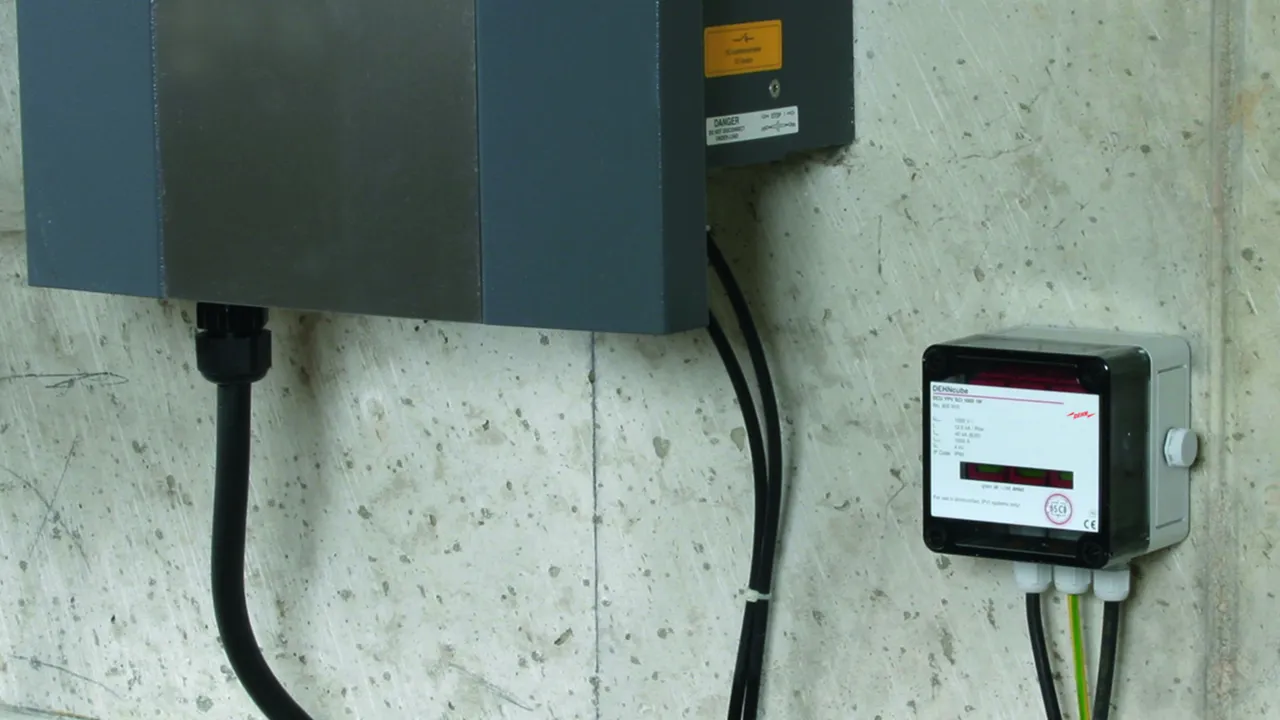

DEHNcube PV

Limitatore di sovratensione precablato, multipolare per impianti fotovoltaici con grado di protezione IP 65
Protezione da sovratensioni facile da realizzare, senza fabbisogno di spazio, in una scatola di derivazione
Cavo di collegamento preassemblato disponibile per collegare facilmente il limitatore di sovratensione immediatamente a monte dell’inverter da proteggere
Disconnettore e dispositivo di corto circuito combinato con sezionamento elettrico sicuro in ogni percorso di protezione (principio SCI brevettato)
Connessione facile, veloce e senza necessità di attrezzi mediante morsetti a molla
Collaudato secondo la noma EN 61643-31
Utilizzabile in tutti i sistemi FV a norma IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

Limitatore di sovratensione bipolare IP 65, con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di un ingresso MPP.

1 Prodotto

Art. 900910 DCU YPV SCI 1000 1M

GTIN (EAN) 4013364155046, Codice doganale: 85363030, Peso lordo: 426.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNcube YPV SCI 1000 1M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 1 ingresso MPP con grado di protezione IP65
Indicazione di guasti
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A
Dimensioni: 94 x 94 x 81 mm
Passante per cavi: 3x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 1M
Art.: 900910
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (max.)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	3x Ø3-7 mm
Dimensione involucro (la x h x sp)	94 x 94 x 81 mm
Omologazioni	KEMA

Prodotto 900910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900910 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube YPV SCI 1000 2M

Limitatore di sovratensione tetrapolare IP 65 con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di due ingressi MPP.

1 Prodotto

Art. 900920 DCU YPV SCI 1000 2M

GTIN (EAN) 4013364155053, Codice doganale: 85363030, Peso lordo: 731.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNcube YPV SCI 1000 2M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 2 ingressi MPP con grado di protezione IP65
Indicazione di difetto
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A
Dimensioni: 130 x 94 x 81 mm
Passante per cavi: 5x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 2M
Art.: 900920
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1000 V
Tenuta al corto circuito (I_SCPV )	1 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (max.)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	5x Ø3-7 mm
Dimensione involucro (la x h x sp)	130 x 94 x 81 mm
Omologazioni	KEMA

Prodotto 900920 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900920 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 1M 2S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di un ingresso MPP e due stringhe.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

Art. 900913 DCU 2 YPV 1100 1M 2S

GTIN (EAN) 4013364492455, Codice doganale: 85372091, Peso lordo: 1.59 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scatola di derivazione del generatore DCU 2 YPV 1100 1M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP e
due stringhe con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore a norma CEI EN IEC 61439-2 con
dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 2 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20 (16 mm²)

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 1M 2S
Art.: 900913
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (max.)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite tripli
Numero entrate cavi	2x M20 (16 mm²)

Prodotto 900913 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900913 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 2M 1S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di due ingressi MPP e una stringa
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

Art. 900921 DCU 2 YPV 1100 2M 1S

GTIN (EAN) 4013364492462, Codice doganale: 85372091, Peso lordo: 2.14 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore a norma CEI EN IEC 61439-2 con
dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 2 fissaggi a vite quadrupli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20 (16 mm²)

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 1S
Art.: 900921
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	20 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (max.)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	2 fissaggi a vite quadrupli
Numero entrate cavi	2x M20 (16 mm²)

Prodotto 900921 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900921 è stato aggiunto al carrello.

Apri Web-Shop

DEHNcube 2 YPV 1100 2M 2S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di due ingressi MPP e due stringhe
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Prodotto

Art. 900923 DCU 2 YPV 1100 2M 2S

GTIN (EAN) 4013364492400, Codice doganale: 85372091, Peso lordo: 2.21 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore a norma CEI EN IEC 61439-2 con
dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 4 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20 (16 mm²)

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 2S
Art.: 900923
o similare.

Caratteristiche tecniche

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Grado di protezione	IP 65

SPD secondo la norma EN 61643-31 / ... IEC 61643-31	Tipo 2 / Classe II
Tensione max. FV (U_CPV )	1100 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva totale di scarica (8/20 µs) (I_total )	40 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 4 kV
Corrente di carico nominale (I_L )	40 A
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-35 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (max.)	6 mm² rigido / flessibile
Luogo di montaggio	esterno
Grado di protezione	IP 65
Tensione nominale di tenuta all’isolamento (DC) (U_i )	1500 V
Esecuzione	con elemento di compensazione della pressione
Esecuzione coperchio	coperchio trasparente con contrassegno del prodotto
Colore custodia	grigio
Numero entrate cavi	4 fissaggi a vite tripli
Numero entrate cavi	2x M20 (16 mm²)

Prodotto 900923 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900923 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Art. 900910 DCU YPV SCI 1000 1M

Prodotto 900910 è stato aggiunto al blocco note.

Prodotto 900910 è stato aggiunto al carrello.

DEHNcube YPV SCI 1000 2M

Art. 900920 DCU YPV SCI 1000 2M

Prodotto 900920 è stato aggiunto al blocco note.

Prodotto 900920 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 1M 2S

Art. 900913 DCU 2 YPV 1100 1M 2S

Prodotto 900913 è stato aggiunto al blocco note.

Prodotto 900913 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 1S

Art. 900921 DCU 2 YPV 1100 2M 1S

Prodotto 900921 è stato aggiunto al blocco note.

Prodotto 900921 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 2S

Art. 900923 DCU 2 YPV 1100 2M 2S

Prodotto 900923 è stato aggiunto al blocco note.

Prodotto 900923 è stato aggiunto al carrello.

DEHNcube PV

DEHNcube YPV SCI 1000 1M

Art. 900910 DCU YPV SCI 1000 1M

Non siete autorizzati per eseguire un download 900910.stp

Non siete autorizzati per eseguire un download 900910.igs

Non siete autorizzati per eseguire un download 900910.jt

Non siete autorizzati per eseguire un download 900910.dwg

Non siete autorizzati per eseguire un download 900910m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900910.wspak

Non siete autorizzati per eseguire un download DEHN.900910.edz

Prodotto 900910 è stato aggiunto al blocco note.

Prodotto 900910 è stato aggiunto al carrello.

DEHNcube YPV SCI 1000 2M

Art. 900920 DCU YPV SCI 1000 2M

Non siete autorizzati per eseguire un download 900920.stp

Non siete autorizzati per eseguire un download 900920.igs

Non siete autorizzati per eseguire un download 900920.jt

Non siete autorizzati per eseguire un download 900920.dwg

Non siete autorizzati per eseguire un download 900920m_D.dxf

Non siete autorizzati per eseguire un download DEHN.900920.wspak

Non siete autorizzati per eseguire un download DEHN.900920.edz

Prodotto 900920 è stato aggiunto al blocco note.

Prodotto 900920 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 1M 2S

Art. 900913 DCU 2 YPV 1100 1M 2S

Non siete autorizzati per eseguire un download 900913.stp

Non siete autorizzati per eseguire un download 900913.igs

Non siete autorizzati per eseguire un download 900913.jt

Non siete autorizzati per eseguire un download 900913.dwg

Non siete autorizzati per eseguire un download 900913m_D.dxf

Prodotto 900913 è stato aggiunto al blocco note.

Prodotto 900913 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 1S

Art. 900921 DCU 2 YPV 1100 2M 1S

Non siete autorizzati per eseguire un download 900921.stp

Non siete autorizzati per eseguire un download 900921.igs

Non siete autorizzati per eseguire un download 900921.jt

Non siete autorizzati per eseguire un download 900921.dwg

Non siete autorizzati per eseguire un download 900921m_D.dxf

Prodotto 900921 è stato aggiunto al blocco note.

Prodotto 900921 è stato aggiunto al carrello.

DEHNcube 2 YPV 1100 2M 2S

Art. 900923 DCU 2 YPV 1100 2M 2S

Non siete autorizzati per eseguire un download 900923.stp

Non siete autorizzati per eseguire un download 900923.igs

Non siete autorizzati per eseguire un download 900923.jt

Non siete autorizzati per eseguire un download 900923.dwg

Non siete autorizzati per eseguire un download 900923m_D.dxf

Prodotto 900923 è stato aggiunto al blocco note.

Prodotto 900923 è stato aggiunto al carrello.
