Art. 929941 DPI MD 24 M 2S

GTIN (EAN) 4013364098152, Codice doganale: 85363010, Peso lordo: 187.40 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

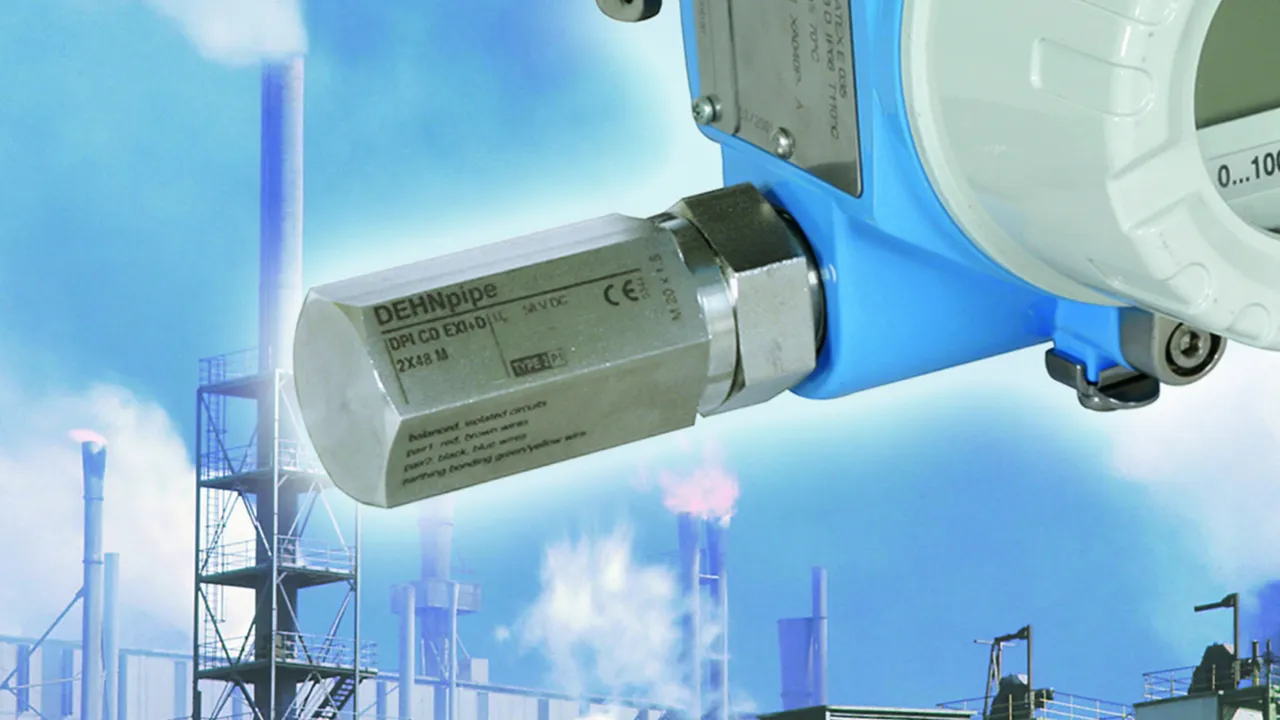

Limitatori di sovratensione DEHNpipe DPI MD
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 a due gradini, senza corrente di fuga, coordinato energeticamente per interfacce 4-20 mA con filetto da avvitare M20 x 1,5 (interno/ esterno).
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 14 MHz

Fabbricato: DEHN
Tipo: DPI MD 24 M 2S
Art.: 929941
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	Q
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	14 MHz
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Omologazioni	SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	Q
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	20 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione schermo-PG con I_nC2 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione schermo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Frequenza limite filo-filo (f_G )	14 MHz
Capacità filo-filo (C)	≤ 400 pF
Capacità filo-PG (C)	≤ 20 pF
Capacità schermo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	2,2 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione con pressacavo	IP 67
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro oppure anello di terra (accessorio)
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Prodotto 929941 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929941 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929921 DPI ME 24 N A2G

GTIN (EAN) 4013364098169, Codice doganale: 85363010, Peso lordo: 255.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI ME
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 a due gradini, coordinato energeticamente, con scaricatori a gas e diodi verso terra. Per interfacce non simmetriche con filetto da avvitare 1/2” 14 npt (esterno/ esterno).
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: DPI ME 24 N A2G
Art.: 929921
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	Q
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2” 14 npt / filetto esterno 1/2” 14 npt
Omologazioni	UL, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	Q
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 120 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 65 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 98 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 49 V
Capacità filo-filo (C)	≤ 250 pF
Capacità filo-PG (C)	≤ 450 pF
Impedenza longitudinale per filo	4,7 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2” 14 npt / filetto esterno 1/2” 14 npt
Collegamento ingresso / uscita	cavi di collegamento AWG 16
Lunghezza cavo di collegamento	500 mm
Messa a terra tramite	involucro e cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL, SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Prodotto 929921 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929921 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929960 DPI MD EX 24 M 2

GTIN (EAN) 4013364098145, Codice doganale: 85363010, Peso lordo: 185.80 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI MD EX
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 a 2 gradini con circuito di protezione con basso valore capacitivo, per la protezione di circuiti e sistemi bus a sicurezza intrinseca, soddisfa i requisiti secondo FISCO.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 7 MHz

Fabbricato: DEHN
Tipo: DPI MD EX 24 M 2
Art.: 929960
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	7 MHz
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1100 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 49 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1000 V
Frequenza limite filo-filo (f_G )	7 MHz
Capacità filo-filo (C)	≤ 850 pF
Capacità filo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	1,8 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 67
Montaggio lato campo / apparecchio	filetto interno M20 x 1,5 / filetto esterno M20 x 1,5
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
Omologazioni CSA & USA Hazloc (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001027
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Prodotto 929960 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929960 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929965 DPI MD EX 24 N 2

GTIN (EAN) 4013364360778, Codice doganale: 85363010, Peso lordo: 185.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Limitatori di sovratensione DEHNpipe DPI MD EX
Limitatore di sovratensione Tipo 2 / P2
DEHNpipe secondo EN 61643-11 a 2 gradini con circuito
di protezione con basso valore capacitivo, per la protezione
di circuiti e sistemi bus a sicurezza intrinseca,
soddisfa i requisiti secondo FISCO.
INOX (V4A), costruzione in IP 67 in esecuzione
resistente alla pressione Ex (d)
Tensione massima continuativa DC: 34,8 V
Corrente nominale: 0,5 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 7 MHz

Fabbricato: DEHN
Tipo: DPI MD EX 24 N 2
Art.: 929965
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	34,8 V
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	7 MHz
Montaggio lato campo / apparecchio	1/2-14 NPT filetto interno / 1/2-14 NPT filetto esterno
Omologazioni	ATEX, IECEx, CCC, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	34,8 V
Tensione massima continuativa AC (U_C )	24,5 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,5 A
Corrente nominale (I_L )	0,5 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1100 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 49 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1000 V
Frequenza limite filo-filo (f_G )	7 MHz
Capacità filo-filo (C)	≤ 850 pF
Capacità filo-PG (C)	≤ 15 pF
Impedenza longitudinale per filo	1,8 Ohm
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 67
Montaggio lato campo / apparecchio	1/2-14 NPT filetto interno / 1/2-14 NPT filetto esterno
Collegamento ingresso / uscita	vite / cavi di collegamento 1,5 mm²
Lunghezza cavo di collegamento	200 mm
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-1,5 mm²
Messa a terra tramite	involucro
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, SIL
Omologazioni ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
China Compulsory Certification	CCC n. 2021312304001027
Classificazione SIL	fino a SIL3 ^*)
*⁾ per dettagli vedasi: www.dehn.it

Prodotto 929965 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929965 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929961 DPI CD EXI 24 M

GTIN (EAN) 4013364101784, Codice doganale: 85363010, Peso lordo: 183.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI CD EXI
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXI 24 M
Art.: 929961
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,55 A
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001030
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Prodotto 929961 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929961 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929963 DPI CD EXI 24 N

GTIN (EAN) 4013364101807, Codice doganale: 85363010, Peso lordo: 196.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNpipe CD EX (i) DPI CD EXI 24 N
Limitatore di sovratensione Tipo 2 / P1
DEHNpipe, provato secondo
CEI EN 61643-21, in V4A, IP 67,
in esecuzione Ex (i)
da avvitare in dispositivi di campo
con tecnica di misurazione a due conduttori,
protezione parallela di coppia di fili
funzionante con separazione galvanica
e sistemi bus a sicurezza intrinseca.
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXI 24 N
Art.: 929963
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Tensione max. in ingresso secondo EN 60079-11 (U_i )	30 V
Corrente max. in ingresso secondo EN 60079-11 (I_i )	0,55 A
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001030
Classificazione SIL	fino a SIL3 *⁾
*⁾ per dettagli vedasi: www.dehn.it

Prodotto 929963 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929963 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929962 DPI CD EXD 24 M

GTIN (EAN) 4013364101791, Codice doganale: 85363010, Peso lordo: 183.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI CD EXD
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXD 24 M
Art.: 929962
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm2
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Prodotto 929962 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929962 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929964 DPI CD EXD 24 N

GTIN (EAN) 4013364101814, Codice doganale: 85363010, Peso lordo: 183.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI CD EXD
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, con circuito di protezione con basso valore capacitivo, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA
Frequenza limite filo-filo: 67 MHz

Fabbricato: DEHN
Tipo: DPI CD EXD 24 N
Art.: 929964
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	67 MHz
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1700 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	67 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm2
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V4A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Prodotto 929964 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929964 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929971 DPI CD HF EXD 5 M

GTIN (EAN) 4013364120761, Codice doganale: 85363010, Peso lordo: 285.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI CD HF EXD
Limitatore di sovratensione Tipo 2 / Classe II DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni con circuito di protezione con basso valore capacitivo ed energeticamente coordinato, per l'impiego in zone con pericolo d'esplosione per la protezione di circuiti e sistemi bus.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 6 V
Corrente nominale con 80 °C: 0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA
Frequenza limite filo-filo: 100 MHz

Fabbricato: DEHN
Tipo: DPI CD HF EXD 5 M
Art.: 929971
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	6 V
Corrente nominale con 80 °C (I_L )	0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Frequenza limite filo-filo (f_G )	100 MHz
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 80 °C (I_L )	0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 55 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 1000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 12 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Frequenza limite filo-filo (f_G )	100 MHz
Capacità filo-filo (C)	≤ 40 pF
Capacità filo-PG (C)	≤ 30 pF
Impedenza longitudinale per filo	4,7 Ohm
Temperatura d'esercizio (TU) per ATEX / IECEx	-50 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	300 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Omologazioni IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
China Compulsory Certification	CCC n. 2021312304001029
Classificazione SIL	fino a SIL3 *⁾
*) per dettagli vedasi: www.dehn.it

Prodotto 929971 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929971 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929969 DPI CD EXD 230 24 M

GTIN (EAN) 4013364127418, Codice doganale: 85363010, Peso lordo: 280.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI CD EXD 230 24
Limitatore di sovratensione Tipo 2 /P2 DEHNpipe secondo EN 61643-11in esecuzione doppia per il lato energia e dati. Esecuzione resistente alle esplosioni per l'impiego in zone con pericolo d'esplosione in zona 1 e 2, per la protezione di una linea di alimentazione 120 / 230 V e una interfaccia a 24 V di apprecchi in campo.
Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a Y per il lato alimentazione a 120 / 230 V.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale con 80 °C: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: DPI CD EXD 230 24 M
Art.: 929969
o similare.

Certificati

Caratteristiche tecniche

Protezione del lato dati
Classe SPD	U
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_p )	≤ 1,4 kV
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A

Protezione del lato dati
Classe SPD	U
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 900 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 850 V
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Omologazioni IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001026
Classificazione SIL	fino a SIL3 *)
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione nominale AC (U_N )	120/230 V
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva nominale di scarica (8/20 µs) L-N (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_p )	≤ 1,4 kV
Livello di protezione L/N-PE (U_p )	≤ 1,5 kV
Corrente impulsiva di scarica max L-N (I_max )	3 kA
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A
Tenuta al corto circuito con protezione in rete di 16 A gG	6 kA_eff
Tensione TOV L-N (U_T )	335 V / 5 sec
Tensione TOV L/N-PE (1) (U_T )	400 V / 5 sec
Tensione TOV L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicazione del dispositivo di sezionamento	elemento di protezione inserito a monte

Prodotto 929969 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929969 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929970 DPI CD EXD 230 24 N

GTIN (EAN) 4013364127425, Codice doganale: 85363010, Peso lordo: 273.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI CD EXD 230 24
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11in esecuzione doppia per il lato energia e dati. Esecuzione resistente alle esplosioni per l'impiego in zone con pericolo d'esplosione in zona 1 e 2, per la protezione di una linea di alimentazione 120 / 230 V e una interfaccia a 24 V di apprecchi in campo.
Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a Y per il lato alimentazione a 120 / 230 V.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 32 V
Corrente nominale con 80 °C: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 10 kA

Fabbricato: DEHN
Tipo: DPI CD EXD 230 24 N
Art.: 929970
o similare.

Certificati

Caratteristiche tecniche

Protezione del lato dati
Classe SPD	U
Tensione massima continuativa DC (U_C )	32 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_p )	≤ 1,4 kV
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A

Protezione del lato dati
Classe SPD	U
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	32 V
Tensione massima continuativa AC (U_C )	22,6 V
Corrente nominale con 80 °C (I_L )	0,55 A
D1 Corrente impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 58 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 900 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 850 V
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Omologazioni IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Omologazioni CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification	CCC n. 2021312304001026
Classificazione SIL	fino a SIL3 *)
*) dettagli vedasi: www.dehn.it
Protezione del lato alimentazione
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione nominale AC (U_N )	120 / 230 V
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva nominale di scarica (8/20 µs) L-N (I_n )	3 kA
Corrente impulsiva di scarica complessiva (8/20 µs) L+N-PE (I_total )	5 kA
Livello di protezione L-N (U_p )	≤ 1,4 kV
Livello di protezione L/N-PE (U_p )	≤ 1,5 kV
Corrente impulsiva di scarica max L-N (I_max )	3 kA
Protezione max. di sovraccorente in rete	16 A gG oppure B 16 A
Tenuta al corto circuito con protezione in rete di 16 A gG	6 kA_eff
Tensione TOV L-N (U_T )	335 V / 5 sec
Tensione TOV L/N-PE (1) (U_T )	400 V / 5 sec
Tensione TOV L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Indicazione del dispositivo di sezionamento	elemento di protezione inserito a monte

Prodotto 929970 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929970 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929950 DPI CD EXI+D 2X24 M

GTIN (EAN) 4013364137387, Codice doganale: 85363010, Peso lordo: 247.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI CD EXI+D 2X24
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, per l'impiego in zone con rischio d'esplosione, per la protezione di due interfacce 24 V.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 36 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X24 M
Art.: 929950
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 2000 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno M20 x 1,5
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC n. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC n. 2021312304001025 (Ex d)
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Prodotto 929950 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929950 è stato aggiunto al carrello.

Apri Web-Shop

Art. 929951 DPI CD EXI+D 2X24 N

GTIN (EAN) 4013364137394, Codice doganale: 85363010, Peso lordo: 247.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatori di sovratensione DEHNpipe DPI CD EXI+D 2X24
Limitatore di sovratensione Tipo 2 / P2 DEHNpipe secondo EN 61643-11 in esecuzione resistente alle esplosioni, per l'impiego in zone con rischio d'esplosione, per la protezione di due interfacce 24 V.
INOX (V4A), costruzione in IP 67 in esecuzione resistente alla pressione Ex (d)
Tensione massima continuativa DC: 36 V
Corrente nominale: 0,55 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva: 20 kA

Fabbricato: DEHN
Tipo: DPI CD EXI+D 2X24 N
Art.: 929951
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ per dettagli vedasi: www.dehn.it

Classe SPD	T
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale (I_L )	0,55 A
D1 Correnze impulsiva di fulmine (10/350 µs) filo-PG (I_imp )	1,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_p )	≤ 65 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 2000 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 50 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Capacità filo-filo (C)	≤ 2000 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	costruzione in IP 67
Montaggio lato campo / apparecchio	filetto esterno 1/2-14 NPT
Collegamento	cavi di collegamento 1,3 mm²
Lunghezza cavo di collegamento	250 mm
Messa a terra tramite	cavo di collegamento
Materiale involucro	INOX (V2A)
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Omologazioni ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Omologazioni IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Omologazioni IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Omologazioni CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Omologazioni CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
China Compulsory Certification (1)	CCC n. 2021312304001028 (Ex ia)
China Compulsory Certification (2)	CCC n. 2021312304001025 (Ex d)
Classificazione SIL	fino a SIL3 *)
*⁾ per dettagli vedasi: www.dehn.it

Prodotto 929951 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929951 è stato aggiunto al carrello.

Apri Web-Shop

DEHNpipe

Dettagli

DPI MD

Art. 929941 DPI MD 24 M 2S

Non siete autorizzati per eseguire un download 929941.stp

Non siete autorizzati per eseguire un download 929941.igs

Non siete autorizzati per eseguire un download 929941.jt

Non siete autorizzati per eseguire un download 929941.dwg

Non siete autorizzati per eseguire un download 929941m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929941.wspak

Non siete autorizzati per eseguire un download DEHN.929941.edz

Prodotto 929941 è stato aggiunto al blocco note.

Prodotto 929941 è stato aggiunto al carrello.

DPI ME

Art. 929921 DPI ME 24 N A2G

Non siete autorizzati per eseguire un download 929921.stp

Non siete autorizzati per eseguire un download 929921.igs

Non siete autorizzati per eseguire un download 929921.jt

Non siete autorizzati per eseguire un download 929921.dwg

Non siete autorizzati per eseguire un download 929921m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929921.wspak

Non siete autorizzati per eseguire un download DEHN.929921.edz

Prodotto 929921 è stato aggiunto al blocco note.

Prodotto 929921 è stato aggiunto al carrello.

DPI MD EX

Art. 929960 DPI MD EX 24 M 2

Non siete autorizzati per eseguire un download 929960.stp

Non siete autorizzati per eseguire un download 929960.igs

Non siete autorizzati per eseguire un download 929960.jt

Non siete autorizzati per eseguire un download 929960.dwg

Non siete autorizzati per eseguire un download 929960m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929960.wspak

Non siete autorizzati per eseguire un download DEHN.929960.edz

Prodotto 929960 è stato aggiunto al blocco note.

Prodotto 929960 è stato aggiunto al carrello.

Art. 929965 DPI MD EX 24 N 2

Non siete autorizzati per eseguire un download 929965.dxf

Non siete autorizzati per eseguire un download DEHN.929965.wspak

Non siete autorizzati per eseguire un download DEHN.929965.edz

Prodotto 929965 è stato aggiunto al blocco note.

Prodotto 929965 è stato aggiunto al carrello.

DPI CD EXI

Art. 929961 DPI CD EXI 24 M

Non siete autorizzati per eseguire un download 929961.stp

Non siete autorizzati per eseguire un download 929961.igs

Non siete autorizzati per eseguire un download 929961.jt

Non siete autorizzati per eseguire un download 929961.dwg

Non siete autorizzati per eseguire un download 929961m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929961.wspak

Non siete autorizzati per eseguire un download DEHN.929961.edz

Prodotto 929961 è stato aggiunto al blocco note.

Prodotto 929961 è stato aggiunto al carrello.

Art. 929963 DPI CD EXI 24 N

Non siete autorizzati per eseguire un download 929963.stp

Non siete autorizzati per eseguire un download 929963.igs

Non siete autorizzati per eseguire un download 929963.jt

Non siete autorizzati per eseguire un download 929963.dwg

Non siete autorizzati per eseguire un download 929963_964m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929963.wspak

Non siete autorizzati per eseguire un download DEHN.929963.edz

Prodotto 929963 è stato aggiunto al blocco note.

Prodotto 929963 è stato aggiunto al carrello.

DPI CD EXD

Art. 929962 DPI CD EXD 24 M

Non siete autorizzati per eseguire un download 929961.stp

Non siete autorizzati per eseguire un download 929961.igs

Non siete autorizzati per eseguire un download 929961.jt

Non siete autorizzati per eseguire un download 929961.dwg

Non siete autorizzati per eseguire un download 929961_962m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929962.wspak

Non siete autorizzati per eseguire un download DEHN.929962.edz

Prodotto 929962 è stato aggiunto al blocco note.

Prodotto 929962 è stato aggiunto al carrello.

Art. 929964 DPI CD EXD 24 N

Non siete autorizzati per eseguire un download 929963.stp

Non siete autorizzati per eseguire un download 929963.igs

Non siete autorizzati per eseguire un download 929963.jt

Non siete autorizzati per eseguire un download 929963.dwg

Non siete autorizzati per eseguire un download 929963_964m_D.dxf

Non siete autorizzati per eseguire un download DEHN.929964.wspak
