Kits para aplicaciones ferroviarias

Dettagli

Kit para catenarias (con perfil)

Pértiga de puesta a tierra telescópica con anillo ajustable (longitud máx. 5 m).

2 Prodotti

Art. 750210 BEV OL NPF K

GTIN (EAN) 4013364123793, Codice doganale (EU): 85359000, Peso lordo: 13.44 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	muletilla
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 117

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 117

Prodotto 750210 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750210 è stato aggiunto al carrello.

Apri Web-Shop

Art. 750218 BEV OL NPF R

GTIN (EAN) 4013364157224, Codice doganale (EU): 85359000, Peso lordo: 14.73 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	carraca
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51

Prodotto 750218 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750218 è stato aggiunto al carrello.

Apri Web-Shop

Kit para catenarias (sin perfil*))

Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima: 5 m).

2 Prodotti

Art. 750211 BEV OL PF K

GTIN (EAN) 4013364123809, Codice doganale (EU): 85359000, Peso lordo: 15.55 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 118

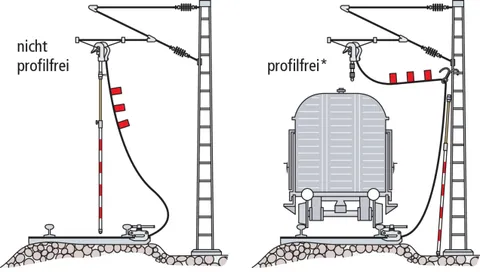

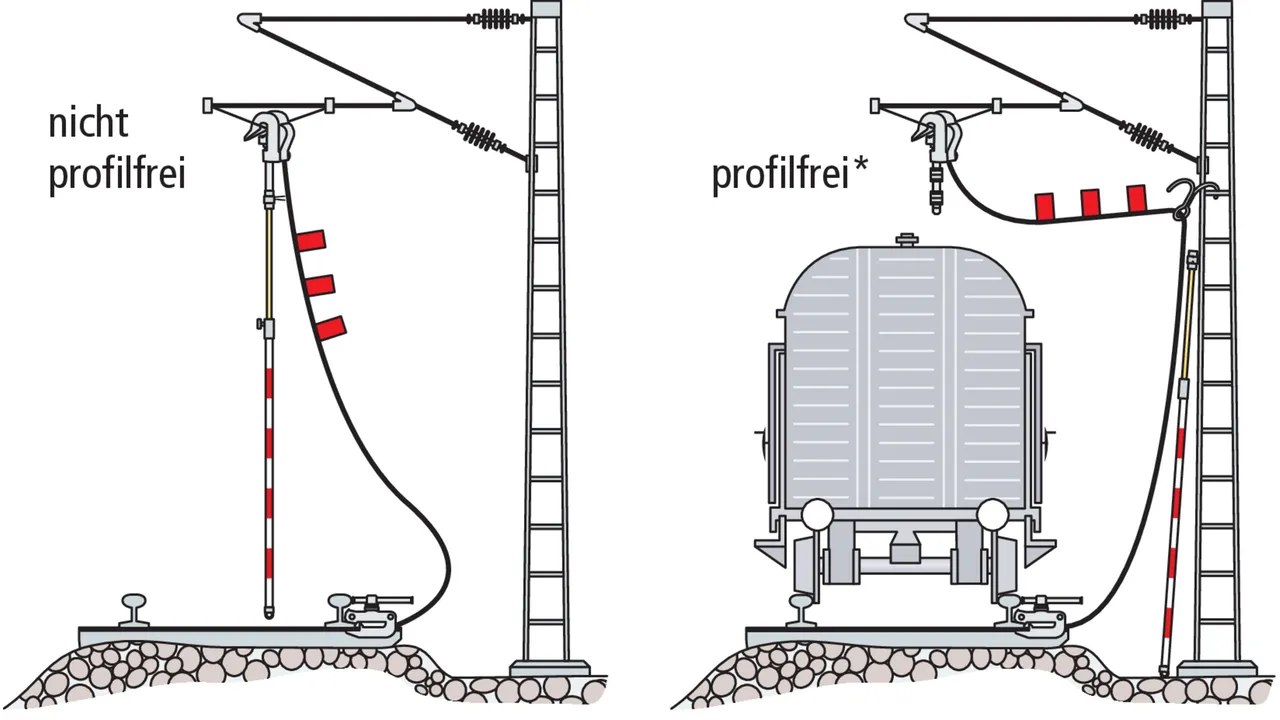

*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 118
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Prodotto 750211 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750211 è stato aggiunto al carrello.

Apri Web-Shop

Art. 750219 BEV OL PF R

GTIN (EAN) 4013364157231, Codice doganale (EU): 85359000, Peso lordo: 16.87 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Prodotto 750219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750219 è stato aggiunto al carrello.

Apri Web-Shop

Kit para catenarias (sin perfil *))

Pértiga telescópica de puesta a tierra con guía de cable y gancho (longitud máxima 5 m).

2 Prodotti

Art. 750214 BEV OL PF V2 K

GTIN (EAN) 4013364123816, Codice doganale (EU): 85359000, Peso lordo: 15.60 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 115
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
DB material no.	237 115
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Prodotto 750214 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750214 è stato aggiunto al carrello.

Apri Web-Shop

Art. 750221 BEV OL PF V2 R

GTIN (EAN) 4013364157248, Codice doganale (EU): 85359000, Peso lordo: 15.51 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.51
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Prodotto 750221 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750221 è stato aggiunto al carrello.

Apri Web-Shop

Kit para catenarias para el transporte en vehículos (con perfil)

Para servicio técnico auxiliar y gestión de emergencias
Kit de pértigas telescópicas de puesta a tierra de seis piezas enchufable (longitud máxima 5 m)

2 Prodotti

Art. 750196 BEV OL NPF PKW K

GTIN (EAN) 4013364123823, Codice doganale (EU): 85359000, Peso lordo: 26.58 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	muletilla
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
DB material no.	237 125

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
DB material no.	237 125

Prodotto 750196 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750196 è stato aggiunto al carrello.

Apri Web-Shop

Art. 750216 BEV OL NPF PKW R

GTIN (EAN) 4013364157255, Codice doganale (EU): 85359000, Peso lordo: 26.58 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	carraca
Longitud del cable	8500 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	8500 mm
Aislamiento total	no
Longitud del cable	8500 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67

Prodotto 750216 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750216 è stato aggiunto al carrello.

Apri Web-Shop

Kit para catenarias para el transporte en vehículos (sin perfil *))

Para servicios técnicos auxiliares y gestión de emergencias
Kit de pértigas telescópicas de puesta a tierra de seis piezas enchufable (longitud máxima 5 m).

2 Prodotti

Art. 750200 BEV OL PF PKW K

GTIN (EAN) 4013364123830, Codice doganale (EU): 85359000, Peso lordo: 16.95 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	muletilla
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	muletilla
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Prodotto 750200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750200 è stato aggiunto al carrello.

Apri Web-Shop

Art. 750217 BEV OL PF PKW R

GTIN (EAN) 4013364157262, Codice doganale (EU): 85359000, Peso lordo: 17.08 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Versión	carraca
Longitud del cable	12000 mm
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Versión	carraca
Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	12000 mm
Aislamiento total	no
Longitud del cable	12000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	32,0 kA
DB dibujo no.	3 Ebgw 01.67
*) La puesta a tierra sin perfil significa que el cable de tierra puede desengancharse lateralmente del mástil y así facilita una marcha limitada con una locomotora diésel

Prodotto 750217 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750217 è stato aggiunto al carrello.

Apri Web-Shop

Kit para transformadores en catenarias

Para la puesta a tierra del portafusible
Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima 3,5 m).

1 Prodotto

Art. 750212 BEV US OL ST

GTIN (EAN) 4013364123847, Codice doganale (EU): 85359000, Peso lordo: 13.00 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	4000 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 121

Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	4000 mm
Aislamiento total	no
Longitud del cable	4000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 121

Prodotto 750212 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750212 è stato aggiunto al carrello.

Apri Web-Shop

Kit para líneas de alimentación, reforzamiento, desviación y otros tipos de líneas

Para la puesta a tierra de la línea de alimentación y de líneas de corriente de tracción
Pértiga telescópica de puesta a tierra con anillo ajustable (longitud máxima 3,5 m)

1 Prodotto

Art. 750213 BEV SVUL

GTIN (EAN) 4013364123861, Codice doganale (EU): 85359000, Peso lordo: 8.76 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	4000 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 119

Versión del cable	unipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable unipolar	4000 mm
Aislamiento total	no
Longitud del cable	4000 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.57
DB material no.	237 119

Prodotto 750213 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750213 è stato aggiunto al carrello.

Apri Web-Shop

Kit para sistemas de calefacción para agujas y trenes

Para el equipamiento inicial de un transformador de instalaciones eléctricas de calefacción de agujas (EWHA) e instalaciones eléctricas de precalentamiento de trenes (EZVA).

1 Prodotto

Art. 750215 BEV WHA ZVA

GTIN (EAN) 4013364123878, Codice doganale (EU): 85359000, Peso lordo: 7.30 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Longitud del cable	600 / 1800 mm
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.70
DB material no.	742 402
Para detectores de tensión para instalaciones eléctricas de calefacción de agujas (EWHA) por favor véase el capítulo detector de tensión PHE.

Versión del cable	bipolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Aislamiento total	no
Longitud del cable	600 / 1800 mm
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Corriente máx. de cortocircuito I_k 0,06 s	34,0 kA
DB dibujo no.	3 Ebgw 01.70
DB material no.	742 402
Para detectores de tensión para instalaciones eléctricas de calefacción de agujas (EWHA) por favor véase el capítulo detector de tensión PHE.

Prodotto 750215 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 750215 è stato aggiunto al carrello.

Apri Web-Shop
