Elementos de conexión de fase para líneas aéreas

Para poner a tierra cables de fase de líneas aéreas de uno o tres polos
Con tres pinzas de sujeción para enganchar los conductores de forma segura
Enganche sencillo gracias al resorte pretensado
Con protección antitorsión versión PK1 o PK2 y perno roscado largo con pasador
Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Dettagli

Terminales de cable a presión versión **PK1:**
Cavidad en el terminal de cable para protección antitorsión (versión estándar)

lorem ipsum — Terminales de cable a presión versión **PK1:**
Cavidad en el terminal de cable para protección antitorsión (versión estándar)

Pieza de enganche con tornillo integrado

Borna con perno largo y pértiga de toma de tierra con conector de embudo de aluminio.

Pieza de enganche con tornillo con resorte pretensado

Terminales de cable a presión versión **PK2:**
Disponibles sin cavidad en el terminal de cable. Partes de conexión de otros fabricantes bajo consulta.

Pinza de enganche con tornillo, versión estándar

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Prodotti

Art. 784201 PSK 4 30 SQL

GTIN (EAN) 4013364006591, Codice doganale (EU): 85359000, Peso lordo: 880.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Prodotto 784201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784301 PSK 10 65 SQL

GTIN (EAN) 4013364006553, Codice doganale (EU): 85359000, Peso lordo: 1.70 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Prodotto 784301 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784301 è stato aggiunto al carrello.

Apri Web-Shop

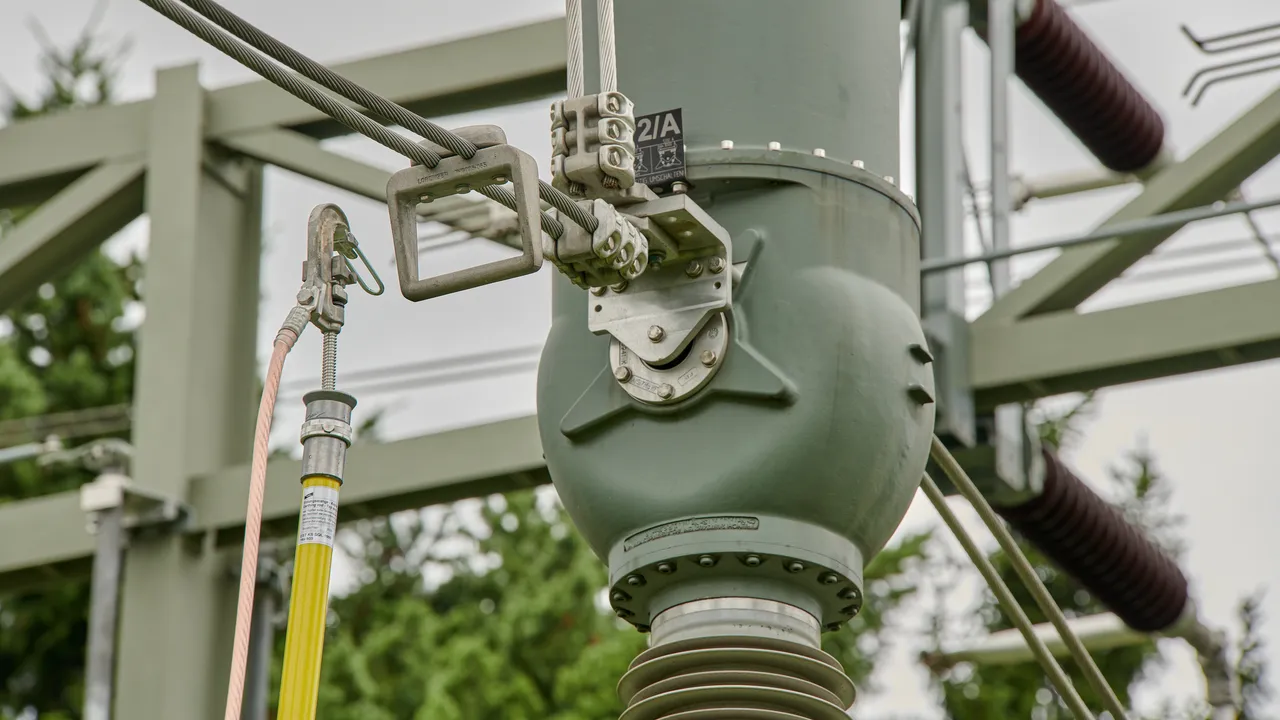

Pinza de enganche con tornillo con ayuda de sujeción

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Prodotti

Art. 784401 PSK 4 30 SQL EH

GTIN (EAN) 4013364006614, Codice doganale (EU): 85359000, Peso lordo: 1.47 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Prodotto 784401 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784401 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784501 PSK 10 65 SQL EH

GTIN (EAN) 4013364006560, Codice doganale (EU): 85359000, Peso lordo: 2.12 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Prodotto 784501 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784501 è stato aggiunto al carrello.

Apri Web-Shop

Pinza de enganche con tornillo con resorte pretensado

El equipo se engancha simplemente a través de la borna pretensada.

1 Prodotto

Art. 784480 PSK FV 4 30 SQL

GTIN (EAN) 4013364054479, Codice doganale (EU): 85359000, Peso lordo: 600.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Máx. corriente de cortocircuito I_k0,5 s	19,5 kA
Máx. corriente de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Prodotto 784480 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784480 è stato aggiunto al carrello.

Apri Web-Shop

Borna de enganche con tornillo con margen de apriete mayor

Idóneo especialmente para conductores Al y Al/St, tubos y puntos fijos de fase.

1 Prodotto

Art. 784085 PSK 10 85 SQL

GTIN (EAN) 4013364018686, Codice doganale (EU): 85359000, Peso lordo: 872.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Prodotto 784085 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784085 è stato aggiunto al carrello.

Apri Web-Shop

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Idónea especialmente para cables de conductores de Al y Al/St, tubos y puntos de anclaje de fase.

1 Prodotto

Art. 769511 ESTC PSK 5000 SN7249

GTIN (EAN) 4013364135055, Codice doganale (EU): 82055980, Peso lordo: 5.71 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	29,6 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento roscado, maneta en cruz	aleación Al
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm
Diámetro de la pértiga	43 mm

Prodotto 769511 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769511 è stato aggiunto al carrello.

Apri Web-Shop

Borna de enganche con tornillo

Idónea especialmente para la utilización en inclinaciones.

2 Prodotti

Art. 784032 PSK 10 32 SQL

GTIN (EAN) 4013364018679, Codice doganale (EU): 85359000, Peso lordo: 843.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Prodotto 784032 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784032 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784033 PSK 10 50 SQL

GTIN (EAN) 4013364553637, Codice doganale (EU): 85359000, Peso lordo: 936.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Prodotto 784033 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784033 è stato aggiunto al carrello.

Apri Web-Shop

Borna de enganche con tornillo, con estribo de seguridad

Especialmente idónea para la utilización en inclinaciones.

1 Prodotto

Art. 784038 PSK 10 32 SQL SB

GTIN (EAN) 4013364138452, Codice doganale (EU): 85359000, Peso lordo: 1.01 kg, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Máx. corriente de cortocircuito I_k0,5 s	18,7 kA
Máx. corriente de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material de la pieza de enganche	INOX

Prodotto 784038 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784038 è stato aggiunto al carrello.

Apri Web-Shop

Cubierta de cabezales esféricos rígidos

2 Prodotti

Art. 772314 KKH 20 SQL

GTIN (EAN) 4013364080171, Codice doganale (EU): 85359000, Peso lordo: 446.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Prodotto 772314 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772314 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772324 KKH 25 SQL

GTIN (EAN) 4013364080188, Codice doganale (EU): 85359000, Peso lordo: 719.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Máx. corriente de cortocircuito I_k0,5 s	42,0 kA
Máx. corriente de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Prodotto 772324 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772324 è stato aggiunto al carrello.

Apri Web-Shop

Pinza universal

2 Prodotti

Art. 773236 UK 25 SQL

GTIN (EAN) 4013364114579, Codice doganale (EU): 85359000, Peso lordo: 713.50 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Prodotto 773236 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773236 è stato aggiunto al carrello.

Apri Web-Shop

Art. 773331 UK 30 SQL

GTIN (EAN) 4013364069244, Codice doganale (EU): 85359000, Peso lordo: 793.00 g, UM: 1.00 unidad(es)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Máx. corriente de cortocircuito I_k0,5 s	33,5 kA
Máx. corriente de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Prodotto 773331 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773331 è stato aggiunto al carrello.

Apri Web-Shop

Elementos de conexión de fase para líneas aéreas

Dettagli

Pinza de enganche con tornillo, versión estándar

Art. 784201 PSK 4 30 SQL

Prodotto 784201 è stato aggiunto al blocco note.

Prodotto 784201 è stato aggiunto al carrello.

Art. 784301 PSK 10 65 SQL

Prodotto 784301 è stato aggiunto al blocco note.

Prodotto 784301 è stato aggiunto al carrello.

Pinza de enganche con tornillo con ayuda de sujeción

Art. 784401 PSK 4 30 SQL EH

Prodotto 784401 è stato aggiunto al blocco note.

Prodotto 784401 è stato aggiunto al carrello.

Art. 784501 PSK 10 65 SQL EH

Prodotto 784501 è stato aggiunto al blocco note.

Prodotto 784501 è stato aggiunto al carrello.

Pinza de enganche con tornillo con resorte pretensado

Art. 784480 PSK FV 4 30 SQL

Prodotto 784480 è stato aggiunto al blocco note.

Prodotto 784480 è stato aggiunto al carrello.

Borna de enganche con tornillo con margen de apriete mayor

Art. 784085 PSK 10 85 SQL

Prodotto 784085 è stato aggiunto al blocco note.

Prodotto 784085 è stato aggiunto al carrello.

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Art. 769511 ESTC PSK 5000 SN7249

Non siete autorizzati per eseguire un download 769511m_D.dxf

Prodotto 769511 è stato aggiunto al blocco note.

Prodotto 769511 è stato aggiunto al carrello.

Borna de enganche con tornillo

Art. 784032 PSK 10 32 SQL

Non siete autorizzati per eseguire un download 784032.stp

Non siete autorizzati per eseguire un download 784032.igs

Non siete autorizzati per eseguire un download 784032.dwg

Non siete autorizzati per eseguire un download 784032.jt

Non siete autorizzati per eseguire un download 784032m_D.dxf

Prodotto 784032 è stato aggiunto al blocco note.

Prodotto 784032 è stato aggiunto al carrello.

Art. 784033 PSK 10 50 SQL

Non siete autorizzati per eseguire un download 784032.stp

Non siete autorizzati per eseguire un download 784032.igs

Non siete autorizzati per eseguire un download 784032.dwg

Non siete autorizzati per eseguire un download 784032.jt

Non siete autorizzati per eseguire un download 784032m_D.dxf

Prodotto 784033 è stato aggiunto al blocco note.

Prodotto 784033 è stato aggiunto al carrello.

Borna de enganche con tornillo, con estribo de seguridad

Art. 784038 PSK 10 32 SQL SB

Prodotto 784038 è stato aggiunto al blocco note.

Prodotto 784038 è stato aggiunto al carrello.

Cubierta de cabezales esféricos rígidos

Art. 772314 KKH 20 SQL

Prodotto 772314 è stato aggiunto al blocco note.

Prodotto 772314 è stato aggiunto al carrello.

Art. 772324 KKH 25 SQL

Prodotto 772324 è stato aggiunto al blocco note.

Prodotto 772324 è stato aggiunto al carrello.

Pinza universal

Art. 773236 UK 25 SQL

Prodotto 773236 è stato aggiunto al blocco note.

Prodotto 773236 è stato aggiunto al carrello.

Art. 773331 UK 30 SQL

Prodotto 773331 è stato aggiunto al blocco note.

Prodotto 773331 è stato aggiunto al carrello.
