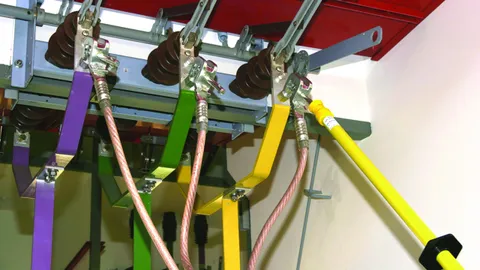

Earthing Sticks for Switchgear Installations

For attaching earthing and short-circuiting devices
Available in different lengths
Modular for easy transport
Light-weight construction
Hexagon shaft (WS 19 mm) or T pin shaft

Dettagli

Earthing sticks with bayonet locking mechanism (T pin shaft) can also be used for clamps with hexagon shaft by attaching an AES SQ SK adapter.

lorem ipsum — Earthing sticks with bayonet locking mechanism (T pin shaft) can also be used for clamps with hexagon shaft by attaching an AES SQ SK adapter.

The plug-in coupling allows for easy handle extension of ES STK earthing sticks.

With hexagon shaft

Handle termination with end cap (spring locking mechanism)

2 Prodotti

Art. 761010 ES SK 1000

GTIN (EAN) 4013364000155, Codice doganale (EU): 82055980, Peso lordo: 1480.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm
Max. load on the operating head	12 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	No
Type of device	Earthing stick

Prodotto 761010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 761015 ES SK 1500

GTIN (EAN) 4013364000162, Codice doganale (EU): 82055980, Peso lordo: 2.15 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	1500 mm
Length (handle) (I_H )	930 mm

Total length (l_G )	1500 mm
Length (handle) (I_H )	930 mm
Max. load on the operating head	8 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	No
Type of device	Earthing stick

Prodotto 761015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761015 è stato aggiunto al carrello.

Apri Web-Shop

With T pin shaft

Handle termination with end cap (bayonet locking mechanism)

2 Prodotti

Art. 761011 ES SQ 1000

GTIN (EAN) 4013364000230, Codice doganale (EU): 82055980, Peso lordo: 1.55 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm
Max. load on the operating head	12 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	No
Type of device	Earthing stick

Prodotto 761011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761011 è stato aggiunto al carrello.

Apri Web-Shop

Art. 761016 ES SQ 1500

GTIN (EAN) 4013364000247, Codice doganale (EU): 82055980, Peso lordo: 2.16 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	1500 mm
Length (handle) (I_H )	930 mm

Total length (l_G )	1500 mm
Length (handle) (I_H )	930 mm
Max. load on the operating head	8 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	No
Type of device	Earthing stick

Prodotto 761016 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761016 è stato aggiunto al carrello.

Apri Web-Shop

With hexagon shaft, plug-in coupling

Handle termination with plastic plug-in coupling for extending the handle (spring locking mechanism)

2 Prodotti

Art. 761001 ES SK STK 1000

GTIN (EAN) 4013364125179, Codice doganale (EU): 82055980, Peso lordo: 1058.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm
Max. load on the operating head	12 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Prodotto 761001 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761001 è stato aggiunto al carrello.

Apri Web-Shop

Art. 761003 ES SK STK 2000

GTIN (EAN) 4013364134348, Codice doganale (EU): 82055980, Peso lordo: 1760.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	2000 mm
Length (handle) (I_H )	1430 mm

Total length (l_G )	2000 mm
Length (handle) (I_H )	1430 mm
Max. load on the operating head	8 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Prodotto 761003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761003 è stato aggiunto al carrello.

Apri Web-Shop

With T pin shaft, plug-in coupling

Handle termination with plastic plug-in coupling for extending the handle (bayonet locking mechanism)

2 Prodotti

Art. 761002 ES SQ STK 1000

GTIN (EAN) 4013364125186, Codice doganale (EU): 82055980, Peso lordo: 900.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm

Total length (l_G )	1000 mm
Length (handle) (I_H )	430 mm
Max. load on the operating head	12 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Prodotto 761002 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761002 è stato aggiunto al carrello.

Apri Web-Shop

Art. 761004 ES SQ STK 2000

GTIN (EAN) 4013364134355, Codice doganale (EU): 82055980, Peso lordo: 1.80 kg, UM: 1.00 pc(s)

Predecessore

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	2000 mm
Length (handle) (I_H )	1430 mm

Total length (l_G )	2000 mm
Length (handle) (I_H )	1430 mm
Max. load on the operating head	8 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Prodotto 761004 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761004 è stato aggiunto al carrello.

Apri Web-Shop

Telescopic with T pin shaft and plug-in coupling

1 Prodotto

Art. 769304 ESTC SQ STK SN7562

GTIN (EAN) 4013364149144, Codice doganale (EU): 82055980, Peso lordo: 3.00 kg, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_{G max} / I_{G min} )	3040 / 1790 mm
Length (handle) (I_H )	900 mm

Total length (l_{G max} / I_{G min} )	3040 / 1790 mm
Length (handle) (I_H )	900 mm
Max. load on the operating head (l_{G max} / I_{G min} )	10 / 20 kg
Temperature range	–25 °C ... +55 °C
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	43 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick
Material (threaded coupling, star knob)	Aluminium alloy

Prodotto 769304 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769304 è stato aggiunto al carrello.

Apri Web-Shop

Two-part, with hexagon shaft

Handle termination with plastic plug-in coupling for extending the handle (spring locking mechanism)

1 Prodotto

Art. 761070 EST SK STK 920

GTIN (EAN) 4013364136212, Codice doganale (EU): 82055980, Peso lordo: 1300.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	920 mm
Length (handle) (I_H )	415 mm

Total length (l_G )	920 mm
Length (handle) (I_H )	415 mm
Max. load on the operating head	20 kg
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 / 43 mm
Supporting head for	Hexagon shaft (width across flats 19 mm)
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick

Prodotto 761070 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 761070 è stato aggiunto al carrello.

Apri Web-Shop

Two-part, with T pin shaft

Handle termination with plastic plug-in coupling for extending the handle (bayonet locking mechanism)

1 Prodotto

Art. 761075 EST SQ STK 920

GTIN (EAN) 4013364136229, Codice doganale (EU): 82055980, Peso lordo: 1300.00 g, UM: 1.00 pc(s)

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Total length (l_G )	920 mm
Length (handle) (I_H )	415 mm

Total length (l_G )	920 mm
Length (handle) (I_H )	415 mm
Max. load on the operating head	20 kg
Standard	T pin shaft DIN 48087
Temperature range	–25 °C ... +55 °C
For use in	Indoor and outdoor installations
Material (insulating tube)	Glass-fibre reinforced polyester tube
Diameter	30 / 43 mm
Supporting head for	T pin shaft
Anti-rotation plug-in coupling including end fitting	Yes
Type of device	Earthing stick
