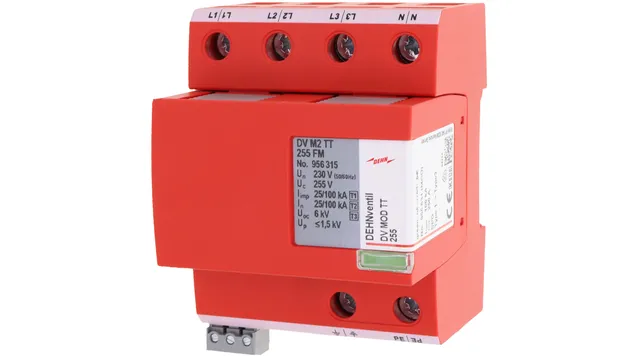

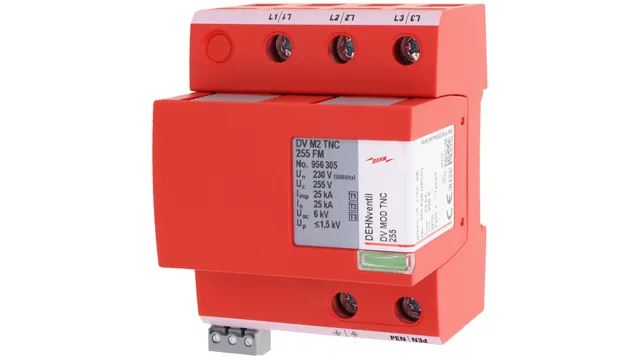

Questo scaricatore combinato compatto dà il meglio di sé nei quadri elettrici industriali di bassa tensione. Garantisce contemporaneamente il collegamento equipotenziale antifulmine e la protezione delle utenze finali. Adatto a reti industriali con correnti di cortocircuito  fino a 100 kA e classi LPS da 1 a 4.

La massima protezione a monte passa da 315 A a 250 A, liberando spazio  nei quadri elettrici in bassa tensione. Un ulteriore vantaggio: Conduttori più corti per il collegamento consentono l'uso di sezionatori NH1 invece degli NH2, necessari in precedenza. 

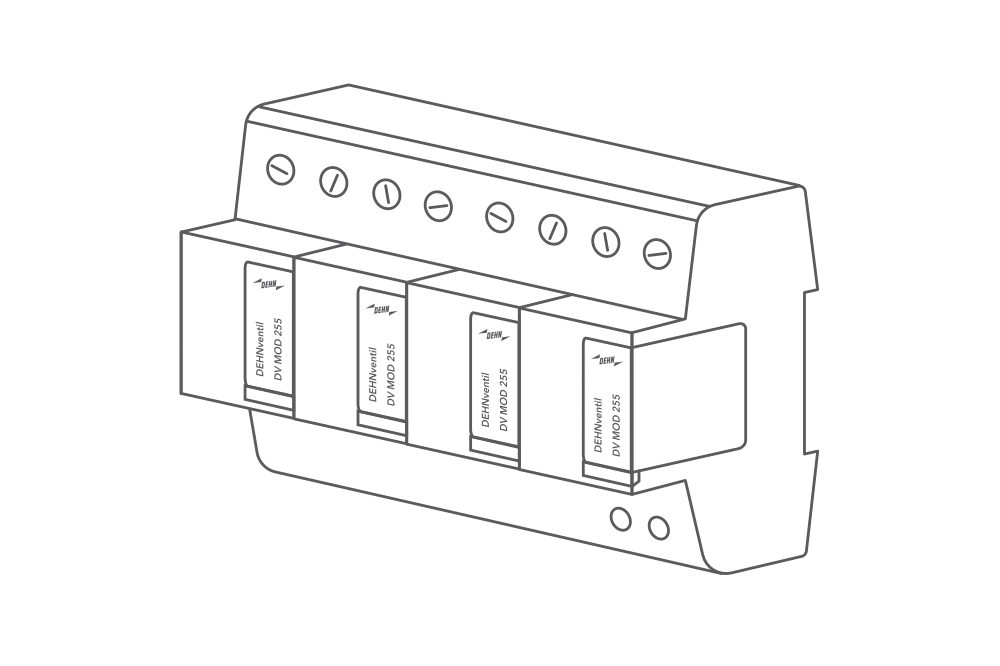

Rispetto al modello precedente, DEHNventil M2 presenta la metà della larghezza. La precedente connessione passante con doppio morsetto non è quindi più possibile. Per questo tipo di connessioni, consigliamo l’utilizzo di STAK 25 (Art. 952589) per correnti fino a 100 A. 

rispetto alla versione precedente:

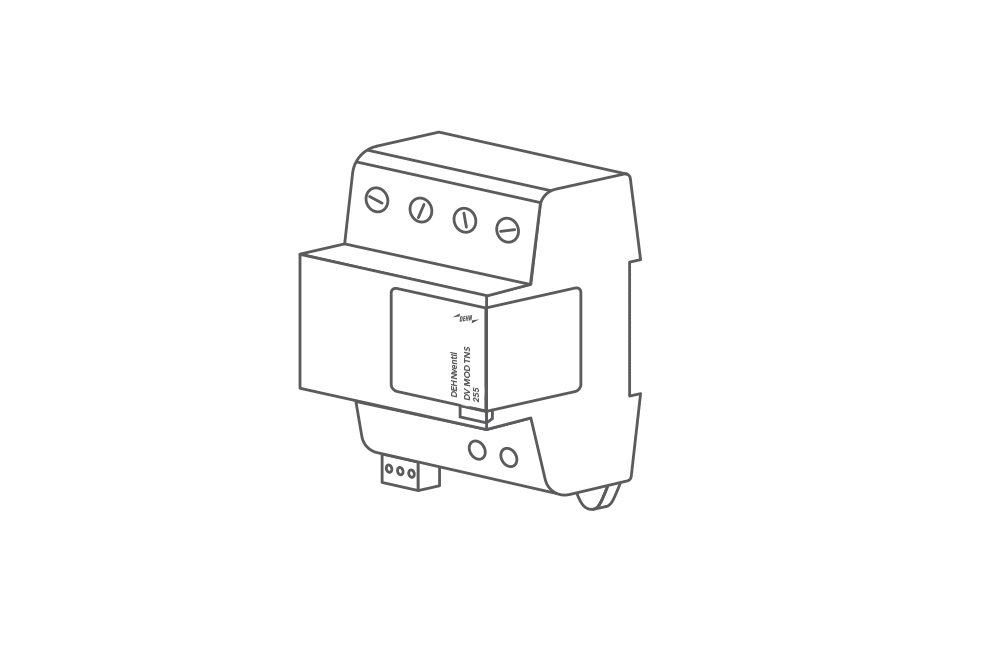

• Metà larghezza rispetto a DEHNventil M: 4 moduli DIN
• Comodo meccanismo per l’agevole sostituzione del modulo
• Modulo singolo: Un modulo unico per l’intero SPD 
• Contatto di telesegnalamento sempre incluso

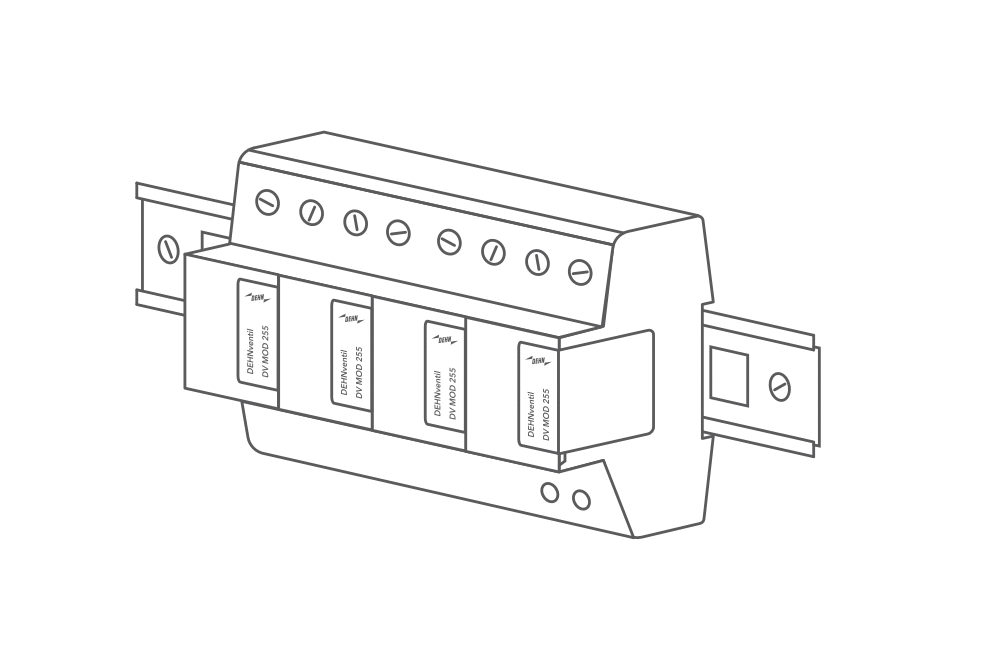

• Possibile il montaggio ruotato: Rotazione di 180°
• Fusibile di protezione max: 250 A - Ulteriore risparmio di spazio grazie alle minori dimensioni del sezionatore sotto carico con fusibile NH1 (invece di NH2)

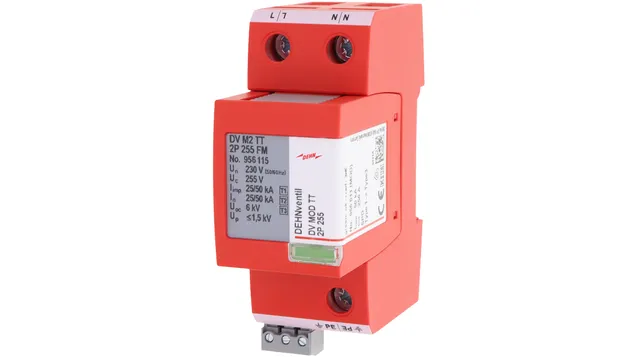

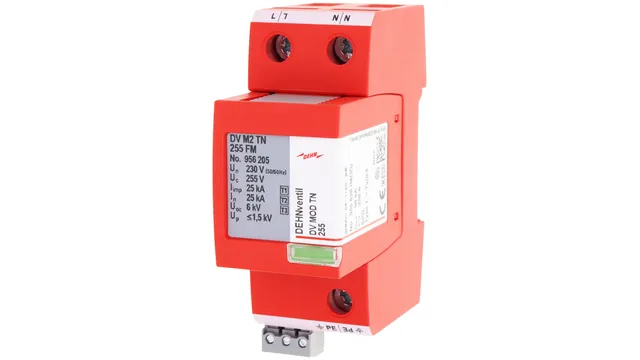

• 5 varianti anziché 10 

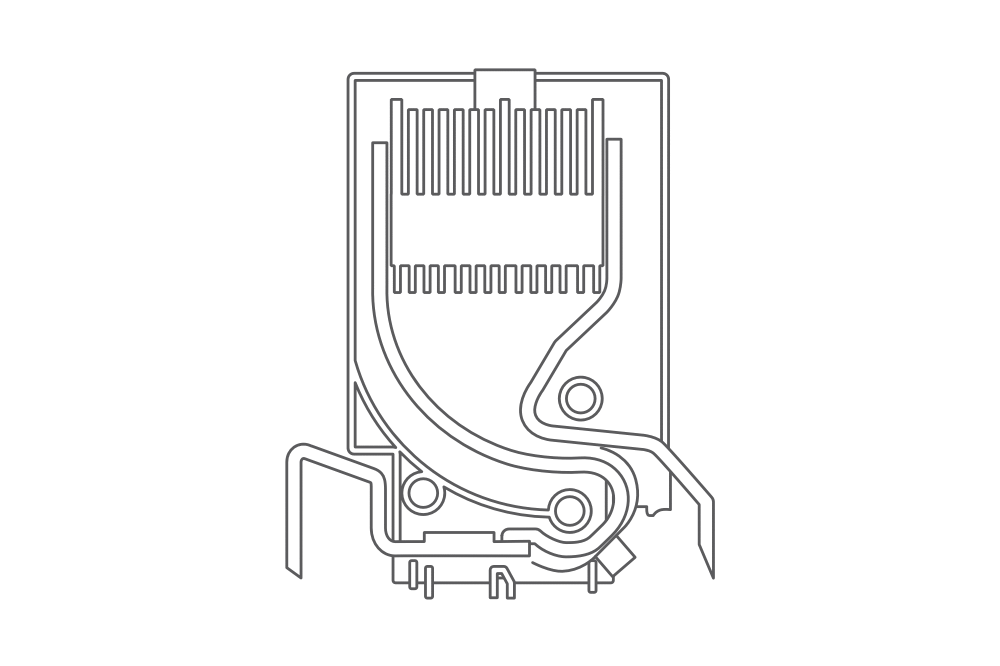

• Scaricatore combinato di Tipo 1+2+3 con tecnologia spinterometrica RAC

No, è un esempio di montaggio solitamente realizzato autonomamente dagli installatori. Per ulteriori informazioni, contattaci. I dettagli di contatto sono riportati in fondo alla pagina.

No, i morsetti utilizzati garantiscono un collegamento sicuro anche senza puntalini. 

DEHNventil M2 è uno scaricatore combinato Tipo 1+2+3 conforme alla norma CEI EN 61643-11, che impone l'indicazione della tensione di prova per gli SPD di Tipo 3. Il valore UOC rappresenta quindi la “tensione a vuoto” del generatore ibrido nel punto di connessione del dispositivo sottoposto a test e, nel caso di DEHNventil M2, è di 6 kV. 

La capacità di estinzione della corrente susseguente (Ifi) secondo la norma CEI EN 61643-11 indica la massima corrente di cortocircuito che l'SPD può interrompere autonomamente senza protezioni esterne. Idealmente, questo valore è maggiore o uguale alla tenuta al cortocircuito (Isccr), che rappresenta la massima corrente del sistema elettrico in combinazione con il dispositivo di disconnessione previsto. (CEI EN 61643-11). DEHNventil M2 interrompe autonomamente correnti fino a 100 kA_eff (test VDE). 

DEHNventil M2 può essere utilizzato in quadri con correnti di cortocircuito superiori a 50 kA_eff (certificato VDE). Ulteriori test confermano comunque l’impiego fino a 100 kA_eff (220 kA di picco). 

Secondo la norma CEI 64-8 Sezione 534, per gli scaricatori Tipo 1 è richiesta la connessione sia al conduttore di protezione dell’impianto sia alla barra principale di terra. Entrambi i collegamenti sono visibili nella figura fornita: la connessione al conduttore di protezione avviene tramite la piastra di montaggio collegata a terra (connessione a destra sul DEHNventil M2), mentre la connessione alla barra principale di terra avviene tramite il collegamento sinistro alla barra collettiva di terra (PE).  

Nota: negli impianti industriali con sezioni superiori a 150 mm² è possibile rinunciare a una connessione separata dello scaricatore alla barra principale di terra, essendo già presenti collegamenti di sezione adeguata.

La piastra di montaggio mostrata nell’immagine, non è realizzata in alluminio, bensì in rame stagnato galvanicamente (Cu/gal Sn). I componenti stagnati galvanicamente offrono protezione anticorrosiva e sono comunemente utilizzati, ad esempio, nei capicorda in rame. Pertanto, la combinazione del materiale della barra di terra (rame) con la piastra di montaggio (Cu/gal Sn) non presenta rischi di corrosione. 

Secondo la norma CEI EN 60999-1, tutte le connessioni a morsetto con o senza vite devono consentire il collegamento diretto di tutti i tipi di conduttori non predisposti.

I morsetti utilizzati per il contatto di telesegnalamento e per il collegamento del DEHNventil M2 sono i cosiddetti morsetti “a gabbia”, che assicurano un collegamento efficace e sicuro anche per conduttori multifilari senza la necessità di utilizzare puntalini. Un esempio di collegamento è riportato nella guida di installazione. Le istruzioni di installazione sono disponibili nei dati tecnici dei nostri prodotti DEHNventil M2.
