Tecnica per ferri d'armatura

Punti fissi di terra e morsetti di collegamento per l'equipotenzialità. Passanti per tetti e pareti per introduzione sicura nell'edificio. Morsetti per ferri d'armatura per il collegamento con portata di corrente di fulmine del ferro d'armatura con l'impianto di terra.

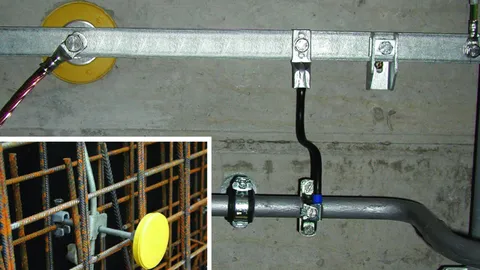

Punti fissi di terra

Per strutture in calcestruzzo come collegamento, resistente alla corrosione, all'impianto di terra per l'equipotenzialità di sicurezza e/o equipotenzialità di funzione di calate p.es. all'armatura dell'edificio.
Con il doppio filetto M10 e M12 si devono rispettare le seguenti lunghezze minime delle viti da utilizzare:
35 mm con M10 (lunghezza filetto 40 mm)
15 mm con M12 (lunghezza filetto 20 mm)

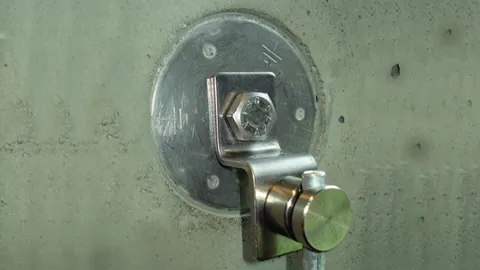

Punti fissi di messa a terra con morsetto di collegamento flessibile

Per l’installazione nel calcestruzzo come collegamento (flessibile e resistente alla corrosione) della calata all’impianto di terra nei collegamenti equipotenzili di sicurezza e funzionali, p.es. all’armatura dell’edificio.

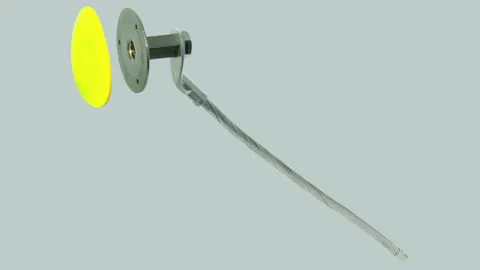

Punto fisso di terra M16

Con filetto di connessione M16 per sollecitazione con correnti maggiori (50 Hz), p.es. per il collegamento dell'anello equipotenziale all'impianto di terra in
impianti eletrici con tensione nominale superiore 1 kV (messa a terra del trasformatore).

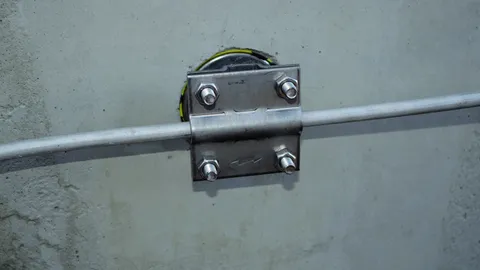

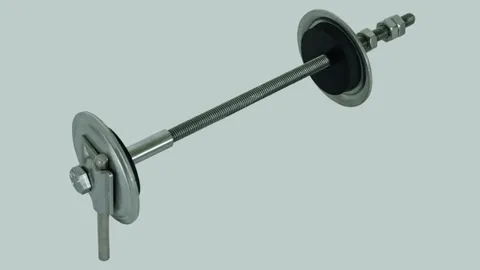

Passanti per tetti e pareti

Con morsetto MV in acciaio inox (V4A) per conduttori tondi 8-10 mm.
Per il passaggio a tenuta stagna con acqua in pressione di conduttori di terra ed equipotenzialità attraverso pareti e muri; con asta filettata M10 in acciaio inox.
Versione per l’installazione successiva con foro (Ø 14 mm) o, eventualmente, attraverso gli elementi della cassaforma.
Con collaudo con acqua in pressione fino a 1 bar, equivalente a una situazione di installazione fino a 10 m di profondità con acqua ferma.

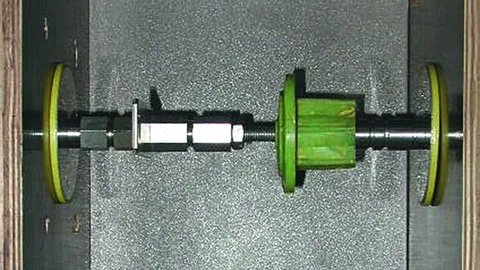

Passante per parete a pressione tenuta stagna per "vasca bianca"

Per il montaggio nella cassaforma.
Adatto al passaggio di pareti a tenuta stagna con acqua in pressione, p. es. per il collegamento del dispersore ad anello con la barra equipotenziale o con il conduttore equipotenziale nella fondazione.

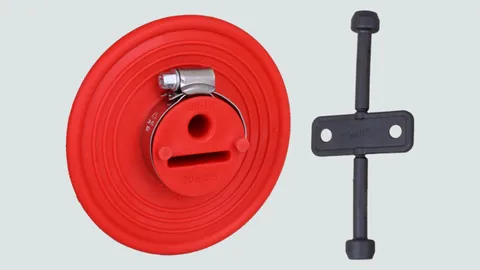

Guarnizione per linguetta di connessione

Guarnizione per passanti per piaste di fondazione / pareti a tenuta stagna (ad es. "vasca bianca").
Esecuzione a tenuta stagna con acqua in pressione per il trasferimento su conduttori tondi / piatti con nastro per fascette in acciaio inox.

Con prova d'acqua in pressione fino a 1 bar che è rappresentata da una situazione di montaggio fino a una profondità di 10 m nell'acqua ferma. Provata inoltre con aria compressa di 5 bar secondo CEI EN 62561-5.

Morsetto di collegamento per punti fissi di terra e ferri d'armatura

Per il collegamento dell'armatura con cavallotto di fissaggio.
Per conduttori tondi oppure per punti fissi di terra con il contemporaneo collegamento nella cassaforma.

Posa del conduttore:
(II) = parallelo
(+) = a croce

Elemento terminale

Da avvitare al punto fisso di terra per il collegamento p.es. di una barra equipotenziale oppure per il collegamento di elementi costruttivi (p.es. travi in acciaio o simili) mediante viti.

Morsetto di collegamento con perno filettato

Per il collegamento di conduttori Td e Pt ai punti fissi di terra con filetto M10 / 12 (p.es. art. n. 478 011, 478 200) e filetto M16 (art. n. 478 027).
Esecuzioni con filetto di collegamento M10 adatto anche per il montaggio sul retro del punto fisso di terra (senza astina di collegamento) p.es. adatto per conduttore piatto.

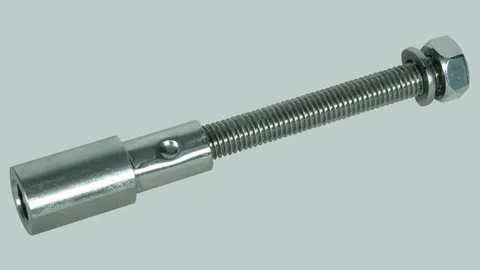

Adattatore per filetti

Per la connessione a punti fissi di terra con filetto M10, dado autobloccante e rondella, per l'impiego in sistemi di isolamento termico o sistemi di isolamento termico a cappotto.

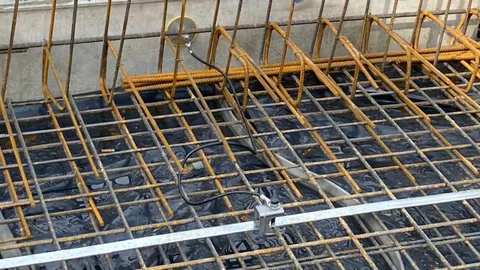

Morsetto per ferri d'armatura DEHNclip

Secondo la norma DIN 18014 "Impianti di messa a terra per gli edifici - progettazione, esecuzione e documentazione", il conduttore di equipotenzialità / dispersore di fondazione deve essere collegato all'armatura della piastra di fondazione ogni 2 metri.

Per connettere reti elettrosaldate o armature con conduttori tondi e piatti.
Posa del conduttore: (II) = parallela (+) = a croce

Rapido e sicuro:
DEHNclip consente il collegamento rapido senza attrezzi del dispersore con i ferri d’armatura. DEHNclip è collaudato con una portata di corrente di fulmine di 50 kA (10/350 µs) come indicato nella norma DIN EN 62561-1.

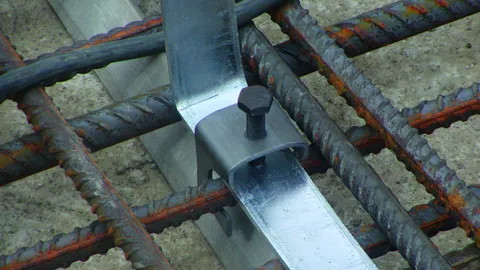

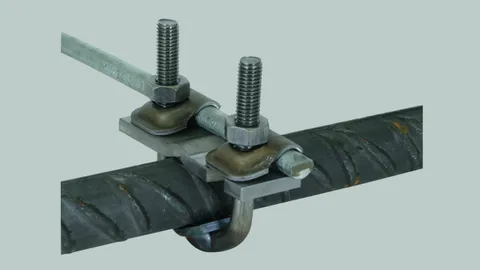

Morsetto di collegamento per ferri d'armatura

Secondo la norma DIN 18014 "Impianti di messa a terra per gli edifici - progettazione, esecuzione e documentazione", il conduttore di equipotenzialità / dispersore di fondazione deve essere collegato all'armatura della piastra di fondazione ogni 2 metri.

Per connettere reti elettrosaldate o armature con conduttori tondi e piatti.
Posa del conduttore: (II) = parallela (+) = a croce

Morsetto di collegamento per dispersori nelle fondamenta

Morsetto per il collegamento di conduttori tondi oppure piatti nelle fondamenta in cemento.
Per connessioni a "T", a croce e parallele senza dover infilare i conduttori.

Posa del conduttore:
(ll) = parallelo
(+) = a croce

Morsetto di collegamento per dispersori nelle fondamenta e ferri di armatura

Per il collegamento di conduttori tondi oppure piatti nelle fondamenta oppure di reti elettrosaldate e ferri di armatura con conduttori tondi e piatti.

Posa del conduttore:
(II) = parallelo
(+) = a croce
