Staffa portafilo per posa su pareti

Staffa portafilo per conduttura HVI / conduttura HVI light plus

1 Prodotto

Art. 275220 LH ZS 20 H19 IGM8 GR PA

GTIN (EAN) 4013364103450, Codice doganale (EU): 39269097, Peso lordo: 20.00 g, UM: 25.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 275220.stp

      Non siete autorizzati per eseguire un download 275220.stp

      Login
    • 275220.igs

      Non siete autorizzati per eseguire un download 275220.igs

      Login
    • 275220.jt

      Non siete autorizzati per eseguire un download 275220.jt

      Login
    • 275220.dwg

      Non siete autorizzati per eseguire un download 275220.dwg

      Login
    • 275220m_D.dxf

      Non siete autorizzati per eseguire un download 275220m_D.dxf

      Login

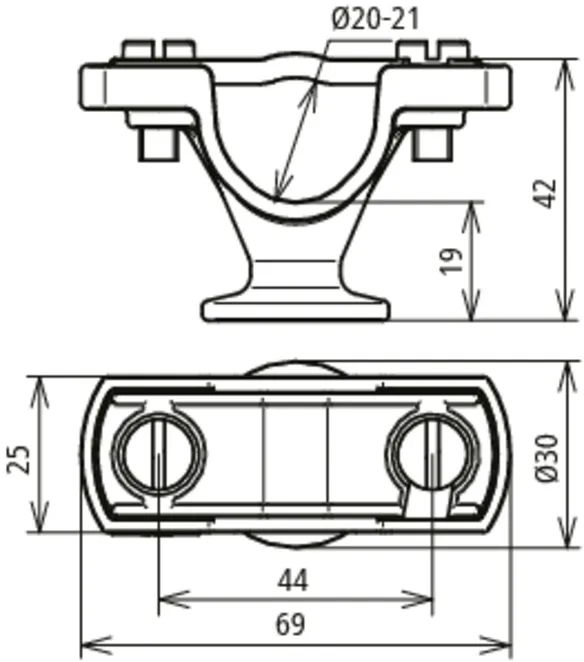

Staffa portafilo per conduttura HVI
Staffa portafilo per conduttura HVI
per il fissaggio a parete ed in prossimità del terminale
Materiale staffa portafilo: PA
Staffa portafilo serraggio Td: 20-21 mm
Filetto interno: M8
Foro di fissaggio: 6,5 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 H19 IGM8 GR PA
Art.: 275220
o similare.



Caratteristiche tecniche

Materiale staffa portafilo PA
Staffa portafilo serraggio Td 20-21 mm
Filetto interno M8
Foro di fissaggio 6,5 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275220 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo

1 Prodotto

Art. 275259 LH ZS 20 23 KS H10 V2A

GTIN (EAN) 4013364155633, Codice doganale (EU): 85389099, Peso lordo: 52.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 275259.stp

      Non siete autorizzati per eseguire un download 275259.stp

      Login
    • 275259.igs

      Non siete autorizzati per eseguire un download 275259.igs

      Login
    • 275259.jt

      Non siete autorizzati per eseguire un download 275259.jt

      Login
    • 275259.dwg

      Non siete autorizzati per eseguire un download 275259.dwg

      Login
    • 275259m_D.dxf

      Non siete autorizzati per eseguire un download 275259m_D.dxf

      Login
Staffa portafilo con zoccolo in plastica INOX
Staffa portafilo con zoccolo in plastica per montaggio su parete
con morsetto a cavallotto a due viti (non nella zone del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M8
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 KS H10 V2A
Art.: 275259
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Filetto M8
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275259 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275259 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo

2 Prodotti

Art. 275250 LH ZS 20 23 GM8 V2A

GTIN (EAN) 4013364155602, Codice doganale (EU): 85389099, Peso lordo: 49.00 g, UM: 25.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 275250.stp

      Non siete autorizzati per eseguire un download 275250.stp

      Login
    • 275250.igs

      Non siete autorizzati per eseguire un download 275250.igs

      Login
    • 275250.jt

      Non siete autorizzati per eseguire un download 275250.jt

      Login
    • 275250.dwg

      Non siete autorizzati per eseguire un download 275250.dwg

      Login
    • 275250m_D.dxf

      Non siete autorizzati per eseguire un download 275250m_D.dxf

      Login

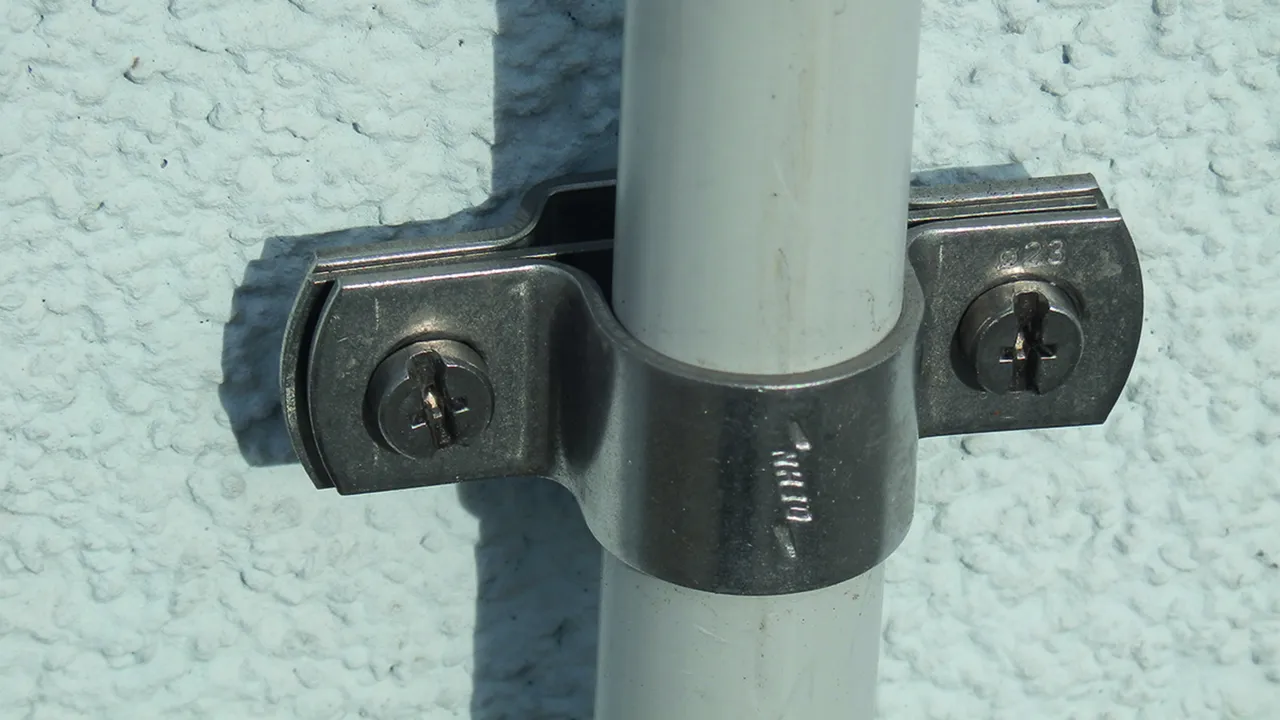

Staffa portafilo con filetto INOX
Staffa portafilo con filetto per montaggio a parete
con morsetto a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M8
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 GM8 V2A
Art.: 275250
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Filetto M8
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275250 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275250 è stato aggiunto al carrello.

Apri Web-Shop

Art. 275251 LH ZS 20 23 GM6 V2A

GTIN (EAN) 4013364155619, Codice doganale (EU): 85389099, Peso lordo: 49.00 g, UM: 25.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 275251.stp

      Non siete autorizzati per eseguire un download 275251.stp

      Login
    • 275251.igs

      Non siete autorizzati per eseguire un download 275251.igs

      Login
    • 275251.jt

      Non siete autorizzati per eseguire un download 275251.jt

      Login
    • 275251.dwg

      Non siete autorizzati per eseguire un download 275251.dwg

      Login
    • 275250m_D.dxf

      Non siete autorizzati per eseguire un download 275250m_D.dxf

      Login
Staffa portafilo con filetto INOX
Staffa portafilo con filetto per montaggio a parete
con morsetto a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M6
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 GM6 V2A
Art.: 275251
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Filetto M6
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275251 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo

1 Prodotto

Art. 275252 LH ZS 20 23 B5.5X10 V2A

GTIN (EAN) 4013364155626, Codice doganale (EU): 85389099, Peso lordo: 49.00 g, UM: 25.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 275252.stp

      Non siete autorizzati per eseguire un download 275252.stp

      Login
    • 275252.igs

      Non siete autorizzati per eseguire un download 275252.igs

      Login
    • 275252.jt

      Non siete autorizzati per eseguire un download 275252.jt

      Login
    • 275252.dwg

      Non siete autorizzati per eseguire un download 275252.dwg

      Login
    • 275252m_D.dxf

      Non siete autorizzati per eseguire un download 275252m_D.dxf

      Login
Staffa portafilo con asola INOX
Staffa portafilo con asola per montaggio a parete
con morsetto a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Foro di fissaggio: 5,5 x 10 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 B5.5X10 V2A
Art.: 275252
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Foro di fissaggio 5,5 x 10 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275252 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275252 è stato aggiunto al carrello.

Apri Web-Shop
