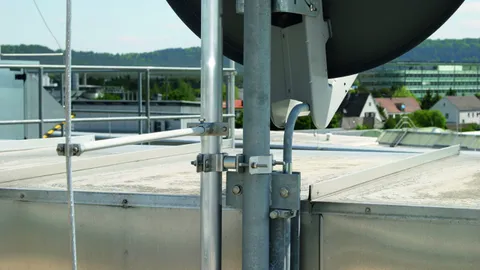

DEHNcon-H

Sistema per l'impianto di captazione isolato di impianti di emissione / ricezione (antenne paraboliche, terrestri) o di edifici completi o parti di edifici.

DEHNcon-H

Sistema per la captazione separata di impianti ricetrasmittenti (parbole oppure antenne terrestri) oppure di interi edifici oppure parti di edificio.
Esecuzione adatta esteticamente per mezzo della posa interna della conduttura HVI light in un tubo portante (tubo in Al 40 x 5 mm / tubo PRFV 30 x 3 mm) con peso ridotto della costruzione completa. Idoneo anche per il montaggio su pali d'antenna già esistenti.
Il particolare terminale interno è collegato verso l'esterno del tubo con un conduttore piatto flessibile in INOX, per il collegamento all'equipotenzialità nella parte inferiore del tubo.

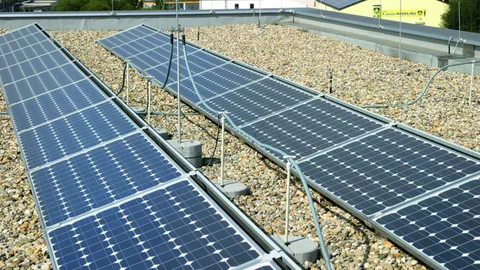

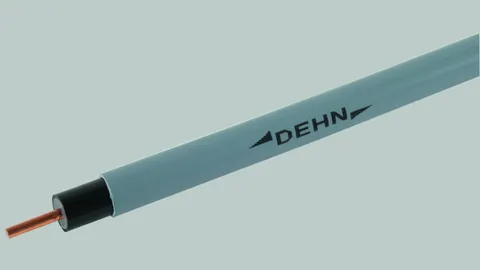

Conduttura HVI light

Sistema per il rispetto della distanza di sicurezza per es. su tetti piani. Tramite l'isolamento ad alta tensione della conduttura HVI light, viene evitata la formazione di una scarica incontrollata, p.es. dalla copertura del tetto verso parti metalliche o elettriche posizionate sotto la copertura.

Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 45 cm (in aria) o s ≤ 90 cm (muratura).

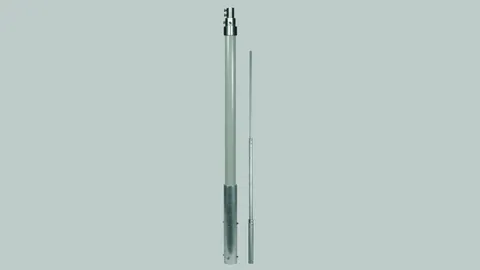

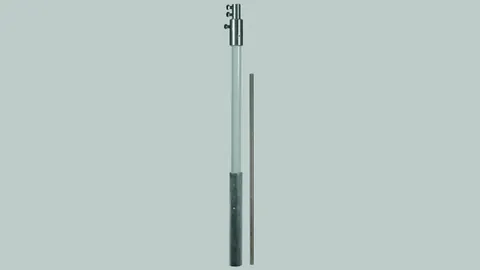

Tubi portanti DEHNcon-H per conduttura HVI light

Tubi portanti per conduttura HVI light per la preparazione in loco, punta di captazione in acciaio INOX, Ø10 mm.

Elementi di connessione per DEHNcon-H, conduttura HVI light

Accessori per DEHNcon-H

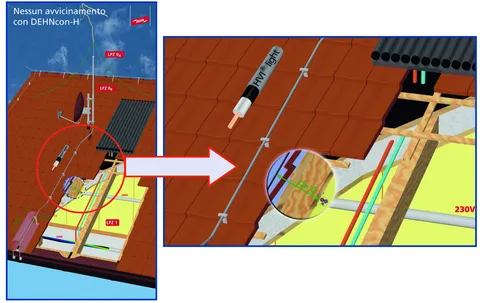

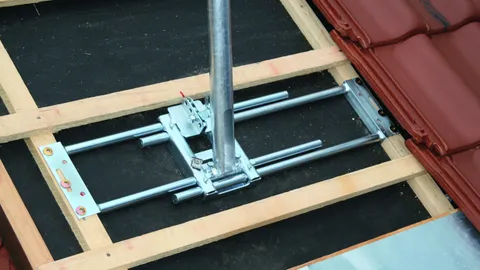

Palo di captazione per posa sotto tetto con conduttura HVI light

Per il montaggio con elemento sovrapposto sul puntone.Posa all’interno, otticamente adattata, per conduttori HVI light in tubo di sostegno. Il conduttore HVI light viene fatto passare all’interno del tubo di supporto del puntone e posato nella zona della travatura del tetto.Vantaggi:
  • Posasotto tetto – visivamente non percettibile
  • Montaggio sovrapposto con un solo tubo visibile
  • Nessuna sollecitazione meccanica ad es. per carico di neve

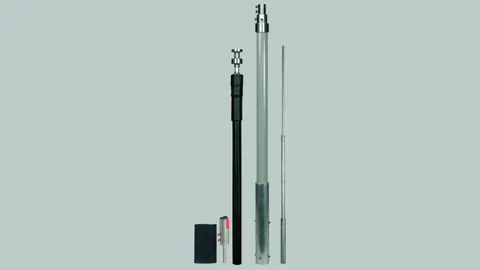

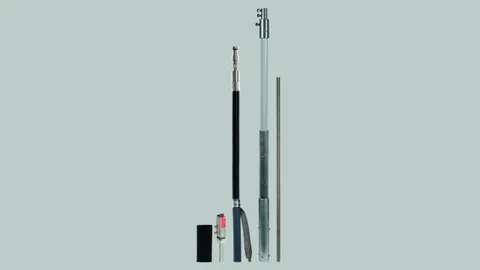

Tubo portante DEHNcon-H per conduttura HVI light, posa sotto tetto

Tubo portante per conduttura HVI light per preparazione in loco, punta di captazione in acciaio INOX, Ø10 mm.

Conduttura HVI light

Sistema per il rispetto della distanza di sicurezza ad es. per tetti piani. Tramite l'isolamento resistente all'alta tensione della conduttura HVI light si previene una scarica incontrollata ad es. attraverso la copertura del tetto sulle parti metalliche o elettriche poste al di sotto della stessa.

Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 45 cm (aria) o s ≤ 90 cm (muratura).

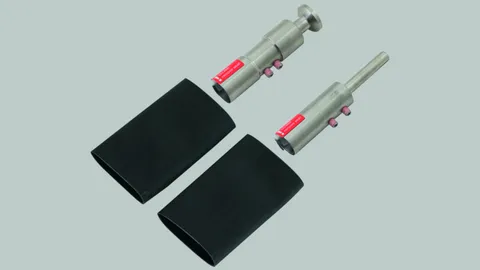

Elemento di connessione per DEHNcon-H, conduttura HVI light

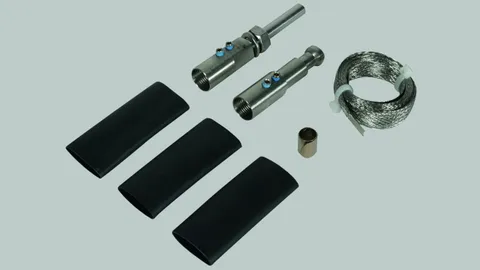

Set di connessione per attestare la conduttura HVI light su entrambe le estremità, per la realizzazione del campo di adattamento della conduttura sul tubo portante (elemento terminale) ed elemento di connessione per attestare altre parti dell'impianto LPS esterno o dell'impianto di terra (compresi conduttore di connessione all'equipotenzialità, molla arrotolata di contatto e tre tubi termorestringenti).

Palo di captazione per posa sotto tetto della conduttura HVI

Per il montaggio con elemento sovrapposto sul puntone.Posa interna non visibile della conduttura HVI nel tubo portante. La conduttura HVI viene condotta attraverso il tubo portante del puntone e posata nella zona della copertura.Vantaggi:
  • posa sotto tetto
  • montaggio con elemento sovrapposto con solo un tubo visibile
  • nessuna sollecitazione meccanica ad es. a causa del peso della neve

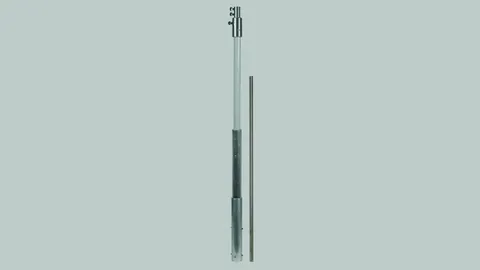

Tubo portante DEHNcon-H per conduttura HVI, posa sotto tetto

Tubo portante per conduttura HVI per preparazione in loco, asta di captazione in Al, Ø22 / 16 / 10 mm.

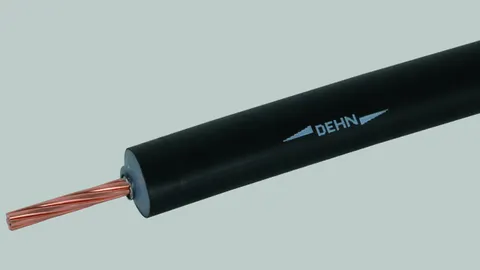

Conduttura HVI / conduttura HVI long

Calata isolata resistente all'alta tensione per il rispetto della distanza di sicurezza verso corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3).

Impiego fino a una distanza di sicurezza equivalente s ≤ 75 cm (in aria) o s ≤ 150 cm (muratura).

Elemento di connessione per DEHNcon-H, conduttura HVI

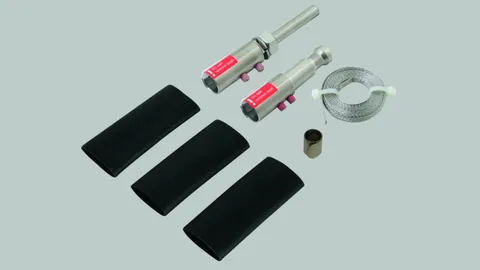

Set di connessione per attestare la conduttura HVI long su entrambe le estremità, per la realizzazione del campo di adattamento della conduttura sul tubo portante (elemento terminale) ed elemento di connessione per attestare altre parti dell'impianto LPS esterno o dell'impianto di terra (compresi due tubi termorestringenti).

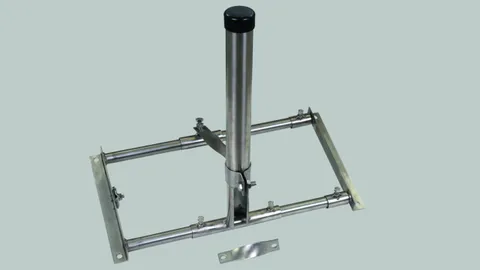

Puntone

Per il fissaggio laterale della
  • Conduttura HVI light plus in tubo portante (Ø 40 mm)
  • conduttura HVI posata nel tubo portante (Ø 50 mm),
  • nonché per il fissaggio a innesto di tubi portanti e la posa sottotetto della conduttura HVI o della conduttura HVI light plus.
Avvertenza: è necessario chiarire sul posto la situazione di montaggio con il costruttore dell’edificio. Ulteriori informazioni sulla velocità massima delle raffiche di vento sono reperibili nel sito internet www.dehn.de

Puntone per tetti metallici

Supporto in acciaio inossidabile per tetti metallici per dispositivi di captazione HVI o aste di captazione:

supporto adatto al montaggio verticale di dispositivi di captazione su tetti metallici fino a un’inclinazione massima di 53°.

Per il fissaggio di aste di captazione D40 e per il montaggio con sopralzo di tubi portanti per HVI e HVI light plus con posa interna del cavo.

Avvertenza: è necessario chiarire sul posto la situazione di montaggio con il costruttore dell’edificio. Ulteriori informazioni sulla velocità massima delle raffiche di vento sono reperibili nel sito internet www.dehn.de

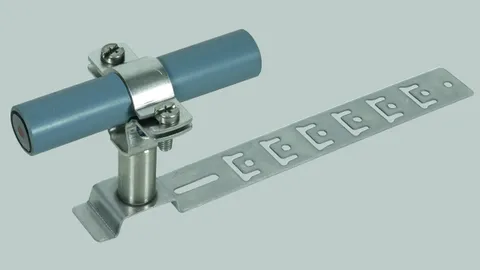

Staffa portafilo per posa su tetti spioventi e tetti metallici

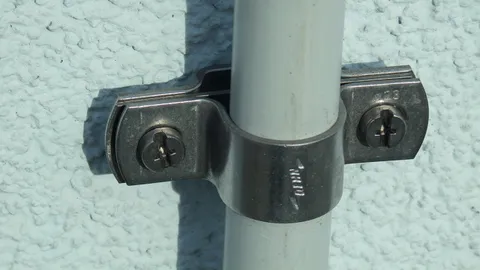

Staffa portafilo per posa su pareti

Utensile spellacavi per condutture HVI light / condutture HVI light plus / condutture HVI

Lo strumento può essere utilizzato per togliere il rivestimento semiconduttore e contemporaneamente l’isolamento PE della conduttura HVI light e della conduttura HVI (diametro esterno 20 mm).
  • Lo strumento è composto da un manico e diverse teste di taglio intercambiabili
  • La lunghezza di spellatura della conduttura HVI light, della conduttura HVI light plus e della conduttura HVI è regolabile secondo incrementi (punti di innesto) di 0,2 mm tramite la rotella di regolazione integrata nel manico; la lunghezza impostata può essere letta sulla scala del manico.
UtilizzoApplicare la testa di taglio dell’attrezzo all’estremità mozzata del conduttore.Il taglio / la rimozione della guaina si effettua tramite rotazione in senso orario ed esercitando una leggera pressione con lo strumento.Il fissaggio della testa di taglio intercambiabile sul manico si effettua senza l’ausilio di attrezzi tramite un giunto a baionetta.

Utensile spellacavi per condutture HVI light / condutture HVI light plus / condutture HVI

L'attrezzo può venire utilizzato per la rimozione del rivestimento grigio supplementare delle condutture HVI light e HVI. DEHNhelix è costituito da un manico e inoltre una staffa sostituibile (in base al diametro del conduttore).

Cesoie per cavo per conduttura HVI

Cesoie per cavo per poter accorciare semplicemente la conduttura HVI light, HVI (diametro esterno 20 / 23 mm) e HVI power (diametro esterno 27 mm) e per la conduttura CUI.
Per la struttura speciale delle cesoie per cavo è possibile tagliare correttamente anche conduttori semirigidi per semplificare l'applicazione degli elementi di connessione.
