Staffa portafilo per posa su tetti spioventi e tetti metallici

Staffa portafilo per tetti con scanalatura verticale

1 Prodotto

Art. 202852 DLH SF ZS 20 23 V2A

GTIN (EAN) 4013364354159, Codice doganale (EU): 85389099, Peso lordo: 157.80 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 202852.stp

      Non siete autorizzati per eseguire un download 202852.stp

      Login
    • 202852.igs

      Non siete autorizzati per eseguire un download 202852.igs

      Login
    • 202852.jt

      Non siete autorizzati per eseguire un download 202852.jt

      Login
    • 202852.dwg

      Non siete autorizzati per eseguire un download 202852.dwg

      Login
    • 202852.dxf

      Non siete autorizzati per eseguire un download 202852.dxf

      Login

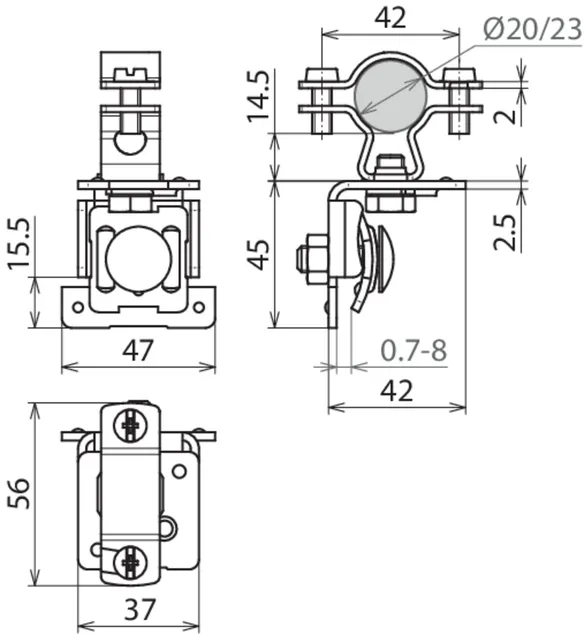

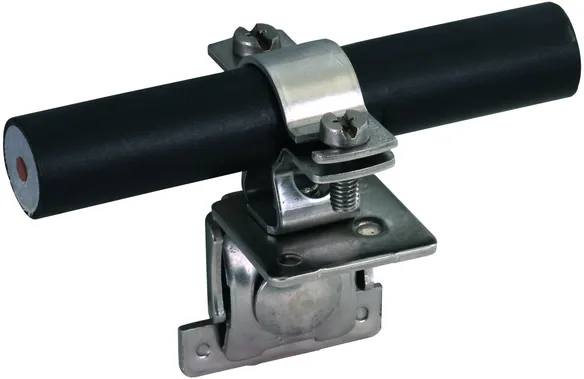

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura verticale e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: 0,7-8 mm
Staffa portafilo serraggio Td: 20 / 23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH SF ZS 20 23 V2A
Art.: 202852
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio 0,7-8 mm
Staffa portafilo serraggio Td 20 / 23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202852 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202852 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti con scanalatura verticale arrotondata

1 Prodotto

Art. 202850 DLH RSF ZS 20 23 V2A

GTIN (EAN) 4013364354135, Codice doganale (EU): 85389099, Peso lordo: 205.40 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 202850.stp

      Non siete autorizzati per eseguire un download 202850.stp

      Login
    • 202850.igs

      Non siete autorizzati per eseguire un download 202850.igs

      Login
    • 202850.jt

      Non siete autorizzati per eseguire un download 202850.jt

      Login
    • 202850.dwg

      Non siete autorizzati per eseguire un download 202850.dwg

      Login
    • 202850.dxf

      Non siete autorizzati per eseguire un download 202850.dxf

      Login

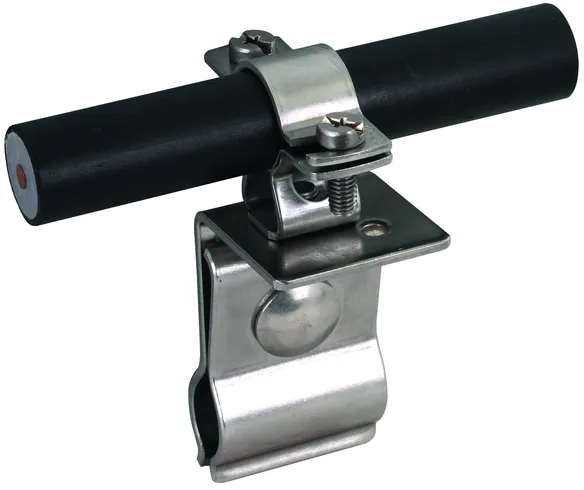

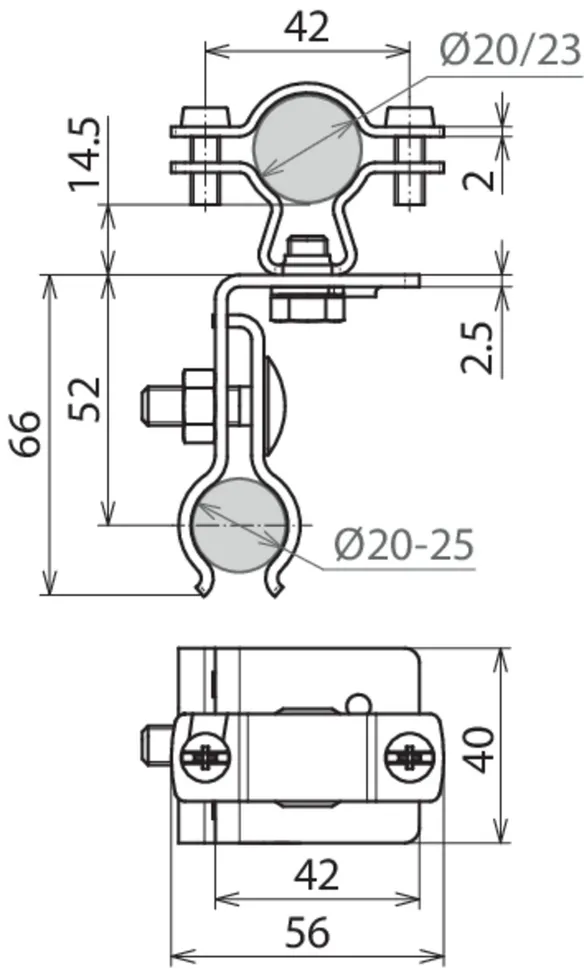

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici
con scanalatura verticale arrotondata e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: Ø20-25 mm
Staffa portafilo serraggio Td: 20 / 23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH RSF ZS 20 23 V2A
Art.: 202850
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio Ø20-25 mm
Staffa portafilo serraggio Td 20 / 23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202850 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202850 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo con linguetta di connessione

1 Prodotto

Art. 202853 DLH AL ZS 20 23 V2A

GTIN (EAN) 4013364354166, Codice doganale (EU): 85389099, Peso lordo: 113.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 202853.stp

      Non siete autorizzati per eseguire un download 202853.stp

      Login
    • 202853.igs

      Non siete autorizzati per eseguire un download 202853.igs

      Login
    • 202853.jt

      Non siete autorizzati per eseguire un download 202853.jt

      Login
    • 202853.dwg

      Non siete autorizzati per eseguire un download 202853.dwg

      Login
    • 202853.dxf

      Non siete autorizzati per eseguire un download 202853.dxf

      Login

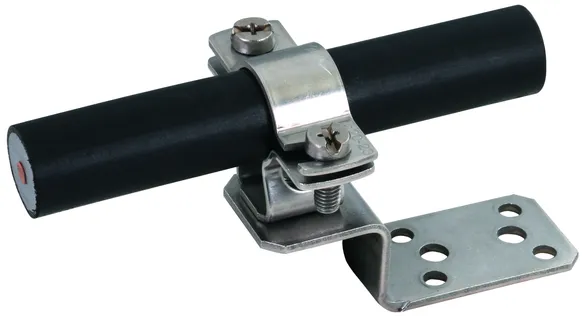

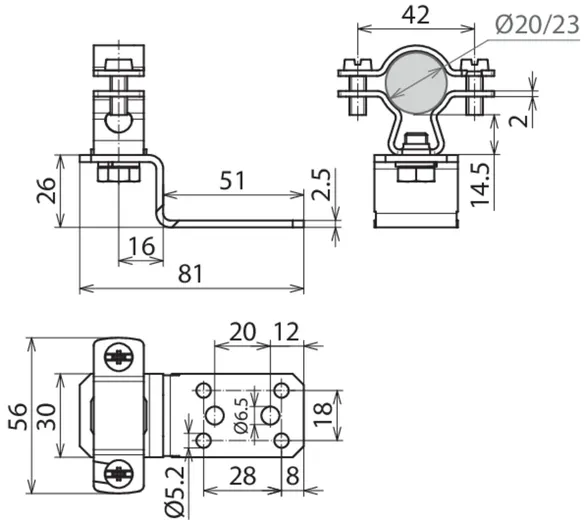

Staffa portafilo per tetti metallici per la posa della conduttura HVI
Staffa portafilo per tetti metallici con linguetta di connessione a forma di Z e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td: 20 / 23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH AL ZS 20 23 V2A
Art.: 202853
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Fissaggio [4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td 20 / 23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202853 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202853 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti

1 Prodotto

Art. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN (EAN) 4013364159822, Codice doganale (EU): 85389099, Peso lordo: 119.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 202829.stp

      Non siete autorizzati per eseguire un download 202829.stp

      Login
    • 202829.igs

      Non siete autorizzati per eseguire un download 202829.igs

      Login
    • 202829.jt

      Non siete autorizzati per eseguire un download 202829.jt

      Login
    • 202829.dwg

      Non siete autorizzati per eseguire un download 202829.dwg

      Login
    • 202829m_D.dxf

      Non siete autorizzati per eseguire un download 202829m_D.dxf

      Login

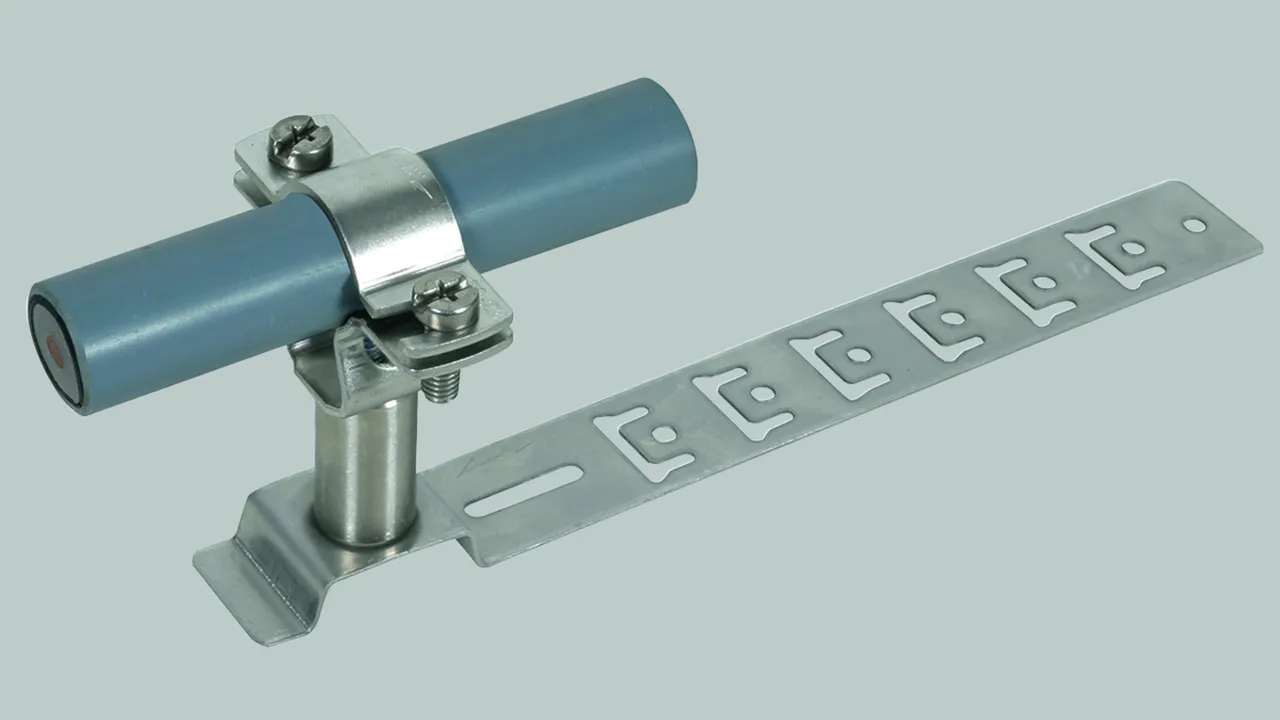

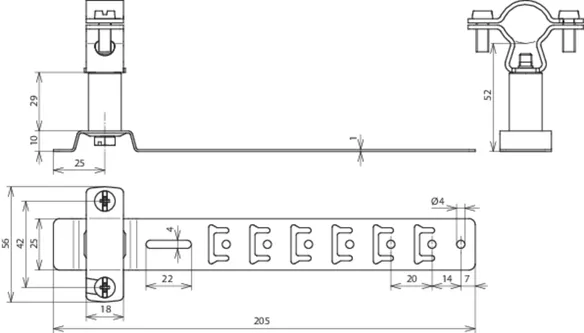

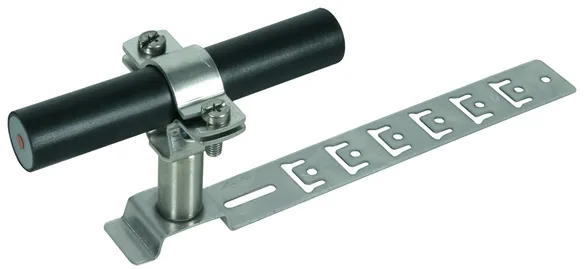

Staffa portafilo per tetti INOX
Staffa portafilo per tetti, con punti di piegatura predisposti
per fare l'angolatura e incuneare nelle tegole e
per avvitare ai listelli del tetto, per la posa della
conduttura HVI power su coperture di tetti spioventi
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20 / 23 mm
Lunghezza montante: 205 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 20 23 H55 L205 V2A
Art.: 202829
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20 / 23 mm
Lunghezza montante 205 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202829 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202829 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti con scanalatura a serraggio (ad es. RIB-ROOF Speed 500 Fa. Zambelli)

1 Prodotto

Art. 202851 DLH KF ZS 20 23 V2A

GTIN (EAN) 4013364354142, Codice doganale (EU): 85389099, Peso lordo: 212.40 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 202851.stp

      Non siete autorizzati per eseguire un download 202851.stp

      Login
    • 202851.igs

      Non siete autorizzati per eseguire un download 202851.igs

      Login
    • 202851.jt

      Non siete autorizzati per eseguire un download 202851.jt

      Login
    • 202851.dwg

      Non siete autorizzati per eseguire un download 202851.dwg

      Login
    • 202851.dxf

      Non siete autorizzati per eseguire un download 202851.dxf

      Login

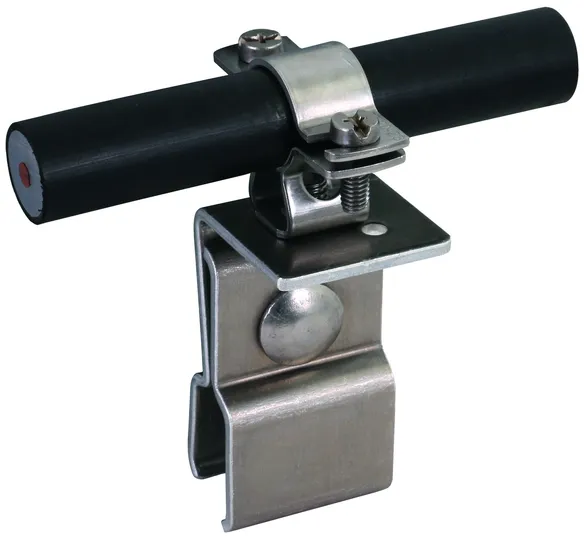

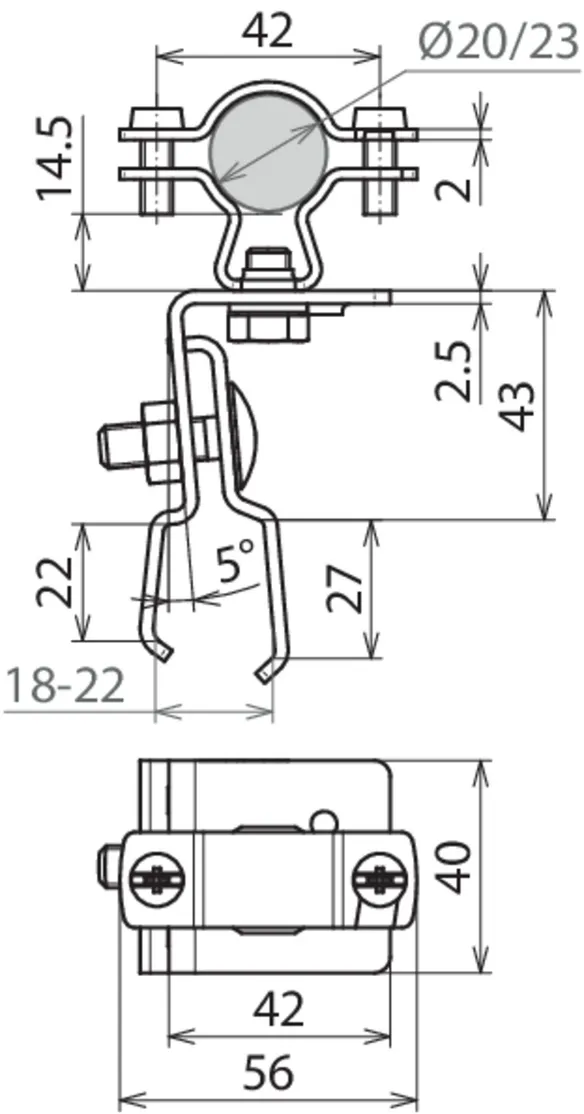

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura a serraggio e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: circa 18 / 22 mm
Staffa portafilo serraggio Td: 20 / 23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH KF ZS 20 23 V2A
Art.: 202851
o similare.

Certificati



Caratteristiche tecniche

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio circa 18 / 22 mm
Staffa portafilo serraggio Td 20 / 23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202851 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202851 è stato aggiunto al carrello.

Apri Web-Shop
