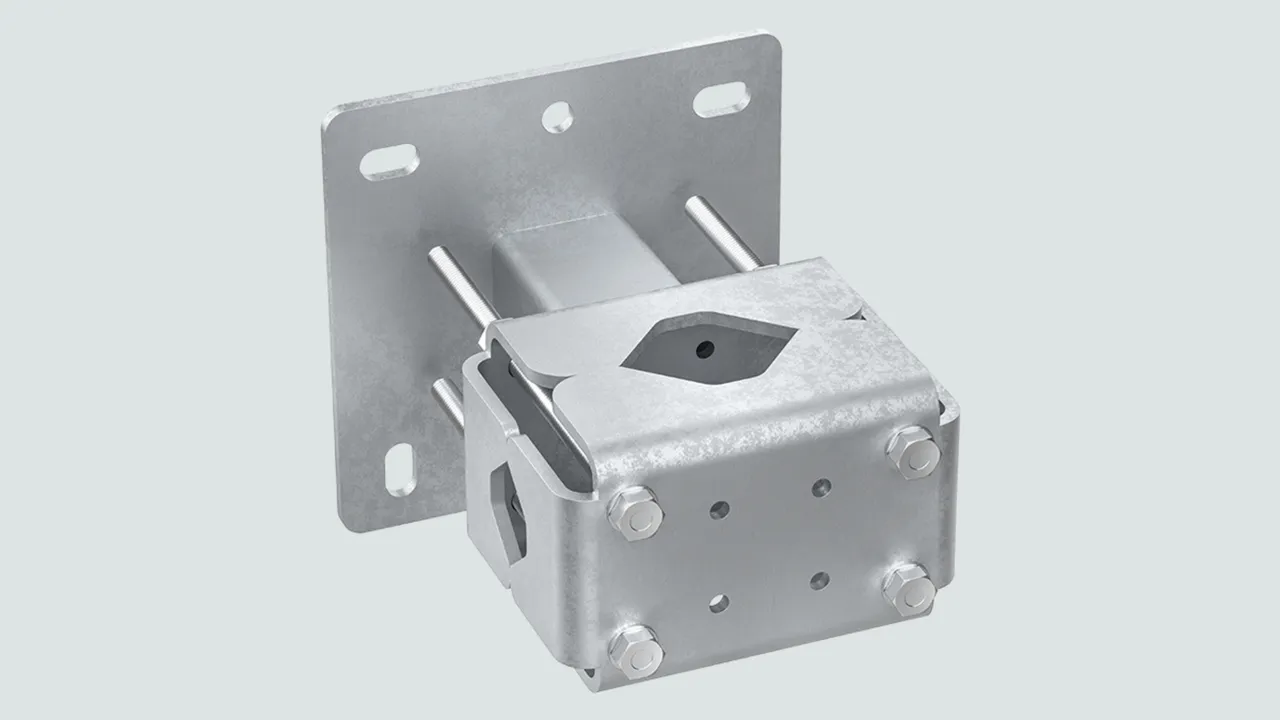

Supporto per palo in esecuzione pesante

Per il montaggio di dispositivi di captazione in strutture come, ad es., gli impianti a biogas

Il supporto per palo in esecuzione pesante consente il fissaggio di pali di captazione con diametro di Ø40-50 mm (di taglio) e Ø55-100 mm (trasversale).

Per il montaggio di dispositivi di captazione in strutture come, ad es., gli impianti a biogasIl supporto per palo in esecuzione pesante consente il fissaggio di pali di captazione con diametro di Ø 55-100 mm.

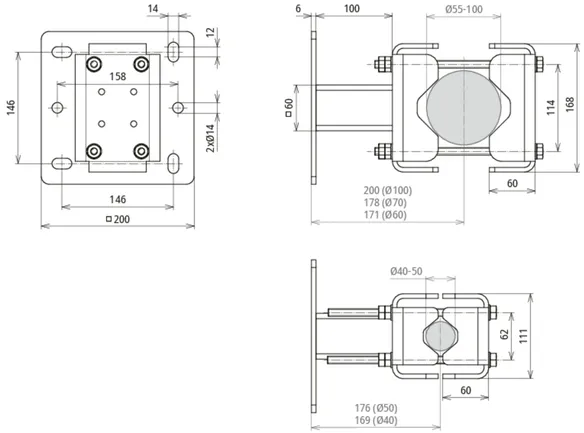

Ø40-50 mm montato di taglio
Ø50-100 mm montato trasversalmente

1 Prodotto

Art. 105352 WB D55.100 SE WA150 STTZN

GTIN (EAN) 4013364502727, Codice doganale (EU): 85389099, Peso lordo: 5.36 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

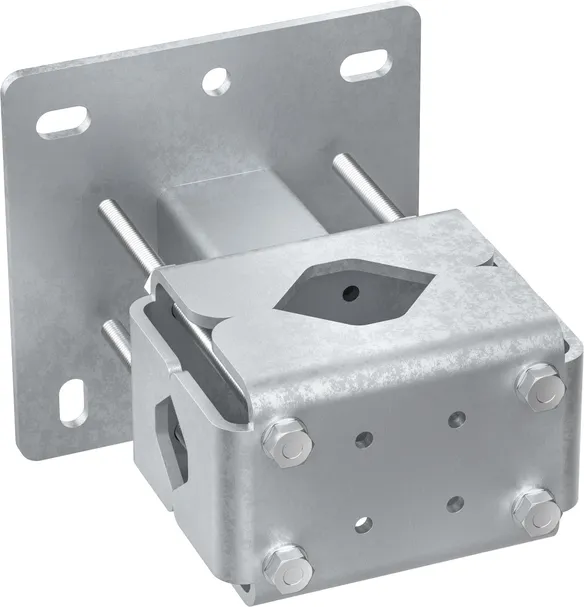

Supporto per palo in Fe/tZn per montaggio a parete
Dispositivo di fissaggio del palo per il montaggio a parete
per il fissaggio di pali di captazione
Ø40–50 mm (verticali) e
Ø55–100 mm (orizzontali)
alla struttura da proteggere
o alla parete
(possibile anche il montaggio singolo)
Materiale: Fe/tZn
Fissaggio: [4x] Ø14 mm
Distanza dalla parete: 106 mm
Campo di serraggio (Ø palo): 40-50 mm (di taglio) / 55-100 mm (trasversale)
Materiale asta filettata / dado / rondella: INOX

Fabbricato: DEHN
Tipo: WB D55.100 SE WA150 STTZN
Art.: 105352
o similare.

Caratteristiche tecniche

Materiale	Fe/tZn
Fissaggio	[4x] Ø14 mm
Distanza dalla parete	106 mm
Campo di serraggio (Ø palo)	40-50 mm (di taglio) / 55-100 mm (trasversale)
Materiale asta filettata / dado / rondella	INOX
