Accessori per la conduttura HVI light plus

I più diversi articoli per il fissaggio delle calate isolate resistenti alle alte tensioni nel percorso di scarica e del conduttore nonché i più svariati accessori.

Grazie all’accoppiamento variabile da Ø 20 mm a Ø 23 mm o da Ø 20 mm a Ø 21 mm, le staffe portafilo sono utilizzabili, tra l’altro, per le condutture HVI light, HVI light plus e HVI.

Staffa portafilo per tetti con scanalatura verticale arrotondata

1 Prodotto

Art. 202850 DLH RSF ZS 20 23 V2A

GTIN (EAN) 4013364354135, Codice doganale (EU): 85389099, Peso lordo: 205.40 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici
con scanalatura verticale arrotondata e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: Ø20-25 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH RSF ZS 20 23 V2A
Art.: 202850
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Campo di serraggio	Ø20-25 mm
Staffa portafilo serraggio Td	20-23 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Spessore materiale	2,5 mm
Campo di serraggio	Ø20-25 mm
Staffa portafilo serraggio Td	20-23 mm
Posa del conduttore	fissa
Vite	e M8 x 25, mM6 x 16 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202850 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202850 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti

1 Prodotto

Art. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN (EAN) 4013364159822, Codice doganale (EU): 85389099, Peso lordo: 119.00 g, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti INOX
Staffa portafilo per tetti, con punti di piegatura predisposti
per fare l'angolatura e incuneare nelle tegole e
per avvitare ai listelli del tetto, per la posa della
conduttura HVI power su coperture di tetti spioventi
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Lunghezza montante: 205 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 20 23 H55 L205 V2A
Art.: 202829
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Lunghezza montante	205 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Altezza staffa portafilo	53 mm
Posa del conduttore	fissa
Lunghezza montante	205 mm
Tipo di copertura	tetti in tegole
Esecuzione montante	punti di piegatura predisposti
Possibilità di fissaggio	arresto gancio, angolato, da inchiodare
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202829 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202829 è stato aggiunto al carrello.

Apri Web-Shop

Adattatore per la posa della conduttura HVI su tetti piani

1 Prodotto

Art. 253027 RLA 23 FB K SW

GTIN (EAN) 4013364110427, Codice doganale (EU): 39269097, Peso lordo: 9.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Adattatore per la posa della conduttura HVI su tetto piano
Adattatore per la posa della conduttura HVI su tetto piano
da innestare sulla staffa portafilo per tetti
tipo FB (n. art. 253 015) e KF (n. art. 253 030).
Materiale: materiale plastico
Colore: nero ●
Staffa portafilo serraggio Td: 23 mm

Fabbricato: DEHN
Tipo: RLA 23 FB K SW
Art.: 253027
o similare.

Caratteristiche tecniche

Materiale	materiale plastico
Colore	nero ●
Staffa portafilo serraggio Td	23 mm

Prodotto 253027 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253027 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti piani

1 Prodotto

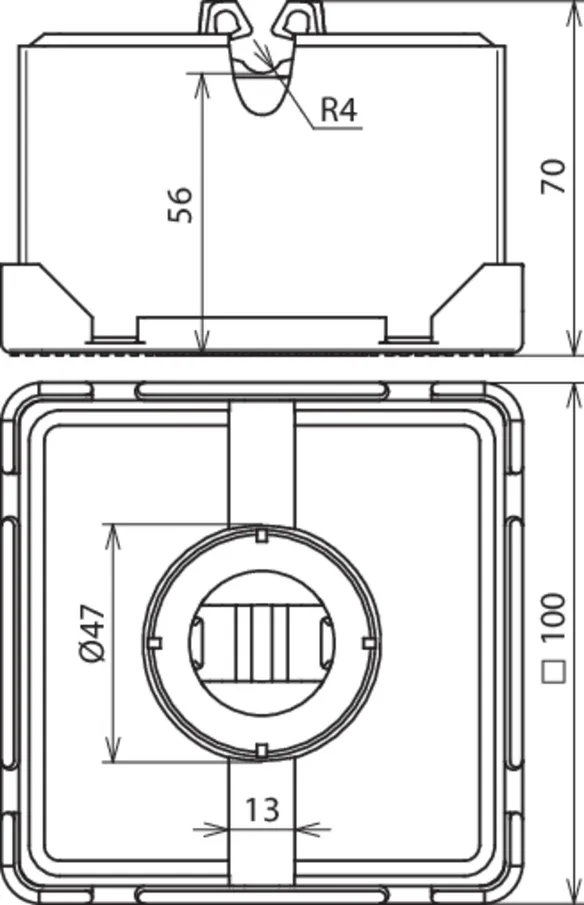

Art. 253015 DLH FB 8 LO 100X100X70

GTIN (EAN) 4013364022201, Codice doganale (EU): 68109100, Peso lordo: 1.05 kg, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

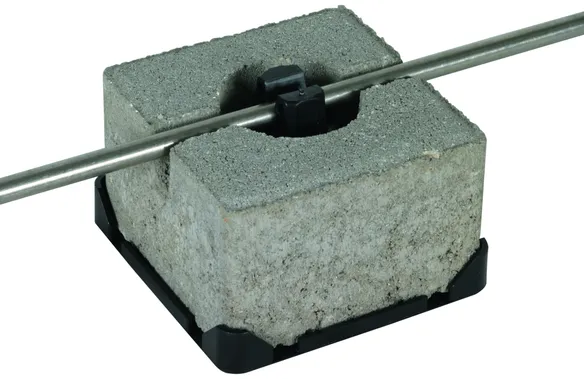

Staffa portafilo per tetti piani con fissaggio unico del conduttore tipo FB
Staffa portafilo per tetti piani con fissaggio unico del conduttore tipo FB
Staffa portafilo per tetti per il fissaggio di conduttori tondi e piatti (con adattatore) su tetti piani.
Staffa portafilo con piastra base in materiale plastico resistente alle intemperie, stabilizzato ai raggi UV e senza alogeni
Zoccolo in cemento e base, riciclabili separatamente
Posa del conduttore: libera
Materiale staffa portafilo: materiale plastico
Campo di serraggio Td della staffa portafilo: 8 mm
Blocchetto: cemento (C35/45)
Peso: 1 kg

Fabbricato: DEHN
Tipo: DLH FB 8 LO 100X100X70
Art.: 253015
o similare.

Caratteristiche tecniche

Posa del conduttore	libera
Materiale staffa portafilo	materiale plastico
Campo di serraggio Td della staffa portafilo	8 mm
Blocchetto	cemento (C35/45)
Peso	1 kg

Prodotto 253015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253015 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo

2 Prodotti

Art. 275251 LH ZS 20 23 GM6 V2A

GTIN (EAN) 4013364155619, Codice doganale (EU): 85389099, Peso lordo: 49.00 g, UM: 25.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con filetto INOX
Staffa portafilo con filetto per montaggio a parete con morsetto
a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M6
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 GM6 V2A
Art.: 275251
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Filetto	M6
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275251 è stato aggiunto al carrello.

Apri Web-Shop

Art. 275250 LH ZS 20 23 GM8 V2A

GTIN (EAN) 4013364155602, Codice doganale (EU): 85389099, Peso lordo: 49.00 g, UM: 25.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con filetto INOX
Staffa portafilo con filetto per montaggio a parete con morsetto
a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M8
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 GM8 V2A
Art.: 275250
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Filetto	M8
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275250 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275250 è stato aggiunto al carrello.

Apri Web-Shop

Cartello indicatore

1 Prodotto

Art. 480595 HWS 70X30 APA FR IT K

GTIN (EAN) 4013364288621, Codice doganale (EU): 39219090, Peso lordo: 9.20 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Materiale	materiale plastico
Dimensione (lu x la x p)	70 x 30 x 1 mm
Fissaggio	[2x] Ø6,5 mm

Prodotto 480595 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 480595 è stato aggiunto al carrello.

Apri Web-Shop

Zoccolo in cemento

1 Prodotto

Art. 102010 BES 17KG KT16 D337 SET

GTIN (EAN) 4013364057814, Codice doganale (EU): 68109100, Peso lordo: 17.62 kg, UM: 54.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

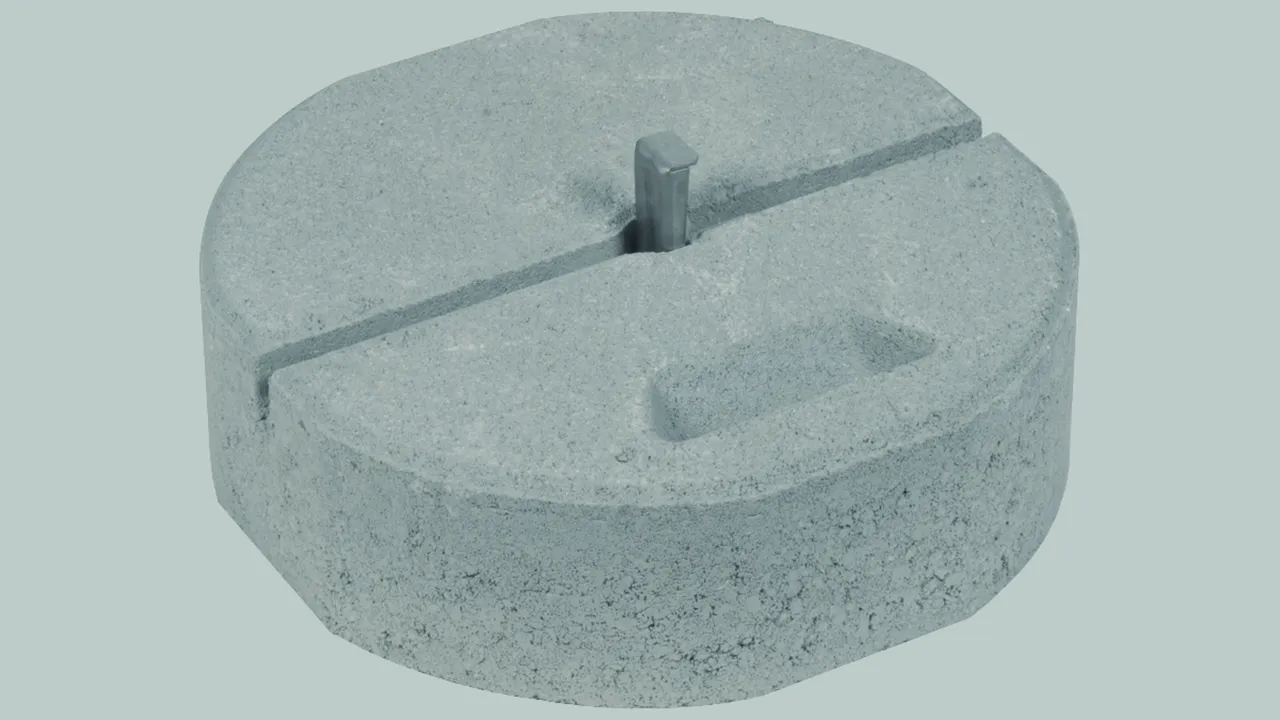

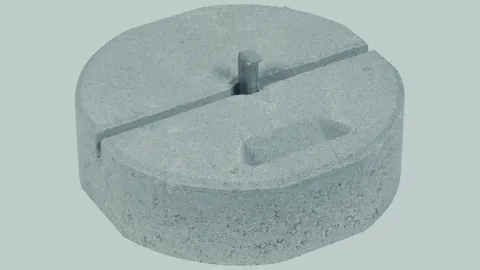

Zoccolo in cemento con cuneo
Zoccolo in cemento con cuneo, sovrapponibile, per il fissaggio di tripodi, per aste di captazione Ø16 mm,
bombate oppure con diametro ridotto, distanziatori DEHNiso Ø16 mm o staffa portafilo (Art. 253 279)
Peso: 17 kg
Serraggio: cuneo Ø16 mm
Diametro Ø: 337 mm
Materiale: cemento (C45/55)
Materiale cuneo / adattatore: INOX

Fabbricato: DEHN
Tipo: BES 17KG KT16 D337 SET
Art.: 102010
o similare.

Certificati

Caratteristiche tecniche

Peso	17 kg
Serraggio	cuneo Ø16 mm
Diametro Ø	337 mm
Materiale	cemento (C45/55)
Materiale cuneo / adattatore	INOX

Prodotto 102010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102010 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per conduttura HVI / conduttura HVI light plus

1 Prodotto

Art. 275220 LH ZS 20 H19 IGM8 GR PA

GTIN (EAN) 4013364103450, Codice doganale (EU): 39269097, Peso lordo: 20.00 g, UM: 25.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per conduttura HVI
Staffa portafilo per conduttura HVI
per il fissaggio a parete ed in prossimità del terminale
Materiale staffa portafilo: PA
Staffa portafilo serraggio Td: 20-21 mm
Filetto interno: M8
Foro di fissaggio: 6,5 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 H19 IGM8 GR PA
Art.: 275220
o similare.

Caratteristiche tecniche

Materiale staffa portafilo	PA
Staffa portafilo serraggio Td	20-21 mm
Filetto interno	M8
Foro di fissaggio	6,5 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275220 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per il fissaggio del nastro tenditore

1 Prodotto

Art. 275319 LH ZS 20 23 SBH 25X0.3 V2A

GTIN (EAN) 4013364229952, Codice doganale (EU): 85389099, Peso lordo: 131.50 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per il fissaggio del nastro tenditore
Staffa portafilo per il fissaggio della
conduttura HVI power su tubi ad es.
con nastro tenditore (Art. 106 323)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 SBH 25X0.3 V2A
Art.: 275319
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275319 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275319 è stato aggiunto al carrello.

Apri Web-Shop

Set di fissaggio per tubi portanti D40 / 50

2 Prodotti

Art. 819296 BFS SR D40 4AE HVI LI PL KST

GTIN (EAN) 4013364492684, Codice doganale (EU): 85389099, Peso lordo: 72.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Set di fissaggio per conduttura HVI light plus in materiale plastico
Set di fissaggio per il montaggio della
conduttura HVI light plus su tubo portante D 40 mm,
costituito da due semigusci
e una fascetta serracavo per max
quattro condutture HVI light plus
Materiale: Materiale plastico
Diametro Ø: 40 mm
Staffa portafilo: Quadruplo

Fabbricato: DEHN
Tipo: BFS SR D40 4AE HVI LI PL KST
Art.: 819296
o similare.

Certificati

Caratteristiche tecniche

Materiale	Materiale plastico
Diametro Ø	40 mm
Staffa portafilo	Quadruplo

Prodotto 819296 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819296 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819297 BFS SR D50 4AE HVI KST

GTIN (EAN) 4013364492691, Codice doganale (EU): 85389099, Peso lordo: 68.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Set di fissaggio per conduttura HVI long in materiale plastico
Set di fissaggio per il montaggio della
conduttura HVI long su tubo portante D 40 mm,
costituito da due semigusci
e una fascetta serracavo per max
quattro condutture HVI long
Materiale: Materiale plastico
Diametro Ø: 50 mm
Staffa portafilo: Quadruplo

Fabbricato: DEHN
Tipo: BFS SR D50 4AE HVI KST
Art.: 819297
o similare.

Certificati

Caratteristiche tecniche

Materiale	Materiale plastico
Diametro Ø	50 mm
Staffa portafilo	Quadruplo

Prodotto 819297 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819297 è stato aggiunto al carrello.

Apri Web-Shop

Cartello indicatore

1 Prodotto

Art. 480597

GTIN (EAN) , Codice doganale (EU): , Peso lordo: , UM:

Immagini

Open PDF

Maggior informazioni

Cartello indicatore
Cartello indicatore "Tensione di passo e contatto" in caso di pericolo per tensioni di passo e contatto per le persone, secondo CEI EN 62305-3 (CEI 81-10/3)
Retro italiano:
"In caso di temporale è vietato soffermarsi entro una distanza inferiore a 3 m dalla calata."
Materiale: materiale plastico
Dimensioni: 300 x 210 x 1 mm
Fissaggio: [4x] Ø 6,5 mm

Fabbricato: DEHN
Tipo: null
Art.: 480597
o similare.

Caratteristiche tecniche

Materiale	materiale plastico
Dimensioni (lu x la x sp)	300 x 210 x 1 mm
Fissaggio	[4x] Ø 6,5 mm
Distanza fori	270 / 180 mm

Prodotto 480597 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 480597 è stato aggiunto al carrello.

Apri Web-Shop

Zoccolo in cemento

1 Prodotto

Art. 102075 BES 8.5KG KT10 16 D240 SET

GTIN (EAN) 4013364094215, Codice doganale (EU): 68109100, Peso lordo: 8.46 kg, UM: 120.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Zoccolo in cemento con cuneo
Zoccolo in cemento con cuneo, per punte di captazione Ø10 mm, lunghezza 1000 mm oppure distanziatore DEHNiso Ø16 mm, lunghezza fino a 675 mm (distanza 0,8 m) o staffa portafilo (Art. 253 279)
Peso totale: 8,5 kg
Diametro Ø: 240 mm
Materiale: cemento (C45/55)
Materiale cuneo / adattatore: INOX

Fabbricato: DEHN
Tipo: BES 8.5KG KT10 16 D240 SET
Art.: 102075
o similare.

Certificati

Caratteristiche tecniche

Peso totale	8,5 kg
Diametro Ø	240 mm
Materiale	cemento (C45/55)
Materiale cuneo / adattatore	INOX

Prodotto 102075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102075 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo con linguetta di connessione

1 Prodotto

Art. 202853 DLH AL ZS 20 23 V2A

GTIN (EAN) 4013364354166, Codice doganale (EU): 85389099, Peso lordo: 113.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti metallici per la posa della conduttura HVI
Staffa portafilo per tetti metallici con linguetta di connessione a forma di Z e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH AL ZS 20 23 V2A
Art.: 202853
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td	20-23 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Spessore materiale	2,5 mm
Staffa portafilo serraggio Td	20-23 mm
Posa del conduttore	fissa
Vite	e M8 x 25 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202853 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202853 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti

1 Prodotto

Art. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN (EAN) 4013364159846, Codice doganale (EU): 85389099, Peso lordo: 4.89 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti per la posa della conduttura HVI in acciaio inox
Staffa portafilo per tetti con cavallotto a due viti per la
posa della conduttura HVI su tetto piano.
Versione con blocco di calcestruzzo e piastra di base
Peso complessivo: ca. 4,7 kg
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
Art.: 253229
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 253229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253229 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per conduttura HVI / conduttura HVI light plus

1 Prodotto

Art. 275229 LH ZS 20 H10 B6.5X16 V2A

GTIN (EAN) 4013364102040, Codice doganale (EU): 85389099, Peso lordo: 61.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per conduttura CUI Altezza 10 mm
Staffa portafilo per la posa della
conduttura CUI su pareti e facciate
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-21 mm
Foro di fissaggio: 6,5 x 16 mm
Vite: M6 x 14 mm

Fabbricato: DEHN
Tipo: LH ZS 20 H10 B6.5X16 V2A
Art.: 275229
o similare.

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-21 mm
Foro di fissaggio	6,5 x 16 mm
Vite	dm M6 x 14 mm

Prodotto 275229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275229 è stato aggiunto al carrello.

Apri Web-Shop

Piastra base

1 Prodotto

Art. 253300 GP B10 H60 D300 KS GR

GTIN (EAN) 4013364129771, Codice doganale (EU): 85389099, Peso lordo: 196.67 g, UM: 24.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Piastra base
Piastra base per l'innesto (fissaggio) del distanziatore (Art. 253 315, 253 325), nonchè per la staffa portafilo (Art. 253 289), e per la protezione della copertura del tetto sotto la pietra in cemento (Art. 253 301)
Diametro Ø: 300 mm
Diametro Ø boccola d'innesto: 10 mm
Altezza: 60 mm
Materiale: materiale plastico

Fabbricato: DEHN
Tipo: GP B10 H60 D300 KS GR
Art.: 253300
o similare.

Caratteristiche tecniche

Diametro Ø	300 mm
Diametro Ø boccola d'innesto	10 mm
Altezza	60 mm
Materiale	materiale plastico
Colore	grigio ●

Prodotto 253300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253300 è stato aggiunto al carrello.

Apri Web-Shop

Nastro tenditore

1 Prodotto

Art. 106323 BRS SPB25 50.300 V2A

GTIN (EAN) 4013364097315, Codice doganale (EU): 85389099, Peso lordo: 121.50 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Nastro tenditore INOX
Nastro tenditore per il fissaggio (tesatura) delle staffe portafilo (ad es. Art. 275 319)
Materiale testa / nastro: INOX
Campo di serraggio Ø: 50-300 mm
Dimensioni nastro: 1100 x 25 x 0,3 mm
Materiale vite: INOX

Fabbricato: DEHN
Tipo: BRS SPB25 50.300 V2A
Art.: 106323
o similare.

Certificati

Caratteristiche tecniche

Materiale testa / nastro	INOX
Campo di serraggio Ø	50-300 mm
Dimensioni nastro	1100 x 25 x 0,3 mm
Materiale vite	INOX

Prodotto 106323 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106323 è stato aggiunto al carrello.

Apri Web-Shop

Base di supporto

1 Prodotto

Art. 102060 ULP KS D280 SW

GTIN (EAN) 4013364094987, Codice doganale (EU): 39269097, Peso lordo: 139.90 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Base di supporto esecuzione grande
Base di supporto per la protezione della copertura del tetto sotto lo zoccolo in cemento.
Adatto per zoccolo in cemento (Art. 102 075, 102 003)
Diametro Ø esterno: 280 mm
Diametro Ø esterno: 270 mm
Materiale: EVA
Colore: nero ●

Fabbricato: DEHN
Tipo: ULP KS D280 SW
Art.: 102060
o similare.

Caratteristiche tecniche

Diametro Ø esterno	280 mm
Diametro Ø esterno	270 mm
Materiale	EVA
Colore	nero ●

Prodotto 102060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102060 è stato aggiunto al carrello.

Apri Web-Shop

Distanziatore per conduttura HVI / conduttura HVI light plus

1 Prodotto

Art. 106815 DH ZS 20 D16 1270 GFK PA

GTIN (EAN) 4013364381506, Codice doganale (EU): 85389099, Peso lordo: 537.70 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Distanziatore per conduttura HVI PRFV
Distanziatore per conduttura HVI per la zona
della connessione terminale variabile
Per il montaggio in due zoccoli di cemento con sistema a cuneo
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Materiale staffa portafilo / adattatore: PA
Lunghezza: 1270 mm
Staffa portafilo serraggio Td: 20-21 mm
Filetto: M8

Fabbricato: DEHN
Tipo: DH ZS 20 D16 1270 GFK PA
Art.: 106815
o similare.

Caratteristiche tecniche

Materiale distanziatore	PRFV
Materiale staffa portafilo / adattatore	PA
Numero zoccoli	2 pezzi da 17 kg
Lunghezza	1270 mm
Lunghezza isolamento	1245 mm
Staffa portafilo serraggio Td	20-21 mm
Filetto	M8

Materiale distanziatore	PRFV
Materiale staffa portafilo / adattatore	PA
Numero zoccoli	2 pezzi da 17 kg
Lunghezza	1270 mm
Lunghezza isolamento	1245 mm
Staffa portafilo serraggio Td	20-21 mm
Posa conduttore	fissa
Filetto	M8
Vite	dh M6 x 13 mm

Prodotto 106815 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106815 è stato aggiunto al carrello.

Apri Web-Shop

Zoccolo in cemento

1 Prodotto

Art. 253301 BES 4.6KG SB10 180X180X70

GTIN (EAN) 4013364129788, Codice doganale (EU): 68109100, Peso lordo: 4.60 kg, UM: 24.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Zoccolo in cemento
Zoccolo in cemento per il fissaggio della piastra di base
Esecuzione: forma quadrata, aperta
Materiale: cemento (C35/45)
Dimensioni: 180 x 180 x 70 mm

Fabbricato: DEHN
Tipo: BES 4.6KG SB10 180X180X70
Art.: 253301
o similare.

Caratteristiche tecniche

Materiale	cemento (C35/45)
Dimensioni	180 x 180 x 70 mm

Prodotto 253301 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253301 è stato aggiunto al carrello.

Apri Web-Shop

Fascetta con staffa portafilo

1 Prodotto

Art. 275320 LH ZS 20 23 SB50.300 V2A

GTIN (EAN) 4013364099876, Codice doganale (EU): 85389099, Peso lordo: 250.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fascetta con staffa portafilo metallica
Fascetta con staffa portafilo metallica
Materiale staffa portafilo: INOX
Campo di serraggio Td della staffa portafilo: 20-23 mm
Campo di serraggio Ø tubo: 50-300 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 SB50.300 V2A
Art.: 275320
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Campo di serraggio Td della staffa portafilo	20-23 mm
Campo di serraggio Ø tubo	50-300 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275320 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275320 è stato aggiunto al carrello.

Apri Web-Shop

Tubo termorestringente grigio

1 Prodotto

Art. 819997 WSS L120 GR

GTIN (EAN) 4013364504394, Codice doganale (EU): 39173200, Peso lordo: 93.00 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

Tubo termorestringente in grigio
D 32 mm L 120 mm.
Per l’adattamento estetico
alla conduttura HVI.
Utilizzabile solo in combinazione con il
tubo termorestringente
nero.
Lunghezza: 120 mm
Diametro interno: 32 mm
Colore: grigio

Fabbricato: DEHN
Tipo: WSS L120 GR
Art.: 819997
o similare.

Caratteristiche tecniche

Lunghezza (l)	120 mm
Diametro interno (d)	32 mm
Colore	grigio

Prodotto 819997 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819997 è stato aggiunto al carrello.

Apri Web-Shop

Distanziatore per conduttura HVI light / HVI light plus

2 Prodotti

Art. 106852 DH ZS 20 D16 500 GFK PA

GTIN (EAN) 4013364119307, Codice doganale (EU): 85389099, Peso lordo: 229.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Distanziatore per conduttura HVI light PRFV
Distanziatore per conduttura HVI light per la zona
della connessione terminale o per la zona di adattamento
della conduttura HVI light
ad es. per il montaggio nello zoccolo di cemento con sistema a cuneo
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale staffa portafilo / adattatore: poliamide
Lunghezza: 500 mm
Lunghezza d'isolamento: 475 mm
Campo di serraggio Td della staffa portafilo: 20-21 mm
Filetto: M8
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm): 151 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DH ZS 20 D16 500 GFK PA
Art.: 106852
o similare.

Caratteristiche tecniche

Materiale distanziatore	PRFV
Materiale staffa portafilo / adattatore	poliamide
Lunghezza (l1)	500 mm
Campo di serraggio Td della staffa portafilo	20-21 mm
Filetto	M8
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm)	151 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale distanziatore	PRFV
Materiale staffa portafilo / adattatore	poliamide
Lunghezza (l1)	500 mm
Lunghezza d'isolamento (l2)	475 mm
Campo di serraggio Td della staffa portafilo	20-21 mm
Posa del conduttore	fissa
Filetto	M8
Vite	dh M6 x 13
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm)	151 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106852 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106852 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106812 DH ZS 20 D16 1000 GFK PA

GTIN (EAN) 4013364104907, Codice doganale (EU): 85389099, Peso lordo: 435.10 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Distanziatore per conduttura HVI light PRFV
Distanziatore per conduttura HVI light per la zona
della connessione terminale o per la zona di adattamento
della conduttura HVI light
ad es. per il montaggio nello zoccolo di cemento con sistema a cuneo
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale staffa portafilo / adattatore: poliamide
Lunghezza: 1000 mm
Lunghezza d'isolamento: 975 mm
Campo di serraggio Td della staffa portafilo: 20-21 mm
Filetto: M8
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm): 98 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DH ZS 20 D16 1000 GFK PA
Art.: 106812
o similare.

Caratteristiche tecniche

Materiale distanziatore	PRFV
Materiale staffa portafilo / adattatore	poliamide
Lunghezza (l1)	1000 mm
Campo di serraggio Td della staffa portafilo	20-21 mm
Filetto	M8
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm)	98 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale distanziatore	PRFV
Materiale staffa portafilo / adattatore	poliamide
Lunghezza (l1)	1000 mm
Lunghezza d'isolamento (l2)	975 mm
Campo di serraggio Td della staffa portafilo	20-21 mm
Posa del conduttore	fissa
Filetto	M8
Vite	dh M6 x 13
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm)	98 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106812 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106812 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti con scanalatura a serraggio (ad es. RIB-ROOF Speed 500 Fa. Zambelli)

1 Prodotto

Art. 202851 DLH KF ZS 20 23 V2A

GTIN (EAN) 4013364354142, Codice doganale (EU): 85389099, Peso lordo: 212.40 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura a serraggio e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: circa 18 / 22 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH KF ZS 20 23 V2A
Art.: 202851
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Campo di serraggio	circa 18 / 22 mm
Staffa portafilo serraggio Td	20-23 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Spessore materiale	2,5 mm
Campo di serraggio	circa 18 / 22 mm
Staffa portafilo serraggio Td	20-23 mm
Posa del conduttore	fissa
Vite	e M8 x 25, mM6 x 16 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202851 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202851 è stato aggiunto al carrello.

Apri Web-Shop

Fascetta serracavo

2 Prodotti

Art. 819998 KB UVB 460X7.6 SW

GTIN (EAN) 4013364494251, Codice doganale (EU): 39209200, Peso lordo: 6.90 g, UM: 100.00 pz.

Immagini

Maggior informazioni

Fascetta serracavo per la posa
della conduttura HVI light plus
Lunghezza: 460 mm
Larghezza: 7,6 mm
Materiale: Poliamide 6.6
Esecuzione: Resistente ai raggi UV

Fabbricato: DEHN
Tipo: KB UVB 460X7.6 SW
Art.: 819998
o similare.

Caratteristiche tecniche

Lunghezza	460 mm
Materiale	Poliamide 6.6
Esecuzione	Resistente ai raggi UV

Prodotto 819998 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819998 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819999 KB UVB 546X13 SW

GTIN (EAN) 4013364222779, Codice doganale (EU): 39209200, Peso lordo: 16.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Fascetta serracavo per la posa
della conduttura HVI.
Lunghezza: 546 mm
Larghezza: 13,2 mm
Materiale: Poliamide 6.6
Esecuzione: Resistente ai raggi UV

Fabbricato: DEHN
Tipo: KB UVB 546X13 SW
Art.: 819999
o similare.

Caratteristiche tecniche

Lunghezza	546 mm
Materiale	Poliamide 6.6
Esecuzione	Resistente ai raggi UV

Prodotto 819999 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819999 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo

1 Prodotto

Art. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN (EAN) 4013364159877, Codice doganale (EU): 85389099, Peso lordo: 182.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per la posa della conduttura HVI in acciaio inox
Staffa portafilo con cavallotto a due viti per la
posa della conduttura HVI su tetto piano.
Materiale: INOX
Staffa portafilo serraggio Td: 20-23 mm
Altezza staffa portafilo: 125 mm
Perno: Ø16 mm (cuneo)

Fabbricato: DEHN
Tipo: LH ZS 20 23 KT D16 L85 V2A
Art.: 253279
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Staffa portafilo serraggio Td	20-23 mm
Altezza staffa portafilo	125 mm
Perno	Ø16 mm (cuneo)

Prodotto 253279 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253279 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti con scanalatura verticale

1 Prodotto

Art. 202852 DLH SF ZS 20 23 V2A

GTIN (EAN) 4013364354159, Codice doganale (EU): 85389099, Peso lordo: 157.80 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura verticale e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: 0,7-8 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH SF ZS 20 23 V2A
Art.: 202852
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Campo di serraggio	0,7-8 mm
Staffa portafilo serraggio Td	20-23 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Spessore materiale	2,5 mm
Campo di serraggio	0,7-8 mm
Staffa portafilo serraggio Td	20-23 mm
Posa del conduttore	fissa
Vite	e M8 x 25, mM6 x 16 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202852 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202852 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo

1 Prodotto

Art. 275252 LH ZS 20 23 B5.5X10 V2A

GTIN (EAN) 4013364155626, Codice doganale (EU): 85389099, Peso lordo: 49.00 g, UM: 25.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con asola INOX
Staffa portafilo con asola per montaggio a parete
con morsetto a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Foro di fissaggio: 5,5 x 10 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 B5.5X10 V2A
Art.: 275252
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Foro di fissaggio	5,5 x 10 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275252 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275252 è stato aggiunto al carrello.

Apri Web-Shop

Nastro per fascetta

1 Prodotto

Art. 540901 SPB 25X0.3 L100M V2A

GTIN (EAN) 4013364076525, Codice doganale (EU): 73269098, Peso lordo: 6.30 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Nastro per fascetta
Nastro per fascetta da tagliare p.es. con cesoia
Materiale: INOX
Dimensioni nastro: 25 x 0,3 mm
Lunghezza: 100 m

Fabbricato: DEHN
Tipo: SPB 25X0.3 L100M V2A
Art.: 540901
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Dimensioni nastro (la x sp)	25 x 0,3 mm
Lunghezza	100 m

Prodotto 540901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540901 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo

1 Prodotto

Art. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN (EAN) 4013364159860, Codice doganale (EU): 85389099, Peso lordo: 94.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con cavallotto a due viti per la
posa della conduttura HVI su tetto piano.
Materiale: INOX
Staffa portafilo serraggio Td: 20-23 mm
Altezza staffa portafilo: 87 mm
Perno: Ø10 mm (innesto)

Fabbricato: DEHN
Tipo: LH ZS 20 23 DS10 L75 V2A
Art.: 253289
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Staffa portafilo serraggio Td	20-23 mm
Altezza staffa portafilo	87 mm
Perno	Ø10 mm (innesto)

Prodotto 253289 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253289 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto separato per fascetta

1 Prodotto

Art. 106324 SPK 25X0.3 V2A

GTIN (EAN) 4013364099074, Codice doganale (EU): 85389099, Peso lordo: 51.70 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto separato per fascetta INOX
Morsetto separato per fascetta in combinazione con nastro per fascetta (Art. 540 901) con diametri di tubi più grandi
Materiale morsetto: INOX
Nastro: 25 x 0,3 mm
Vite: M8 x 20 mm
Materiale vite: INOX

Fabbricato: DEHN
Tipo: SPK 25X0.3 V2A
Art.: 106324
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Nastro (la x sp)	25 x 0,3 mm
Vite	di M8 x 20 mm
Materiale vite	INOX

Prodotto 106324 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106324 è stato aggiunto al carrello.

Apri Web-Shop

Base di supporto

1 Prodotto

Art. 102050 ULP KS D370 SW

GTIN (EAN) 4013364045996, Codice doganale (EU): 39269097, Peso lordo: 217.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Base di supporto esecuzione piccola
Base di supporto per la protezione della copertura del tetto sotto lo zoccolo in cemento.
Adatto per zoccolo in cemento (Art. 102 075, 102 003)
Diametro Ø esterno: 370 mm
Diametro Ø esterno: 360 mm
Materiale: EVA
Colore: nero ●

Fabbricato: DEHN
Tipo: ULP KS D370 SW
Art.: 102050
o similare.

Caratteristiche tecniche

Diametro Ø esterno	370 mm
Diametro Ø esterno	360 mm
Materiale	EVA
Colore	nero ●

Prodotto 102050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102050 è stato aggiunto al carrello.

Apri Web-Shop

Distanziatore con elemento di equipotenzialità per conduttura HVI light plus

1 Prodotto

Art. 105466 DH PAE 18 D16 1000 AL V2A

GTIN (EAN) 4013364484900, Codice doganale (EU): 85389099, Peso lordo: 670.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Distanziatore con elemento PA Lunghezza 1000 mm
Distanziatore per la creazione della zona
terminale variabile della conduttura HVI light plus
Con morsetto MV per il collegamento
Td 16 mm / Td 8-10 mm.
Lo zoccolo in cemento (art. n. 102 010, peso 17 Kg) e
la piastra di base (art. n. 102 050) sono da ordinare
separatamente.
Materiale del distanziatore: Al
Lunghezza del distanziatore: 1000 mm
Staffa portafilo serraggio Td: 18 mm
Materiale della staffa portafilo: INOX
Campo di fissaggio Td del morsetto MV: 8-10 / 16 mm
Materiale del morsetto: Al
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DH PAE 18 D16 1000 AL V2A
Art.: 105466
o similare.

Certificati

Caratteristiche tecniche

Materiale del distanziatore	Al
Lunghezza del distanziatore	1000 mm
Staffa portafilo serraggio Td	18 mm
Materiale della staffa portafilo	INOX
Campo di fissaggio Td del morsetto MV	8-10 / 16 mm
Materiale del morsetto	Al
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105466 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105466 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo

1 Prodotto

Art. 275259 LH ZS 20 23 KS H10 V2A

GTIN (EAN) 4013364155633, Codice doganale (EU): 85389099, Peso lordo: 52.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con zoccolo in plastica INOX
Staffa portafilo con zoccolo in plastica per montaggio
su parete con morsetto a cavallotto a due viti
(non nella zone del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M8
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 KS H10 V2A
Art.: 275259
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Filetto	M8
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275259 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275259 è stato aggiunto al carrello.

Apri Web-Shop

Staffa portafilo per tetti

1 Prodotto

Art. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN (EAN) 4013364159853, Codice doganale (EU): 85389099, Peso lordo: 8.70 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti per la posa della conduttura HVI in acciaio inox
Staffa portafilo per tetti con cavallotto a due viti per la
posa della conduttura HVI su tetto piano.
Versione con blocco di calcestruzzo e piastra di base
Peso complessivo: ca. 8,6 kg
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
Art.: 253239
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	20-23 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 253239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253239 è stato aggiunto al carrello.

Apri Web-Shop

Fascetta con staffa portafilo

1 Prodotto

Art. 275330 LH ZS 20 SB50.300 PA V2A

GTIN (EAN) 4013364105065, Codice doganale (EU): 85389099, Peso lordo: 218.30 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fascetta con staffa portafilo in poliamide
Fascetta con staffa portafilo in poliamide
Materiale staffa portafilo: poliamide
Campo di serraggio Td della staffa portafilo: 20-21 mm
Campo serraggio Ø tubo: 50-300 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 SB50.300 PA V2A
Art.: 275330
o similare.

Caratteristiche tecniche

Materiale staffa portafilo	poliamide
Campo di serraggio Td della staffa portafilo	20-21 mm
Campo serraggio Ø tubo	50-300 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275330 è stato aggiunto al carrello.

Apri Web-Shop

Adattatore per la posa della conduttura HVI light / conduttura HVI / conduttura HVI light plus su tetto piano.

1 Prodotto

Art. 253026 RLA 20 FB K SW

GTIN (EAN) 4013364100169, Codice doganale (EU): 39269097, Peso lordo: 9.50 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Adattatore per la posa della conduttura HVI su tetto piano
Adattatore per la posa della conduttura HVI su tetto piano o
anche per la conduttura HVI light da innestare sulla
staffa portafilo per tetti tipo FB (n. art. 253 015) e
KF (n. art. 253 030)
Colore: nero ●
Staffa portafilo serraggio tondo: 20-21 mm

Fabbricato: DEHN
Tipo: RLA 20 FB K SW
Art.: 253026
o similare.

Caratteristiche tecniche

Materiale	materiale plastico
Colore	nero ●
Staffa portafilo serraggio tondo	20-21 mm

Prodotto 253026 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253026 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione	forma quadrata, aperta
Materiale	cemento (C35/45)
Dimensioni	180 x 180 x 70 mm

Lunghezza	460 mm
Larghezza	7,6 mm
Materiale	Poliamide 6.6
Esecuzione	Resistente ai raggi UV

Accessori per la conduttura HVI light plus

Staffa portafilo per tetti con scanalatura verticale arrotondata

Art. 202850 DLH RSF ZS 20 23 V2A

Non siete autorizzati per eseguire un download 202850.stp

Non siete autorizzati per eseguire un download 202850.igs

Non siete autorizzati per eseguire un download 202850.jt

Non siete autorizzati per eseguire un download 202850.dwg

Non siete autorizzati per eseguire un download 202850.dxf

Prodotto 202850 è stato aggiunto al blocco note.

Prodotto 202850 è stato aggiunto al carrello.

Staffa portafilo per tetti

Art. 202829 DLH ZS 20 23 H55 L205 V2A

Non siete autorizzati per eseguire un download 202829.stp

Non siete autorizzati per eseguire un download 202829.igs

Non siete autorizzati per eseguire un download 202829.jt

Non siete autorizzati per eseguire un download 202829.dwg

Non siete autorizzati per eseguire un download 202829m_D.dxf

Prodotto 202829 è stato aggiunto al blocco note.

Prodotto 202829 è stato aggiunto al carrello.

Adattatore per la posa della conduttura HVI su tetti piani

Art. 253027 RLA 23 FB K SW

Non siete autorizzati per eseguire un download 253027.stp

Non siete autorizzati per eseguire un download 253027.igs

Non siete autorizzati per eseguire un download 253027.jt

Non siete autorizzati per eseguire un download 253027.dwg

Non siete autorizzati per eseguire un download 253027m_D.dxf

Prodotto 253027 è stato aggiunto al blocco note.

Prodotto 253027 è stato aggiunto al carrello.

Staffa portafilo per tetti piani

Art. 253015 DLH FB 8 LO 100X100X70

Non siete autorizzati per eseguire un download 253015.stp

Non siete autorizzati per eseguire un download 253015.igs

Non siete autorizzati per eseguire un download 253015.jt

Non siete autorizzati per eseguire un download 253015.dwg

Non siete autorizzati per eseguire un download 253015m_D.dxf

Prodotto 253015 è stato aggiunto al blocco note.

Prodotto 253015 è stato aggiunto al carrello.

Staffa portafilo

Art. 275251 LH ZS 20 23 GM6 V2A

Non siete autorizzati per eseguire un download 275251.stp

Non siete autorizzati per eseguire un download 275251.igs

Non siete autorizzati per eseguire un download 275251.jt

Non siete autorizzati per eseguire un download 275251.dwg

Non siete autorizzati per eseguire un download 275250m_D.dxf

Prodotto 275251 è stato aggiunto al blocco note.

Prodotto 275251 è stato aggiunto al carrello.

Art. 275250 LH ZS 20 23 GM8 V2A

Non siete autorizzati per eseguire un download 275250.stp

Non siete autorizzati per eseguire un download 275250.igs

Non siete autorizzati per eseguire un download 275250.jt

Non siete autorizzati per eseguire un download 275250.dwg

Non siete autorizzati per eseguire un download 275250m_D.dxf

Prodotto 275250 è stato aggiunto al blocco note.

Prodotto 275250 è stato aggiunto al carrello.

Cartello indicatore

Art. 480595 HWS 70X30 APA FR IT K

Prodotto 480595 è stato aggiunto al blocco note.

Prodotto 480595 è stato aggiunto al carrello.

Zoccolo in cemento

Art. 102010 BES 17KG KT16 D337 SET

Non siete autorizzati per eseguire un download 102010.stp

Non siete autorizzati per eseguire un download 102010.igs

Non siete autorizzati per eseguire un download 102010.jt

Non siete autorizzati per eseguire un download 102010.dwg

Non siete autorizzati per eseguire un download 102010m_E.dxf

Prodotto 102010 è stato aggiunto al blocco note.

Prodotto 102010 è stato aggiunto al carrello.

Staffa portafilo per conduttura HVI / conduttura HVI light plus

Art. 275220 LH ZS 20 H19 IGM8 GR PA

Non siete autorizzati per eseguire un download 275220.stp

Non siete autorizzati per eseguire un download 275220.igs

Non siete autorizzati per eseguire un download 275220.jt

Non siete autorizzati per eseguire un download 275220.dwg

Non siete autorizzati per eseguire un download 275220m_D.dxf

Prodotto 275220 è stato aggiunto al blocco note.

Prodotto 275220 è stato aggiunto al carrello.

Staffa portafilo per il fissaggio del nastro tenditore

Art. 275319 LH ZS 20 23 SBH 25X0.3 V2A

Non siete autorizzati per eseguire un download 275319.stp

Non siete autorizzati per eseguire un download 275319.igs
