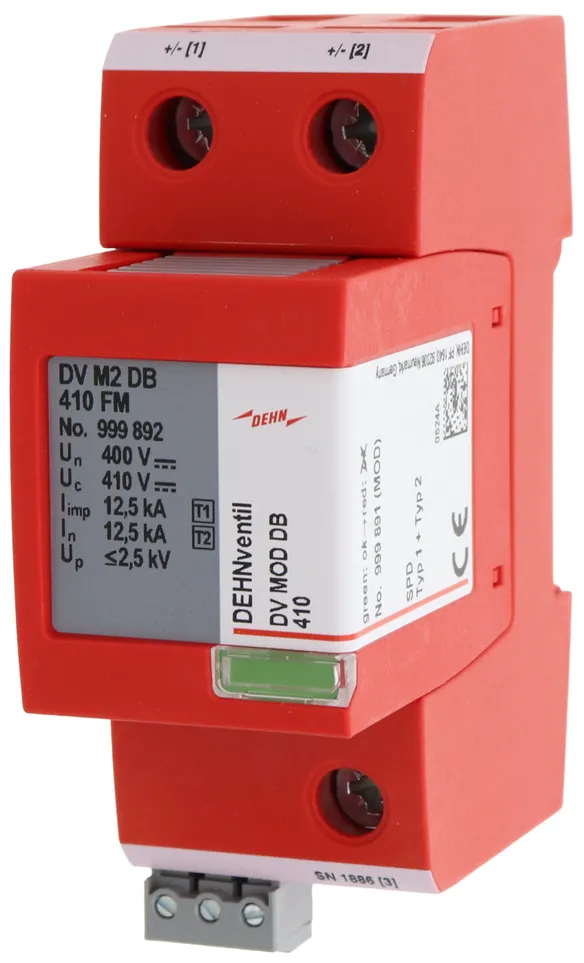

DEHNventil modulare SN

DEHNventil M2 DB 410 FM

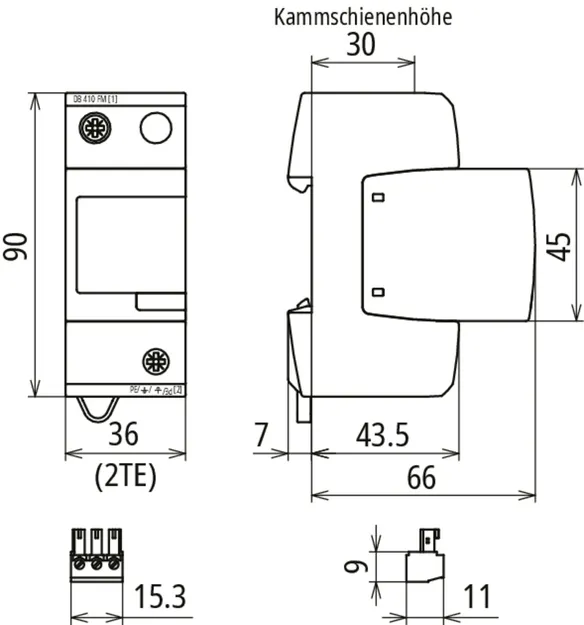

Scaricatore combinato modulare per reti a 400 V DC, utilizzabile in combinazione con lo scaricatore di disturbi DV M2 410 SN1886 FM (Art. n. 961 149).

1 Prodotto

Art. 999892 DV M2 DB 410 FM

GTIN (EAN) 4013364521353, Codice doganale (EU): 85363090, Peso lordo: 314.27 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Fabbricato: DEHN
Tipo: DV M2 DB 410 FM
Art.: 999892
o similare.

Caratteristiche tecniche

SPD secondo CDV IEC 61643-41	Tipo 1 + tipo 2
Tensione massima continuativa DC (U_C )	410 V
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> DC-] (I_imp )	12,5 kA
Livello di protezione [DC+ --> DC-] (U_P )	≤ 2,5 kV
Prefusibile max fino a I_K = 4 kA	160 A gG
Contatto di segnalazione remota / forma di contatto	sì / contatto di scambio

VA-Tabelle
SPD secondo CDV IEC 61643-41	Tipo 1 + tipo 2
Tensione nominale DC (U_N )	400 V
Tensione massima continuativa DC (U_C )	410 V
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> DC-] (I_imp )	12,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [DC+ -> DC-] (I_n )	12,5 kA
Livello di protezione [DC+ --> DC-] (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente di rete (I_fi )	4 kA_eff
Limitazione di corrente susseguente / selettività	Un fusibile da 35 A gG non interviene fino a 4 kA_eff(prosp.)
Tenuta al cortocircuito (I_SCCR )	4 kA_eff
Tempo d’intervento (t_A )	≤ 100 ns
Prefusibile max fino a I_K = 4 kA	160 A gG
Tensione TOV (U_T) – caratteristica	808 V / 120 min. - tenuta
Temperatura d’esercizio [in derivazione]/[passante] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	6 mm²monofilo / a filo sottile
Sezione del collegamento (max)	35 mm²multifilo / 25 mm²a filo sottile
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
Luogo d’installazione	Spazio interno
Grado di protezione	IP 20

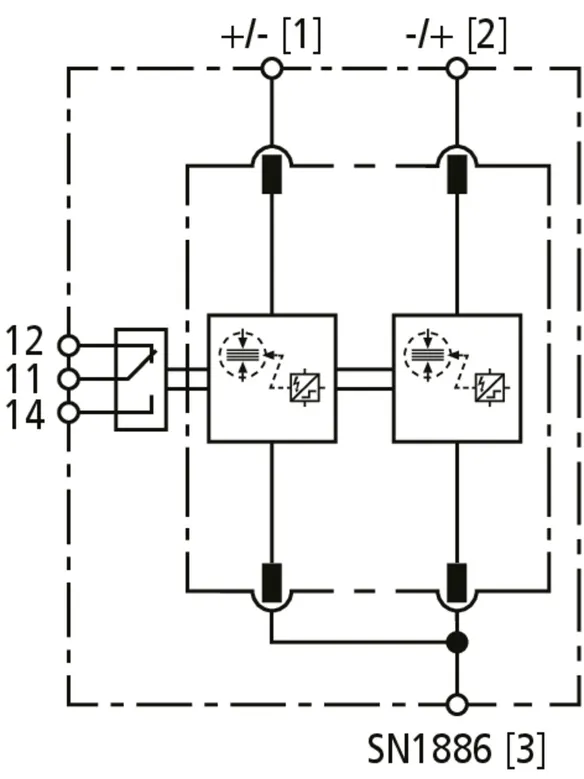

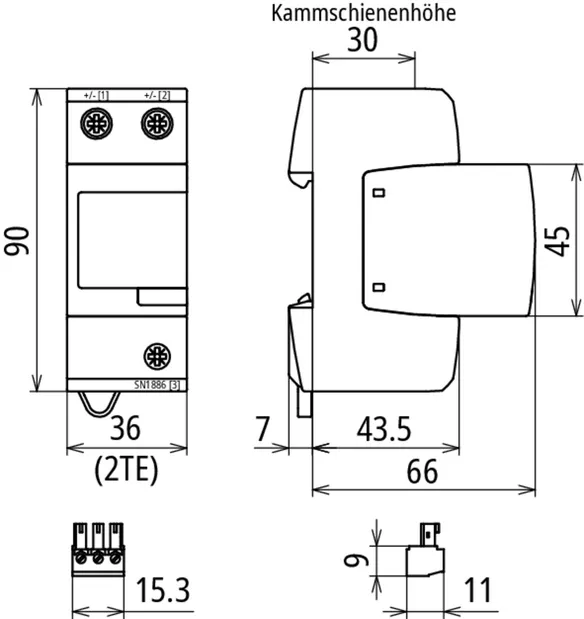

Dimensioni di montaggio	2 Unità modulare, DIN 43880
Contatto di segnalazione remota / forma di contatto	sì / contatto di scambio
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti segnalazione remota	max. 1,5 mm² monofilo / a filo sottile

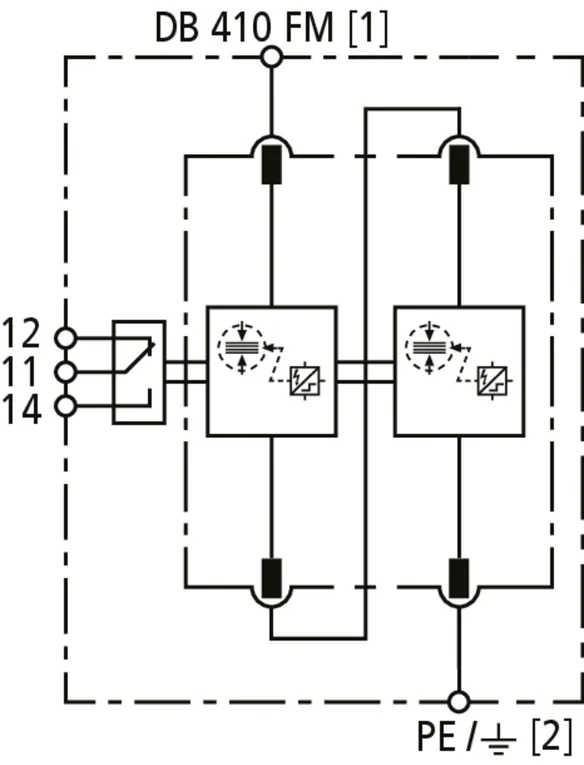

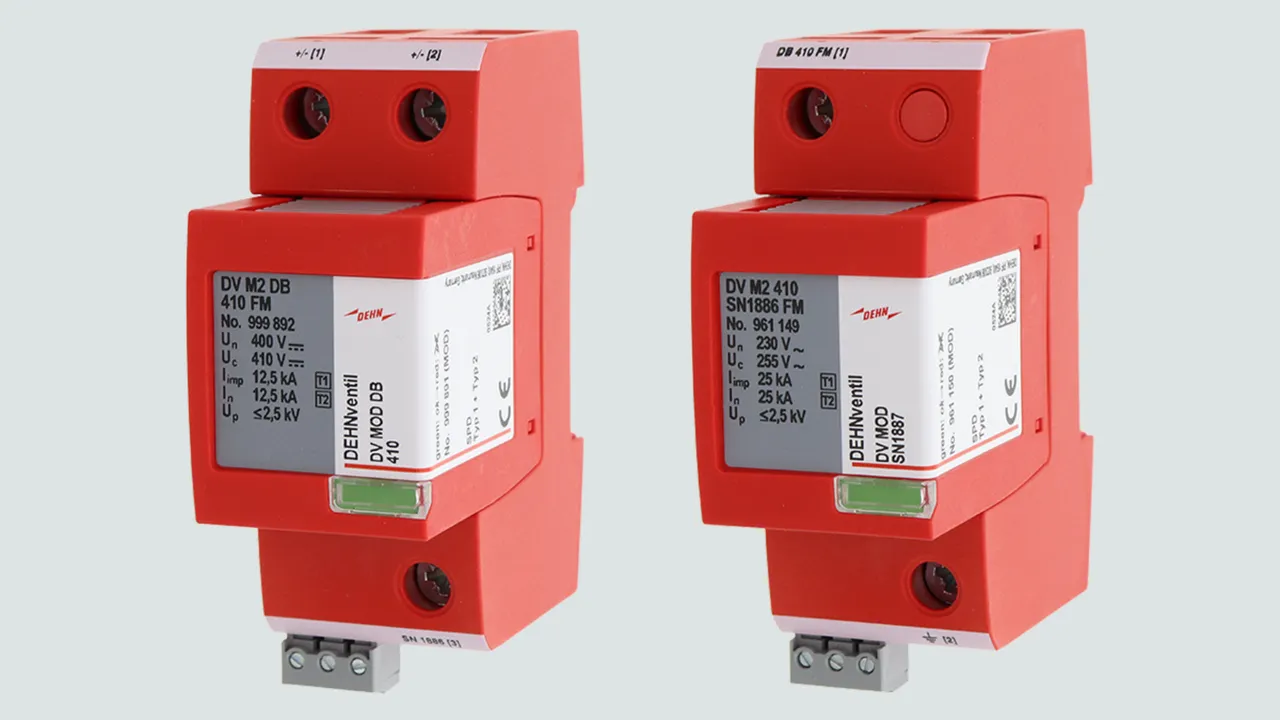

DV M2 SN1886 FM in combinazione con DV M2 DB 410 FM
Nessuna risposta del circuito fino a 400 V DC + 250 V AC (interferenza permanente, conformemente a Ril 819.0804)	Sì
Nessuna risposta del circuito fino a 1500 V AC (interferenza di breve durata, conformemente a Ril 819.0804)	sì
Tensione impulsiva nominale di innesco in conformità alla norma IEC 62561-3 (U_imp )	< 3 kV
Interferenza da fulmine 750 V DC 4 kA (I_SCCR )	1,5 kA (10/350 µs)
Corrente impulsiva di scarica complessiva in conformità alla norma IEC 61643-41 [DC+, DC- -->PE] (I_totale )	25 kA
