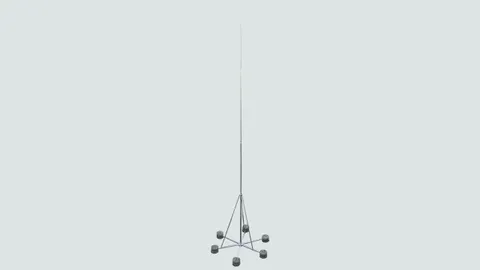

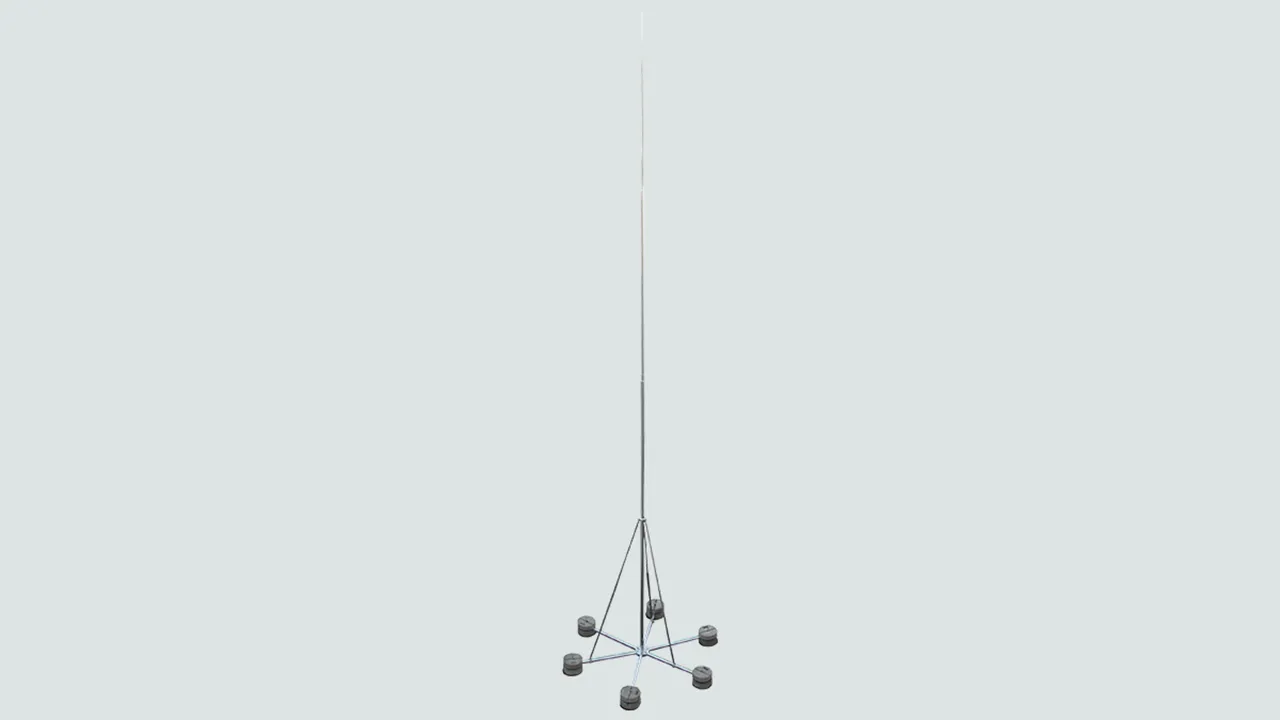

Aste di captazione indipendenti da 10 e 11 m

Con esapode pieghevole per la protezione di grandi costruzioni sul tetto o per la realizzazione su terreno compattato senza lavori di fondazione. Adattamento all'inclinazione del tetto fino a max 10°.
Lo zoccolo in cemento sovrapponibile (Art. 102 010) e la base di supporto (Art. 102 050) sono da ordinare separatamente.

I tubi con riduzione di diametro vengono inseriti e poi avvitati.
La lunghezza di trasporto ammonta a ca. 5000 mm.

Componenti:
asta di captazione costituita da segmenti in alluminio con riduzione di diametro
– tubo Ø 60 x 5 mm, lunghezza ca. 5000
– tubo Ø 40 x 5 mm, lunghezza ca. 2500 mm o 3000 mm
– asta di captazione Ø22/16/10 mm; lunghezza ca. 2500 mm o 3000 mm
Esapode compreso di montanti in alluminio 20 x 20 x 2 mm, per zoccolo in cemento con cuneo
– cavallotto doppio per 2x Td 8-10 mm

Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

Altezza libera 10 m

1 Prodotto

Art. 105910 FS D60 10 10M AL SBS STTZN

GTIN (EAN) 4013364256941, Codice doganale (EU): 85389099, Peso lordo: 53.30 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105910.stp

      Non siete autorizzati per eseguire un download 105910.stp

      Login
    • 105910.igs

      Non siete autorizzati per eseguire un download 105910.igs

      Login
    • 105910.jt

      Non siete autorizzati per eseguire un download 105910.jt

      Login
    • 105910.dwg

      Non siete autorizzati per eseguire un download 105910.dwg

      Login
    • 105910m_D.dxf

      Non siete autorizzati per eseguire un download 105910m_D.dxf

      Login

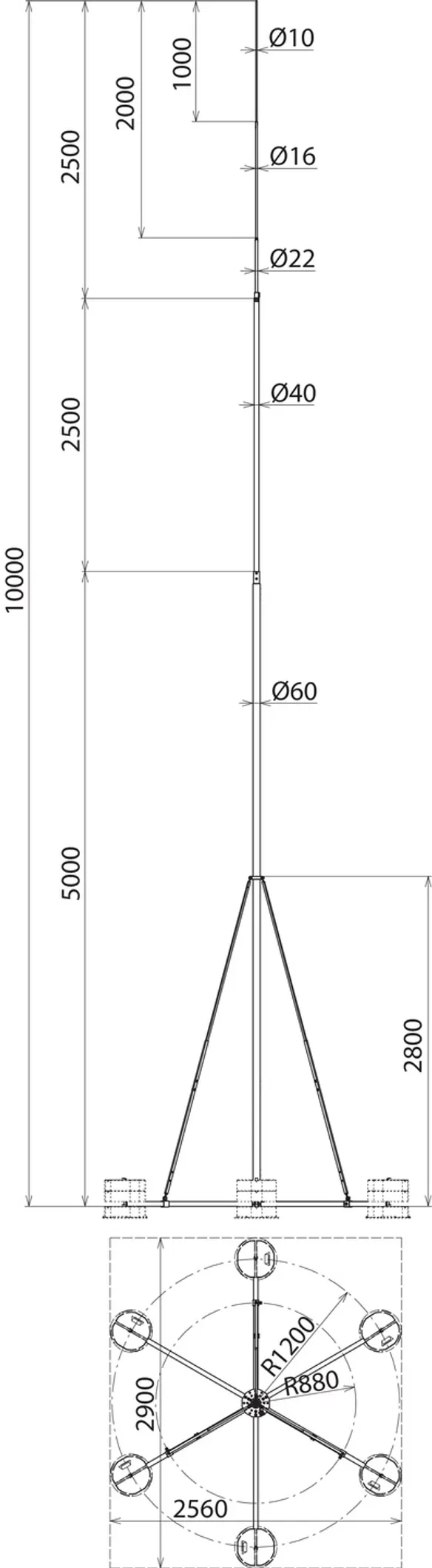

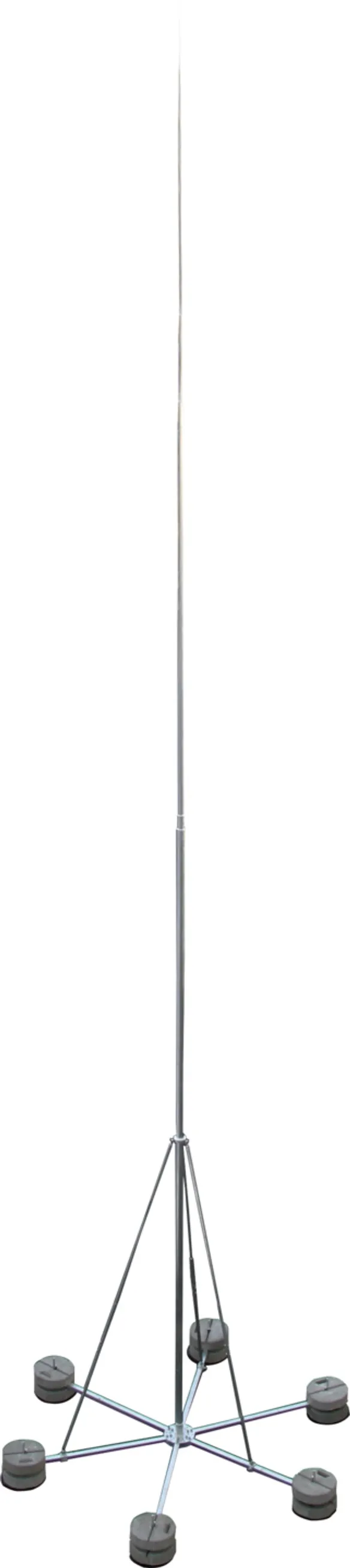

Asta di captazione indipendente, altezza 10 m
Asta di captazione indipendente, 10 m con
esapode pieghevole
per la protezione di grandi strutture installate su tetto
o per la collocazione su terreno compatto
senza lavori di fondazione.
Adattamento all’inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 140 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Altezza: 10000 mm
Raggio: 1200 mm
Max. velocità delle raffiche di vento con 12 zoccoli da 17 Kg : 121 km/h
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg: 140 km/h
Ingombro esapode: 2900 x 2560 mm
Materiale esapode: Fe/tZn
Materiale palo di captazione/asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)
Carico su superficie con 12 zoccoli da 17 Kg: 268 kg
Carico su superficie con 18 zoccoli da 17 Kg : 370 kg

Fabbricato: DEHN
Tipo: FS D60 10 10M AL SBS STTZN
Art.: 105910
o similare.

Certificati



Caratteristiche tecniche

Altezza 10000 mm
Raggio 1200 mm
Max. velocità delle raffiche di vento con 12 zoccoli da 17 Kg 121 km/h
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg 140 km/h
Ingombro esapode 2900 x 2560 mm
Materiale esapode Fe/tZn
Materiale palo di captazione/asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)
Carico su superficie con 12 zoccoli da 17 Kg 268 kg
Carico su superficie con 18 zoccoli da 17 Kg 370 kg

Prodotto 105910 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105910 è stato aggiunto al carrello.

Apri Web-Shop

Altezza libera 11 m

1 Prodotto

Art. 105911 FS D60 10 11M AL SBS STTZN

GTIN (EAN) 4013364256958, Codice doganale (EU): 85389099, Peso lordo: 54.40 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 105911.stp

      Non siete autorizzati per eseguire un download 105911.stp

      Login
    • 105911.igs

      Non siete autorizzati per eseguire un download 105911.igs

      Login
    • 105911.jt

      Non siete autorizzati per eseguire un download 105911.jt

      Login
    • 105911.dwg

      Non siete autorizzati per eseguire un download 105911.dwg

      Login
    • 105911m_D.dxf

      Non siete autorizzati per eseguire un download 105911m_D.dxf

      Login
Asta di captazione indipendente, altezza 11 m
Asta di captazione indipendente, 11 m con
esapode pieghevole
per la protezione di grandi strutture installate su tetto
o per la collocazione su terreno compatto
senza lavori di fondazione.
Adattamento all’inclinazione del tetto fino a max 10 gradi.
Le aste di captazione sono dimensionate secondo
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) per una
velocità delle raffiche di vento non superiore a 135 km/h.
Lo zoccolo in cemento sovrapponibile (art. n. 102 010) e la
piastra di base (art. n. 102 050) sono da ordinare separatamente.
Altezza: 11000 mm
Raggio: 1200 mm
Max. velocità delle raffiche di vento con 12 zoccoli da 17 Kg : 112 km/h
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg: 135 km/h
Ingombro esapode: 2900 x 2560 mm
Materiale esapode: Fe/tZn
Materiale palo di captazione/asta di captazione: Al
Riferimento norma: CEI EN 62561-(1+2)
Carico su superficie con 12 zoccoli da 17 Kg: 269 kg
Carico su superficie con 18 zoccoli da 17 Kg : 371 kg

Fabbricato: DEHN
Tipo: FS D60 10 11M AL SBS STTZN
Art.: 105911
o similare.

Certificati



Caratteristiche tecniche

Altezza 11000 mm
Raggio 1200 mm
Max. velocità delle raffiche di vento con 12 zoccoli da 17 Kg 112 km/h
Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg 135 km/h
Ingombro esapode 2900 x 2560 mm
Materiale esapode Fe/tZn
Materiale palo di captazione/asta di captazione Al
Riferimento norma CEI EN 62561-(1+2)
Carico su superficie con 12 zoccoli da 17 Kg 269 kg
Carico su superficie con 18 zoccoli da 17 Kg 371 kg
