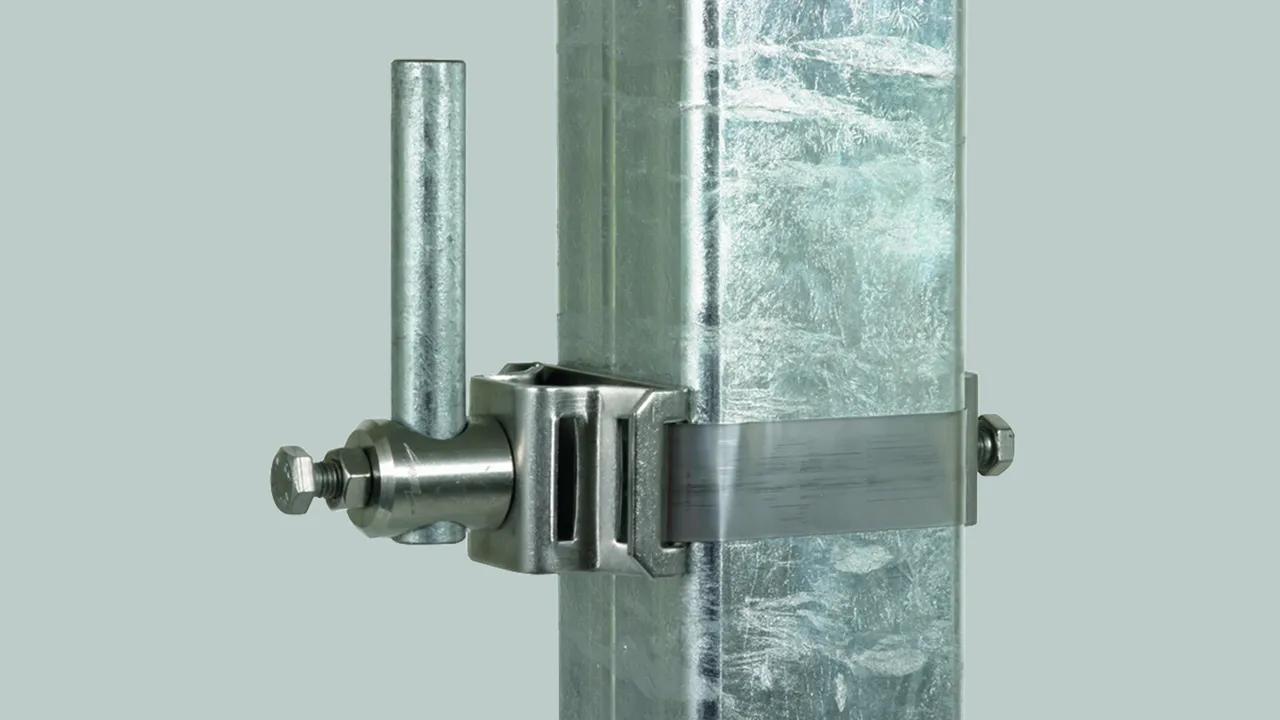

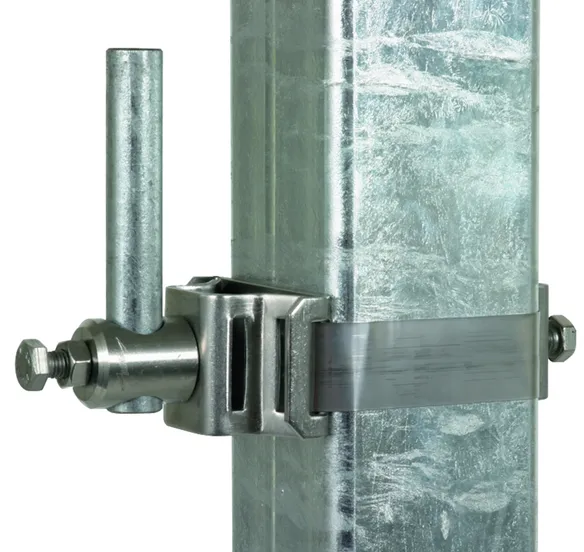

Fascetta di fissaggio per asta di captazione
:quality(98)/www.dehn.it/store/f/44170816/HDVORSCHAU/540105_16-9.jpg)
:quality(98)/www.dehn.it/store/f/44170816/HDVORSCHAU/540105_16-9.jpg)
Per il fissaggio e contemporaneamente il collegamento resistente alla corrente di fulmine dell'asta di captazione, p.es. su supporti metallici di impianti FV (profilo quadrato). Tipicamente usata su costruzioni in acciaio oppure costruzioni in cemento armato.
In caso di montaggio su tubi si deve smontare la piastra di pressione (piastra piatta angolata 2 volte).
Ogni asta di captazione deve essere montata con 2 fascette di fissaggio.
Durante il montaggio si deve rispettare, considerando il carico del vento, la relativa lunghezza libera massima dell'asta di captazione.
In caso di montaggio su tubi si deve smontare la piastra di pressione (piastra piatta angolata 2 volte).
Ogni asta di captazione deve essere montata con 2 fascette di fissaggio.
Durante il montaggio si deve rispettare, considerando il carico del vento, la relativa lunghezza libera massima dell'asta di captazione.
Art. 540105 BRS 50.300 BB16 8 V2A
GTIN (EAN) 4013364115880, Codice doganale (EU): 85359000, Peso lordo: 359.30 g, UM: 1.00 pz.
:quality(98)/www.dehn.it/store/f/44170828/HDVORSCHAU/540105.jpg)
:quality(98)/www.dehn.it/store/f/44170828/HDVORSCHAU/540105.jpg)
:quality(98)/www.dehn.it/store/f/44170829/HDVORSCHAU/540105m_D.jpg)
:quality(98)/www.dehn.it/store/f/44170829/HDVORSCHAU/540105m_D.jpg)

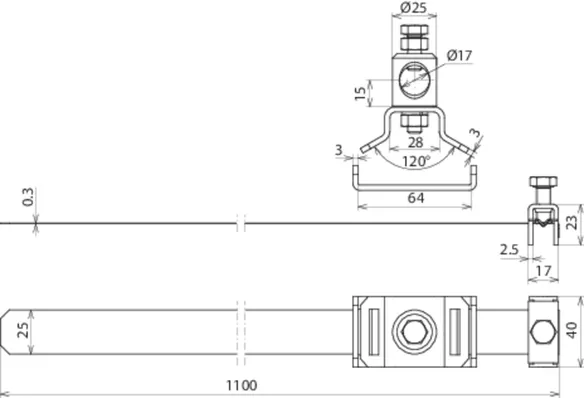

Caratteristiche tecniche
| Materiale testa / nastro | INOX |
| Campo serraggio profilo quadrato | 40 x 60 fino a 70 x 70 mm |
| Campo serraggio tubo | 50-300 mm |
| Collegamento Td | 16 mm |
| Dimensioni nastro | 1100 x 25 x 0,3 mm |
| Riferimento norma | CEI EN 62561-1 |
| *) Per l’attribuzione precisa vedere il certificato di prova. | |
