Morsetti per ambienti Ex Zona 2/22

Morsetti con grova per connessione/collegamento di conduttori tondi e piatti in ambienti con pericolo di esplosione Zona 2/22. I morsetti sono conformi a CEI EN 62305-3 allegato 2 (CEI 81-10/3 allegato 2) assicurati contro l'allentamento autonomo.

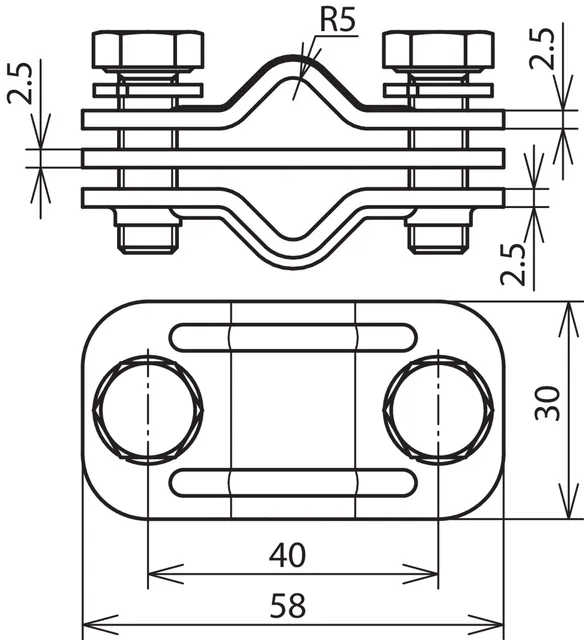

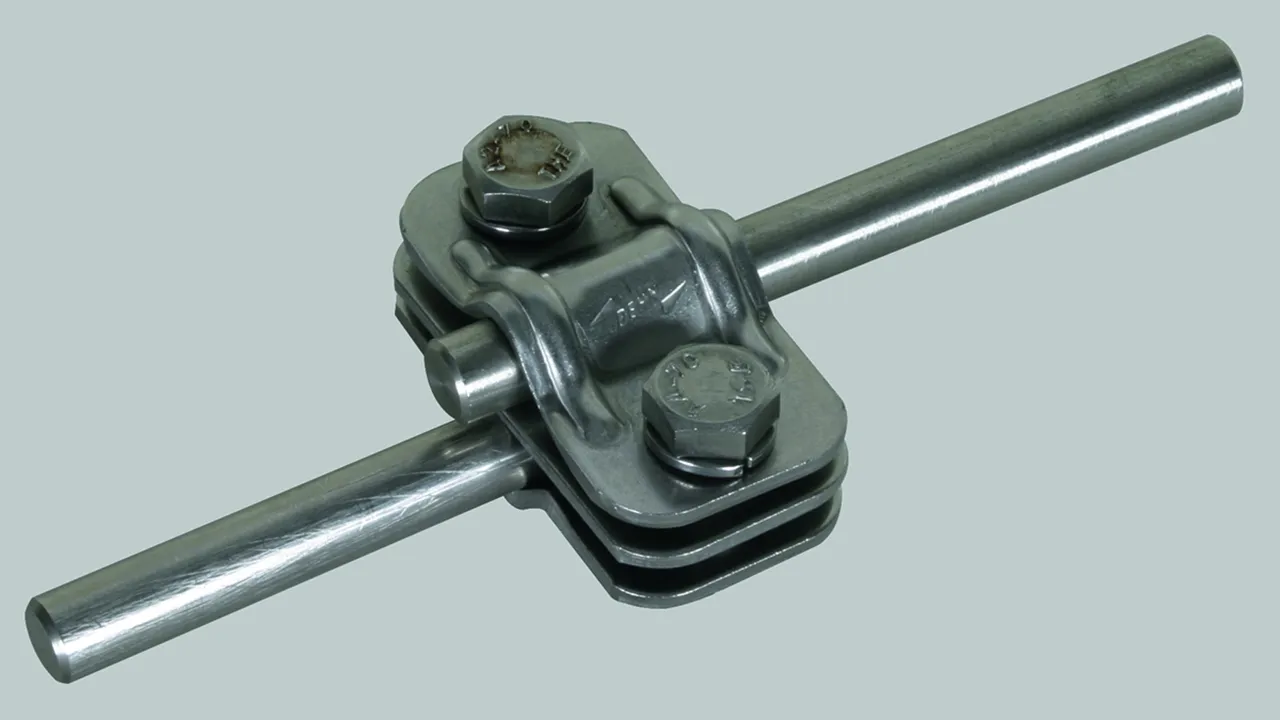

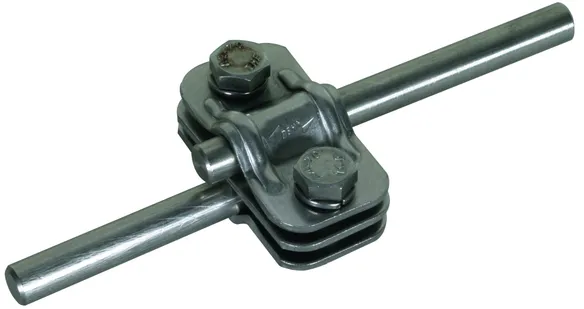

Morsetto di sezionamento UNI 200 kA (10/350 μs) con grova per due conduttori tondi

1 Prodotto

Art. 459200 UTK 200 2X10 FL30 ZP V2A

GTIN (EAN) 4013364155527, Codice doganale (EU): 85359000, Peso lordo: 132.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI 200 kA (10/350 μs) per due conduttori tondi INOX
Morsetto di sezionamento UNI per due conduttori tondi per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II)
Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td/Td: 10 / 10 mm
Campo di serraggio Td/PT: 10 / 30 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 200 2X10 FL30 ZP V2A
Art.: 459200
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Td	10 / 10 mm
Campo di serraggio Td/PT	10 / 30 mm
Corrente impulsiva di fulmine (10/350 µs)	? *⁾
Riferimento norma	in appoggio a CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459200 è stato aggiunto al carrello.

Apri Web-Shop

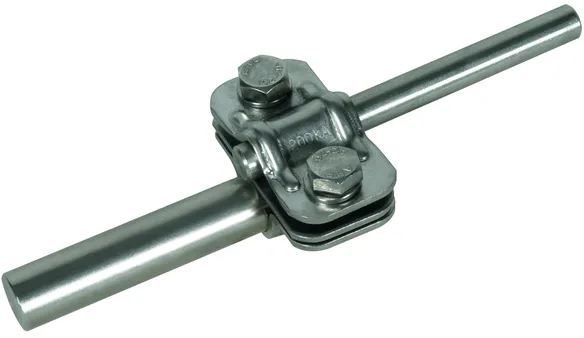

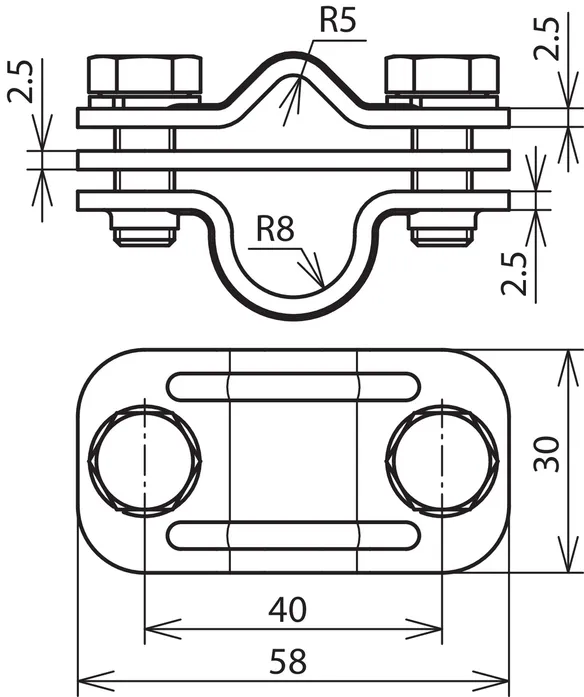

Morsetto di sezionamento UNI 200 kA (10/350 μs) con grova per asta di adduzione a terra

1 Prodotto

Art. 459219 UTK 200 8.10 16 ZP V2A

GTIN (EAN) 4013364158221, Codice doganale (EU): 85359000, Peso lordo: 136.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI 200 kA (10/350 μs) per aste di adduzione a terra
Morsetto di sezionamento UNI per aste di adduzione a terra per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II)
Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td/Td: 8-10 / 16 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 200 8.10 16 ZP V2A
Art.: 459219
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 16 mm
Corrente impulsiva di fulmine (10/350 µs)	? *⁾
Riferimento norma	in appoggio a CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459219 è stato aggiunto al carrello.

Apri Web-Shop

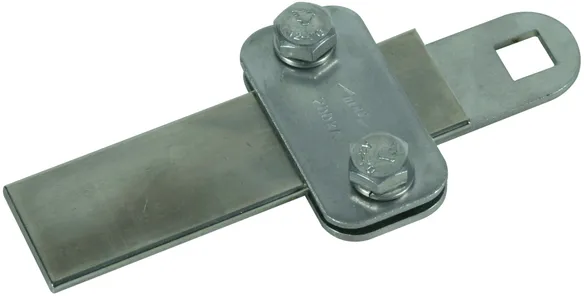

Elemento di bloccaggio 200 kA (10/350 μs) con grova

1 Prodotto

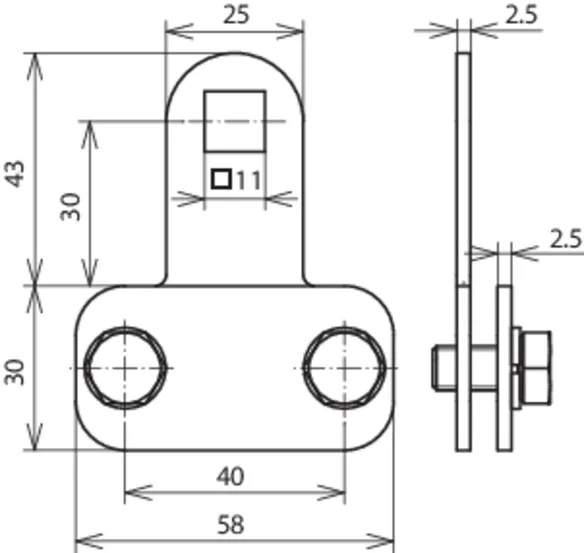

Art. 380209 KS 200 B11.11 FL30X4 V2A

GTIN (EAN) 4013364158269, Codice doganale (EU): 85359000, Peso lordo: 110.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Elemento di bloccaggio INOX
Elemento di bloccaggio per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II)
Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Pt: 30 x 4 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: KS 200 B11.11 FL30X4 V2A
Art.: 380209
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Pt	30 x 4 mm
Corrente impulsiva di fulmine (10/350 µs)	? *⁾
Riferimento norma	in appoggio a CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 380209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 380209 è stato aggiunto al carrello.

Apri Web-Shop

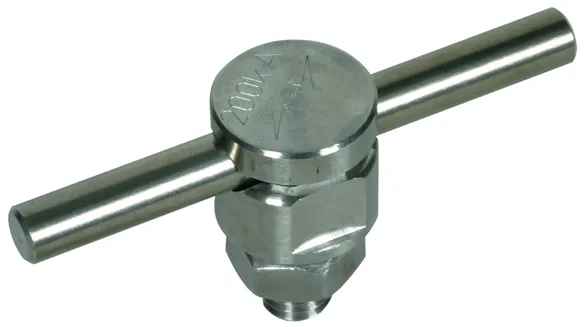

Connettore KS 200 kA (10/350 μs) con grova

1 Prodotto

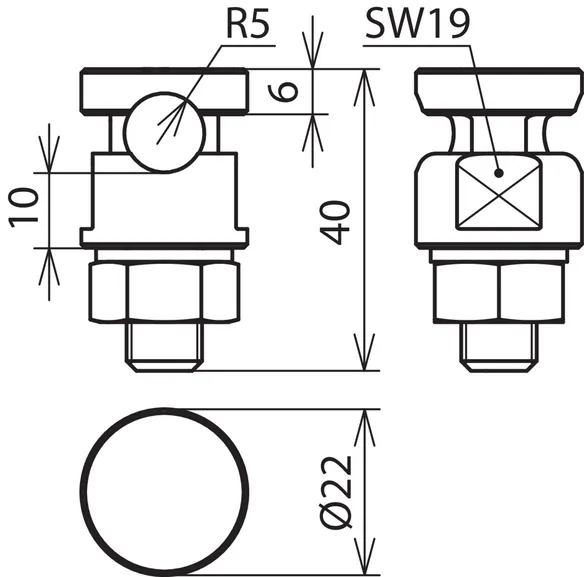

Art. 301209 KSV 200 10 FER V2A

GTIN (EAN) 4013364158252, Codice doganale (EU): 85359000, Peso lordo: 67.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Connettore KS INOX
Connettore KS per l'impiego nella classe di protezione I e II dell'impianto di protezione da fulmini (LPL I, II).
Morsetti provati in appoggio alla norma CEI EN 62561-1(CEI 81-24) con una corrente impulsiva di fulmine di 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td: 10 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: KSV 200 10 FER V2A
Art.: 301209
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td	10 mm
Corrente impulsiva di fulmine (10/350 µs)	? *⁾
Riferimento norma	in appoggio a CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 301209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301209 è stato aggiunto al carrello.

Apri Web-Shop

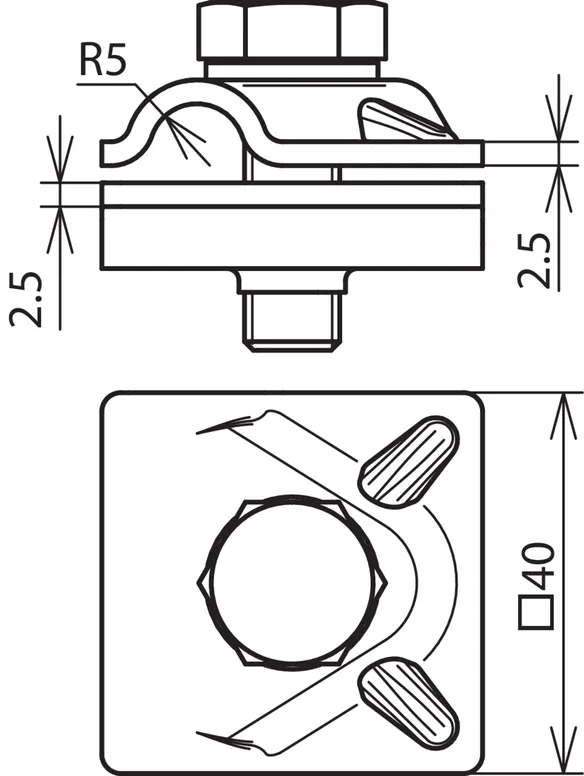

Morsetto MV 200 kA (10/350 μs) con grova per conduttori tondi

1 Prodotto

Art. 390209 MVK 200 8.10 SKM10X30 V2A

GTIN (EAN) 4013364158245, Codice doganale (EU): 85359000, Peso lordo: 103.50 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV per conduttori tondi
Morsetto MV per conduttori tondi per l'impiego universale per connessioni a croce, a "T" e parallele
Esecuzione senza piastra intermedia per conduttori tondi
Portata di corrente di fulmine 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td/Td: 8-10 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 200 8.10 SKM10X30 V2A
Art.: 390209
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Td	8-10 mm
Corrente impulsiva di fulmine (10/350 µs)	? *⁾
Riferimento norma	in appoggio a CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 390209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 390209 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto MV 200 kA (10/350 μs) con grova per aste di captazione

1 Prodotto

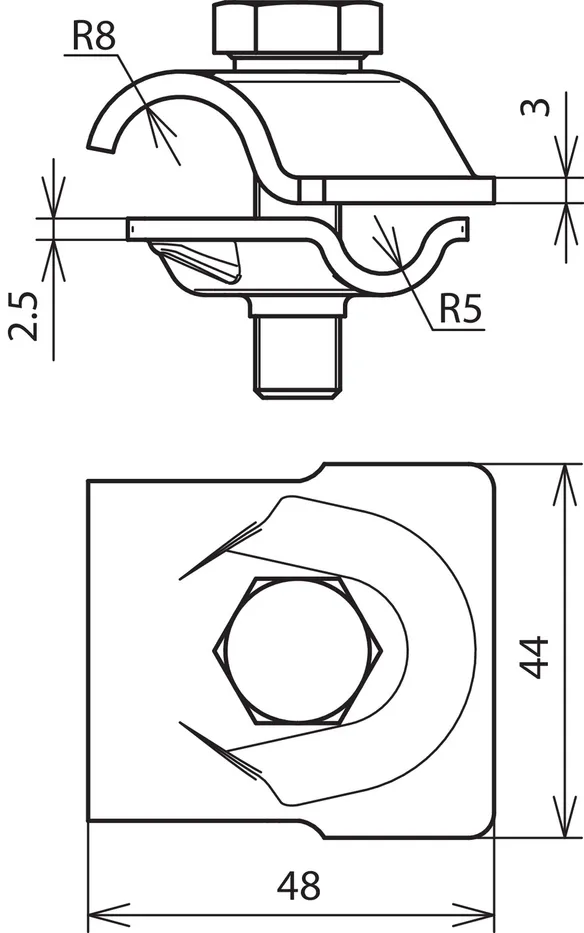

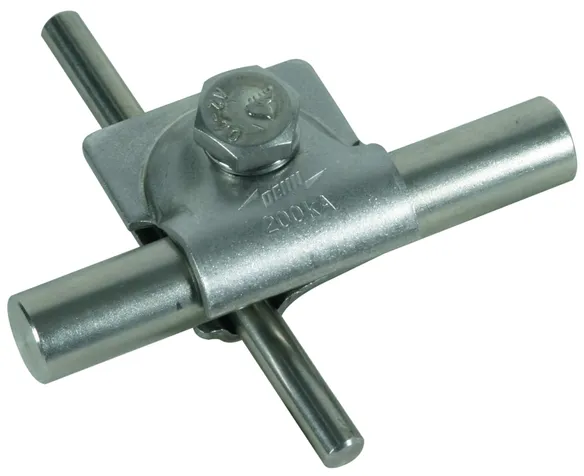

Art. 392209 MVK 200 8.10 16 SKM10X40 FSC V2A

GTIN (EAN) 4013364158238, Codice doganale (EU): 85359000, Peso lordo: 140.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MV per aste di captazione
Morsetto MV per l'impiego universale per connessioni a croce, a "T" e parallele
Esecuzione senza piastra intermedia per conduttori tondi
Portata di corrente di fulmine 200 kA (10/350 µs)
Materiale: INOX
Campo di serraggio Td/Td: 8-10 / 16 mm
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: in appoggio a CEI EN 62561-1

Fabbricato: DEHN
Tipo: MVK 200 8.10 16 SKM10X40 FSC V2A
Art.: 392209
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 16 mm
Corrente impulsiva di fulmine (10/350 µs)	? *⁾
Riferimento norma	in appoggio a CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 392209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 392209 è stato aggiunto al carrello.

Apri Web-Shop

Connettore KS 100 kA (10/350 μs) a corpo unico con grova

2 Prodotti

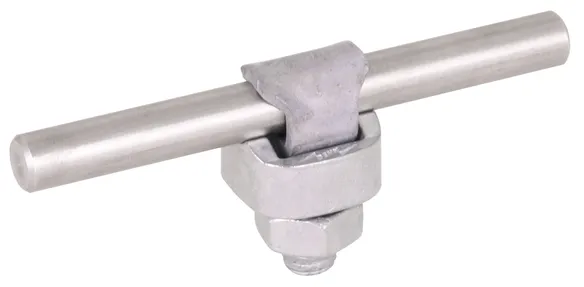

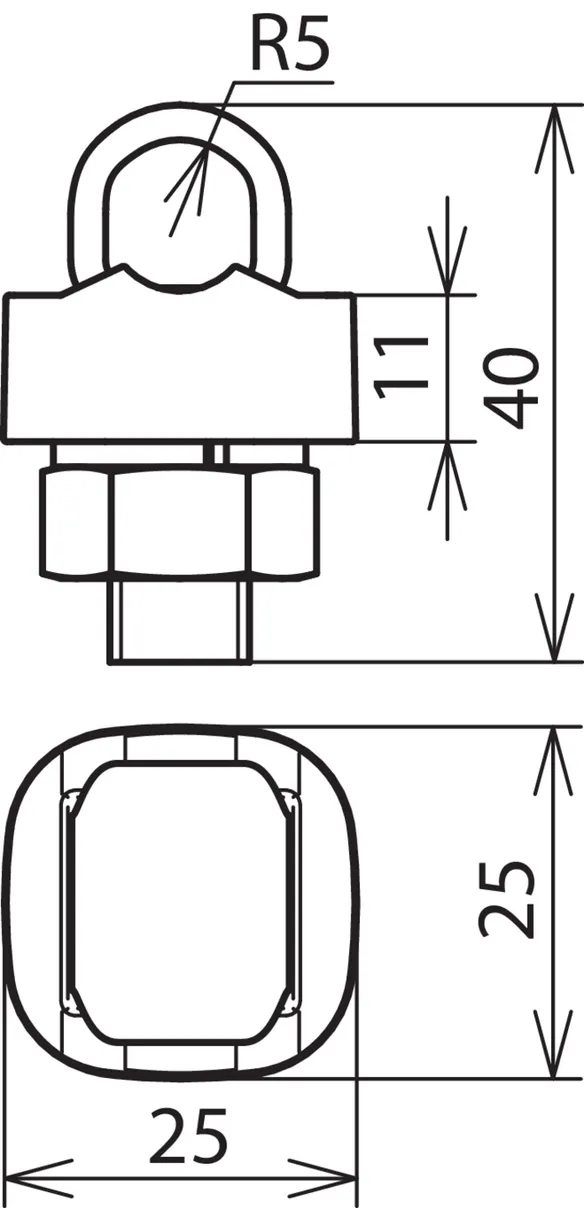

Art. 301010 KSV 7.10 FER STTZN

GTIN (EAN) 4013364067028, Codice doganale (EU): 85359000, Peso lordo: 62.00 g, UM: 100.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Connettore KS a corpo unico Fe/tZn
Connettore KS per la connessione a prova di corrente di fulmine di conduttori tondi p.es. a profilati piatti, collari per pluviali oppure altre parti dell’impianto LPS
Materiale vite morsetto: Fe/tZn
Materiale morsetto: ZM
Campo di serraggio Td: 7-10 mm
Esecuzione: + grova
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KSV 7.10 FER STTZN
Art.: 301010
o similare.

Certificati

Caratteristiche tecniche

Materiale vite morsetto	Fe/tZn
Materiale morsetto	ZM
Campo di serraggio Td	7-10 mm
Esecuzione	+ grova
Corrente impulsiva di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 301010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301010 è stato aggiunto al carrello.

Apri Web-Shop

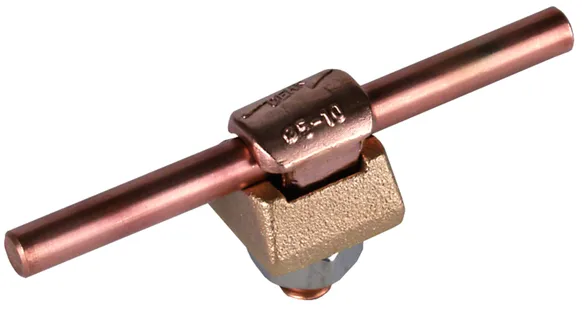

Art. 301017 KSV 6.10 FER CU

GTIN (EAN) 4013364053502, Codice doganale (EU): 85369095, Peso lordo: 79.60 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Connettore KS a corpo unico Cu
Connettore KS per la connessione a prova di corrente di fulmine di conduttori tondi p.es. a profilati piatti, collari per pluviali oppure altre parti dell’impianto LPS
Materiale vite morsetto: Cu
Materiale morsetto: bronzo
Campo di serraggio Td: 6-10 mm
Collegamento (rigido / semirigido): 25-70 mm2
Esecuzione: + grova
Corrente impulsiva di fulmine (10/350 µs): *)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: KSV 6.10 FER CU
Art.: 301017
o similare.

Certificati

Caratteristiche tecniche

Materiale vite morsetto	Cu
Materiale morsetto	bronzo
Campo di serraggio Td	6-10 mm
Collegamento (rigido / semirigido)	25-70 mm²
Esecuzione	+ grova
Corrente impulsiva di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 301017 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301017 è stato aggiunto al carrello.

Apri Web-Shop

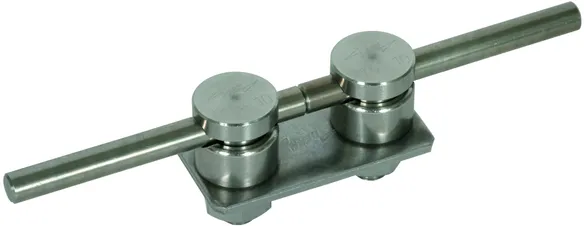

Connettore KS 100 kA (10/350 μs) a due componenti con grova

1 Prodotto

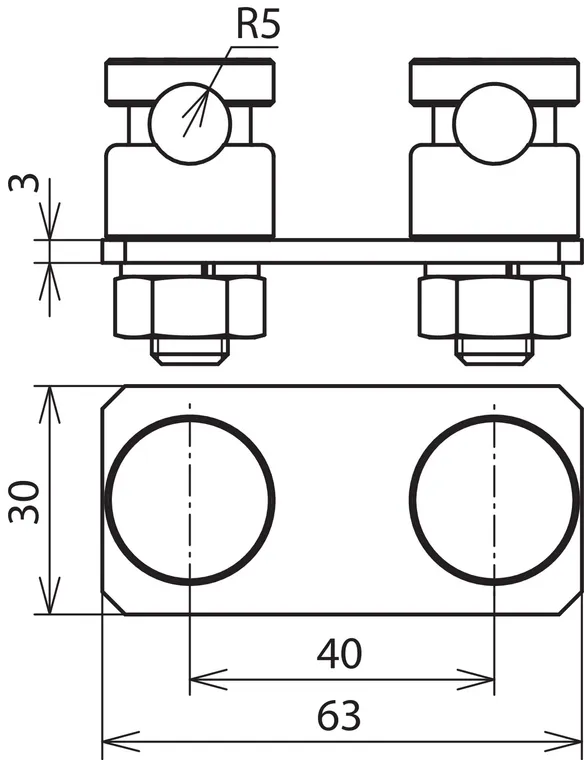

Art. 301229 AP 2X6.10 V2A

GTIN (EAN) 4013364101562, Codice doganale (EU): 85389099, Peso lordo: 167.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Connettore KS componibile distanza 40 mm INOX
Connettore KS per la connessione a prova di corrente di fulmine di conduttori tondi p.es. a profilati piatti, collari per pluviali oppure altre parti dell’impianto LPS
Materiale vite morsetto: INOX
Materiale morsetto: INOX
Campo di serraggio Td: 6-10 mm
Esecuzione: + grova
Corrente impulsiva di fulmine (10/350 µs): / *)
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AP 2X6.10 V2A
Art.: 301229
o similare.

Certificati

Caratteristiche tecniche

Materiale vite morsetto	INOX
Materiale morsetto	INOX
Campo di serraggio Td	6-10 mm
Esecuzione	+ grova
Corrente impulsiva di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 301229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 301229 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

Morsetti per ambienti Ex Zona 2/22

Morsetto di sezionamento UNI 200 kA (10/350 μs) con grova per due conduttori tondi

Art. 459200 UTK 200 2X10 FL30 ZP V2A

Prodotto 459200 è stato aggiunto al blocco note.

Prodotto 459200 è stato aggiunto al carrello.

Morsetto di sezionamento UNI 200 kA (10/350 μs) con grova per asta di adduzione a terra

Art. 459219 UTK 200 8.10 16 ZP V2A

Prodotto 459219 è stato aggiunto al blocco note.

Prodotto 459219 è stato aggiunto al carrello.

Elemento di bloccaggio 200 kA (10/350 μs) con grova

Art. 380209 KS 200 B11.11 FL30X4 V2A

Prodotto 380209 è stato aggiunto al blocco note.

Prodotto 380209 è stato aggiunto al carrello.

Connettore KS 200 kA (10/350 μs) con grova

Art. 301209 KSV 200 10 FER V2A

Prodotto 301209 è stato aggiunto al blocco note.

Prodotto 301209 è stato aggiunto al carrello.

Morsetto MV 200 kA (10/350 μs) con grova per conduttori tondi

Art. 390209 MVK 200 8.10 SKM10X30 V2A

Prodotto 390209 è stato aggiunto al blocco note.

Prodotto 390209 è stato aggiunto al carrello.

Morsetto MV 200 kA (10/350 μs) con grova per aste di captazione

Art. 392209 MVK 200 8.10 16 SKM10X40 FSC V2A

Prodotto 392209 è stato aggiunto al blocco note.

Prodotto 392209 è stato aggiunto al carrello.

Connettore KS 100 kA (10/350 μs) a corpo unico con grova

Art. 301010 KSV 7.10 FER STTZN

Prodotto 301010 è stato aggiunto al blocco note.

Prodotto 301010 è stato aggiunto al carrello.

Art. 301017 KSV 6.10 FER CU

Prodotto 301017 è stato aggiunto al blocco note.

Prodotto 301017 è stato aggiunto al carrello.

Connettore KS 100 kA (10/350 μs) a due componenti con grova

Art. 301229 AP 2X6.10 V2A

Prodotto 301229 è stato aggiunto al blocco note.

Prodotto 301229 è stato aggiunto al carrello.

Morsetti per ambienti Ex Zona 2/22

Morsetto di sezionamento UNI 200 kA (10/350 μs) con grova per due conduttori tondi

Art. 459200 UTK 200 2X10 FL30 ZP V2A

Non siete autorizzati per eseguire un download 459200.stp

Non siete autorizzati per eseguire un download 459200.igs

Non siete autorizzati per eseguire un download 459200.jt

Non siete autorizzati per eseguire un download 459200.dwg

Non siete autorizzati per eseguire un download 459200m_D.dxf

Prodotto 459200 è stato aggiunto al blocco note.

Prodotto 459200 è stato aggiunto al carrello.

Morsetto di sezionamento UNI 200 kA (10/350 μs) con grova per asta di adduzione a terra

Art. 459219 UTK 200 8.10 16 ZP V2A

Non siete autorizzati per eseguire un download 459219.stp

Non siete autorizzati per eseguire un download 459219.igs

Non siete autorizzati per eseguire un download 459219.jt

Non siete autorizzati per eseguire un download 459219.dwg

Non siete autorizzati per eseguire un download 459219m_D.dxf

Prodotto 459219 è stato aggiunto al blocco note.

Prodotto 459219 è stato aggiunto al carrello.

Elemento di bloccaggio 200 kA (10/350 μs) con grova

Art. 380209 KS 200 B11.11 FL30X4 V2A

Non siete autorizzati per eseguire un download 380209.stp

Non siete autorizzati per eseguire un download 380209.igs

Non siete autorizzati per eseguire un download 380209.jt

Non siete autorizzati per eseguire un download 380209.dwg

Non siete autorizzati per eseguire un download 380209m_D.dxf

Prodotto 380209 è stato aggiunto al blocco note.

Prodotto 380209 è stato aggiunto al carrello.

Connettore KS 200 kA (10/350 μs) con grova

Art. 301209 KSV 200 10 FER V2A

Non siete autorizzati per eseguire un download 301209.stp

Non siete autorizzati per eseguire un download 301209.igs

Non siete autorizzati per eseguire un download 301209.jt

Non siete autorizzati per eseguire un download 301209.dwg

Non siete autorizzati per eseguire un download 301209m_D.dxf

Prodotto 301209 è stato aggiunto al blocco note.

Prodotto 301209 è stato aggiunto al carrello.

Morsetto MV 200 kA (10/350 μs) con grova per conduttori tondi

Art. 390209 MVK 200 8.10 SKM10X30 V2A

Non siete autorizzati per eseguire un download 390209.stp

Non siete autorizzati per eseguire un download 390209.igs

Non siete autorizzati per eseguire un download 390209.jt

Non siete autorizzati per eseguire un download 390209.dwg

Non siete autorizzati per eseguire un download 390209m_D.dxf

Prodotto 390209 è stato aggiunto al blocco note.

Prodotto 390209 è stato aggiunto al carrello.

Morsetto MV 200 kA (10/350 μs) con grova per aste di captazione

Art. 392209 MVK 200 8.10 16 SKM10X40 FSC V2A

Non siete autorizzati per eseguire un download 392209.stp

Non siete autorizzati per eseguire un download 392209.igs

Non siete autorizzati per eseguire un download 392209.jt

Non siete autorizzati per eseguire un download 392209.dwg

Non siete autorizzati per eseguire un download 392209m_D.dxf

Prodotto 392209 è stato aggiunto al blocco note.

Prodotto 392209 è stato aggiunto al carrello.

Connettore KS 100 kA (10/350 μs) a corpo unico con grova

Art. 301010 KSV 7.10 FER STTZN

Non siete autorizzati per eseguire un download 301000.stp

Non siete autorizzati per eseguire un download 301000.igs

Non siete autorizzati per eseguire un download 301000.jt

Non siete autorizzati per eseguire un download 301000.dwg

Non siete autorizzati per eseguire un download 301000m_D.dxf

Prodotto 301010 è stato aggiunto al blocco note.

Prodotto 301010 è stato aggiunto al carrello.

Art. 301017 KSV 6.10 FER CU

Non siete autorizzati per eseguire un download 301007.stp

Non siete autorizzati per eseguire un download 301007.igs

Non siete autorizzati per eseguire un download 301007.jt

Non siete autorizzati per eseguire un download 301007.dwg

Non siete autorizzati per eseguire un download 301007m_D.dxf

Prodotto 301017 è stato aggiunto al blocco note.

Prodotto 301017 è stato aggiunto al carrello.

Connettore KS 100 kA (10/350 μs) a due componenti con grova

Art. 301229 AP 2X6.10 V2A

Non siete autorizzati per eseguire un download 301229.stp

Non siete autorizzati per eseguire un download 301229.igs

Non siete autorizzati per eseguire un download 301229.jt

Non siete autorizzati per eseguire un download 301229.dwg

Non siete autorizzati per eseguire un download 301229m_D.dxf

Prodotto 301229 è stato aggiunto al blocco note.
