Accessori per il cablaggio STAK

Consente un collegamento passante, ottimale nell'ambito della compatibilità elettromagnetica, secondo CEI 64-8 parte 534

Dettagli

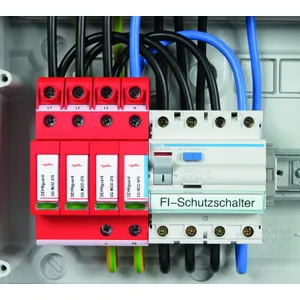

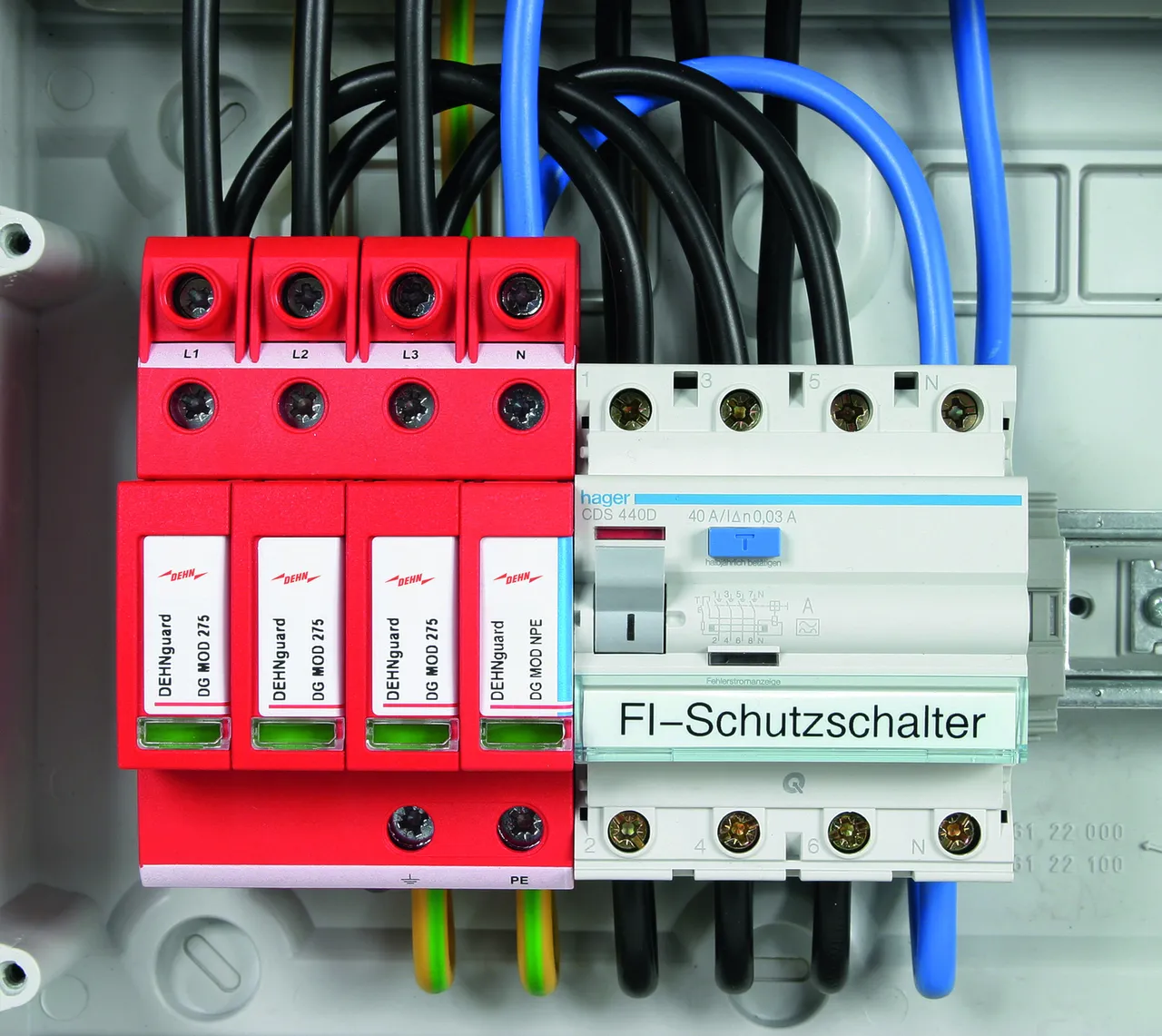

Relizzazione di un collegamento passante di scaricatori di corrente da fulmine e limitatori di sovratensione tramite STAK 2X16, ottimale nell'ambito EMC secondo CEI 64-8 parte 534.
lorem ipsum

Morsetto di collegamento a perno STAK 25

Morsetto di collegamento a perno, per la realizzazione di un collegamento passante a "V" di scaricatori per corrente di fulmine e limitatori di sovratensione, secondo CEI 64-8 parte 534 ottimale nell'ambito dell'EMC.

1 Prodotto

Art. 952589 STAK 25

GTIN (EAN) 4013364132306, Codice doganale (EU): 85369010, Peso lordo: 17.40 g, UM: 4.00 pz.


Immagini

Maggior informazioni

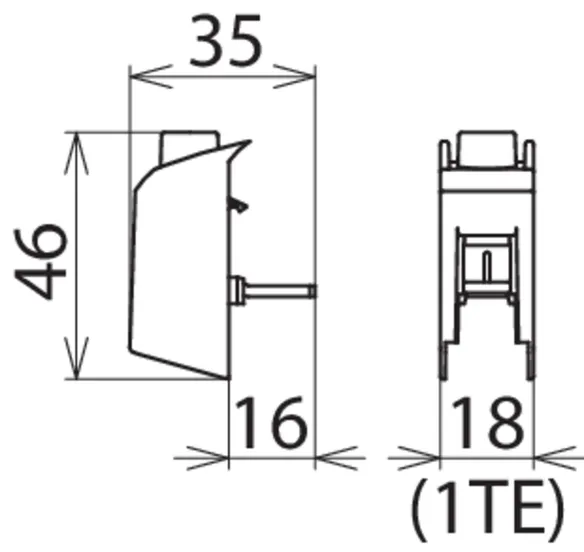

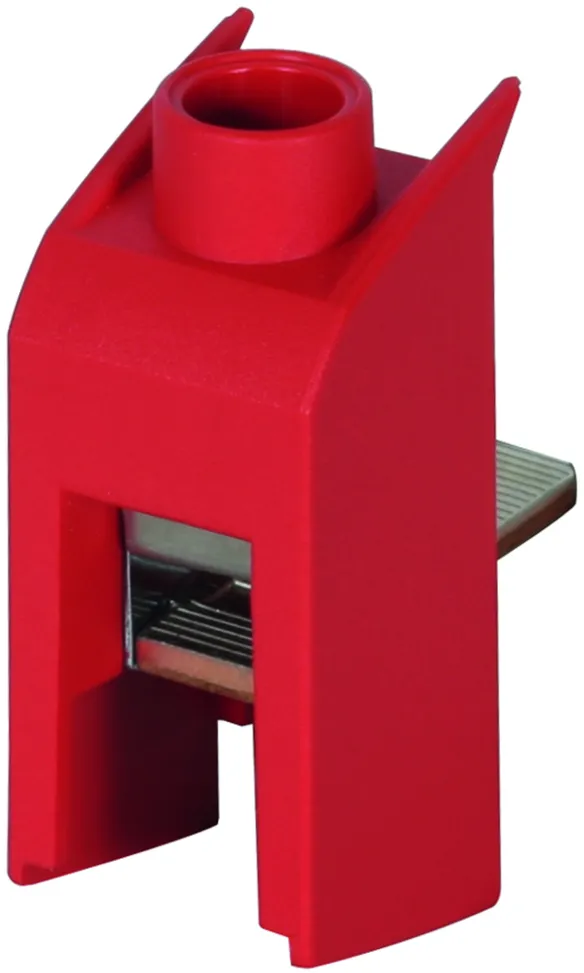

Morsetto di collegamento a perno STAK 25
Morsetto di collegamento a perno STAK 25
su limitatori di sovratensione fino a 25 mm2

Fabbricato: DEHN
Tipo: STAK 25
Art.: 952589
o similare.

Certificati



Caratteristiche tecniche

Tensione nominale AC / DC (UN ) 600 V
Tensione massima PV (UCPV) nell'applicazione del DEHNguard M YPV ... 1200 V
Corrente di carico nominale AC (IL ) 100 A
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 25 kA
Corrente impulsiva nominale di scarica (8/20 µs) 50 kA
Sezione di collegamento (min.) 1,5 mm2 rigido / flessibile
Sezione di collegamento (max.) 25 mm2 semirigido / 16 mm2 flessibile
Modo di collegamento davanti

Prodotto 952589 è stato aggiunto al blocco note.

Prodotto 952589 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto di collegamento a perno STAK 3X16

Morsetto di collegamento a perno per la realizzazione di un collegamento passante ottimale nell'ambito dell'EMC secondo CEI 64-8 di scaricatori per corrente di fulmine.

1 Prodotto

Art. 900588 STAK 3X16

GTIN (EAN) 4013364323933, Codice doganale (EU): 85369010, Peso lordo: 40.00 g, UM: 4.00 pz.


Immagini

Maggior informazioni

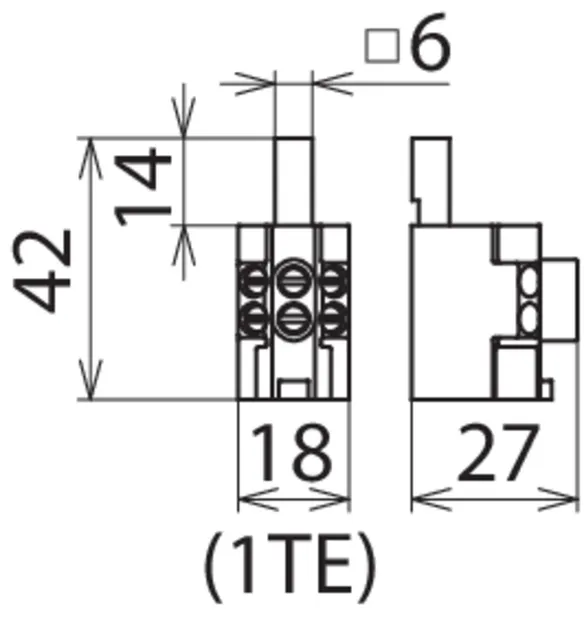

Morsetto di collegamento a perno STAK 3X16

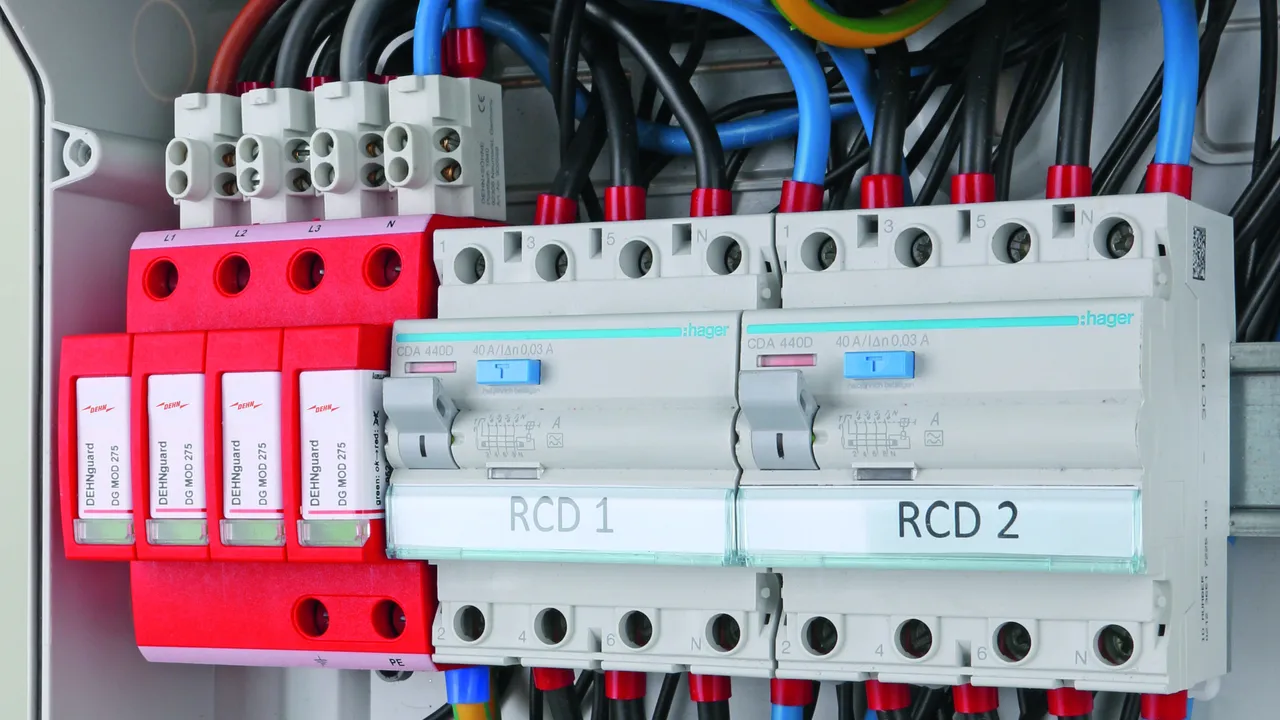

Esecuzione morsetti per il collegamento a "V"
Sezione di collegamento: 3 x 16 mm2

Fabbricato: DEHN
Tipo: STAK 3X16
Art.: 900588
o similare.

Certificati



Caratteristiche tecniche

Tensione nominale AC / DC (UN ) 690 V / 1500 V
Corrente di carico nominale AC (IL ) 160 A
Corrente di carico per il collegamento a V 80 A
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 25 kA
Sezione di collegamento (min.) 1,5 mm2 rigido / flessibile
Sezione di collegamento (max.) 16 mm2 semirigido / 10 mm2 flessibile
Modo di collegamento davanti

Prodotto 900588 è stato aggiunto al blocco note.

Prodotto 900588 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto di collegamento a perno STAK 2X16

Morsetto di collegamento a perno, per la realizzazione di un collegamento passante a "V" di scaricatori per corrente di fulmine e limitatori di sovratensione, secondo CEI 64-8 parte 534 ottimale nell'ambito dell'EMC.

1 Prodotto

Art. 900589 STAK 2X16

GTIN (EAN) 4013364109339, Codice doganale (EU): 85369010, Peso lordo: 20.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

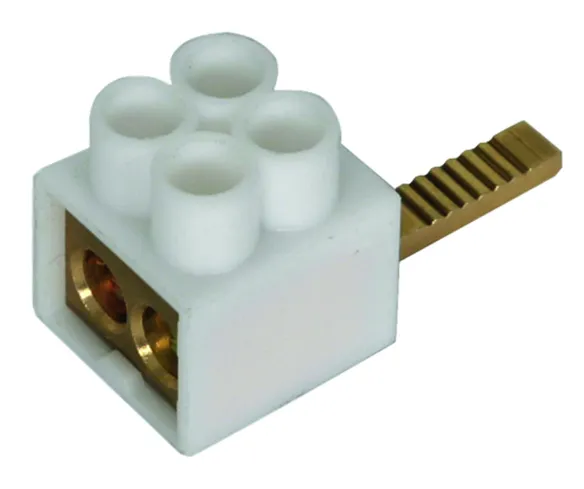

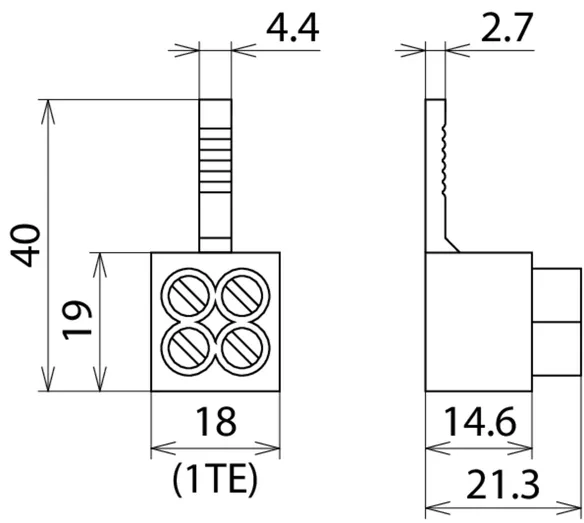

Morsetto di collegamento a perno STAK 2X16
Versione a doppio morsetto per
eseguire un collegamento passante a “V” ottimale per la compatibilità elettromagnetica
Sezione di collegamento: 2 x 16 mm2

Fabbricato: DEHN
Tipo: STAK 2X16
Art.: 900589
o similare.



Caratteristiche tecniche

Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 25 kA
Sezione di collegamento (min.) 2x 1,5 mm2
Sezione di collegamento (max.) 2x max. 16 mm2
Modo di collegamento davanti (morsetto doppio)

Prodotto 900589 è stato aggiunto al blocco note.

Prodotto 900589 è stato aggiunto al carrello.

Apri Web-Shop
