Elementi di connessione lato terra per quadri elettrici e linee aeree

Per la connessione sul lato terra a punti fissi a sfera, perni di connessione a “T”, conduttori tondi e piatti, pezzi di collegamento e profili piatti
Con elevato campo di serraggio fino a 40 mm
Esecuzione PK1 ovvero PK2, dispositivo antirotazione
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Dettagli

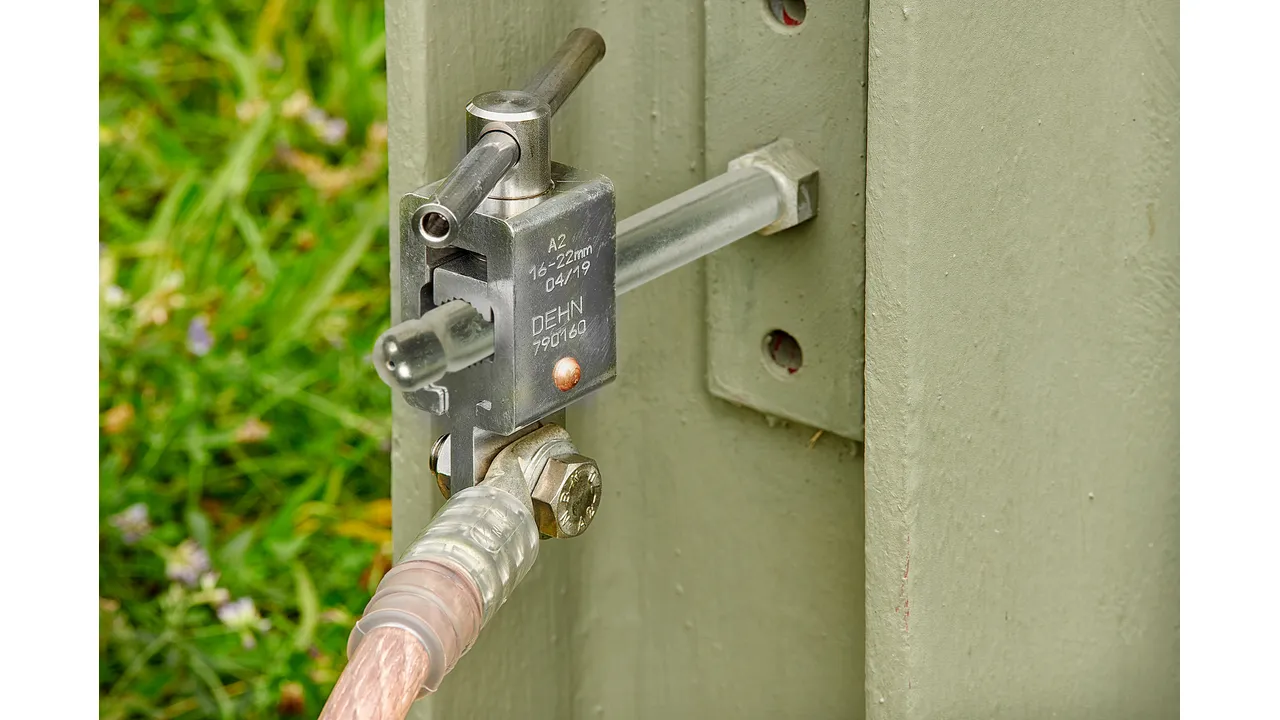

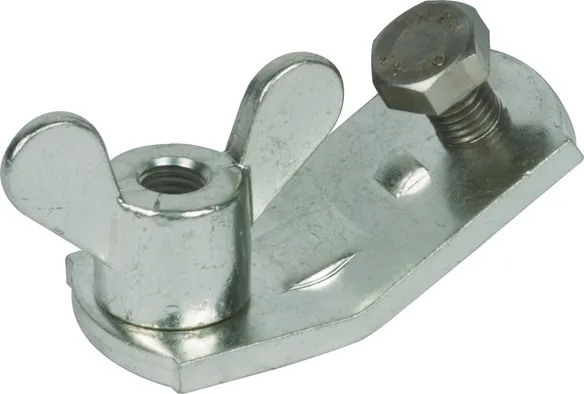

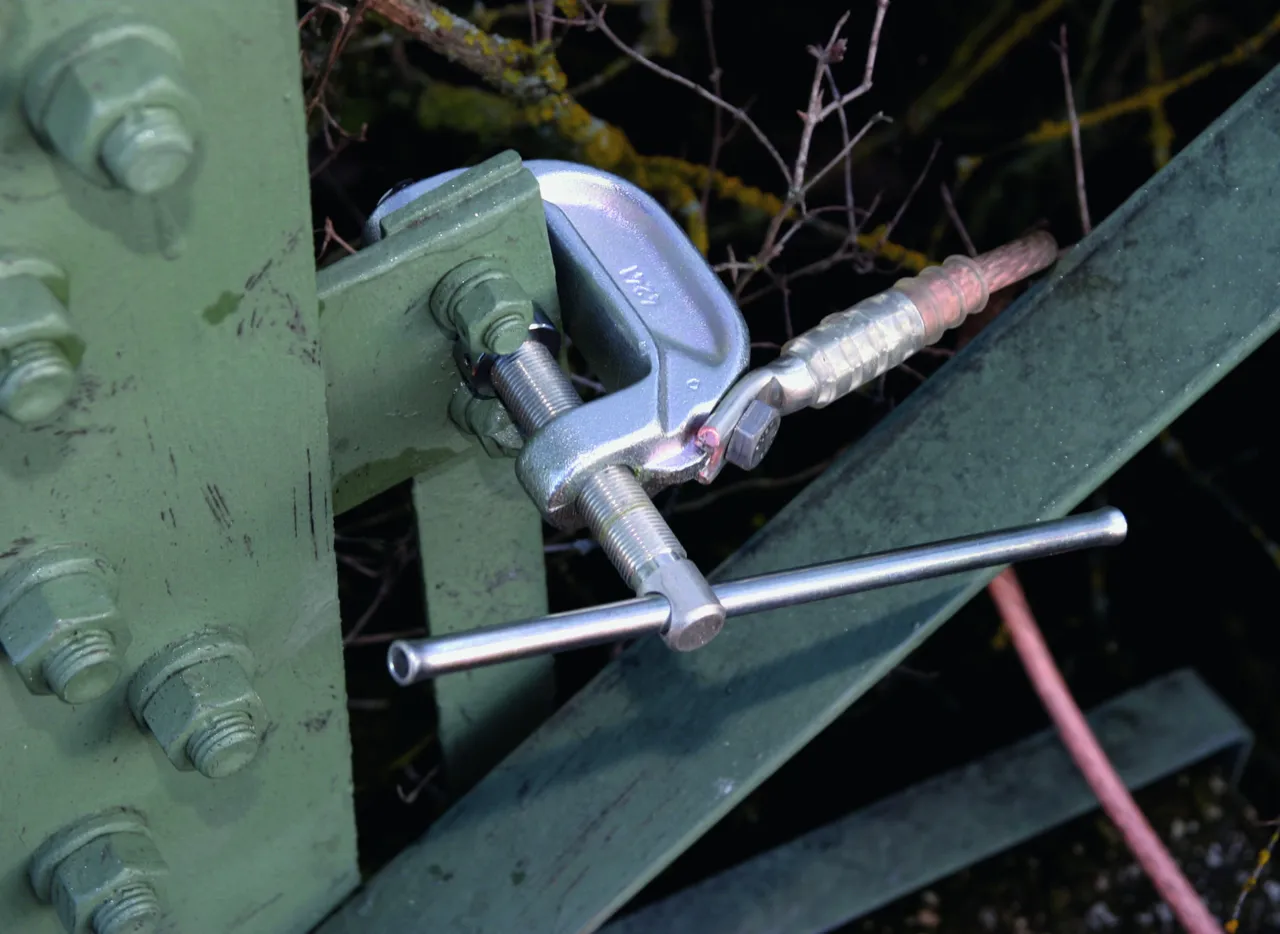

Morsetto di messa a terra a fresatura su palo in acciaio laccato.

lorem ipsum — Morsetto di messa a terra a fresatura su palo in acciaio laccato.

Pinza di terra universale, con vite ad alette

2 Prodotti

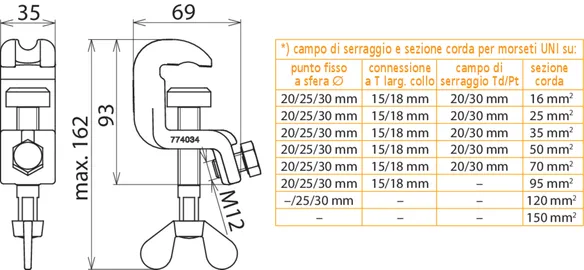

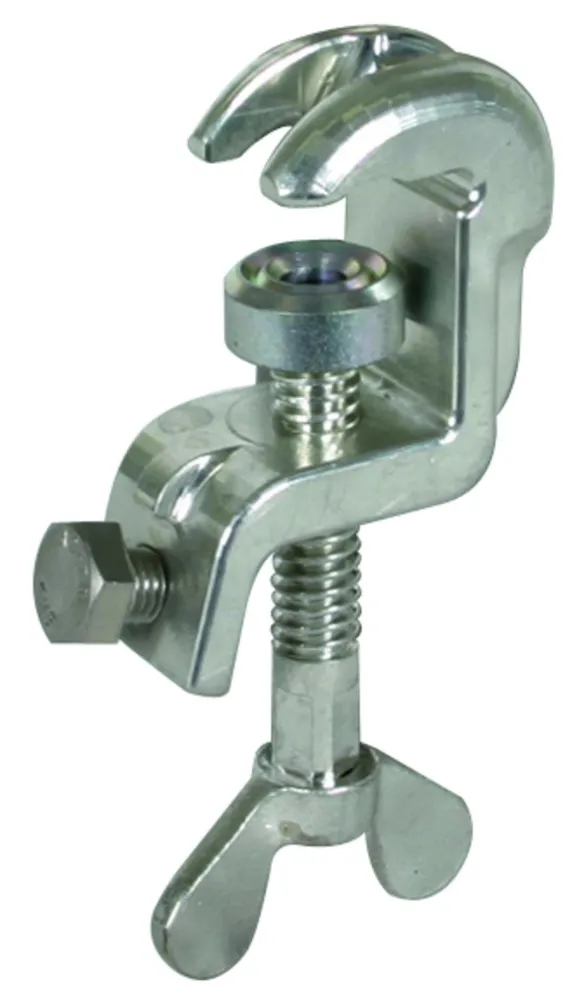

Art. 774034 UEK 25 FS

GTIN (EAN) 4013364114586, Codice doganale (EU): 85359000, Peso lordo: 661.60 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Per punto fisso Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio Pt / Td	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA

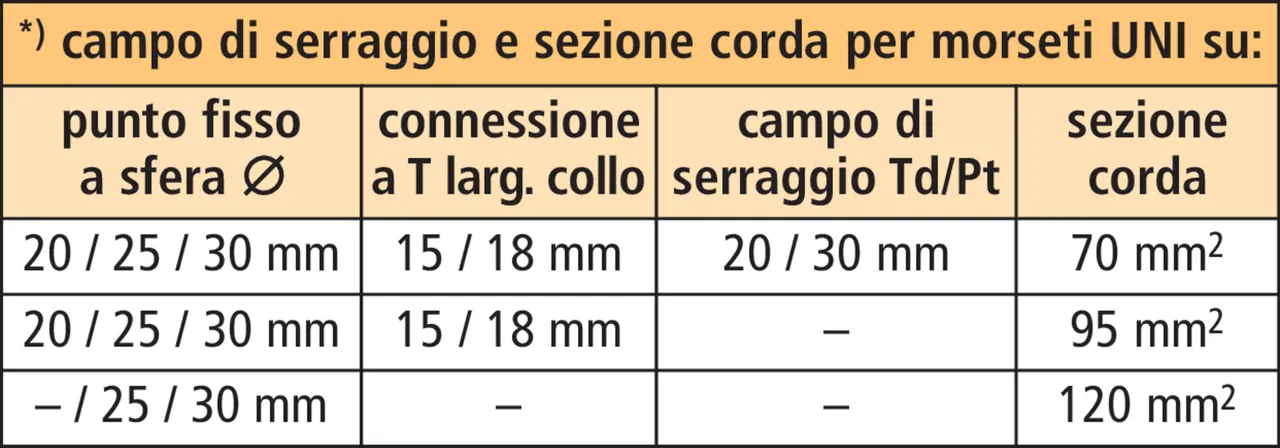

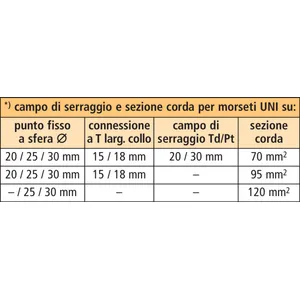

^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Per punto fisso Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio Pt / Td	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	Fe/gal Zn
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Prodotto 774034 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774034 è stato aggiunto al carrello.

Apri Web-Shop

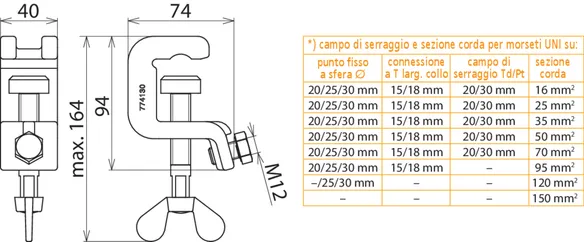

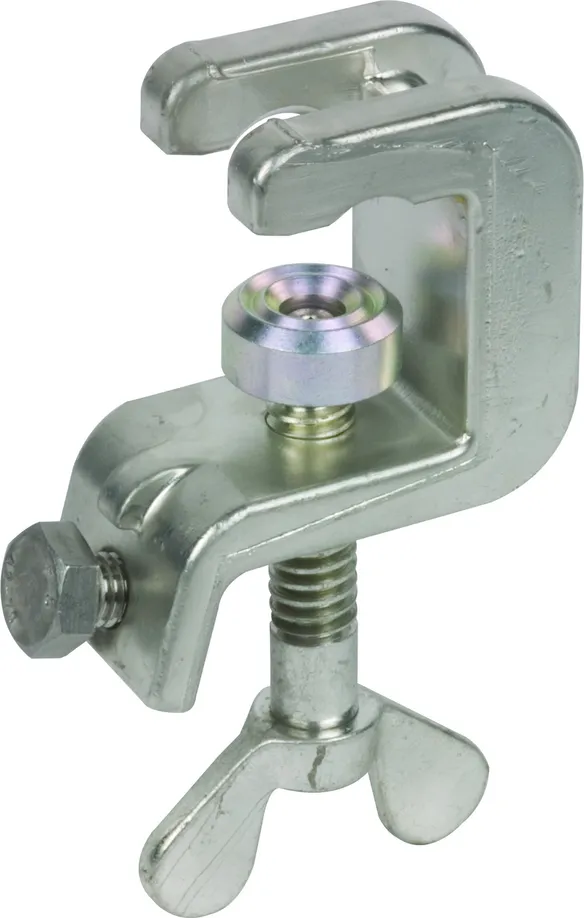

Art. 774130 UEK 30 FS

GTIN (EAN) 4013364057739, Codice doganale (EU): 85359000, Peso lordo: 780.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio Pt / Td	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Per punto fisso Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio Pt / Td	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	Fe/gal Zn
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Prodotto 774130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774130 è stato aggiunto al carrello.

Apri Web-Shop

Pinza di terra universale, con manico isolato

2 Prodotti

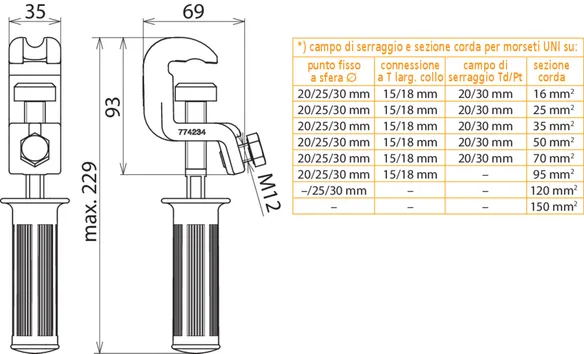

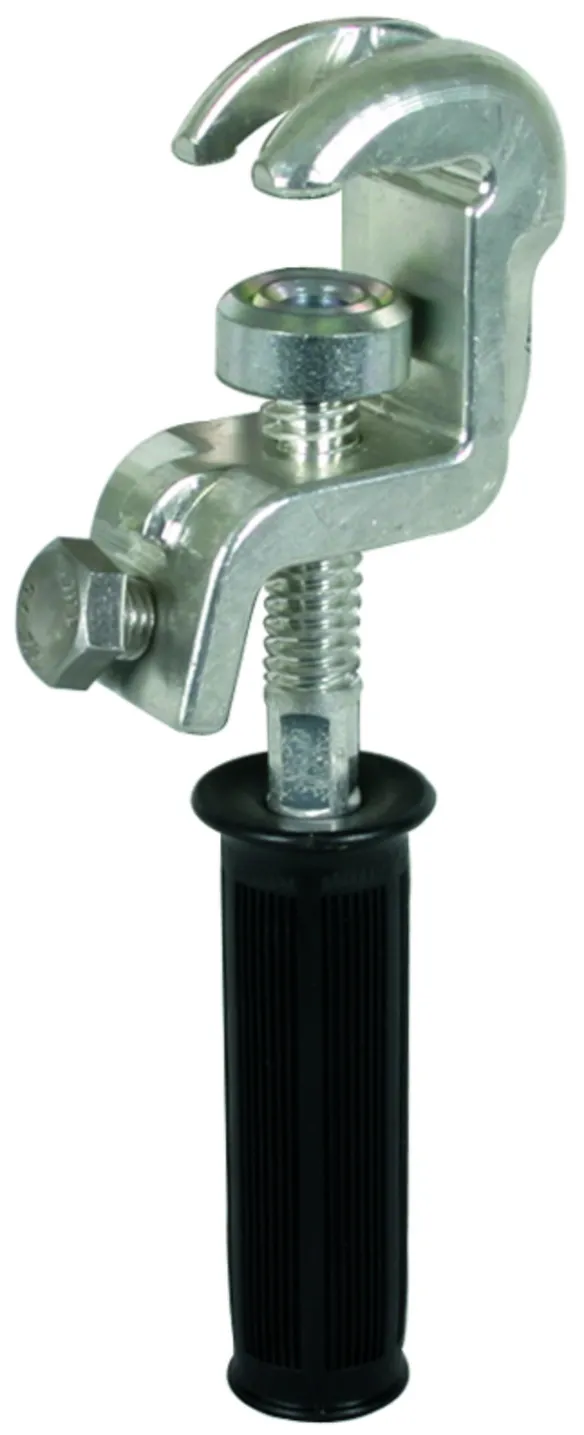

Art. 774234 UEK 25 HG

GTIN (EAN) 4013364114593, Codice doganale (EU): 85359000, Peso lordo: 771.60 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Per punto fisso Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio Pt / Td	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Per punto fisso Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio Pt / Td	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	Fe/gal Zn
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Prodotto 774234 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774234 è stato aggiunto al carrello.

Apri Web-Shop

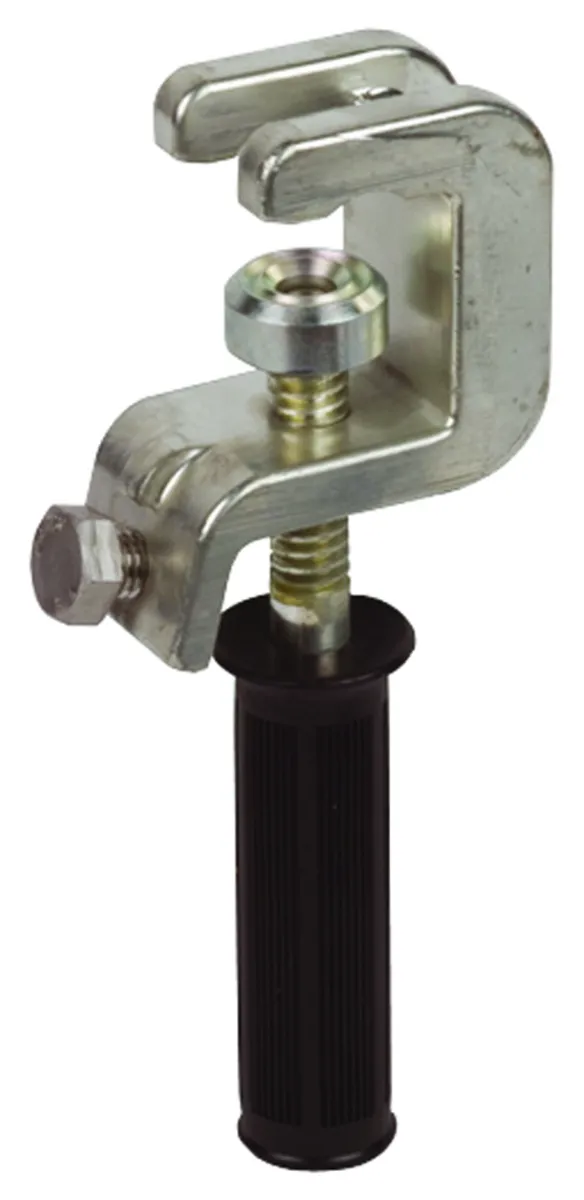

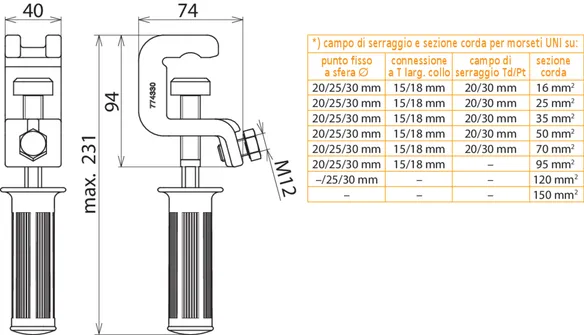

Art. 774330 UEK 30 HG

GTIN (EAN) 4013364057715, Codice doganale (EU): 85359000, Peso lordo: 941.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Per punto fisso Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio Pt / Td	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Per punto fisso Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio Pt / Td	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	Fe/gal Zn
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Prodotto 774330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774330 è stato aggiunto al carrello.

Apri Web-Shop

Pinza di terra universale, con barretta di rotazione

2 Prodotti

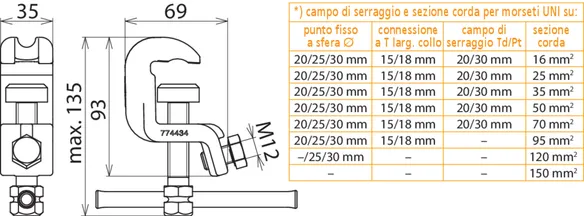

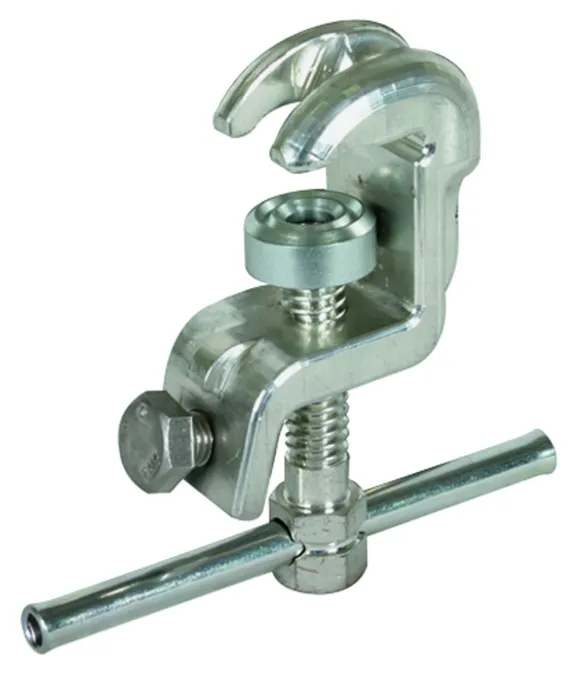

Art. 774434 UEK 25 SKN

GTIN (EAN) 4013364114609, Codice doganale (EU): 85359000, Peso lordo: 712.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio Pt / Td	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Per punto fisso Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio Pt / Td	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	Fe/gal Zn
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Prodotto 774434 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774434 è stato aggiunto al carrello.

Apri Web-Shop

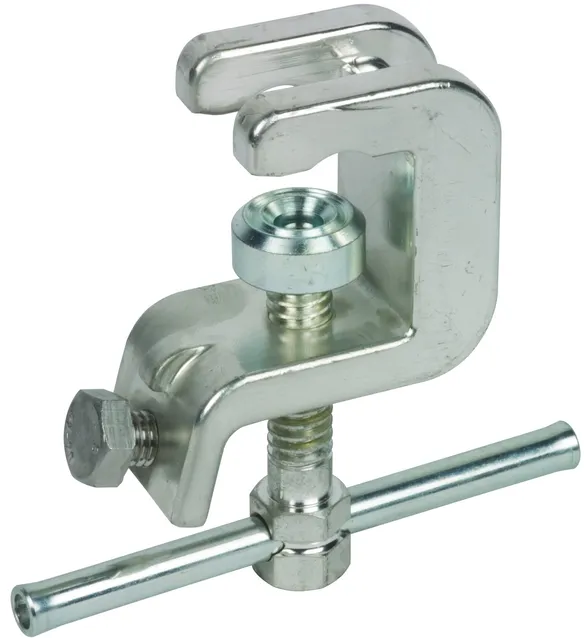

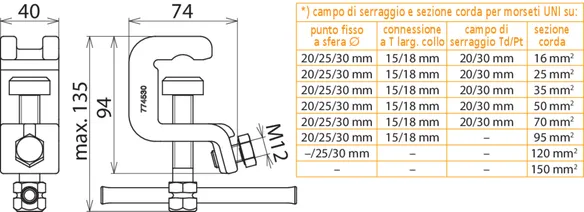

Art. 774530 UEK 30 SKN

GTIN (EAN) 4013364057746, Codice doganale (EU): 85359000, Peso lordo: 700.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso Ø	30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio Pt / Td	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Per punto fisso Ø	30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio Pt / Td	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	Fe/gal Zn
^*)vedi tabella campo di serraggio e sezione corda per pinze universali

Prodotto 774530 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 774530 è stato aggiunto al carrello.

Apri Web-Shop

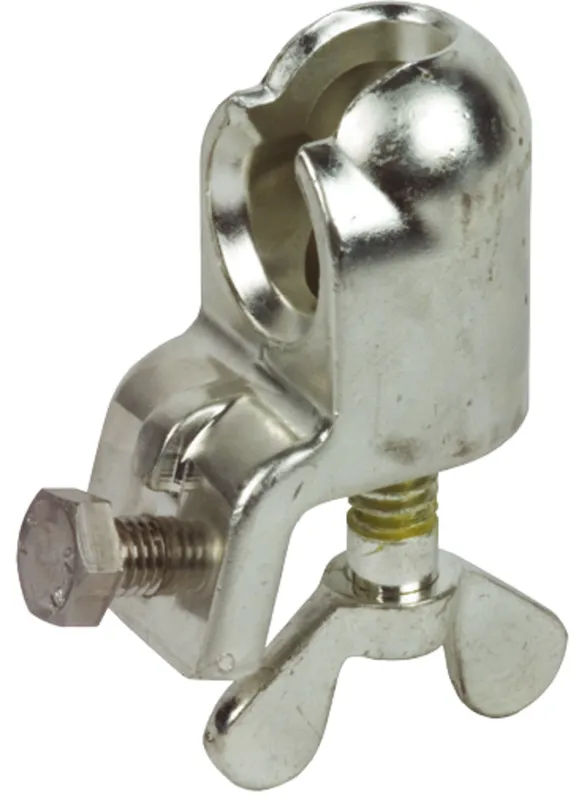

Pinza per punti fissi a sfera, fissa con vite ad alette

2 Prodotti

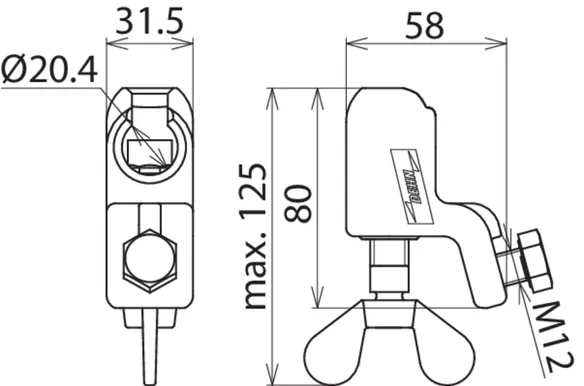

Art. 772312 KKH 20 FS

GTIN (EAN) 4013364054431, Codice doganale (EU): 85359000, Peso lordo: 480.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA

Per punto fisso Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	lega Cu/gal Sn

Prodotto 772312 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772312 è stato aggiunto al carrello.

Apri Web-Shop

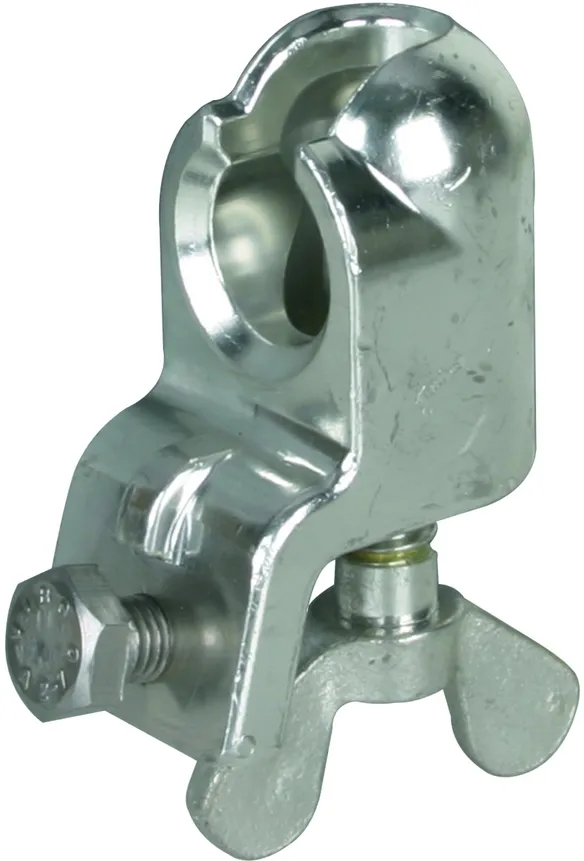

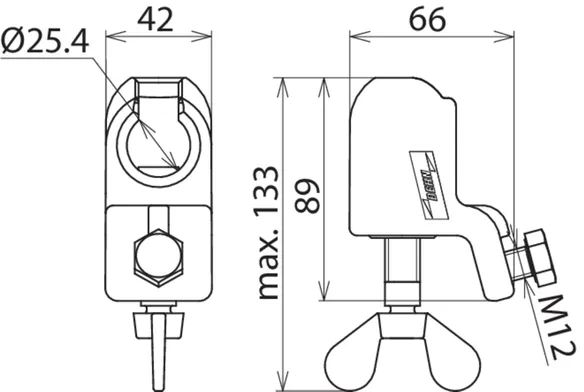

Art. 772322 KKH 25 FS

GTIN (EAN) 4013364054455, Codice doganale (EU): 85359000, Peso lordo: 747.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA

Per punto fisso Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	lega Cu/gal Sn

Prodotto 772322 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772322 è stato aggiunto al carrello.

Apri Web-Shop

Pinza per punti fissi a sfera, fissa con manico isolato

2 Prodotti

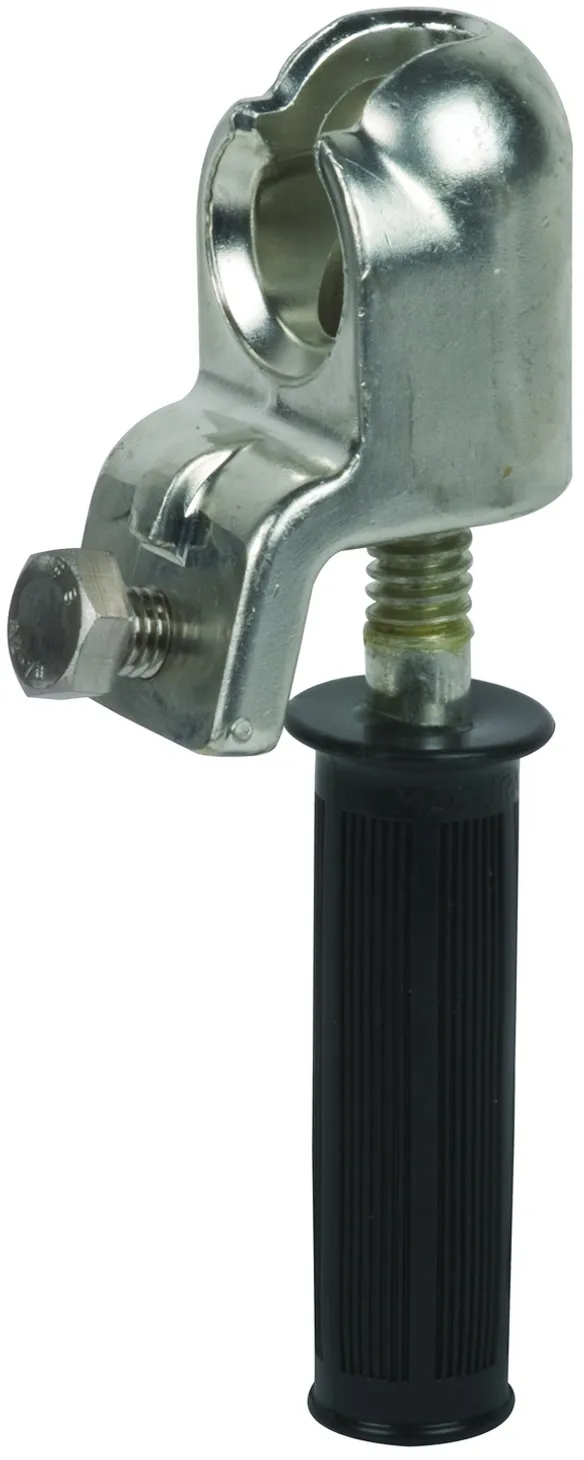

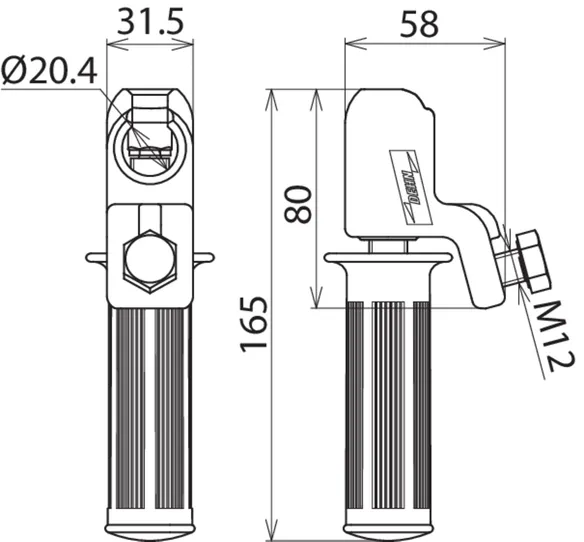

Art. 772313 KKH 20 HG

GTIN (EAN) 4013364054448, Codice doganale (EU): 85359000, Peso lordo: 400.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Per punto fisso Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA

Per punto fisso Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 0,5 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	lega Cu/gal Sn

Prodotto 772313 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772313 è stato aggiunto al carrello.

Apri Web-Shop

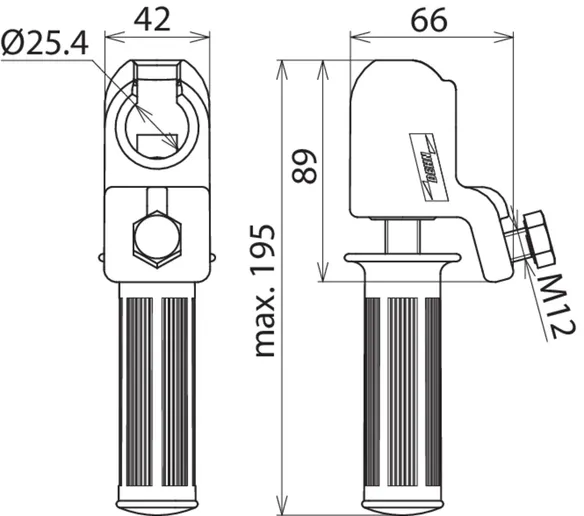

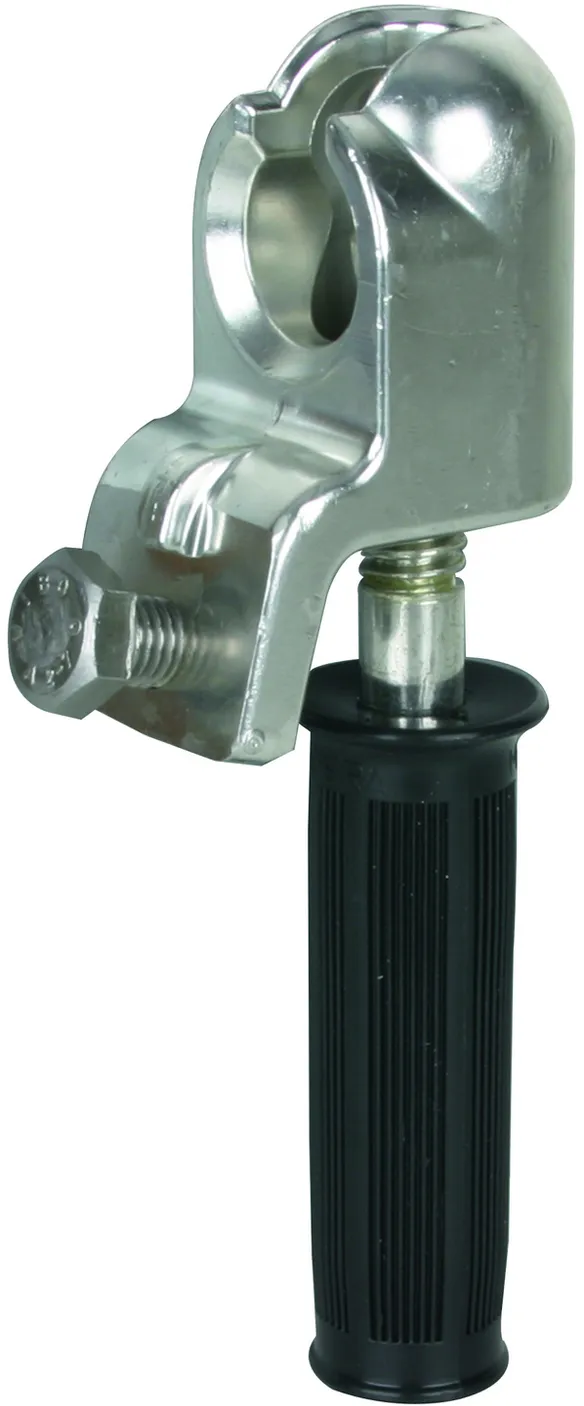

Art. 772323 KKH 25 HG

GTIN (EAN) 4013364054462, Codice doganale (EU): 85359000, Peso lordo: 876.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Per punto fisso Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA

Per punto fisso Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
Materiale piastra di pressione	lega Cu/gal Sn

Prodotto 772323 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772323 è stato aggiunto al carrello.

Apri Web-Shop

Elemento di connessione di terra con galletto

2 Prodotti

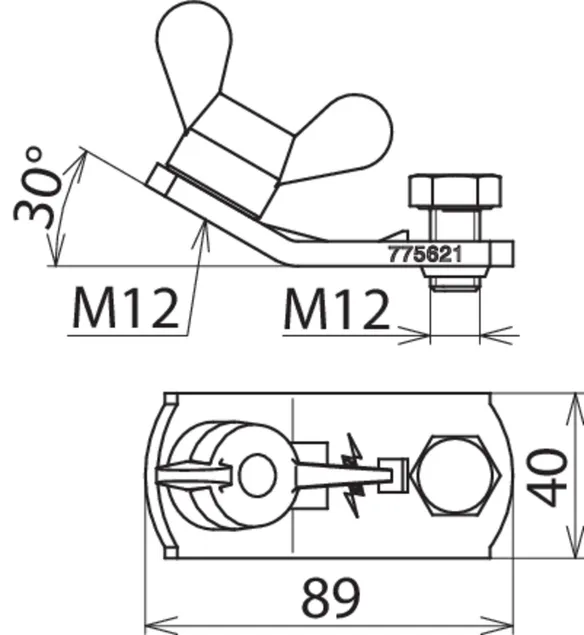

Art. 775621 EAS EK FM 12

GTIN (EAN) 4013364102545, Codice doganale (EU): 85359000, Peso lordo: 311.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Dimensioni	M12
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA

Dimensioni	M12
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale ganascia	E-Cu/gal Sn
Materiale galletto	lega Cu/gal Sn

Prodotto 775621 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 775621 è stato aggiunto al carrello.

Apri Web-Shop

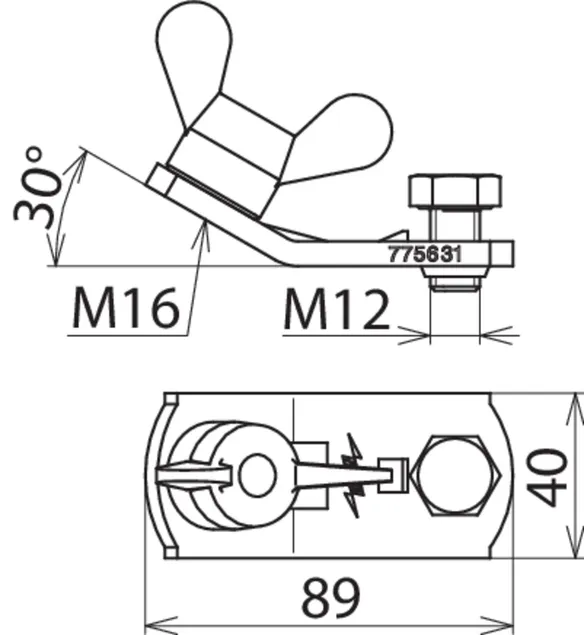

Art. 775631 EAS EK FM 16

GTIN (EAN) 4013364102552, Codice doganale (EU): 85359000, Peso lordo: 290.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Dimensioni	M16
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA

Dimensioni	M16
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale ganascia	E-Cu/gal Sn
Materiale galletto	lega Cu/gal Sn

Prodotto 775631 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 775631 è stato aggiunto al carrello.

Apri Web-Shop

Elemento di connessione di terra con vite ad alette

2 Prodotti

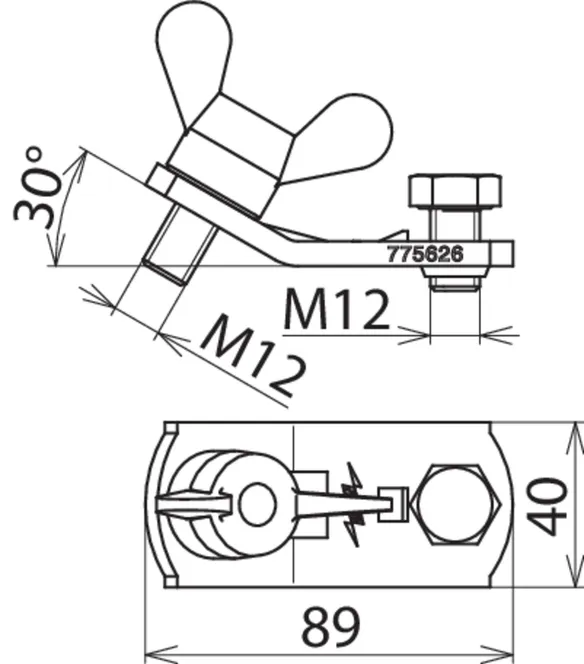

Art. 775626 EAS EK FS 12

GTIN (EAN) 4013364102569, Codice doganale (EU): 85359000, Peso lordo: 343.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Dimensioni	M12 x 15 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA

Dimensioni	M12 x 15 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale ganascia	E-Cu/gal Sn
Materiale galletto	lega Cu/gal Sn

Prodotto 775626 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 775626 è stato aggiunto al carrello.

Apri Web-Shop

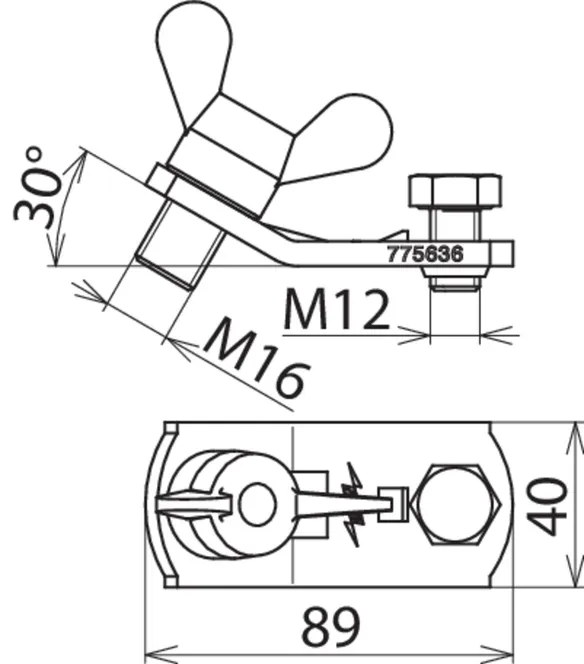

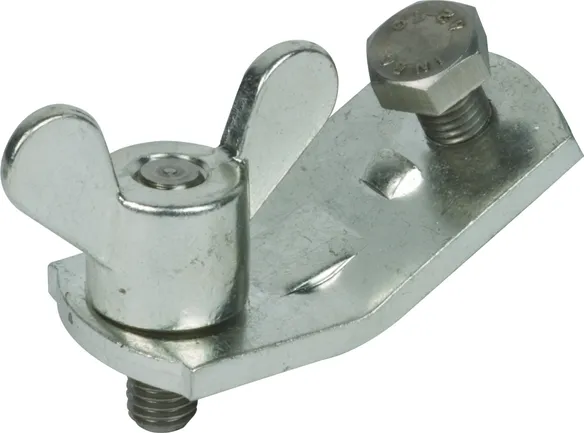

Art. 775636 EAS EK FS 16

GTIN (EAN) 4013364102576, Codice doganale (EU): 85359000, Peso lordo: 350.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Dimensioni	M16 x 15 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA

Dimensioni	M16 x 15 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale ganascia	E-Cu/gal Sn
Materiale galletto	lega Cu/gal Sn

Prodotto 775636 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 775636 è stato aggiunto al carrello.

Apri Web-Shop

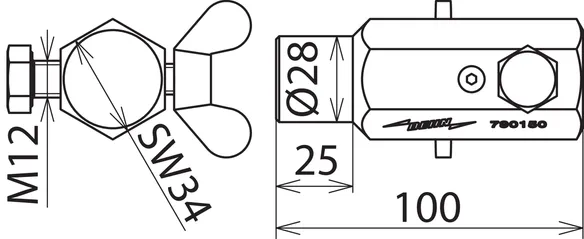

Boccola di connessione di terra con vite ad alette

Per punti fissi di terra con scanalatura anulare.

1 Prodotto

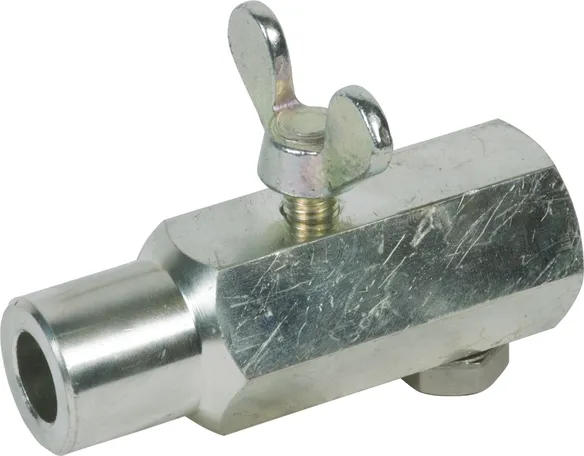

Art. 790150 EAB RN 16 FS

GTIN (EAN) 4013364005365, Codice doganale (EU): 85359000, Peso lordo: 450.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Dimensioni	Ø16 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
*) per lunghezza corda > 4000 mm: max. fino a 95 mm² (26,5 kA / 0,5 s)

Dimensioni	Ø16 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale ganascia	E-Cu/gal Sn
Materiale galletto	lega Cu/gal Sn
*) per lunghezza corda > 4000 mm: max. fino a 95 mm² (26,5 kA / 0,5 s)

Prodotto 790150 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 790150 è stato aggiunto al carrello.

Apri Web-Shop

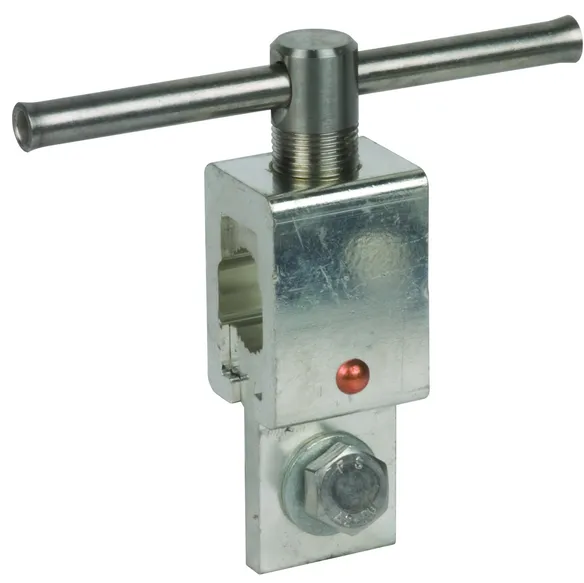

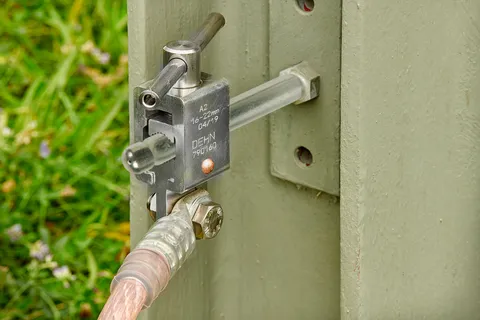

Boccola di connessione di terra con barretta di rotazione

Per punti fissi di terra con scanalatura anulare.

1 Prodotto

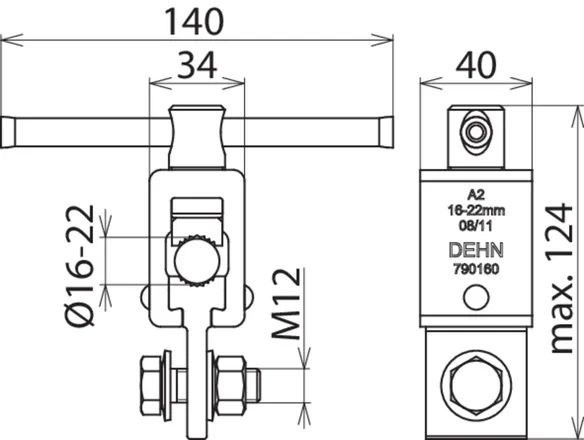

Art. 790160 EAB RN 16 SKN

GTIN (EAN) 4013364018693, Codice doganale (EU): 85359000, Peso lordo: 737.40 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Dimensioni	Ø16 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150^**) mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
**) corrente di corto circuito anche per durata di arresto I_k 1 s max. 29,6 kA

Dimensioni	Ø16 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150^**) mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale ganascia	E-Cu/gal Sn
**) corrente di corto circuito anche per durata di arresto I_k 1 s max. 29,6 kA

Prodotto 790160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 790160 è stato aggiunto al carrello.

Apri Web-Shop

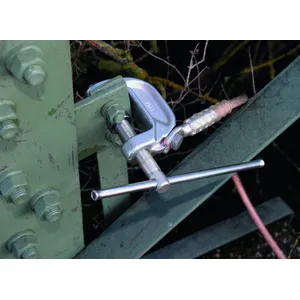

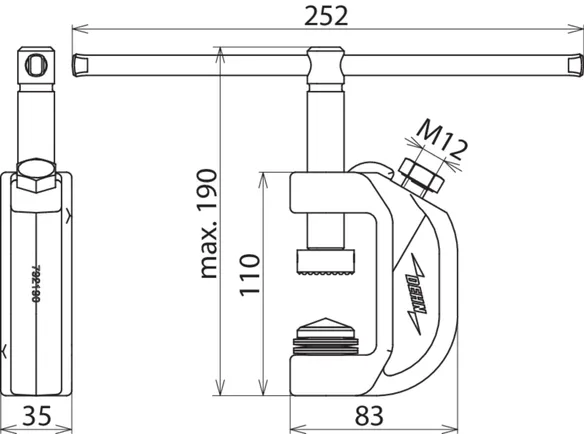

Morsetto di messa a terra con barretta di rotazione e molla a tazza

Rondella di fresatura, molla a tazza e barretta di rotazione per un contatto sicuro.

1 Prodotto

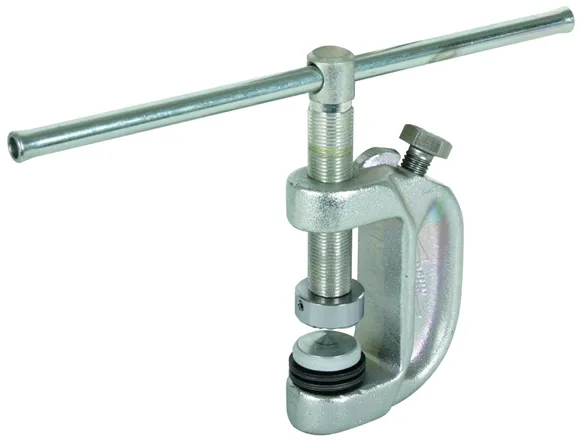

Art. 792190 EFK FL40 SKN

GTIN (EAN) 4013364068315, Codice doganale (EU): 85359000, Peso lordo: 1.32 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio	fino a 40 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	26,5 kA
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA

Campo di serraggio	fino a 40 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	26,5 kA
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	ghisa/gal Zn
Materiale codolo	ottone/gal Zn
Materiale rondella di fresatura	Acciaio, temprato/nichelato
Materiale molla	acciaio per molla

Prodotto 792190 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 792190 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto di messa a terra con barretta di rotazione

Rondella di fresatura e barretta di rotazione per un contatto sicuro.

1 Prodotto

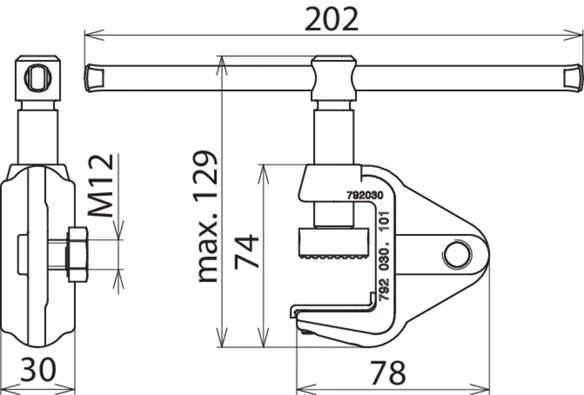

Art. 792030 EFK FL30 SKN

GTIN (EAN) 4013364005853, Codice doganale (EU): 85359000, Peso lordo: 610.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio	fino a 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 50 mm²
Corrente di corto circuito max. I_cc 0,5 s	14,0 kA
Corrente di corto circuito max. I_cc 0,5 s	9,9 kA

Campo di serraggio	fino a 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 50 mm²
Corrente di corto circuito max. I_cc 0,5 s	14,0 kA
Corrente di corto circuito max. I_cc 0,5 s	9,9 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100)
Campo di temperatura	–25 °C ... +55 °C
Materiale corpo serraggio	ghisa/gal Zn
Materiale codolo	ottone/gal Zn
Materiale rondella di fresatura	Acciaio, temprato/nichelato
Materiale molla	acciaio per molla

Prodotto 792030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 792030 è stato aggiunto al carrello.

Apri Web-Shop

Elementi di connessione lato terra per quadri elettrici e linee aeree

Dettagli

Pinza di terra universale, con vite ad alette

Art. 774034 UEK 25 FS

Non siete autorizzati per eseguire un download 774034.stp

Non siete autorizzati per eseguire un download 774034.igs

Non siete autorizzati per eseguire un download 774034.jt

Non siete autorizzati per eseguire un download 774034.dwg

Non siete autorizzati per eseguire un download 774034m_D.dxf

Prodotto 774034 è stato aggiunto al blocco note.

Prodotto 774034 è stato aggiunto al carrello.

Art. 774130 UEK 30 FS

Prodotto 774130 è stato aggiunto al blocco note.

Prodotto 774130 è stato aggiunto al carrello.

Pinza di terra universale, con manico isolato

Art. 774234 UEK 25 HG

Non siete autorizzati per eseguire un download 774234.stp

Non siete autorizzati per eseguire un download 774234.igs

Non siete autorizzati per eseguire un download 774234.jt

Non siete autorizzati per eseguire un download 774234.dwg

Non siete autorizzati per eseguire un download 774234m_D.dxf

Prodotto 774234 è stato aggiunto al blocco note.

Prodotto 774234 è stato aggiunto al carrello.

Art. 774330 UEK 30 HG

Non siete autorizzati per eseguire un download 774330.stp

Non siete autorizzati per eseguire un download 774330.igs

Non siete autorizzati per eseguire un download 774330.jt

Non siete autorizzati per eseguire un download 774330.dwg

Non siete autorizzati per eseguire un download 774330m_E_Klemmbereich.dxf

Prodotto 774330 è stato aggiunto al blocco note.

Prodotto 774330 è stato aggiunto al carrello.

Pinza di terra universale, con barretta di rotazione

Art. 774434 UEK 25 SKN

Prodotto 774434 è stato aggiunto al blocco note.

Prodotto 774434 è stato aggiunto al carrello.

Art. 774530 UEK 30 SKN

Prodotto 774530 è stato aggiunto al blocco note.

Prodotto 774530 è stato aggiunto al carrello.

Pinza per punti fissi a sfera, fissa con vite ad alette

Art. 772312 KKH 20 FS

Prodotto 772312 è stato aggiunto al blocco note.

Prodotto 772312 è stato aggiunto al carrello.

Art. 772322 KKH 25 FS

Prodotto 772322 è stato aggiunto al blocco note.

Prodotto 772322 è stato aggiunto al carrello.

Pinza per punti fissi a sfera, fissa con manico isolato

Art. 772313 KKH 20 HG

Non siete autorizzati per eseguire un download 772313.stp

Non siete autorizzati per eseguire un download 772313.igs

Non siete autorizzati per eseguire un download 772313.jt

Non siete autorizzati per eseguire un download 772313.dwg

Non siete autorizzati per eseguire un download 772313m_D.dxf

Prodotto 772313 è stato aggiunto al blocco note.

Prodotto 772313 è stato aggiunto al carrello.

Art. 772323 KKH 25 HG

Non siete autorizzati per eseguire un download 772323.stp

Non siete autorizzati per eseguire un download 772323.igs

Non siete autorizzati per eseguire un download 772323.jt

Non siete autorizzati per eseguire un download 772323.dwg

Non siete autorizzati per eseguire un download 772323m_D.dxf

Prodotto 772323 è stato aggiunto al blocco note.

Prodotto 772323 è stato aggiunto al carrello.

Elemento di connessione di terra con galletto

Art. 775621 EAS EK FM 12

Non siete autorizzati per eseguire un download 775621.stp

Non siete autorizzati per eseguire un download 775621.igs

Non siete autorizzati per eseguire un download 775621.jt

Non siete autorizzati per eseguire un download 775621.dwg

Non siete autorizzati per eseguire un download 775621m_D.dxf

Prodotto 775621 è stato aggiunto al blocco note.

Prodotto 775621 è stato aggiunto al carrello.

Art. 775631 EAS EK FM 16

Prodotto 775631 è stato aggiunto al blocco note.

Prodotto 775631 è stato aggiunto al carrello.

Elemento di connessione di terra con vite ad alette

Art. 775626 EAS EK FS 12

Prodotto 775626 è stato aggiunto al blocco note.

Prodotto 775626 è stato aggiunto al carrello.

Art. 775636 EAS EK FS 16

Prodotto 775636 è stato aggiunto al blocco note.
