Morsetto di collegamento

Per il collegamento universale all'equipotenzialità ad anello con Fe/tZn, rame oppure acciaio inossidabile (INOX).

1 Prodotto

Art. 563169 AK RPA V2A

GTIN (EAN) 4013364104839, Codice doganale (EU): 85359000, Peso lordo: 77.80 g, UM: 50.00 pz.

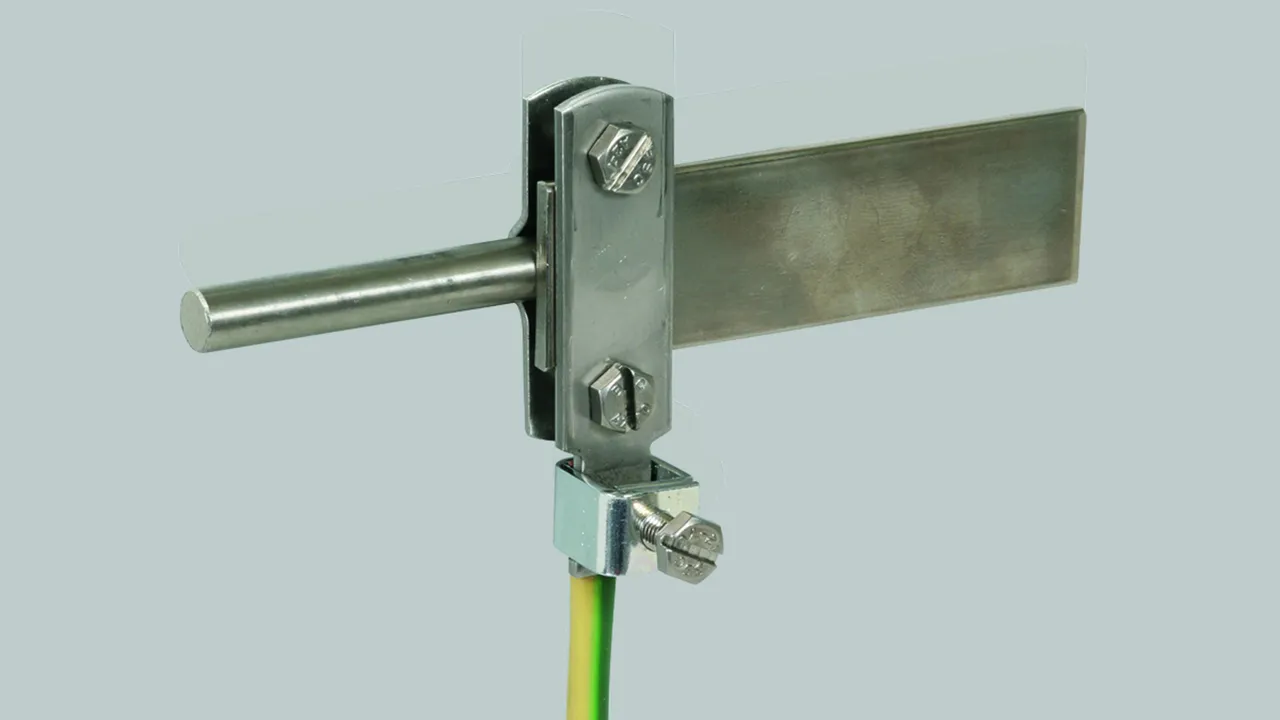

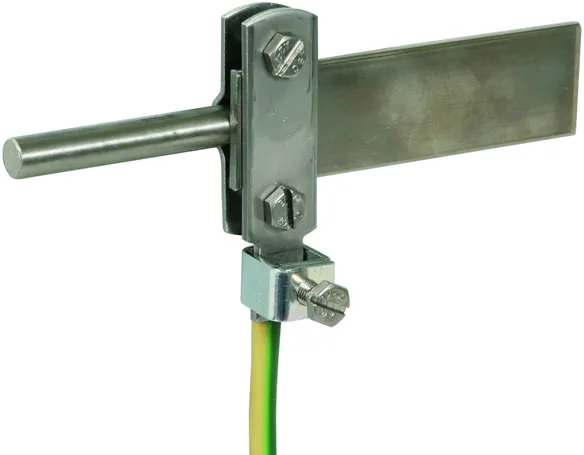

Immagini

Maggior informazioni

  • File CAD
    • 563169.stp

      Non siete autorizzati per eseguire un download 563169.stp

      Login
    • 563169.igs

      Non siete autorizzati per eseguire un download 563169.igs

      Login
    • 563169.jt

      Non siete autorizzati per eseguire un download 563169.jt

      Login
    • 563169.dwg

      Non siete autorizzati per eseguire un download 563169.dwg

      Login

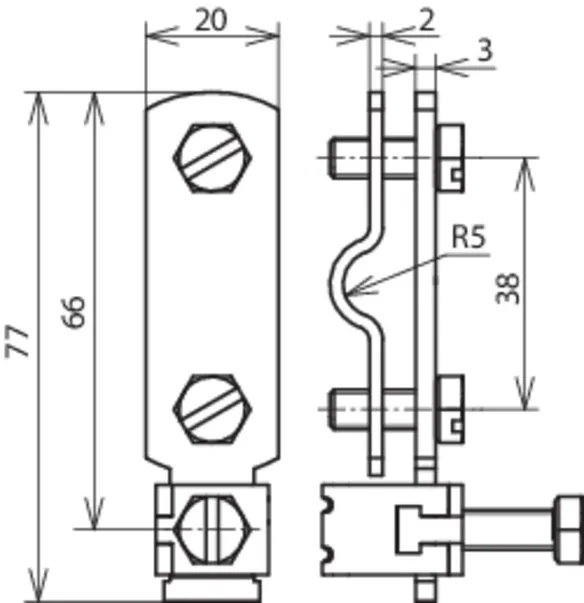

    • 563169m_D.dxf

      Non siete autorizzati per eseguire un download 563169m_D.dxf

      Login
Morsetto di collegamento INOX
Morsetto di collegamento per il collegamento universale all'equipotenzialità ad anello con Fe/tZn, rame oppure acciaio inossidabile (INOX)
Staffa portafilo serraggio Td/Pt: Ø8-10 / 30 x 3 fino a 11 mm
Materiale: INOX
Materiale morsetto a gabbia: Fe/gal Zn
Sezione di collegamento: 2,5-95 mm2
Corrente di corto circuito (AC 50 Hz / DC): 5,5 kA
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK RPA V2A
Art.: 563169
o similare.

Certificati



Caratteristiche tecniche

Staffa portafilo serraggio Td/Pt Ø8-10 / 30 x 3 fino a 11 mm
Materiale INOX
Materiale morsetto a gabbia Fe/gal Zn
Sezione di collegamento 2,5-95 mm2
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5,5 kA
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.
