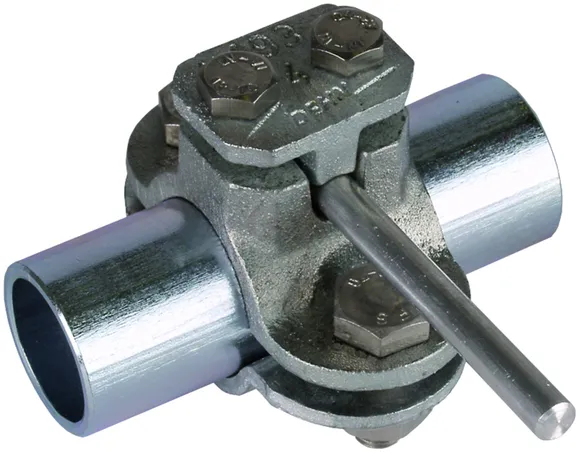

Collare per tubi protezione da fulmini

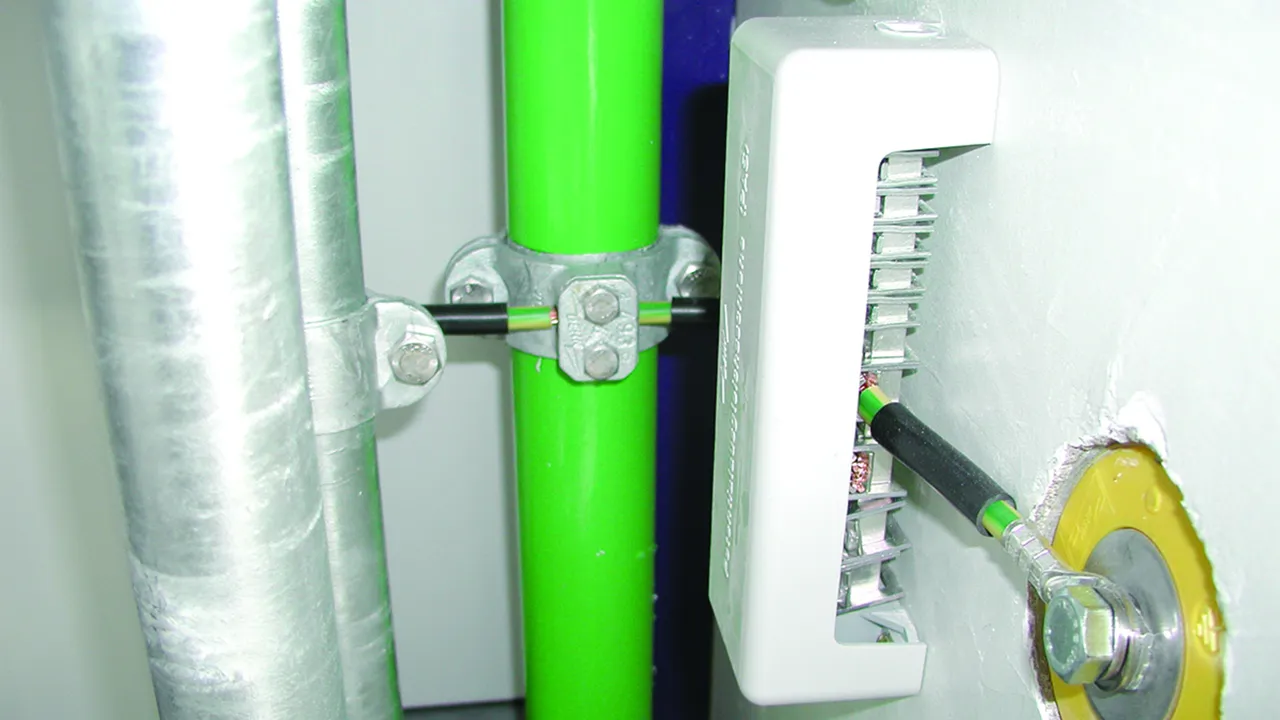

Collare per tubi per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo DIN VDE 0100-410/540 ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

Il campo di serraggio (indicato in mm) si riferisce al diametro esterno e il campo di serraggio (indicato in pollici) si riferisce al diametro interno (larghezza nominale) dei tubi.

Esecuzione con vite M10

Collegamento per Td 4-10 mm oppure sezione di collegamento max 70 mm2.

6 Prodotti

Art. 407012 ERS 21 AS4.10 TG STTZN

GTIN (EAN) 4013364026100, Codice doganale (EU): 85359000, Peso lordo: 442.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 407012.stp

      Non siete autorizzati per eseguire un download 407012.stp

      Login
    • 407012.igs

      Non siete autorizzati per eseguire un download 407012.igs

      Login
    • 407012.jt

      Non siete autorizzati per eseguire un download 407012.jt

      Login
    • 407012.dwg

      Non siete autorizzati per eseguire un download 407012.dwg

      Login
    • 407012m_D.dxf

      Non siete autorizzati per eseguire un download 407012m_D.dxf

      Login
Collare per tubi protezione da fulmini Esecuzione con vite M10 Campo di serraggio tubo Ø 21 mm (1/2'')
Collare per tubi per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo DIN VDE 0100-410/540 ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Campo di serraggio tubo Ø: 21 mm (1/2'')
Materiale: ghisa m./ Fe/tZn
Dimensioni: 80 x 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 21 AS4.10 TG STTZN
Art.: 407012
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 21 mm (1/2'')
Materiale ghisa m./ Fe/tZn

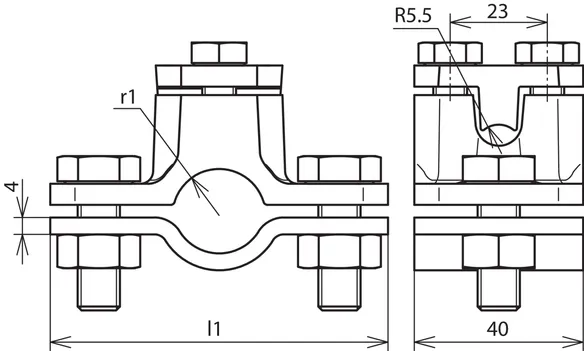

Dimensioni (l1 x r1) 80 x 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 407012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 407012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 407034 ERS 27 AS4.10 TG STTZN

GTIN (EAN) 4013364026117, Codice doganale (EU): 85359000, Peso lordo: 453.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 407034.stp

      Non siete autorizzati per eseguire un download 407034.stp

      Login
    • 407034.igs

      Non siete autorizzati per eseguire un download 407034.igs

      Login
    • 407034.jt

      Non siete autorizzati per eseguire un download 407034.jt

      Login
    • 407034.dwg

      Non siete autorizzati per eseguire un download 407034.dwg

      Login
Collare per tubi protezione da fulmini Esecuzione con vite M10 Campo di serraggio tubo Ø 27 mm (3/4'')
Collare per tubi per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo DIN VDE 0100-410/540 ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Campo di serraggio tubo Ø: 27 mm (3/4'')
Materiale: ghisa m./ Fe/tZn
Dimensioni: 83 x 14 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 27 AS4.10 TG STTZN
Art.: 407034
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 27 mm (3/4'')
Materiale ghisa m./ Fe/tZn
Dimensioni (l1 x r1) 83 x 14 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 407034 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 407034 è stato aggiunto al carrello.

Apri Web-Shop

Art. 407100 ERS 34 AS4.10 TG STTZN

GTIN (EAN) 4013364026124, Codice doganale (EU): 85359000, Peso lordo: 467.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 407100.stp

      Non siete autorizzati per eseguire un download 407100.stp

      Login
    • 407100.igs

      Non siete autorizzati per eseguire un download 407100.igs

      Login
    • 407100.jt

      Non siete autorizzati per eseguire un download 407100.jt

      Login
    • 407100.dwg

      Non siete autorizzati per eseguire un download 407100.dwg

      Login
Collare per tubi protezione da fulmini Esecuzione con vite M10 Campo di serraggio tubo Ø 34 mm (1'')
Collare per tubi per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo DIN VDE 0100-410/540 ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Campo di serraggio tubo Ø: 34 mm (1'')
Materiale: ghisa m./ Fe/tZn
Dimensioni: 85 x 17,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 34 AS4.10 TG STTZN
Art.: 407100
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 34 mm (1'')
Materiale ghisa m./ Fe/tZn
Dimensioni (l1 x r1) 85 x 17,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 407100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 407100 è stato aggiunto al carrello.

Apri Web-Shop

Art. 407114 ERS 42 AS4.10 TG STTZN

GTIN (EAN) 4013364026131, Codice doganale (EU): 85359000, Peso lordo: 490.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 407114.stp

      Non siete autorizzati per eseguire un download 407114.stp

      Login
    • 407114.igs

      Non siete autorizzati per eseguire un download 407114.igs

      Login
    • 407114.jt

      Non siete autorizzati per eseguire un download 407114.jt

      Login
    • 407114.dwg

      Non siete autorizzati per eseguire un download 407114.dwg

      Login
Collare per tubi protezione da fulmini Esecuzione con vite M10 Campo di serraggio tubo Ø 42 mm (1 1/4'')
Collare per tubi per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo DIN VDE 0100-410/540 ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Campo di serraggio tubo Ø: 42 mm (1 1/4'')
Materiale: ghisa m./ Fe/tZn
Dimensioni: 100 x 24,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 42 AS4.10 TG STTZN
Art.: 407114
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 42 mm (1 1/4'')
Materiale ghisa m./ Fe/tZn
Dimensioni (l1 x r1) 100 x 24,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 407114 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 407114 è stato aggiunto al carrello.

Apri Web-Shop

Art. 407112 ERS 48 AS4.10 TG STTZN

GTIN (EAN) 4013364026148, Codice doganale (EU): 85359000, Peso lordo: 512.00 g, UM: 10.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 407112.stp

      Non siete autorizzati per eseguire un download 407112.stp

      Login
    • 407112.igs

      Non siete autorizzati per eseguire un download 407112.igs

      Login
    • 407112.jt

      Non siete autorizzati per eseguire un download 407112.jt

      Login
    • 407112.dwg

      Non siete autorizzati per eseguire un download 407112.dwg

      Login
Collare per tubi protezione da fulmini Esecuzione con vite M10 Campo di serraggio tubo Ø 48 mm (1 1/2'')
Collare per tubi per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo DIN VDE 0100-410/540 ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Campo di serraggio tubo Ø: 48 mm (1 1/2'')
Materiale: ghisa m./ Fe/tZn
Dimensioni: 95 x 22 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 48 AS4.10 TG STTZN
Art.: 407112
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 48 mm (1 1/2'')
Materiale ghisa m./ Fe/tZn
Dimensioni (l1 x r1) 95 x 22 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 407112 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 407112 è stato aggiunto al carrello.

Apri Web-Shop

Art. 407200 ERS 60 AS4.10 TG STTZN

GTIN (EAN) 4013364026162, Codice doganale (EU): 85359000, Peso lordo: 568.20 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 407200.stp

      Non siete autorizzati per eseguire un download 407200.stp

      Login
    • 407200.igs

      Non siete autorizzati per eseguire un download 407200.igs

      Login
    • 407200.jt

      Non siete autorizzati per eseguire un download 407200.jt

      Login
    • 407200.dwg

      Non siete autorizzati per eseguire un download 407200.dwg

      Login
Collare per tubi protezione da fulmini Esecuzione con vite M10 Campo di serraggio tubo Ø 60 mm (2'')
Collare per tubi per l'integrazione di tubi nell'equipotenzialità di sicurezza e funzionale secondo DIN VDE 0100-410/540 ed equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Campo di serraggio tubo Ø: 60 mm (2'')
Materiale: ghisa m./ Fe/tZn
Dimensioni: 113 x 30,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 60 AS4.10 TG STTZN
Art.: 407200
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 60 mm (2'')
Materiale ghisa m./ Fe/tZn
Dimensioni (l1 x r1) 113 x 30,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 407200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 407200 è stato aggiunto al carrello.

Apri Web-Shop

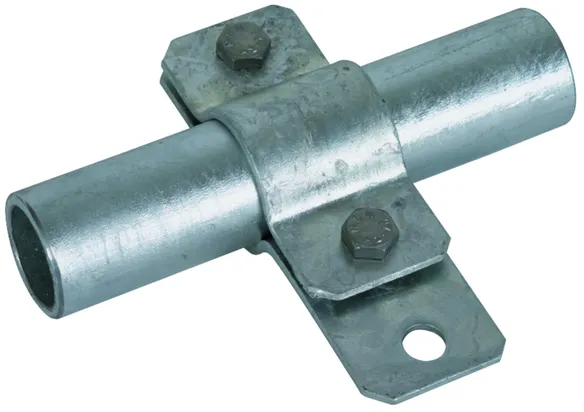

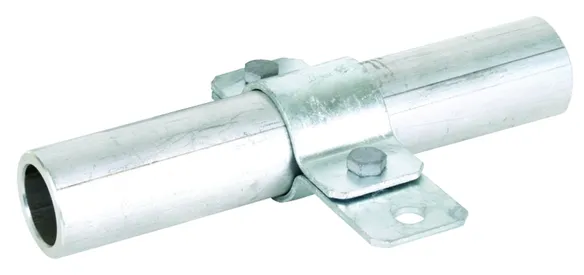

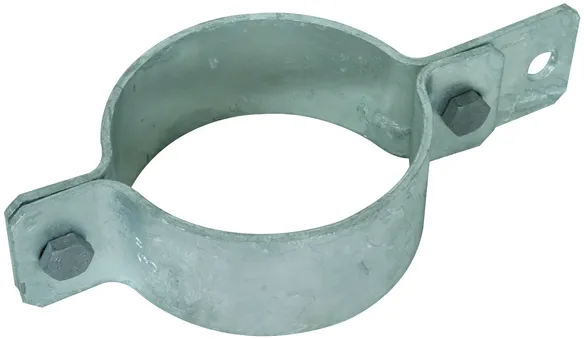

Versione Fe/tZn con vite a testa esagonale

Fe/tZn spessore del materiale 3 mm.
Collegamento per Pt con viti e dadi, per Td 7-10 mm ad es. connettore KS art. n. 301 000 oppure cavallotto di fissaggio art. n. 390 150.

10 Prodotti

Art. 410038 ERS 17 AB11 STTZN

GTIN (EAN) 4013364026223, Codice doganale (EU): 85359000, Peso lordo: 215.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410038.stp

      Non siete autorizzati per eseguire un download 410038.stp

      Login
    • 410038.igs

      Non siete autorizzati per eseguire un download 410038.igs

      Login
    • 410038.jt

      Non siete autorizzati per eseguire un download 410038.jt

      Login
    • 410038.dwg

      Non siete autorizzati per eseguire un download 410038.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per tubi di messa a terra in Fe/tZn con vite M10 e tubo D 17 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 17 mm (3/8'')
Materiale: Fe/tZn
Dimensioni: 110 x 8,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 17 AB11 STTZN
Art.: 410038
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 17 mm (3/8'')
Materiale Fe/tZn

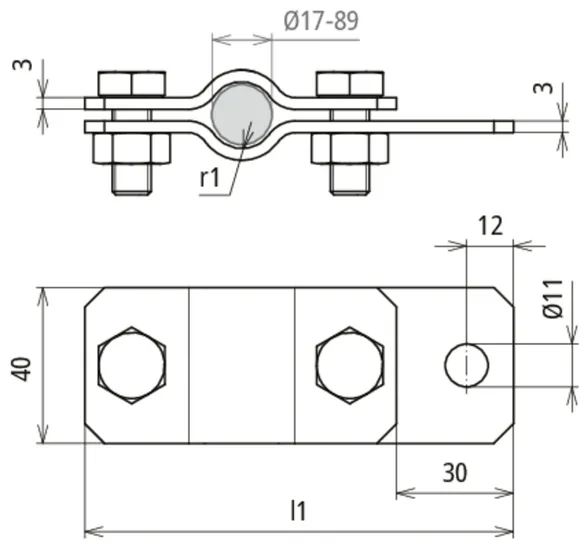

Dimensioni (l1 x r1) 110 x 8,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410038 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410038 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410012 ERS 21 AB11 STTZN

GTIN (EAN) 4013364026186, Codice doganale (EU): 85359000, Peso lordo: 238.20 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410012.stp

      Non siete autorizzati per eseguire un download 410012.stp

      Login
    • 410012.igs

      Non siete autorizzati per eseguire un download 410012.igs

      Login
    • 410012.jt

      Non siete autorizzati per eseguire un download 410012.jt

      Login
    • 410012.dwg

      Non siete autorizzati per eseguire un download 410012.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per tubi di messa a terra in Fe/tZn con vite M10 e tubo D 21 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 21 mm (1/2'')
Materiale: Fe/tZn
Dimensioni: 115 x 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 21 AB11 STTZN
Art.: 410012
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 21 mm (1/2'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 115 x 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410012 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410012 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410034 ERS 27 AB11 STTZN

GTIN (EAN) 4013364026247, Codice doganale (EU): 85359000, Peso lordo: 235.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410034.stp

      Non siete autorizzati per eseguire un download 410034.stp

      Login
    • 410034.igs

      Non siete autorizzati per eseguire un download 410034.igs

      Login
    • 410034.jt

      Non siete autorizzati per eseguire un download 410034.jt

      Login
    • 410034.dwg

      Non siete autorizzati per eseguire un download 410034.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per tubi di messa a terra in Fe/tZn con vite M10 e tubo D 27 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 27 mm (3/4'')
Materiale: Fe/tZn
Dimensioni: 115 x 13,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 27 AB11 STTZN
Art.: 410034
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 27 mm (3/4'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 115 x 13,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410034 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410034 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410100 ERS 34 AB11 STTZN

GTIN (EAN) 4013364026254, Codice doganale (EU): 85359000, Peso lordo: 250.60 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410100.stp

      Non siete autorizzati per eseguire un download 410100.stp

      Login
    • 410100.igs

      Non siete autorizzati per eseguire un download 410100.igs

      Login
    • 410100.jt

      Non siete autorizzati per eseguire un download 410100.jt

      Login
    • 410100.dwg

      Non siete autorizzati per eseguire un download 410100.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per tubi di messa a terra in Fe/tZn con vite M10 e tubo D 34 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 34 mm (1'')
Materiale: Fe/tZn
Dimensioni: 124 x 17 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 34 AB11 STTZN
Art.: 410100
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 34 mm (1'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 124 x 17 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410100 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410114 ERS 42 AB11 STTZN

GTIN (EAN) 4013364026261, Codice doganale (EU): 85359000, Peso lordo: 280.80 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410114.stp

      Non siete autorizzati per eseguire un download 410114.stp

      Login
    • 410114.igs

      Non siete autorizzati per eseguire un download 410114.igs

      Login
    • 410114.jt

      Non siete autorizzati per eseguire un download 410114.jt

      Login
    • 410114.dwg

      Non siete autorizzati per eseguire un download 410114.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per tubi di messa a terra in Fe/tZn con vite M10 e tubo D 42 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 42 mm (1 1/4'')
Materiale: Fe/tZn
Dimensioni: 132,5 x 21 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 42 AB11 STTZN
Art.: 410114
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 42 mm (1 1/4'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 132,5 x 21 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410114 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410114 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410112 ERS 48 AB11 STTZN

GTIN (EAN) 4013364026278, Codice doganale (EU): 85359000, Peso lordo: 302.04 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410112.stp

      Non siete autorizzati per eseguire un download 410112.stp

      Login
    • 410112.igs

      Non siete autorizzati per eseguire un download 410112.igs

      Login
    • 410112.jt

      Non siete autorizzati per eseguire un download 410112.jt

      Login
    • 410112.dwg

      Non siete autorizzati per eseguire un download 410112.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per tubi di messa a terra in Fe/tZn con vite M10 e tubo D 48 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 48 mm (1 1/2'')
Materiale: Fe/tZn
Dimensioni: 140,5 x 24 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 48 AB11 STTZN
Art.: 410112
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 48 mm (1 1/2'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 140,5 x 24 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410112 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410112 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410134 ERS 55 AB11 STTZN

GTIN (EAN) 4013364026285, Codice doganale (EU): 85359000, Peso lordo: 318.04 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410134.stp

      Non siete autorizzati per eseguire un download 410134.stp

      Login
    • 410134.igs

      Non siete autorizzati per eseguire un download 410134.igs

      Login
    • 410134.jt

      Non siete autorizzati per eseguire un download 410134.jt

      Login
    • 410134.dwg

      Non siete autorizzati per eseguire un download 410134.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per tubi di messa a terra in Fe/tZn con vite M10 e tubo D 55 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 55 mm (1 3/4'')
Materiale: Fe/tZn
Dimensioni: 145 x 27,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 55 AB11 STTZN
Art.: 410134
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 55 mm (1 3/4'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 145 x 27,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410134 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410134 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410200 ERS 60 AB11 STTZN

GTIN (EAN) 4013364026292, Codice doganale (EU): 85359000, Peso lordo: 330.04 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410200.stp

      Non siete autorizzati per eseguire un download 410200.stp

      Login
    • 410200.igs

      Non siete autorizzati per eseguire un download 410200.igs

      Login
    • 410200.jt

      Non siete autorizzati per eseguire un download 410200.jt

      Login
    • 410200.dwg

      Non siete autorizzati per eseguire un download 410200.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per tubi di messa a terra in Fe/tZn con vite M10 e tubo D 60 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 60 mm (2'')
Materiale: Fe/tZn
Dimensioni: 151 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 60 AB11 STTZN
Art.: 410200
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 60 mm (2'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 151 x 30 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410200 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410212 ERS 76 AB11 STTZN

GTIN (EAN) 4013364026308, Codice doganale (EU): 85359000, Peso lordo: 409.65 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410212.stp

      Non siete autorizzati per eseguire un download 410212.stp

      Login
    • 410212.igs

      Non siete autorizzati per eseguire un download 410212.igs

      Login
    • 410212.stp

      Non siete autorizzati per eseguire un download 410212.stp

      Login
    • 410212.dwg

      Non siete autorizzati per eseguire un download 410212.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per pali sui tetti Fe/tZn
Collare per pali sui tetti per il collegamento di spinterometri di sezionamento ai pali sul tetto
Campo di serraggio tubo Ø: 76 mm (2 1/2'')
Materiale: Fe/tZn
Dimensioni: 169 x 38 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 76 AB11 STTZN
Art.: 410212
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 76 mm (2 1/2'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 169 x 38 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410212 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410212 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410300 ERS 89 AB11 STTZN

GTIN (EAN) 4013364026315, Codice doganale (EU): 85359000, Peso lordo: 426.47 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410300.stp

      Non siete autorizzati per eseguire un download 410300.stp

      Login
    • 410300.igs

      Non siete autorizzati per eseguire un download 410300.igs

      Login
    • 410300.jt

      Non siete autorizzati per eseguire un download 410300.jt

      Login
    • 410300.dwg

      Non siete autorizzati per eseguire un download 410300.dwg

      Login
    • 410012m_D.dxf

      Non siete autorizzati per eseguire un download 410012m_D.dxf

      Login
Collare per pali sui tetti
Collare per pali sui tetti per il collegamento di spinterometri di sezionamento ai pali sul tetto
Campo di serraggio tubo Ø: 89 mm (3'')
Materiale: Fe/tZn
Dimensioni: 182,5 x 44,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 89 AB11 STTZN
Art.: 410300
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 89 mm (3'')
Materiale Fe/tZn
Dimensioni (l1 x r1) 182,5 x 44,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410300 è stato aggiunto al carrello.

Apri Web-Shop

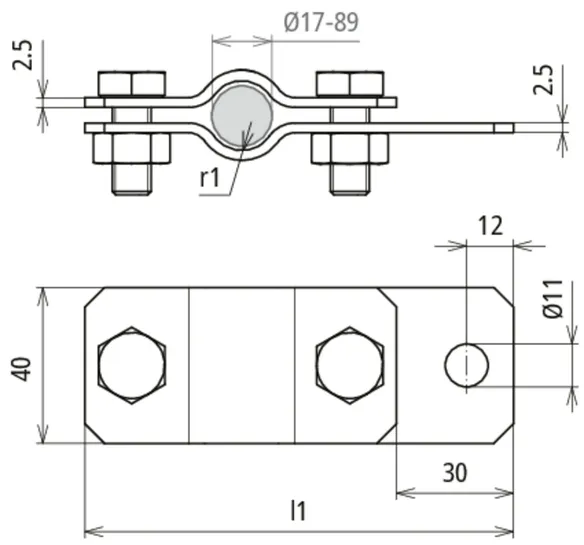

Versione INOX con vite a testa esagonale

Spessore materiale INOX 2,5 mm.
Collegamento per Pt con viti e dadi, per Td 7-10 mm ad es. connettore KS art. n. 301 000 oppure cavallotto di fissaggio art. n. 390 150.

10 Prodotti

Art. 410309 ERS 17 AB11 V2A

GTIN (EAN) 4013364081451, Codice doganale (EU): 85359000, Peso lordo: 184.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410309.stp

      Non siete autorizzati per eseguire un download 410309.stp

      Login
    • 410309.igs

      Non siete autorizzati per eseguire un download 410309.igs

      Login
    • 410309.jt

      Non siete autorizzati per eseguire un download 410309.jt

      Login
    • 410309.dwg

      Non siete autorizzati per eseguire un download 410309.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login

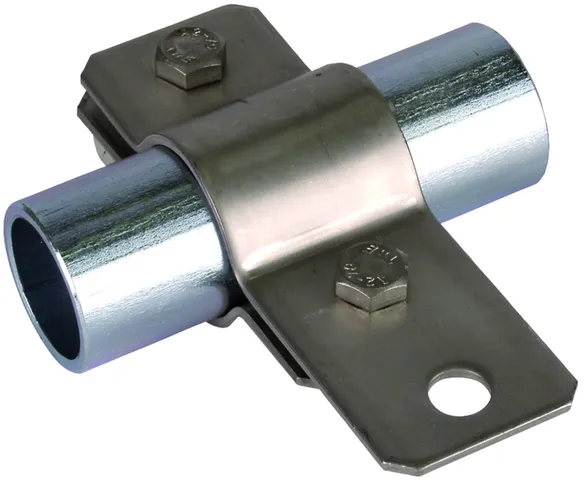

Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 17 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 17 mm (3/8'')
Materiale: INOX
Dimensioni: 110,5 x 8,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 17 AB11 V2A
Art.: 410309
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 17 mm (3/8'')
Materiale INOX
Dimensioni (l1 x r1) 110,5 x 8,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410309 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410309 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410319 ERS 21 AB11 V2A

GTIN (EAN) 4013364081505, Codice doganale (EU): 85359000, Peso lordo: 192.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410319.stp

      Non siete autorizzati per eseguire un download 410319.stp

      Login
    • 410319.igs

      Non siete autorizzati per eseguire un download 410319.igs

      Login
    • 410319.jt

      Non siete autorizzati per eseguire un download 410319.jt

      Login
    • 410319.dwg

      Non siete autorizzati per eseguire un download 410319.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 21 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 21 mm (1/2'')
Materiale: INOX
Dimensioni: 114,5 x 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 21 AB11 V2A
Art.: 410319
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 21 mm (1/2'')
Materiale INOX
Dimensioni (l1 x r1) 114,5 x 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410319 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410319 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410329 ERS 27 AB11 V2A

GTIN (EAN) 4013364081512, Codice doganale (EU): 85359000, Peso lordo: 196.00 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410329.stp

      Non siete autorizzati per eseguire un download 410329.stp

      Login
    • 410329.igs

      Non siete autorizzati per eseguire un download 410329.igs

      Login
    • 410329.jt

      Non siete autorizzati per eseguire un download 410329.jt

      Login
    • 410329.dwg

      Non siete autorizzati per eseguire un download 410329.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 27 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 27 mm (3/4'')
Materiale: INOX
Dimensioni: 115,5 x 13,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 27 AB11 V2A
Art.: 410329
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 27 mm (3/4'')
Materiale INOX
Dimensioni (l1 x r1) 115,5 x 13,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410329 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410329 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410339 ERS 34 AB11 V2A

GTIN (EAN) 4013364081550, Codice doganale (EU): 85359000, Peso lordo: 210.60 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410339.stp

      Non siete autorizzati per eseguire un download 410339.stp

      Login
    • 410339.igs

      Non siete autorizzati per eseguire un download 410339.igs

      Login
    • 410339.jt

      Non siete autorizzati per eseguire un download 410339.jt

      Login
    • 410339.dwg

      Non siete autorizzati per eseguire un download 410339.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 34 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 34 mm (1'')
Materiale: INOX
Dimensioni: 124 x 17 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 34 AB11 V2A
Art.: 410339
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 34 mm (1'')
Materiale INOX
Dimensioni (l1 x r1) 124 x 17 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410339 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410339 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410349 ERS 42 AB11 V2A

GTIN (EAN) 4013364081604, Codice doganale (EU): 85359000, Peso lordo: 236.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410349.stp

      Non siete autorizzati per eseguire un download 410349.stp

      Login
    • 410349.igs

      Non siete autorizzati per eseguire un download 410349.igs

      Login
    • 410349.jt

      Non siete autorizzati per eseguire un download 410349.jt

      Login
    • 410349.dwg

      Non siete autorizzati per eseguire un download 410349.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 42 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 42 mm (1 1/4'')
Materiale: INOX
Dimensioni: 132,5 x 21 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 42 AB11 V2A
Art.: 410349
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 42 mm (1 1/4'')
Materiale INOX
Dimensioni (l1 x r1) 132,5 x 21 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410349 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410359 ERS 48 AB11 V2A

GTIN (EAN) 4013364081468, Codice doganale (EU): 85359000, Peso lordo: 254.04 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410359.stp

      Non siete autorizzati per eseguire un download 410359.stp

      Login
    • 410359.igs

      Non siete autorizzati per eseguire un download 410359.igs

      Login
    • 410359.jt

      Non siete autorizzati per eseguire un download 410359.jt

      Login
    • 410359.dwg

      Non siete autorizzati per eseguire un download 410359.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 48 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 48 mm (1 1/2'')
Materiale: INOX
Dimensioni: 140,5 x 24 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 48 AB11 V2A
Art.: 410359
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 48 mm (1 1/2'')
Materiale INOX
Dimensioni (l1 x r1) 140,5 x 24 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410359 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410359 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410369 ERS 55 AB11 V2A

GTIN (EAN) 4013364081529, Codice doganale (EU): 85359000, Peso lordo: 266.04 g, UM: 25.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410369.stp

      Non siete autorizzati per eseguire un download 410369.stp

      Login
    • 410369.igs

      Non siete autorizzati per eseguire un download 410369.igs

      Login
    • 410369.jt

      Non siete autorizzati per eseguire un download 410369.jt

      Login
    • 410369.dwg

      Non siete autorizzati per eseguire un download 410369.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 55 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 55 mm (1 3/4'')
Materiale: INOX
Dimensioni: 145 x 27,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 55 AB11 V2A
Art.: 410369
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 55 mm (1 3/4'')
Materiale INOX
Dimensioni (l1 x r1) 145 x 27,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410369 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410369 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410379 ERS 60 AB11 V2A

GTIN (EAN) 4013364081475, Codice doganale (EU): 85359000, Peso lordo: 278.04 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410379.stp

      Non siete autorizzati per eseguire un download 410379.stp

      Login
    • 410379.igs

      Non siete autorizzati per eseguire un download 410379.igs

      Login
    • 410379.jt

      Non siete autorizzati per eseguire un download 410379.jt

      Login
    • 410379.dwg

      Non siete autorizzati per eseguire un download 410379.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 60 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 60 mm (2'')
Materiale: INOX
Dimensioni: 151 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 60 AB11 V2A
Art.: 410379
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 60 mm (2'')
Materiale INOX
Dimensioni (l1 x r1) 151 x 30 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410379 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410379 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410389 ERS 76 AB11 V2A

GTIN (EAN) 4013364081482, Codice doganale (EU): 85359000, Peso lordo: 322.55 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410389.stp

      Non siete autorizzati per eseguire un download 410389.stp

      Login
    • 410389.igs

      Non siete autorizzati per eseguire un download 410389.igs

      Login
    • 410389.jt

      Non siete autorizzati per eseguire un download 410389.jt

      Login
    • 410389.dwg

      Non siete autorizzati per eseguire un download 410389.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 76 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 76 mm (2 1/2'')
Materiale: INOX
Dimensioni: 169 x 38 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 76 AB11 V2A
Art.: 410389
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 76 mm (2 1/2'')
Materiale INOX
Dimensioni (l1 x r1) 169 x 38 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410389 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410389 è stato aggiunto al carrello.

Apri Web-Shop

Art. 410399 ERS 89 AB11 V2A

GTIN (EAN) 4013364081499, Codice doganale (EU): 85359000, Peso lordo: 370.07 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410399.stp

      Non siete autorizzati per eseguire un download 410399.stp

      Login
    • 410399.igs

      Non siete autorizzati per eseguire un download 410399.igs

      Login
    • 410399.jt

      Non siete autorizzati per eseguire un download 410399.jt

      Login
    • 410399.dwg

      Non siete autorizzati per eseguire un download 410399.dwg

      Login
    • 410309m_D.dxf

      Non siete autorizzati per eseguire un download 410309m_D.dxf

      Login
Collare per tubi di messa a terra in acciaio inox con vite M10 e tubo D 89 mm
Collari per tubi di messa a terra BS per l’integrazione di tubi nel
collegamento equipotenziale antifulmine
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Campo di serraggio tubo Ø: 89 mm (3'')
Materiale: INOX
Dimensioni: 182,5 x 44,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ERS 89 AB11 V2A
Art.: 410399
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio tubo Ø 89 mm (3'')
Materiale INOX
Dimensioni (l1 x r1) 182,5 x 44,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 410399 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410399 è stato aggiunto al carrello.

Apri Web-Shop
back to top
