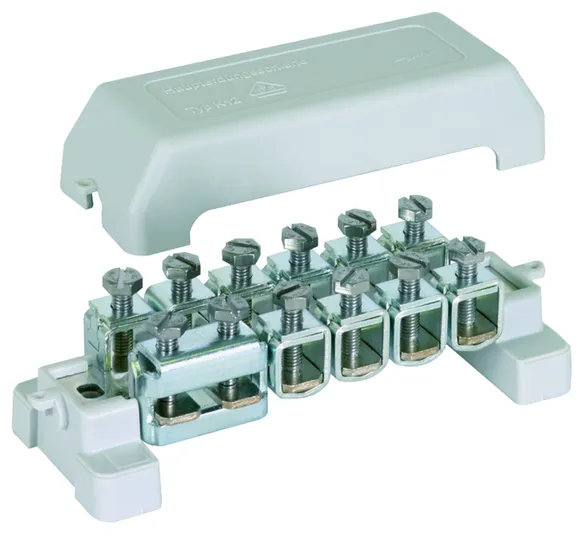

Barra equipotenziale K12 con morsetti ad innesto

Barra equipotenziale per l'equipotenzialità di sicurezza e funzione secondo CEI 64-8 (DIN VDE 0100-410/540) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).

Esecuzione:
– Provato secondo DIN VDE 0618-1
– Marcatura VDE
– Marcatura CE
– Supporti di fissaggio e coperchio in materiale plastico, colore grigio o nero (privo di alogeni)
– Coperchio piombabile/scrivibile
– Morsetti ad innesto Fe/gal Zn
– Con 12 linguette di contatto

Occupazione:
Per Td 1 linguetta
Per Pt 2 linguette

Esecuzione standard

Collegamenti per:
10 conduttori 2,5-95 mm2 (rigido / semirigido) oppure Td Ø10 mm.
1 conduttore Pt fino a 30 x 4 mm.

1 Prodotto

Art. 563200 PAS 11AK

GTIN (EAN) 4013364056558, Codice doganale: 85359000, Peso lordo: 410.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 563200.stp

      Non siete autorizzati per eseguire un download 563200.stp

      Login
    • 563200.igs

      Non siete autorizzati per eseguire un download 563200.igs

      Login
    • 563200.jt

      Non siete autorizzati per eseguire un download 563200.jt

      Login
    • 563200.dwg

      Non siete autorizzati per eseguire un download 563200.dwg

      Login
    • 563200m_D.dxf

      Non siete autorizzati per eseguire un download 563200m_D.dxf

      Login

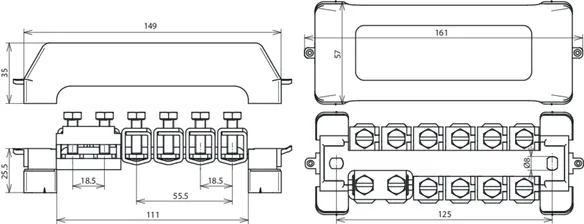

Barra equipotenziale K12 con morsetti a innesto
Barra equipotenziale K12
con morsetti a innesto per l'equipotenzialità di sicurezza e funzione secondo
CEI 64-8 (DIN VDE 0100-410/540) e
l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Collegamento (rigido / semirigido): 10 x 2,5-95 mm2
Collegamento Td: oppure 10 x -10 mm
Collegamento Pt: 1 x -30 x 4 mm
Materiale barra di contatto: Cu/gal Sn
Sezione: 30 mm2
Fissaggio: [2x] 6 x 8 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PAS 11AK
Art.: 563200
o similare.

Certificati



Caratteristiche tecniche

Materiale barra di contatto Cu /gal Sn
Sezione 30 mm2
Fissaggio [2x] 6 x 8 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 563200 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 563200 è stato aggiunto al carrello.

Apri Web-Shop

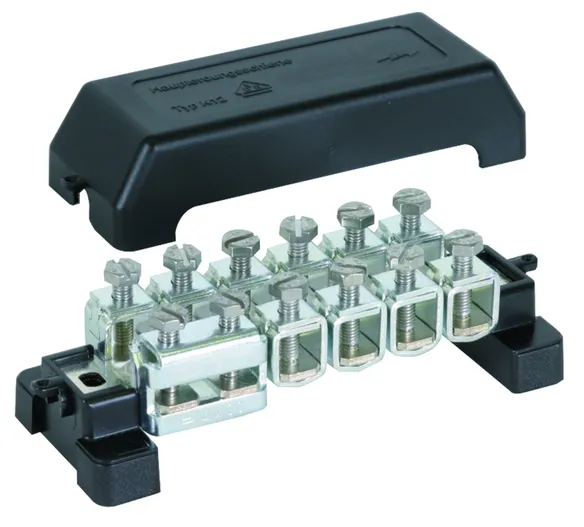

Esecuzione stabilizzata ai raggi UV

Collegamenti per:
10 conduttori 2,5-95 mm2 (rigido / semirigido) oppure Td Ø10 mm.
1 conduttore Pt fino a 30 x 4 mm.

1 Prodotto

Art. 563201 PAS 11AK UV

GTIN (EAN) 4013364101234, Codice doganale: 85359000, Peso lordo: 397.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 563200.stp

      Non siete autorizzati per eseguire un download 563200.stp

      Login
    • 563200.igs

      Non siete autorizzati per eseguire un download 563200.igs

      Login
    • 563200.jt

      Non siete autorizzati per eseguire un download 563200.jt

      Login
    • 563200.dwg

      Non siete autorizzati per eseguire un download 563200.dwg

      Login
    • 563200m_D.dxf

      Non siete autorizzati per eseguire un download 563200m_D.dxf

      Login
Barra equipotenziale stabilizzata ai raggi UV
Barra equipotenziale K12 con morsetti a innesto per l'equipotenzialità di sicurezza e funzione
secondo CEI 64-8 (DIN VDE 0100-410/540) e l'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Collegamento (rigido / semirigido): 10 x 2,5-95 mm2
Collegamento Td: oppure 10 x -10 mm
Collegamento Pt: 1 x -30 x 4 mm
Materiale barra di contatto: Cu/gal Sn
Sezione: 30 mm2
Fissaggio: [2x] 6 x 8 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PAS 11AK UV
Art.: 563201
o similare.

Certificati



Caratteristiche tecniche

Materiale barra di contatto Cu /gal Sn
Sezione 30 mm2
Fissaggio [2x] 6 x 8 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.
