Morsetto di collegamento a vite unica

Per la connessione di conduttori tondi, piatti oppure cordati a dispersori di profondità.
Adatto per connessione a croce e parallela.

2 Prodotti

Art. 630120 AK ES TE 20 RD10 FL30 STTZN

GTIN (EAN) 4013364107427, Codice doganale (EU): 85359000, Peso lordo: 156.80 g, UM: 25.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 630129.stp

      Non siete autorizzati per eseguire un download 630129.stp

      Login
    • 630129.igs

      Non siete autorizzati per eseguire un download 630129.igs

      Login
    • 630129.jt

      Non siete autorizzati per eseguire un download 630129.jt

      Login
    • 630129.dwg

      Non siete autorizzati per eseguire un download 630129.dwg

      Login

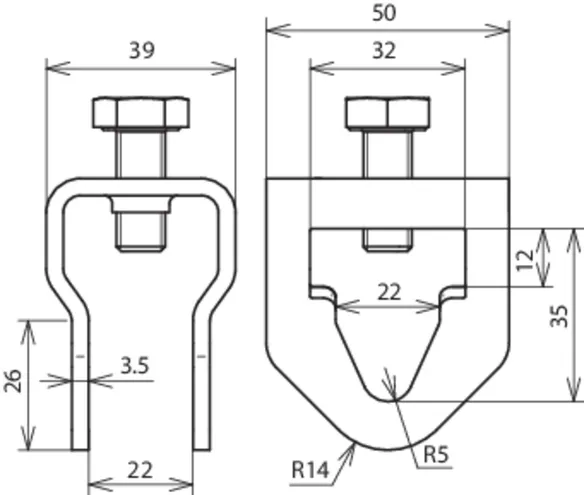

    • 630120m_D.dxf

      Non siete autorizzati per eseguire un download 630120m_D.dxf

      Login

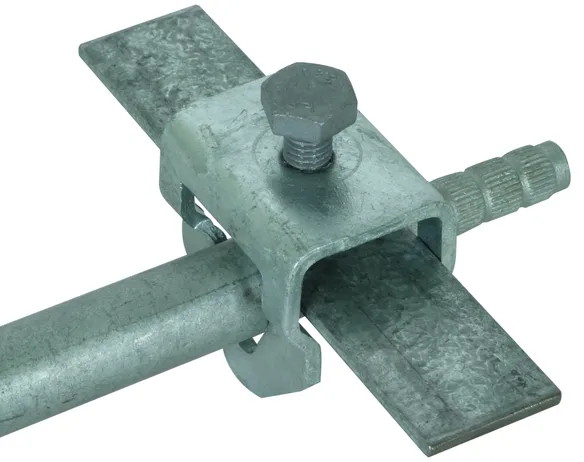

Morsetto di collegamento a vite unica Fe/tZn
Morsetto di collegamento a vite unica per la connessione di conduttori tondi, piatti oppure cordati a dispersori di profondità.
Adatto per connessione a croce e parallela
Materiale: Fe/tZn
Campo di serraggio Td/PT: 10 / -30 x 4 mm
Campo di serraggio conduttore cordato: 70 mm2
Esecuzione per dispersori profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK ES TE 20 RD10 FL30 STTZN
Art.: 630120
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Campo di serraggio Td/PT 10 / -30 x 4 mm
Campo di serraggio conduttore cordato 70 mm2
Esecuzione per dispersori profondità Ø20 mm
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 630120 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 630120 è stato aggiunto al carrello.

Apri Web-Shop

Art. 630129 AK ES TE 20 RD10 FL30 V4A

GTIN (EAN) 4013364107434, Codice doganale (EU): 85359000, Peso lordo: 154.80 g, UM: 25.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 630129.stp

      Non siete autorizzati per eseguire un download 630129.stp

      Login
    • 630129.igs

      Non siete autorizzati per eseguire un download 630129.igs

      Login
    • 630129.jt

      Non siete autorizzati per eseguire un download 630129.jt

      Login
    • 630129.dwg

      Non siete autorizzati per eseguire un download 630129.dwg

      Login
    • 630120m_D.dxf

      Non siete autorizzati per eseguire un download 630120m_D.dxf

      Login

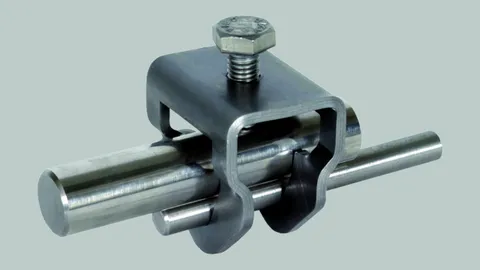

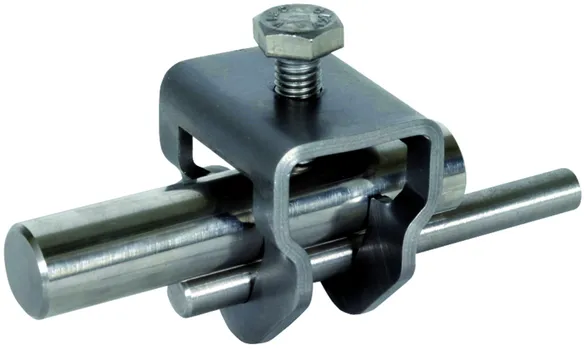

Morsetto di collegamento a vite unica INOX (V4A)
Morsetto di collegamento a vite unica per la connessione di conduttori tondi, piatti oppure cordati a dispersori di profondità.
Adatto per connessione a croce e parallela
Materiale: INOX (V4A)
Campo di serraggio Td/PT: 10 / -30 x 4 mm
Campo di serraggio conduttore cordato: 70 mm2
Esecuzione per dispersori profondità: Ø20 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AK ES TE 20 RD10 FL30 V4A
Art.: 630129
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX (V4A)
Campo di serraggio Td/PT 10 / -30 x 4 mm
Campo di serraggio conduttore cordato 70 mm2
Esecuzione per dispersori profondità Ø20 mm
Materiale n. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Riferimento norma CEI EN 62561-1
*) Per l'attribuzione precisa vedi certificato di prova.
