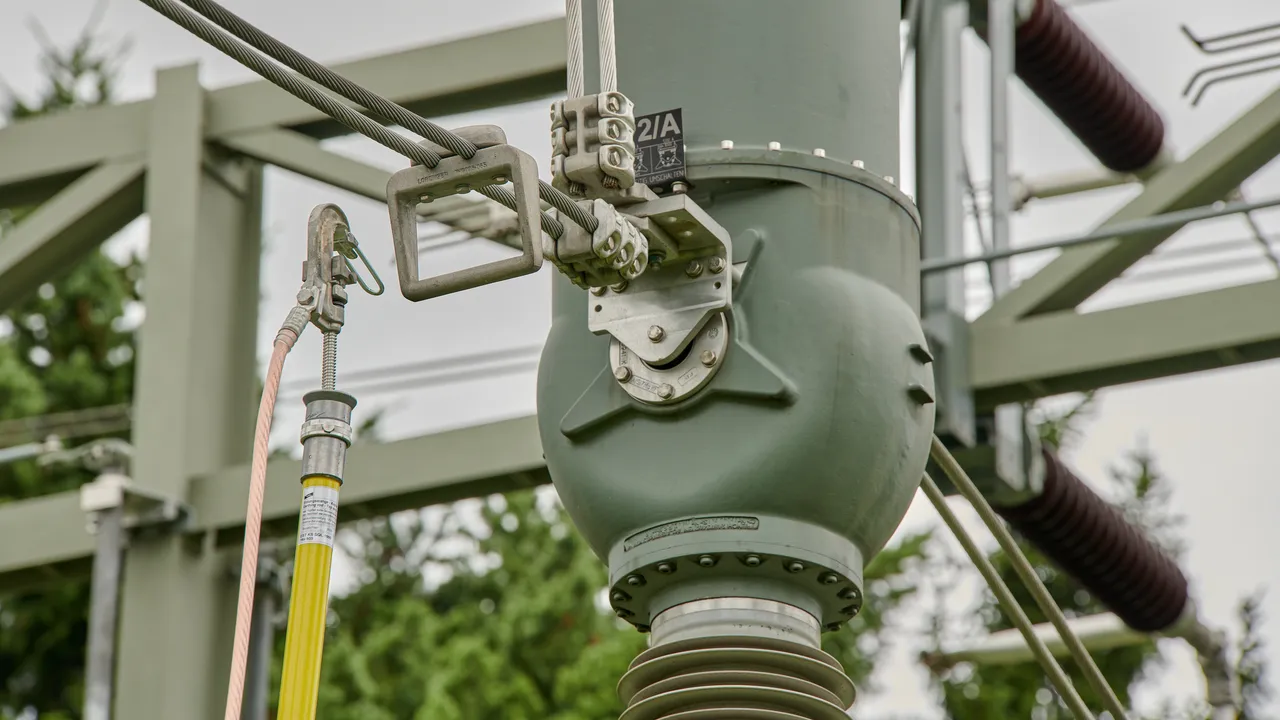

Elementi di connessione lato fase per linee aeree

Per l’equipaggiamento sul lato fase di dispositivi uni- e tripolari di messa a terra ed in corto circuito su linee aeree
Con guida per l’agganciamento per il sicuro aggancio su conduttori aerei
Facile aggancio tramite elemento di pressione a molla
Esecuzione PK1 antirotazione rispettivamente PK2 e codolo lungo con innesto a baionentta
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Dettagli

Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

lorem ipsum — Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

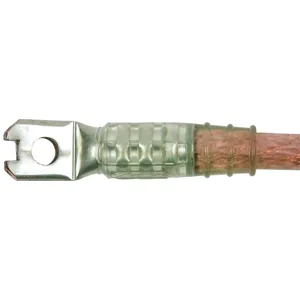

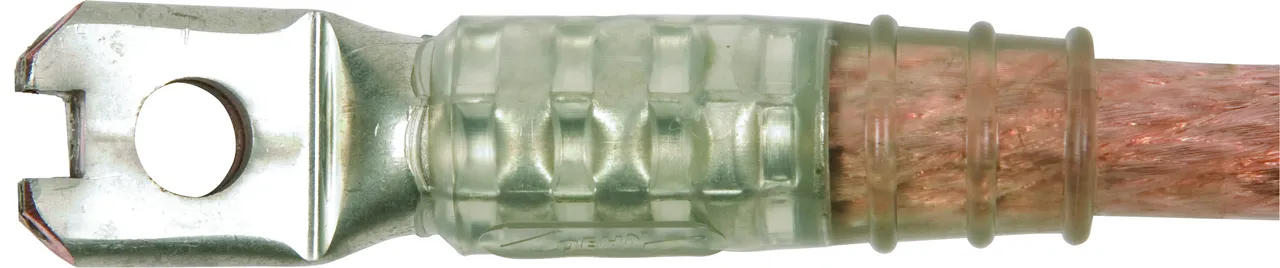

Capocorda pressato tipo **PK1**:
antirotazione tramite asola sul capocorda (esecuzione standard).

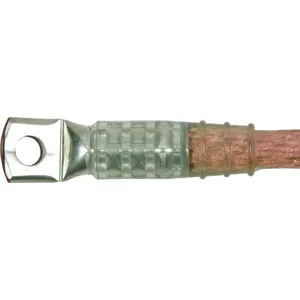

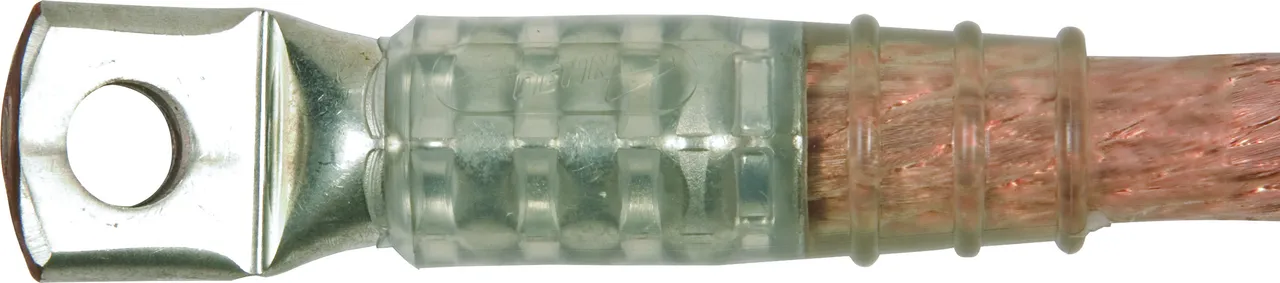

Capocorda pressato tipo **PK2**:
senza asola sul capicorda per elementi di connessione di altri fornitori a richiesta.

Pinza di fase con elemento di pressione a molla.

Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

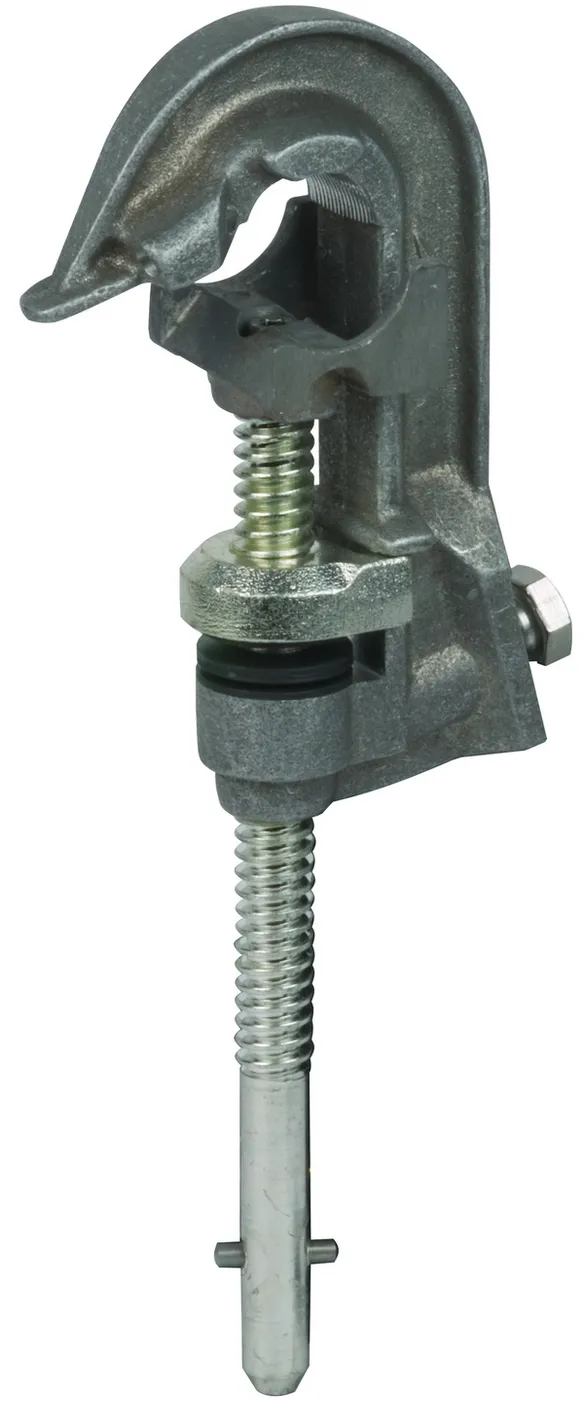

Pinza di fase a vite in esecuzione normale

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Prodotti

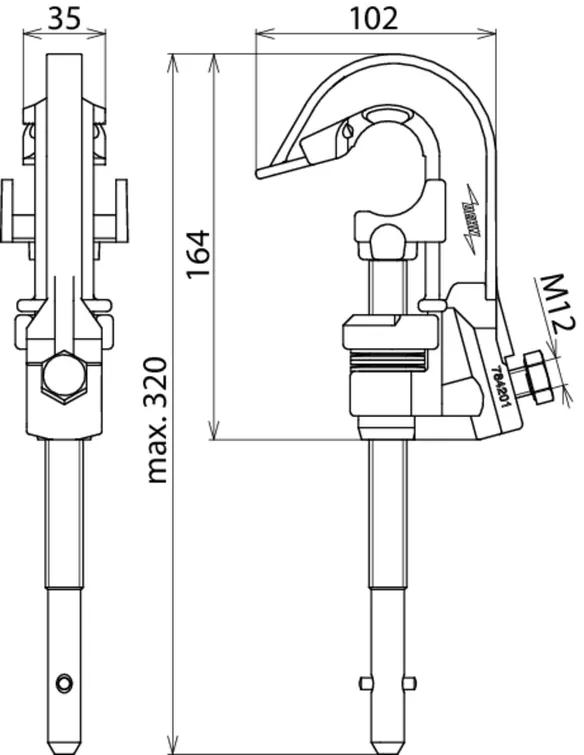

Art. 784201 PSK 4 30 SQL

GTIN (EAN) 4013364006591, Codice doganale (EU): 85359000, Peso lordo: 880.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Prodotto 784201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784201 è stato aggiunto al carrello.

Apri Web-Shop

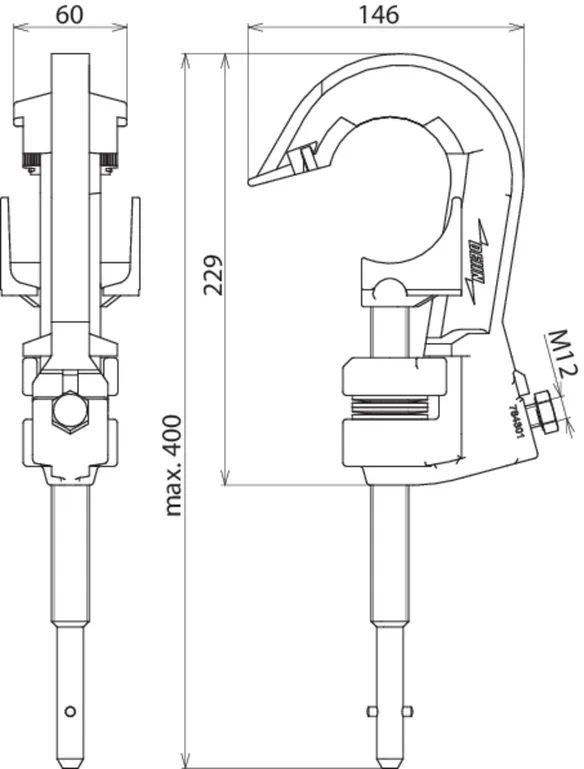

Art. 784301 PSK 10 65 SQL

GTIN (EAN) 4013364006553, Codice doganale (EU): 85359000, Peso lordo: 1.70 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Prodotto 784301 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784301 è stato aggiunto al carrello.

Apri Web-Shop

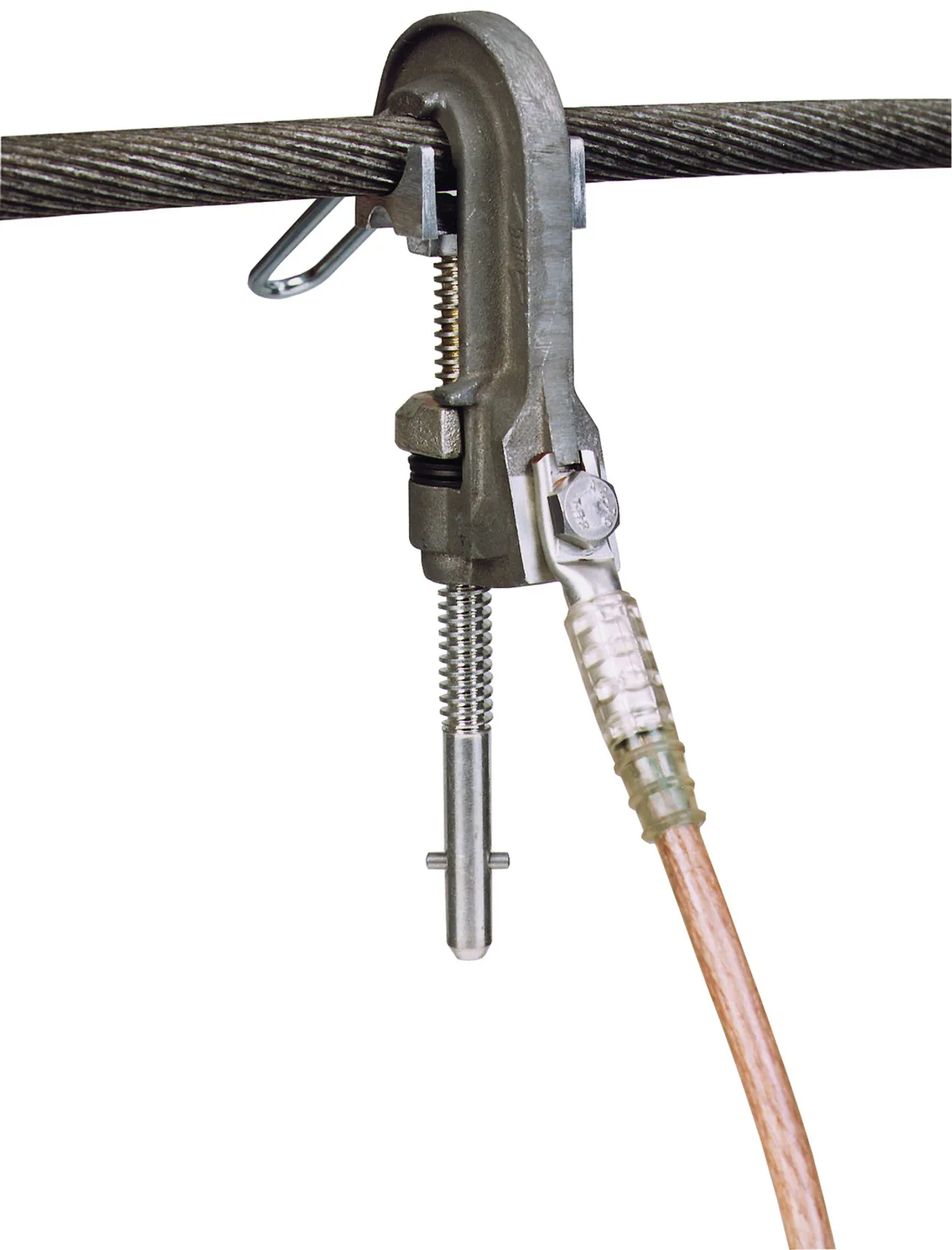

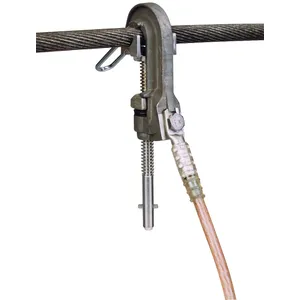

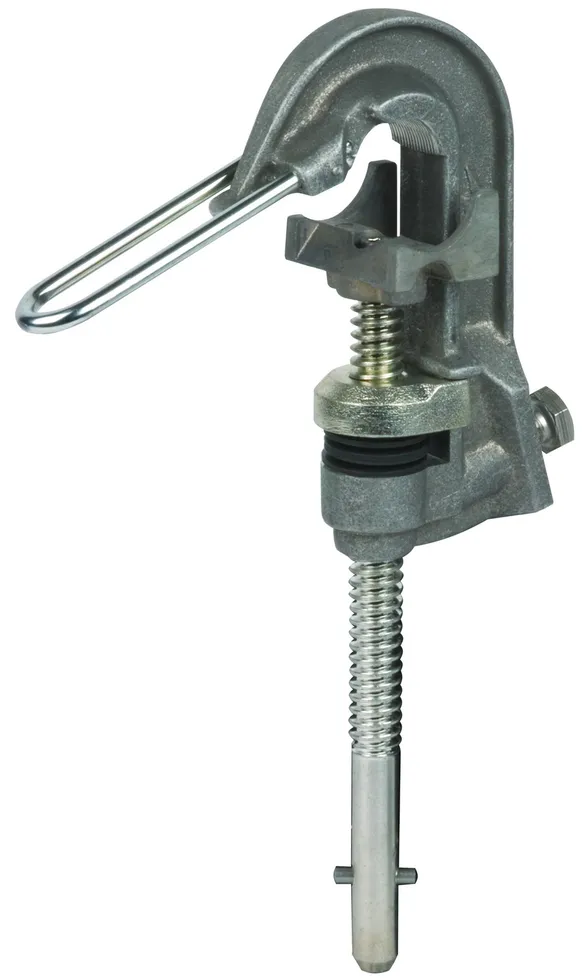

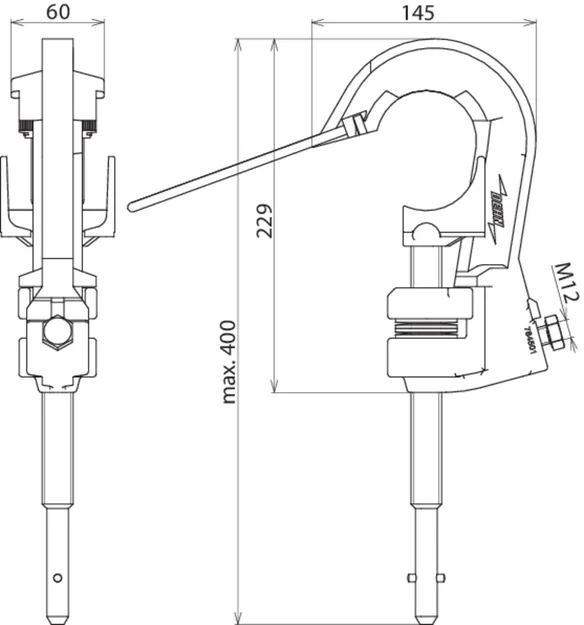

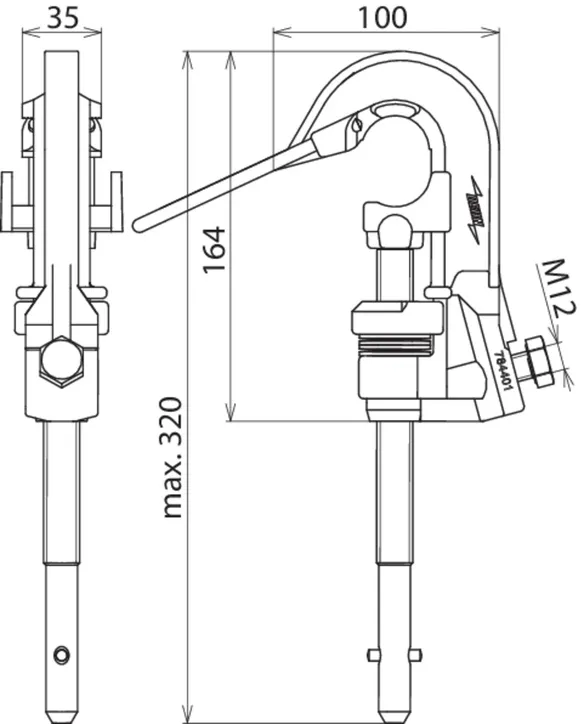

Pinza di fase a vite con guida per l'aggancio

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Prodotti

Art. 784401 PSK 4 30 SQL EH

GTIN (EAN) 4013364006614, Codice doganale (EU): 85359000, Peso lordo: 1.47 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Prodotto 784401 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784401 è stato aggiunto al carrello.

Apri Web-Shop

Art. 784501 PSK 10 65 SQL EH

GTIN (EAN) 4013364006560, Codice doganale (EU): 85359000, Peso lordo: 2.12 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Prodotto 784501 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784501 è stato aggiunto al carrello.

Apri Web-Shop

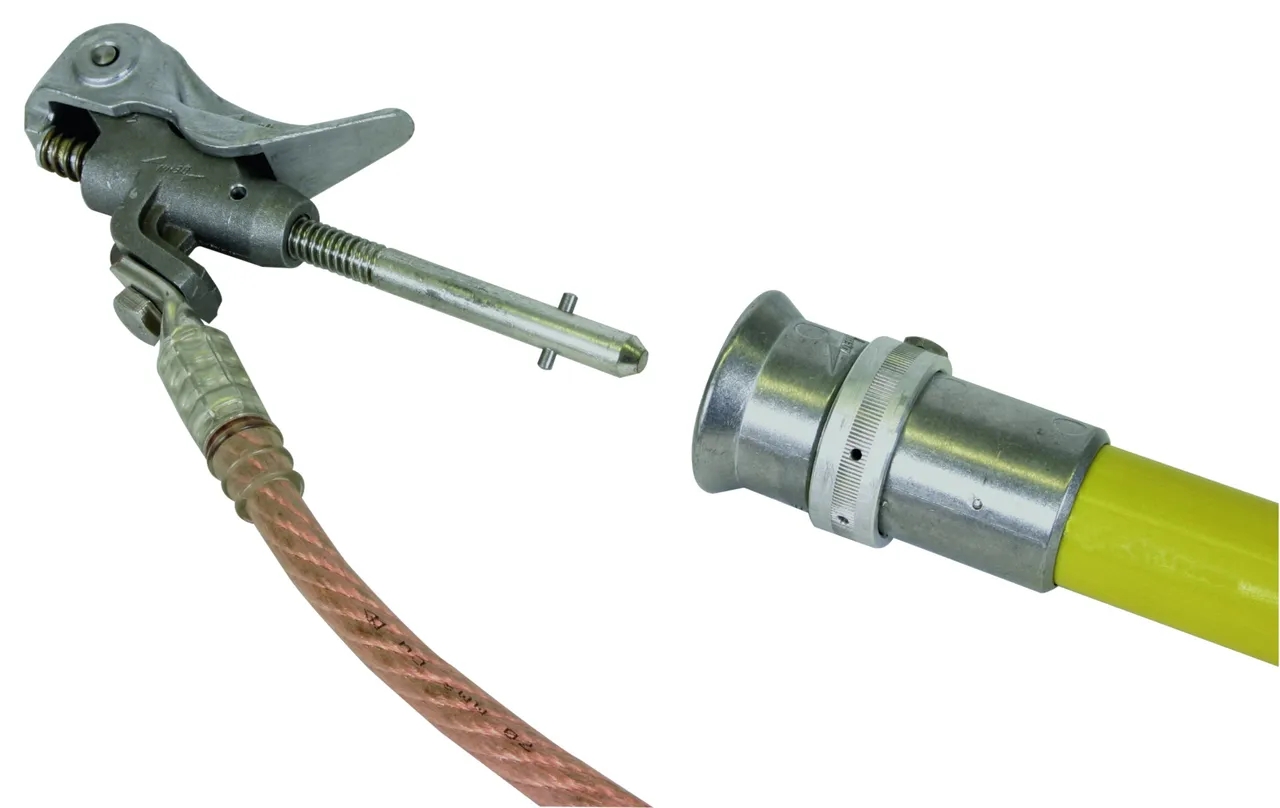

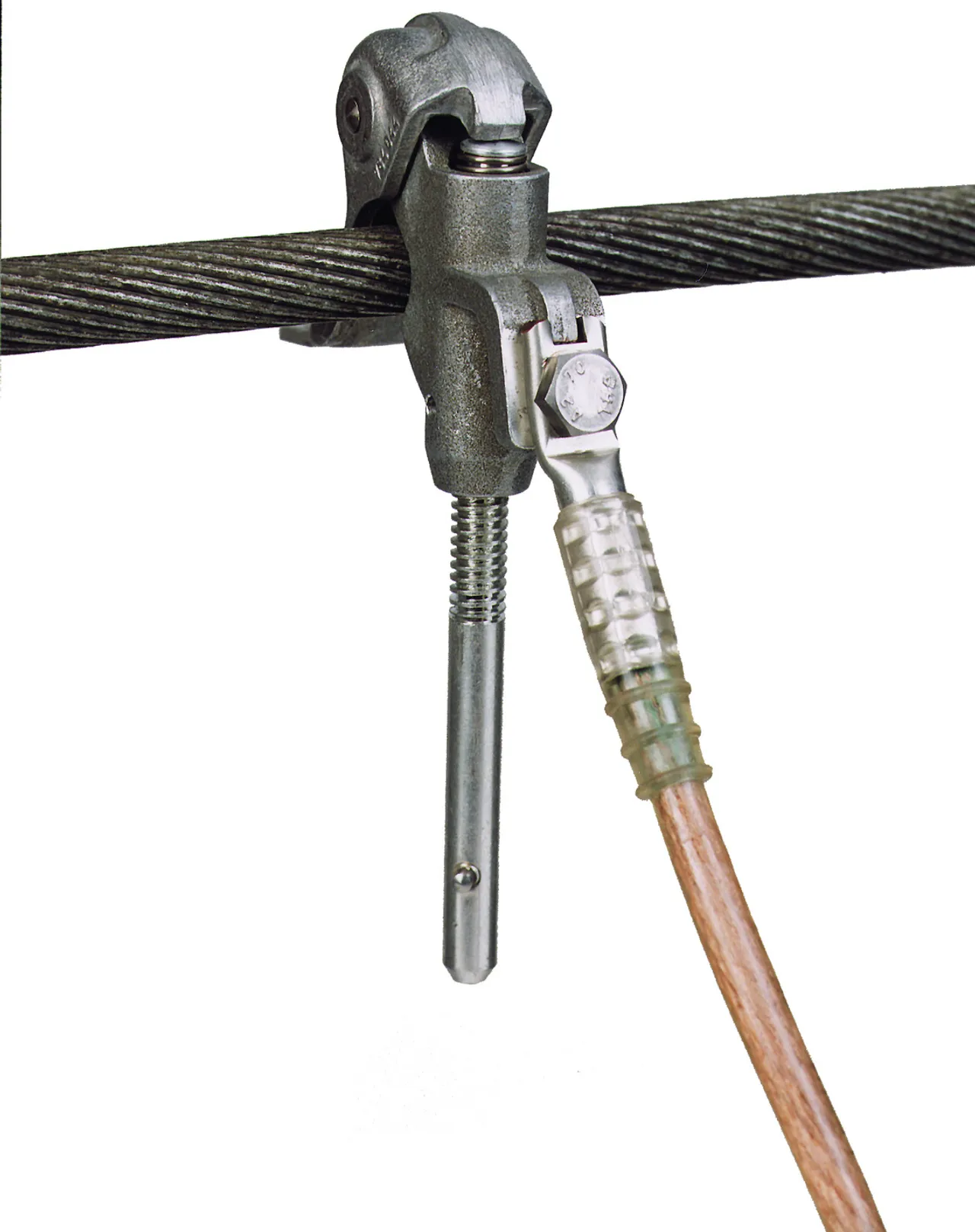

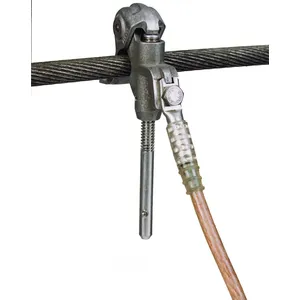

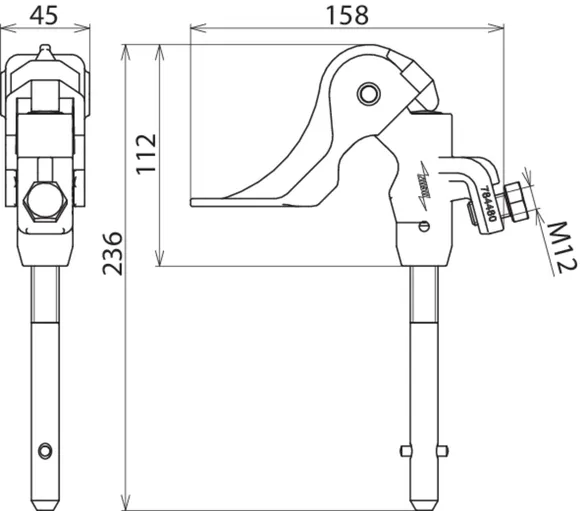

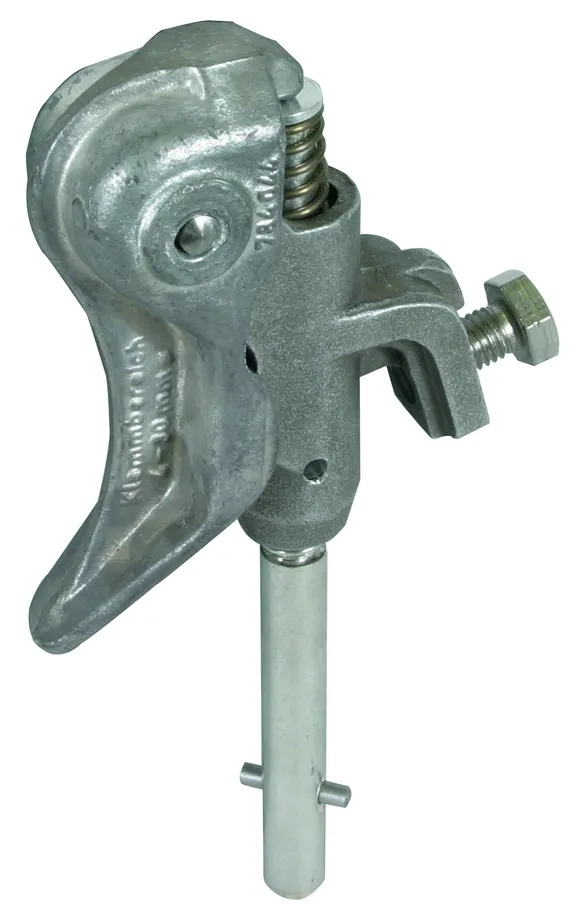

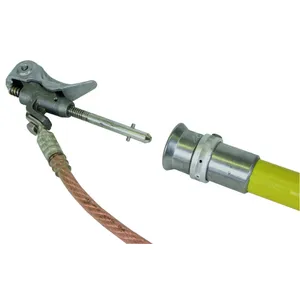

Pinza di fase a vite con precarico a molla

L'aggancio avviene tramite la pinza sotto carico.

1 Prodotto

Art. 784480 PSK FV 4 30 SQL

GTIN (EAN) 4013364054479, Codice doganale (EU): 85359000, Peso lordo: 600.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Prodotto 784480 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784480 è stato aggiunto al carrello.

Apri Web-Shop

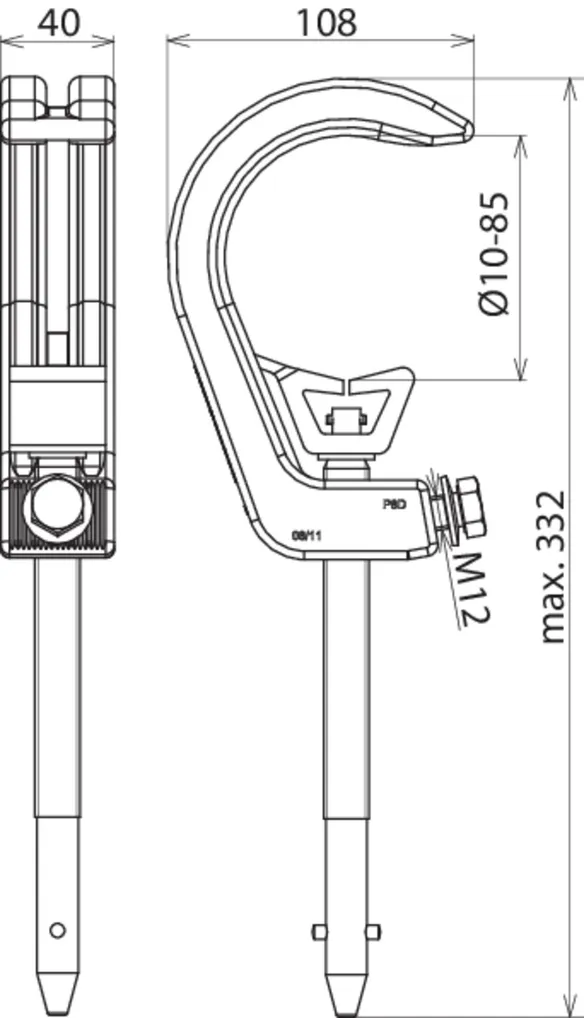

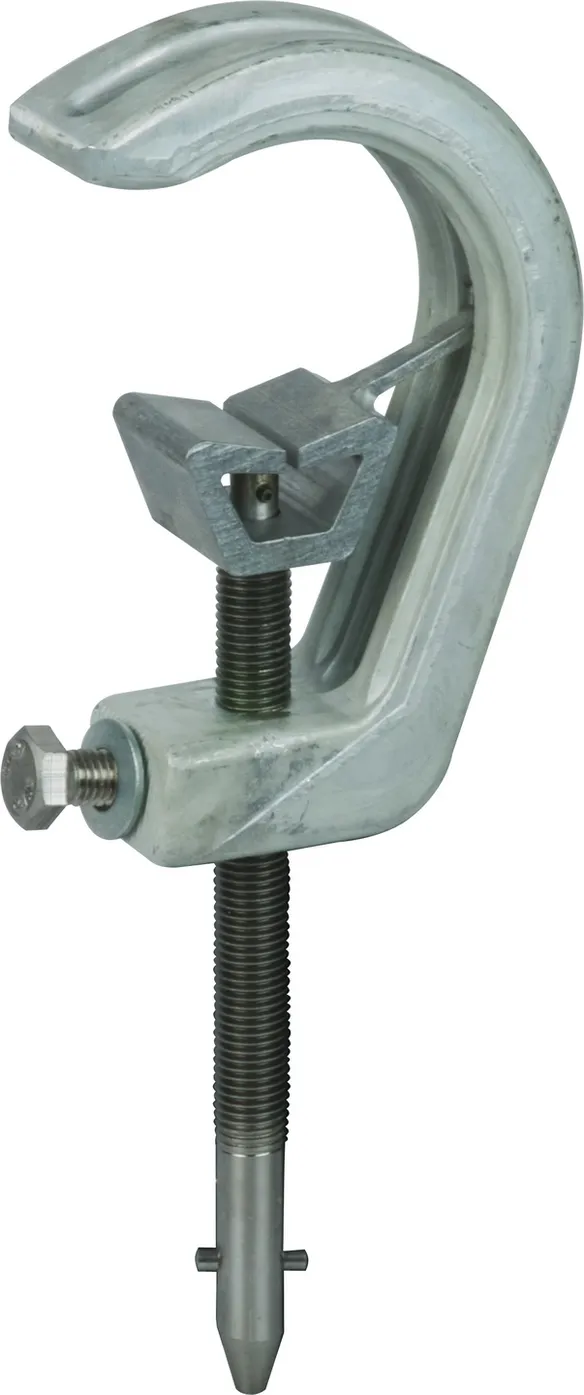

Pinza di fase a vite con elevato campo di serraggio

Specialmente adatto per conduttori in Al e Al/Fe, tubi e punti fissi di fase.

1 Prodotto

Art. 784085 PSK 10 85 SQL

GTIN (EAN) 4013364018686, Codice doganale (EU): 85359000, Peso lordo: 872.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Prodotto 784085 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784085 è stato aggiunto al carrello.

Apri Web-Shop

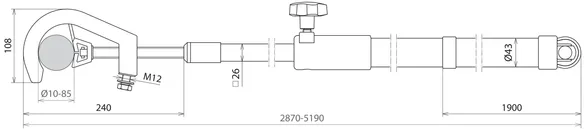

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Particolarmente adatta per corde in Al e Al-St, tubi e punti fissi di terra lato fase.

1 Prodotto

Art. 769511 ESTC PSK 5000 SN7249

GTIN (EAN) 4013364135055, Codice doganale (EU): 82055980, Peso lordo: 5.71 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale giunto a innesto, impugnatura a croce	lega Al
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm
Diametro fioretto	43 mm

Prodotto 769511 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 769511 è stato aggiunto al carrello.

Apri Web-Shop

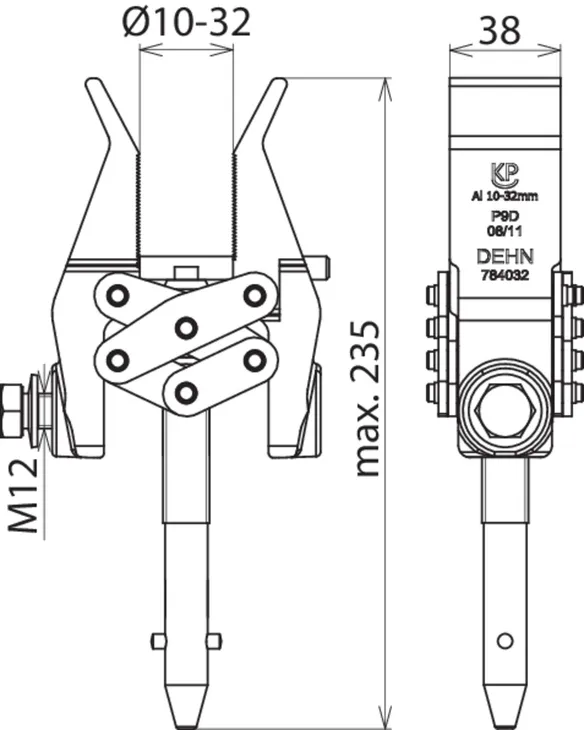

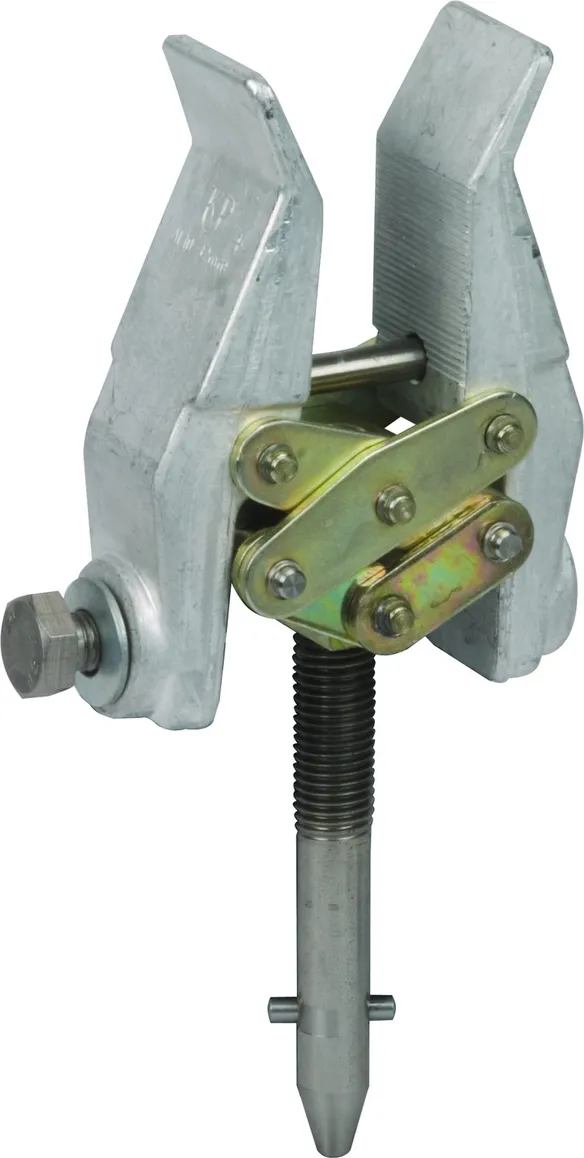

Pinza di fase a vite

Specialmente adatta nell’impiego inclinato.

1 Prodotto

Art. 784032 PSK 10 32 SQL

GTIN (EAN) 4013364018679, Codice doganale (EU): 85359000, Peso lordo: 969.40 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Corrente di corto circuito max. I_cc 1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Corrente di corto circuito max. I_cc 1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Prodotto 784032 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784032 è stato aggiunto al carrello.

Apri Web-Shop

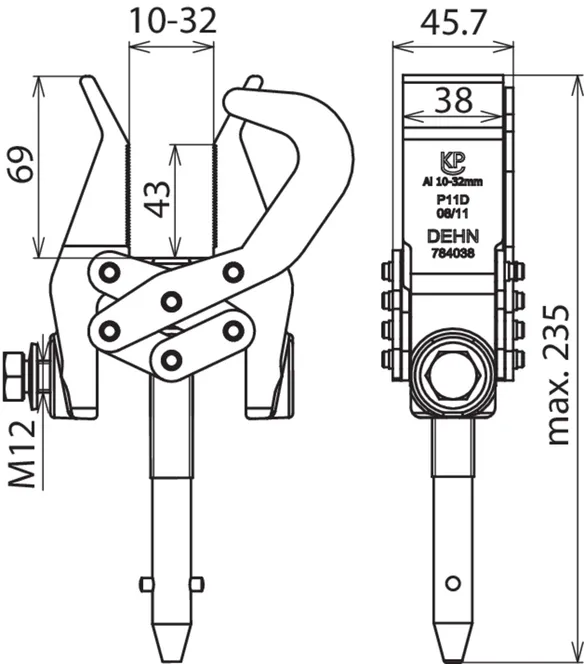

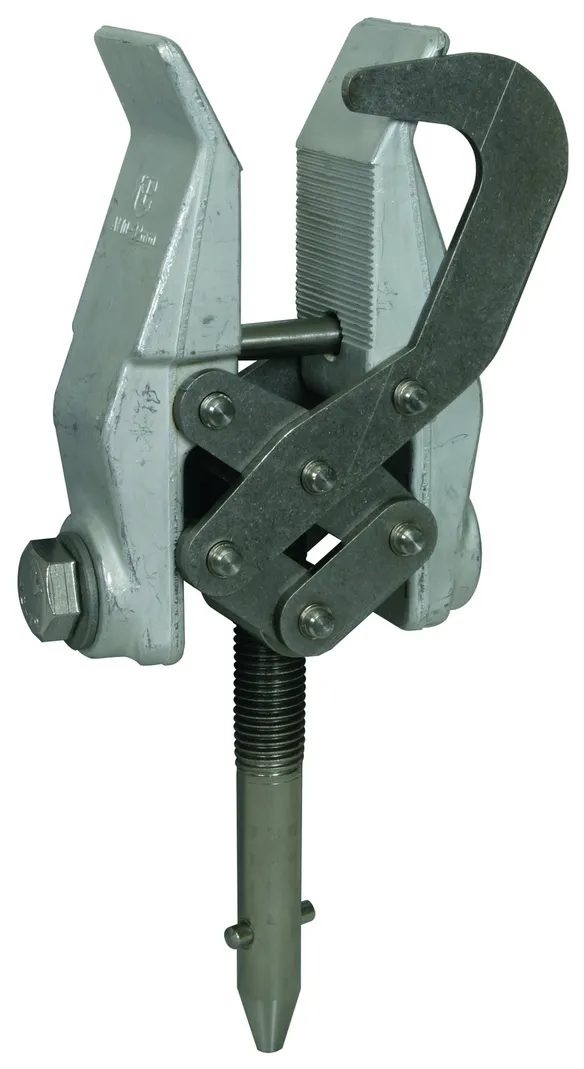

Pinza di fase con staffa di sicurezza

Specialmente adatta nell'impiego inclinato.

1 Prodotto

Art. 784038 PSK 10 32 SQL SB

GTIN (EAN) 4013364138452, Codice doganale (EU): 85359000, Peso lordo: 1.01 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Corrente di corto circuito max. I_cc 1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Corrente di corto circuito max. I_cc 1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale guida per l'aggancio	INOX

Prodotto 784038 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 784038 è stato aggiunto al carrello.

Apri Web-Shop

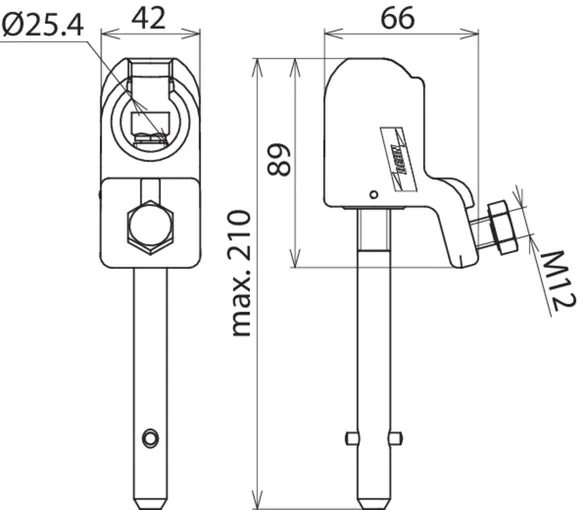

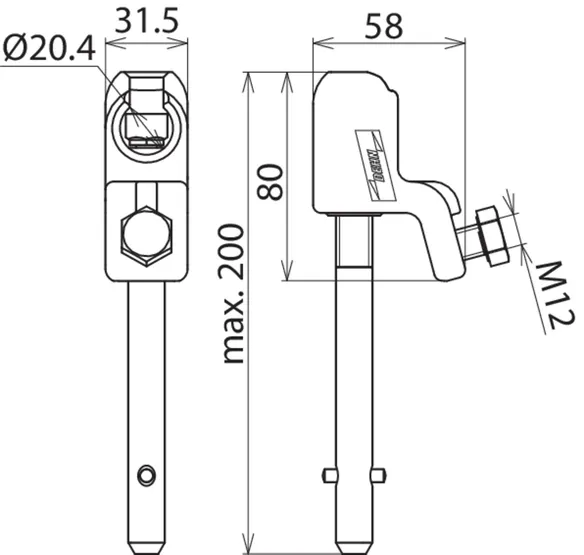

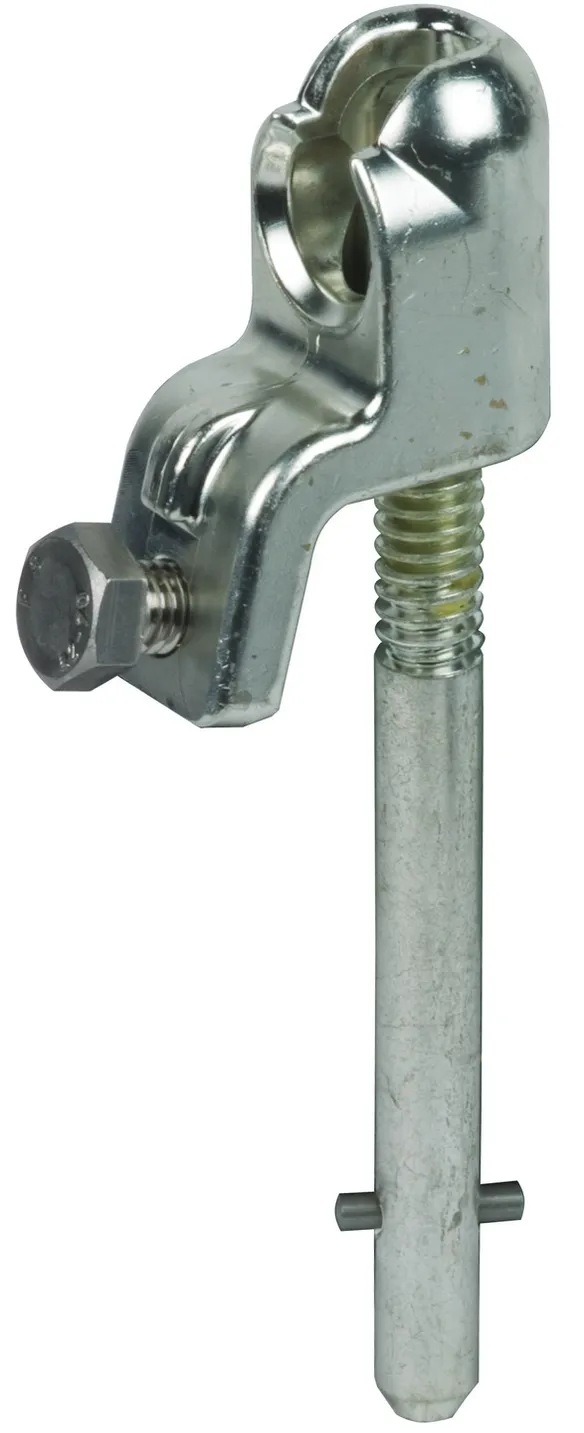

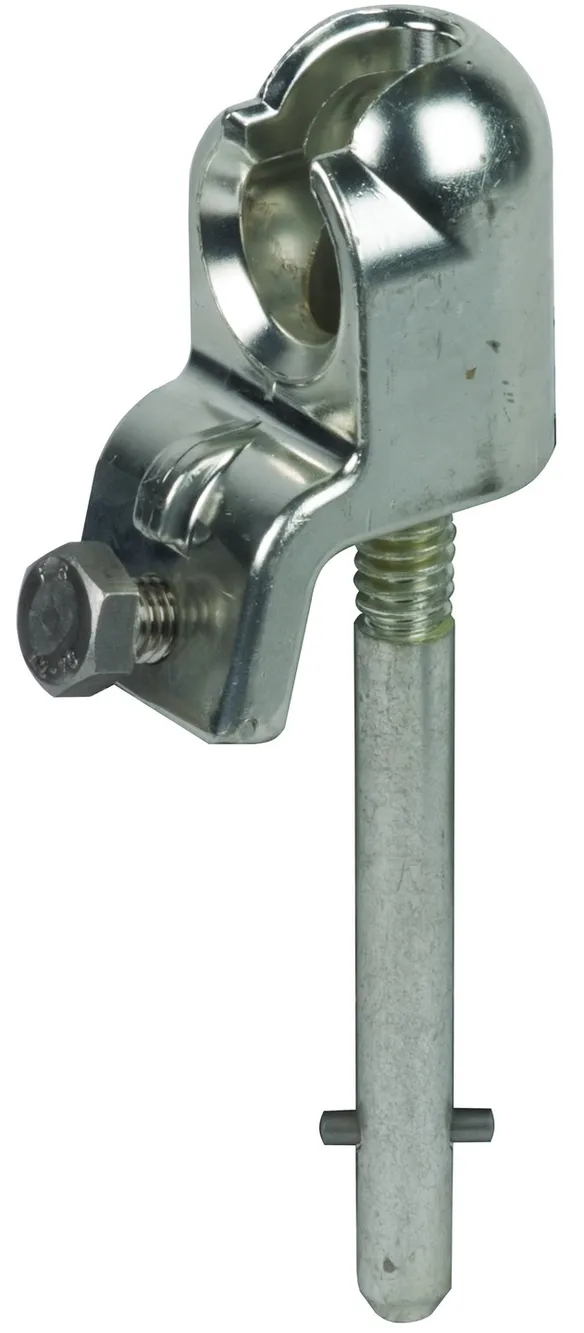

Pinza per punti fissi a sfera, fissa

2 Prodotti

Art. 772314 KKH 20 SQL

GTIN (EAN) 4013364080171, Codice doganale (EU): 85359000, Peso lordo: 446.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Prodotto 772314 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772314 è stato aggiunto al carrello.

Apri Web-Shop

Art. 772324 KKH 25 SQL

GTIN (EAN) 4013364080188, Codice doganale (EU): 85359000, Peso lordo: 719.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Prodotto 772324 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 772324 è stato aggiunto al carrello.

Apri Web-Shop

Pinza universale

2 Prodotti

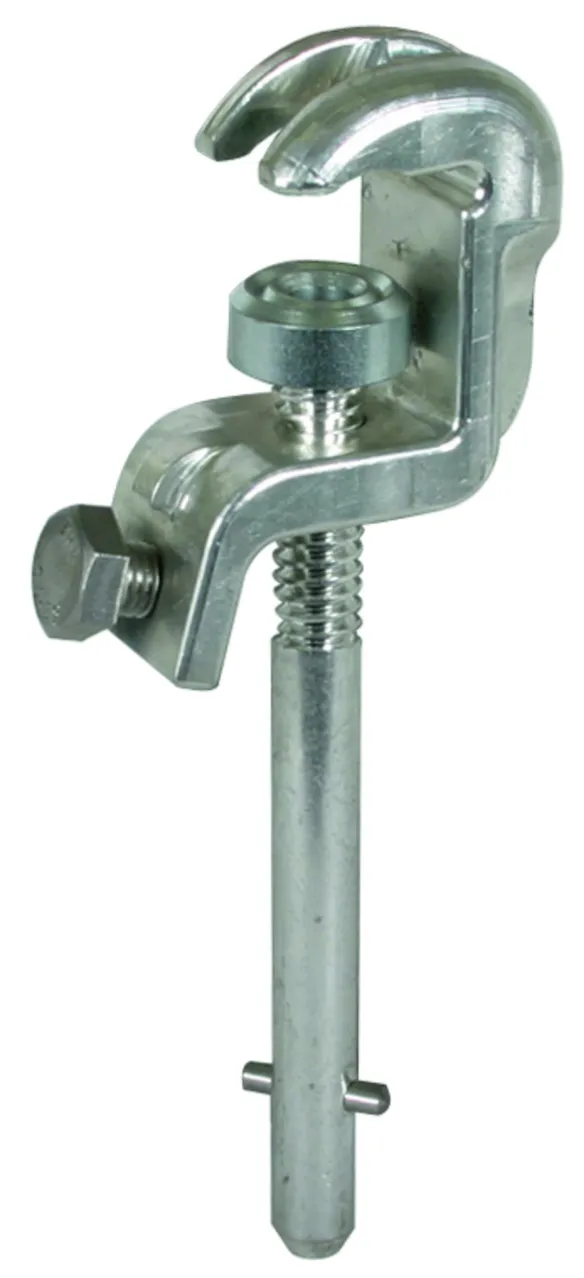

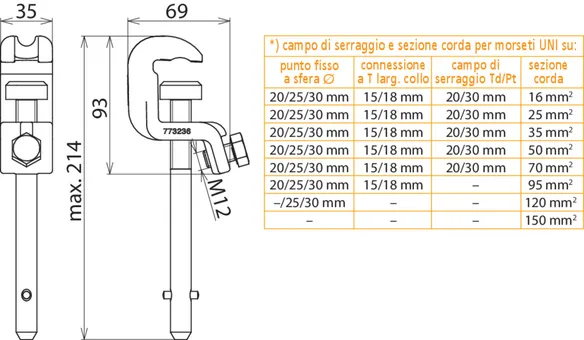

Art. 773236 UK 25 SQL

GTIN (EAN) 4013364114579, Codice doganale (EU): 85359000, Peso lordo: 713.50 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA

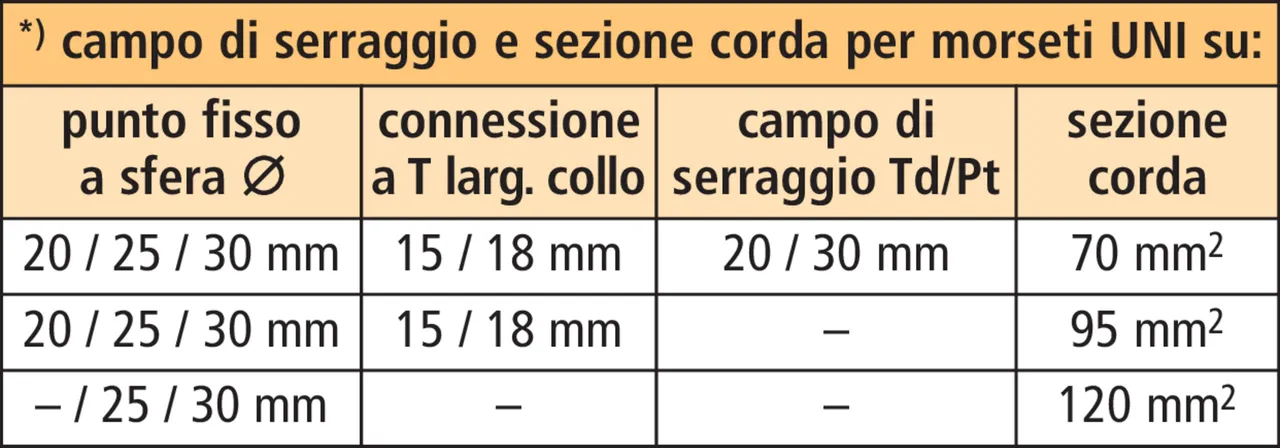

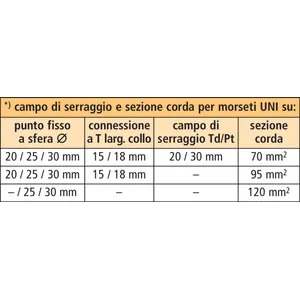

*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Prodotto 773236 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773236 è stato aggiunto al carrello.

Apri Web-Shop

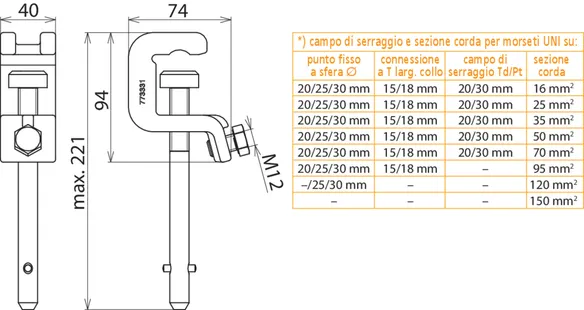

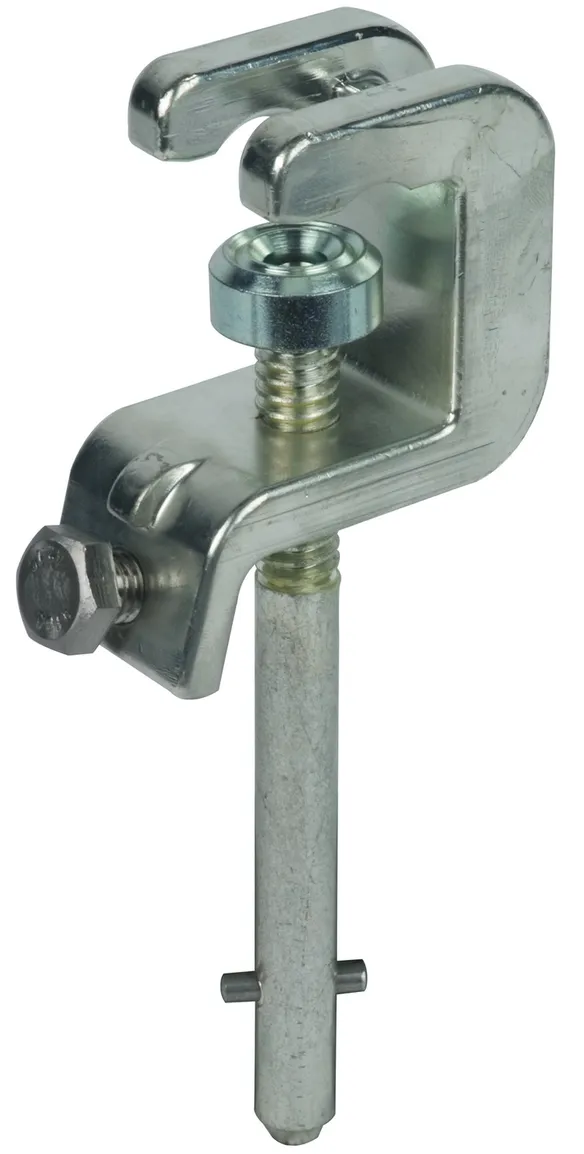

Art. 773331 UK 30 SQL

GTIN (EAN) 4013364069244, Codice doganale (EU): 85359000, Peso lordo: 793.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Prodotto 773331 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 773331 è stato aggiunto al carrello.

Apri Web-Shop

Elementi di connessione lato fase per linee aeree

Dettagli

Pinza di fase a vite in esecuzione normale

Art. 784201 PSK 4 30 SQL

Prodotto 784201 è stato aggiunto al blocco note.

Prodotto 784201 è stato aggiunto al carrello.

Art. 784301 PSK 10 65 SQL

Prodotto 784301 è stato aggiunto al blocco note.

Prodotto 784301 è stato aggiunto al carrello.

Pinza di fase a vite con guida per l'aggancio

Art. 784401 PSK 4 30 SQL EH

Prodotto 784401 è stato aggiunto al blocco note.

Prodotto 784401 è stato aggiunto al carrello.

Art. 784501 PSK 10 65 SQL EH

Prodotto 784501 è stato aggiunto al blocco note.

Prodotto 784501 è stato aggiunto al carrello.

Pinza di fase a vite con precarico a molla

Art. 784480 PSK FV 4 30 SQL

Prodotto 784480 è stato aggiunto al blocco note.

Prodotto 784480 è stato aggiunto al carrello.

Pinza di fase a vite con elevato campo di serraggio

Art. 784085 PSK 10 85 SQL

Prodotto 784085 è stato aggiunto al blocco note.

Prodotto 784085 è stato aggiunto al carrello.

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Art. 769511 ESTC PSK 5000 SN7249

Non siete autorizzati per eseguire un download 769511m_D.dxf

Prodotto 769511 è stato aggiunto al blocco note.

Prodotto 769511 è stato aggiunto al carrello.

Pinza di fase a vite

Art. 784032 PSK 10 32 SQL

Non siete autorizzati per eseguire un download 784032.stp

Non siete autorizzati per eseguire un download 784032.igs

Non siete autorizzati per eseguire un download 784032.dwg

Non siete autorizzati per eseguire un download 784032.jt

Non siete autorizzati per eseguire un download 784032m_D.dxf

Prodotto 784032 è stato aggiunto al blocco note.

Prodotto 784032 è stato aggiunto al carrello.

Pinza di fase con staffa di sicurezza

Art. 784038 PSK 10 32 SQL SB

Prodotto 784038 è stato aggiunto al blocco note.

Prodotto 784038 è stato aggiunto al carrello.

Pinza per punti fissi a sfera, fissa

Art. 772314 KKH 20 SQL

Prodotto 772314 è stato aggiunto al blocco note.

Prodotto 772314 è stato aggiunto al carrello.

Art. 772324 KKH 25 SQL

Prodotto 772324 è stato aggiunto al blocco note.

Prodotto 772324 è stato aggiunto al carrello.

Pinza universale

Art. 773236 UK 25 SQL

Prodotto 773236 è stato aggiunto al blocco note.

Prodotto 773236 è stato aggiunto al carrello.

Art. 773331 UK 30 SQL

Prodotto 773331 è stato aggiunto al blocco note.

Prodotto 773331 è stato aggiunto al carrello.
