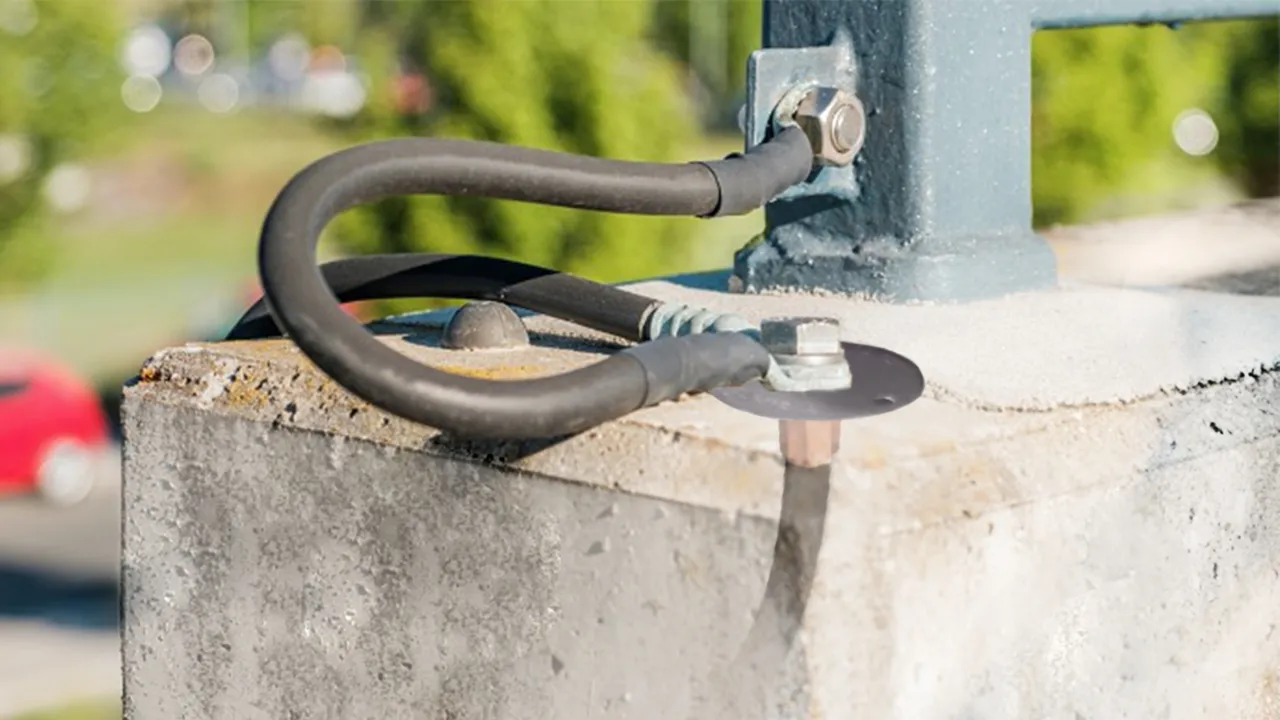

Sistema di messa a terra per strutture ferroviarie

Il nostro sistema DEHN di messa a terra per strutture ferroviarie si è dimostrato particolarmente efficace per l’impiego nell’ingegneria del traffico, poiché è stato appositamente sviluppato per la messa a terra di armature di elementi in calcestruzzo nelle vicinanze di impianti elettrici ad alta tensione. Serve, da un lato, per l’equipotenzialità e, dall’altro, per la trasmissione della corrente di cortocircuito nei casi in cui si arriva alla distruzione della linea di contatto.
Inoltre, DEHN mette a disposizione dell’utilizzatore diversi ponti di messa a terra e connettori di messa a terra che offrono un vasto sistema modulare con numerose possibilità di combinazione grazie ad una varietà di fissaggi per terminali e di elementi di connessione. I nostri sistemi DEHN di messa a terra per strutture ferroviarie sono approvati dalle ferrovie tedesche.

Ponti di messa a terra in acciaio inossidabile

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Il ponte di messa a terra in acciaio inossidabile assicura il tutto tramite un cordone di saldatura al conduttore di messa a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

4 Prodotti

Art. 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN (EAN) 4013364439412, Codice doganale (EU): 85369010, Peso lordo: 840.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 63 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 63 mm
Altezza di montaggio: 55 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 63 / EBS 15-03-19
Art.: 419000
o similare.



Caratteristiche tecniche

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 63 mm
Altezza di montaggio 55 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Prodotto 419000 è stato aggiunto al blocco note.

Prodotto 419000 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN (EAN) 4013364439429, Codice doganale (EU): 85369010, Peso lordo: 950.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 70 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 70 mm
Altezza di montaggio: 62 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 70 / EBS 15-03-19
Art.: 419001
o similare.



Caratteristiche tecniche

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 70 mm
Altezza di montaggio 62 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Prodotto 419001 è stato aggiunto al blocco note.

Prodotto 419001 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN (EAN) 4013364439436, Codice doganale (EU): 85369010, Peso lordo: 1.05 kg, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 77 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 77 mm
Altezza di montaggio: 69 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 77 / EBS 15-03-19
Art.: 419002
o similare.



Caratteristiche tecniche

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 77 mm
Altezza di montaggio 69 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Prodotto 419002 è stato aggiunto al blocco note.

Prodotto 419002 è stato aggiunto al carrello.

Apri Web-Shop

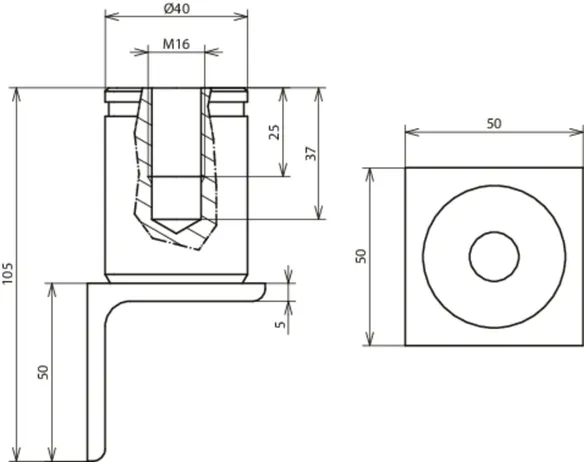

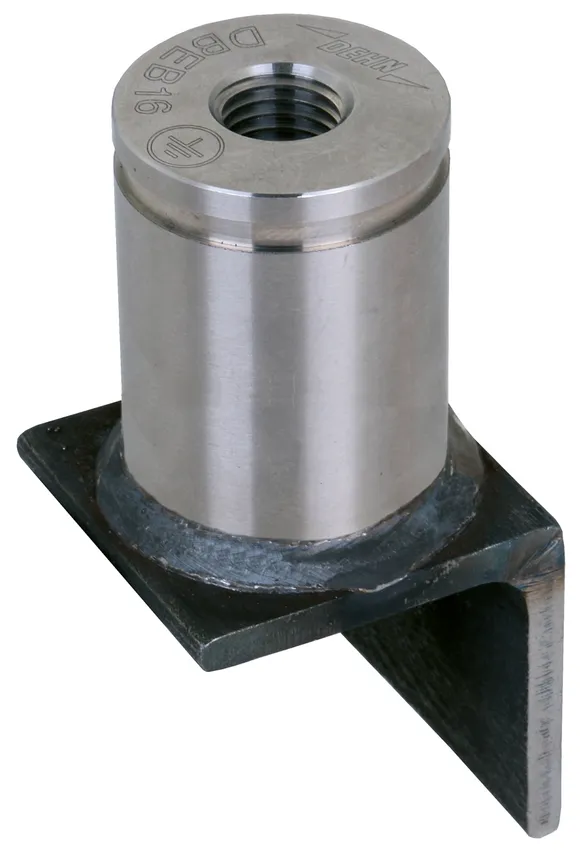

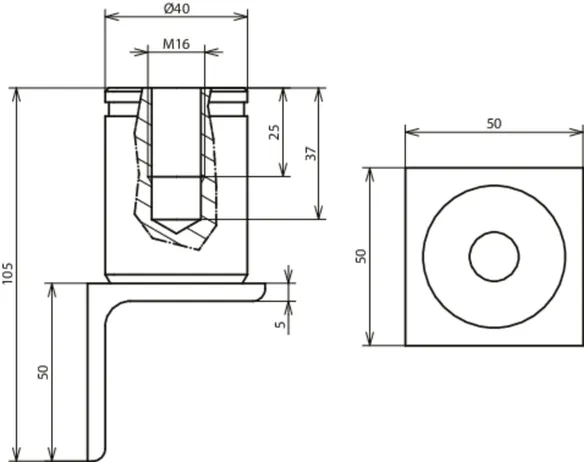

Art. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN (EAN) 4013364510203, Codice doganale (EU): 85369010, Peso lordo: 697.72 g, UM: 8.00 pz.


Immagini

Maggior informazioni

Ponte di messa a terra in acciaio inossidabile D BEB 16 - 105 / 3 EBS 15-03-19-38
Ponte di messa a terra in acciaio inossidabile
D BEB 16 - 105 / 3 EBS 15-03-19-38
Per la messa a terra
dell’armatura di
elementi in calcestruzzo con
omologazione delle
ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Materiale dell’angolare: Acciaio
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 40 mm
Dimensioni dell’angolare: 50 x 50 x 5 mm
Altezza totale: 105 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 38

Fabbricato: DEHN
Tipo: D BEB 16 - 105 / 3 EBS 15-03-19-38
Art.: 419160
o similare.



Caratteristiche tecniche

Materiale elemento di connessione INOX
Materiale n. 1.4301
Materiale dell’angolare Acciaio
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 40 mm
Dimensioni dell’angolare (lu x la x p) 50 x 50 x 5 mm
Altezza totale 105 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 38

Prodotto 419160 è stato aggiunto al blocco note.

Prodotto 419160 è stato aggiunto al carrello.

Apri Web-Shop

Ponti di messa a terra in laminato di acciaio piatto D BEB 1

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

2 Prodotti

Art. 419010 D BEB 1 / EBS 15-03-19

GTIN (EAN) 4013364439443, Codice doganale (EU): 85369010, Peso lordo: 760.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra in laminato di acciaio piatto D BEB 1 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 400 x 40 x 5 mm
Altezza totale: 58 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1 / EBS 15-03-19
Art.: 419010
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 400 x 40 x 5 mm
Altezza totale 58 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Prodotto 419010 è stato aggiunto al blocco note.

Prodotto 419010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN (EAN) 4013364458383, Codice doganale (EU): 85369010, Peso lordo: 205.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra in laminato di acciaio piatto D BEB 1 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 100 x 40 x 5 mm
Altezza totale: 58 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1 - L100 / EBS 15-03-19
Art.: 419500
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 100 x 40 x 5 mm
Altezza totale 58 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Prodotto 419500 è stato aggiunto al blocco note.

Prodotto 419500 è stato aggiunto al carrello.

Apri Web-Shop

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Prodotto

Art. 419011 D BEB 1-L / EBS 15-03-19

GTIN (EAN) 4013364439450, Codice doganale (EU): 85369010, Peso lordo: 740.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 402 x 40 x 5 mm
Altezza totale: 58 mm
Altezza di montaggio: 410 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1-L / EBS 15-03-19
Art.: 419011
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 402 x 40 x 5 mm
Altezza totale 58 mm
Altezza di montaggio 410 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Prodotto 419011 è stato aggiunto al blocco note.

Prodotto 419011 è stato aggiunto al carrello.

Apri Web-Shop

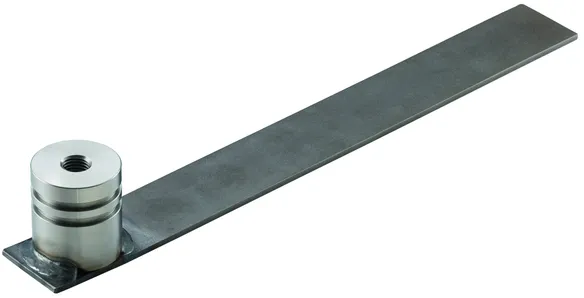

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Prodotto

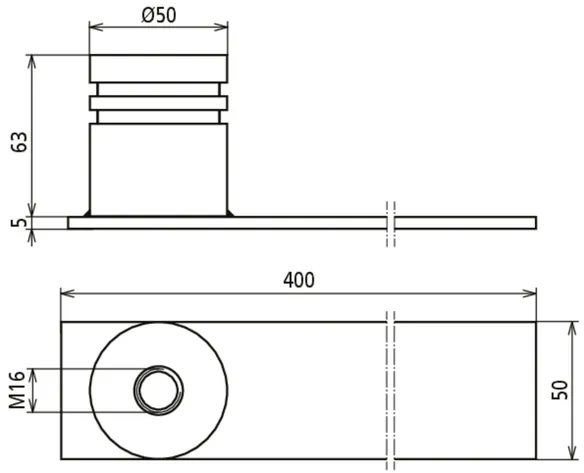

Art. 419012 D BEB 1-NR / EBS 15-03-19

GTIN (EAN) 4013364439467, Codice doganale (EU): 85369010, Peso lordo: 1.46 kg, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 400 x 50 x 5 mm
Altezza totale: 63 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 36

Fabbricato: DEHN
Tipo: D BEB 1-NR / EBS 15-03-19
Art.: 419012
o similare.



Caratteristiche tecniche

Materiale elemento di connessione INOX
Materiale n. 1.4301
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 400 x 50 x 5 mm
Altezza totale 63 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 36

Prodotto 419012 è stato aggiunto al blocco note.

Prodotto 419012 è stato aggiunto al carrello.

Apri Web-Shop

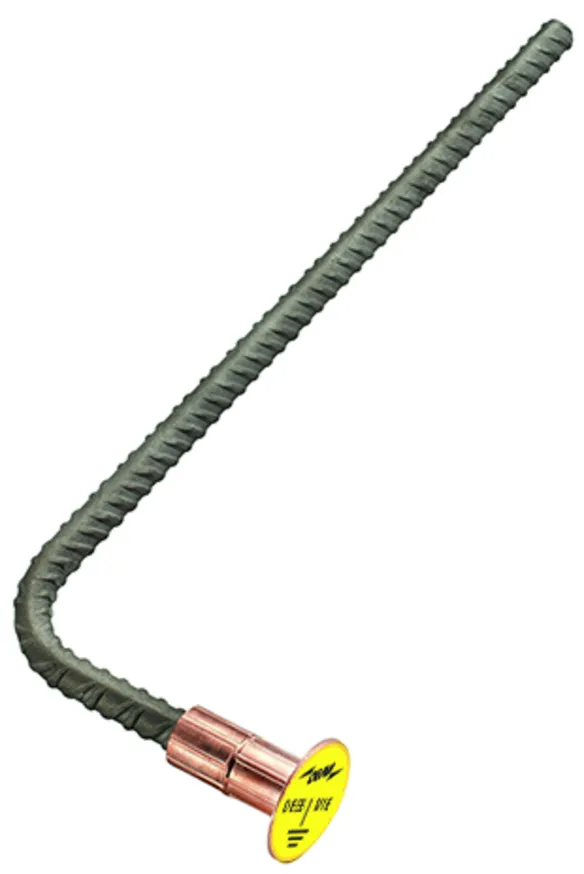

Ponti di messa a terra in tondino d'acciaio D BEB 2

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio ricurvo all’armatura collegata a terra, soprattutto nelle situazioni di installazione che presentano criticità in termini di spazio. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Prodotto

Art. 419020 D BEB 2 / EBS 15-03-19

GTIN (EAN) 4013364439405, Codice doganale (EU): 85369010, Peso lordo: 950.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

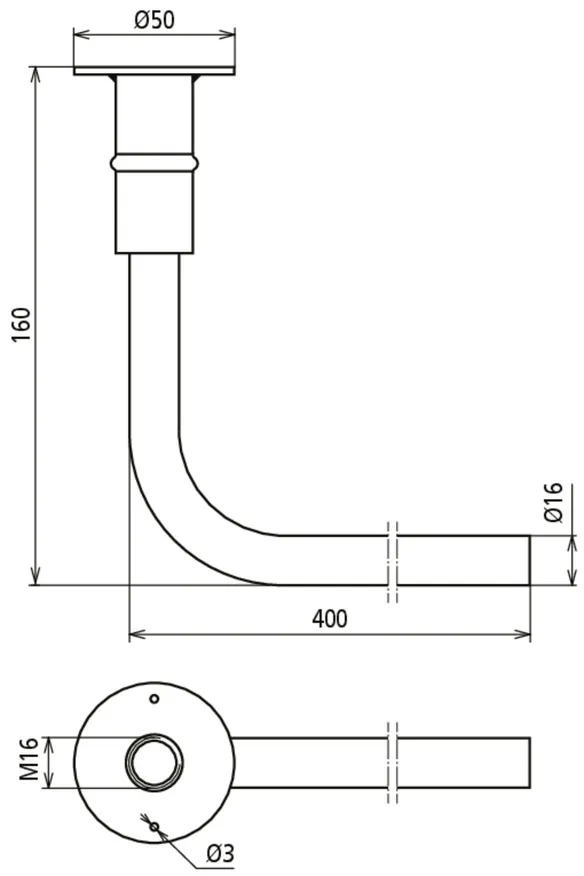

Ponti di messa a terra in tondino d’acciaio D BEB 2 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Altezza di montaggio: 160 mm
Lunghezza: 400 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 31

Fabbricato: DEHN
Tipo: D BEB 2 / EBS 15-03-19
Art.: 419020
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Altezza di montaggio 160 mm
Lunghezza 400 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 31

Prodotto 419020 è stato aggiunto al blocco note.

Prodotto 419020 è stato aggiunto al carrello.

Apri Web-Shop

Ponti di messa a terra in tondino d'acciaio D BEB 3

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Prodotto

Art. 419030 D BEB 3 / EBS 15-03-19

GTIN (EAN) 4013364439474, Codice doganale (EU): 85369010, Peso lordo: 750.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

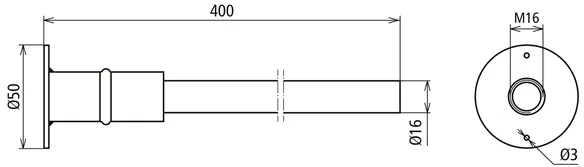

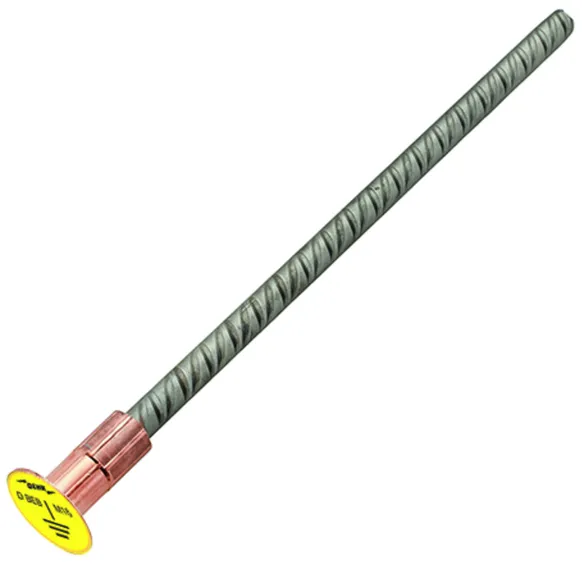

Ponti di messa a terra in tondino d’acciaio D BEB 3 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Lunghezza: 400 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 31

Fabbricato: DEHN
Tipo: D BEB 3 / EBS 15-03-19
Art.: 419030
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Lunghezza 400 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 31

Prodotto 419030 è stato aggiunto al blocco note.

Prodotto 419030 è stato aggiunto al carrello.

Apri Web-Shop

Ponti di messa a terra in tondino d'acciaio D BEB 8

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio all’armatura collegata a terra. Grazie alle boccole applicate su entrambi i lati, gli elementi passanti possono essere realizzati in modo efficace ed economico. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Prodotto

Art. 419080 D BEB 8 / EBS 15-03-19

GTIN (EAN) 4013364439566, Codice doganale (EU): 85369010, Peso lordo: 1.00 kg, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra in tondino d’acciaio D BEB 8 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche

Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 8 / EBS 15-03-19
Art.: 419080
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419080 è stato aggiunto al blocco note.

Prodotto 419080 è stato aggiunto al carrello.

Apri Web-Shop

Ponti di messa a terra con cavo in rame D BEB 4 / 5

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata, con la staffa d’acciaio ramata pressata sul cavo in rame, all’armatura collegata a terra. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

8 Prodotti

Art. 419040 D BEB 4 / EBS 15-03-19

GTIN (EAN) 4013364439481, Codice doganale (EU): 85369010, Peso lordo: 610.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

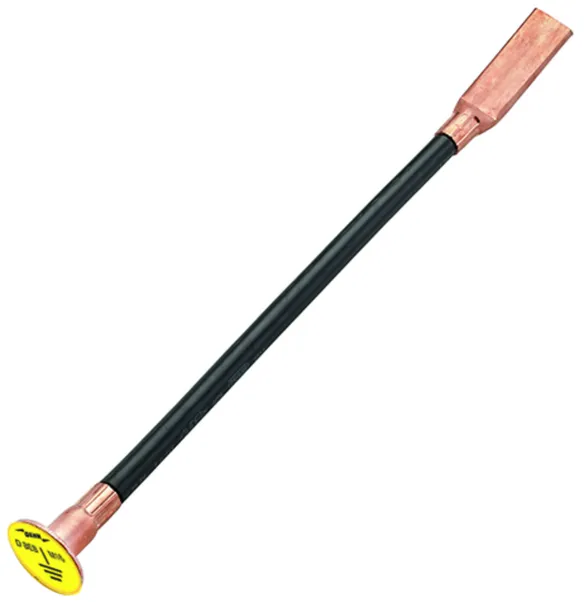

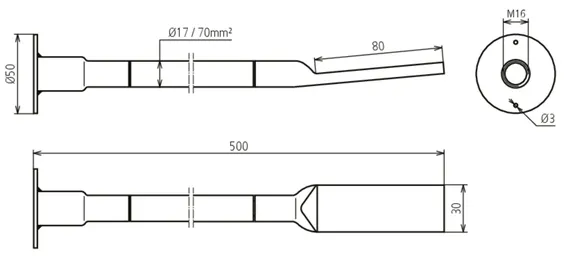

Ponti di messa a terra con cavo in rame D BEB 4 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 4 / EBS 15-03-19
Art.: 419040
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Prodotto 419040 è stato aggiunto al blocco note.

Prodotto 419040 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419041 D BEB 4-FLEX / EBS 15-03-19

GTIN (EAN) 4013364439498, Codice doganale (EU): 85369010, Peso lordo: 560.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 4-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 4-FLEX / EBS 15-03-19
Art.: 419041
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Prodotto 419041 è stato aggiunto al blocco note.

Prodotto 419041 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419050 D BEB 5 / EBS 15-03-19

GTIN (EAN) 4013364439504, Codice doganale (EU): 85369010, Peso lordo: 700.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

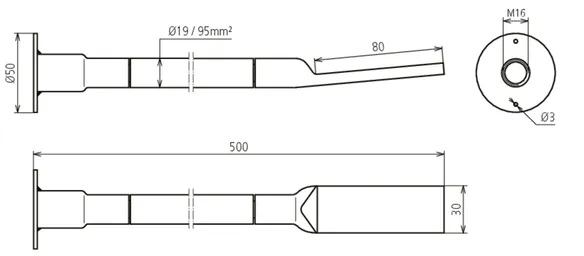

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 / EBS 15-03-19
Art.: 419050
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Prodotto 419050 è stato aggiunto al blocco note.

Prodotto 419050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN (EAN) 4013364439511, Codice doganale (EU): 85369010, Peso lordo: 630.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 5-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5-FLEX / EBS 15-03-19
Art.: 419051
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Prodotto 419051 è stato aggiunto al blocco note.

Prodotto 419051 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN (EAN) 4013364458390, Codice doganale (EU): 85369010, Peso lordo: 980.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 700 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L700 / EBS 15-03-19
Art.: 419501
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 700 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Prodotto 419501 è stato aggiunto al blocco note.

Prodotto 419501 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN (EAN) 4013364458406, Codice doganale (EU): 85369010, Peso lordo: 1.40 kg, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 1000 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L1000 / EBS 15-03-19
Art.: 419502
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 1000 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Prodotto 419502 è stato aggiunto al blocco note.

Prodotto 419502 è stato aggiunto al carrello.

Apri Web-Shop

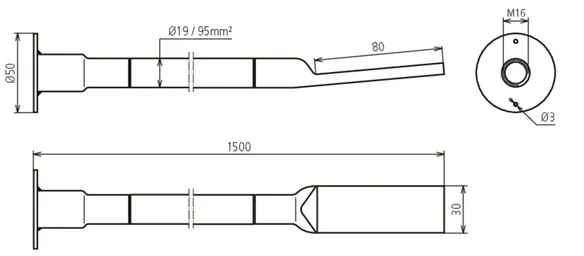

Art. 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN (EAN) 4013364458413, Codice doganale (EU): 85369010, Peso lordo: 2.10 kg, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 1500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L1500 / EBS 15-03-19
Art.: 419503
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 1500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Prodotto 419503 è stato aggiunto al blocco note.

Prodotto 419503 è stato aggiunto al carrello.

Apri Web-Shop

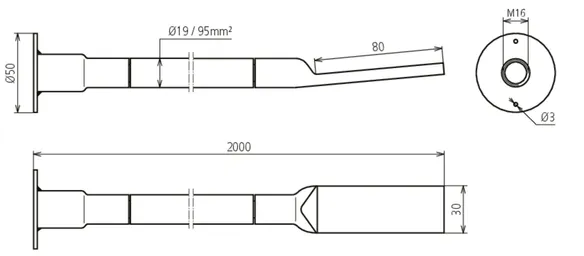

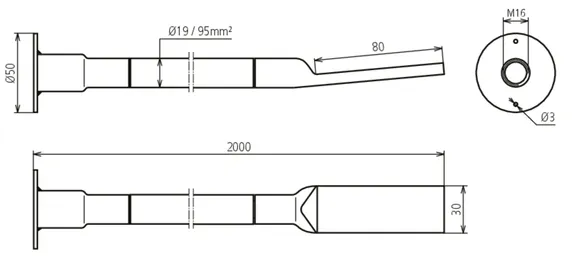

Art. 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN (EAN) 4013364458420, Codice doganale (EU): 85369010, Peso lordo: 2.80 kg, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 2000 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L2000 / EBS 15-03-19
Art.: 419504
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 2000 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Prodotto 419504 è stato aggiunto al blocco note.

Prodotto 419504 è stato aggiunto al carrello.

Apri Web-Shop

Ponti di messa a terra con cavo in rame D BEB 6 / 7

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene utilizzata come passante per la messa a terra di parti strutturali installandola su entrambi i lati a livello con la superficie. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

4 Prodotti

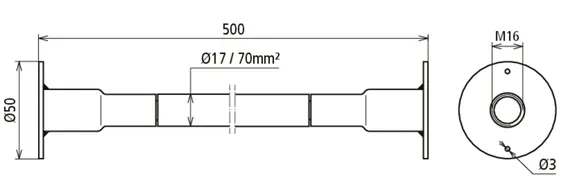

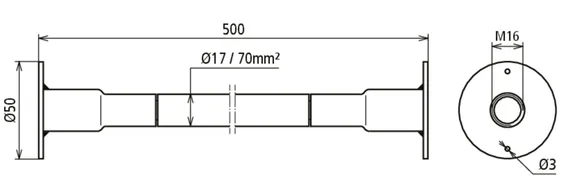

Art. 419060 D BEB 6 / EBS 15-03-19

GTIN (EAN) 4013364439528, Codice doganale (EU): 85369010, Peso lordo: 590.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

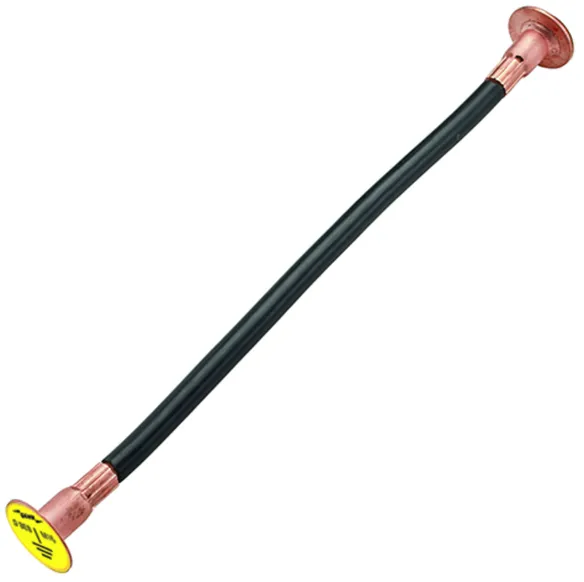

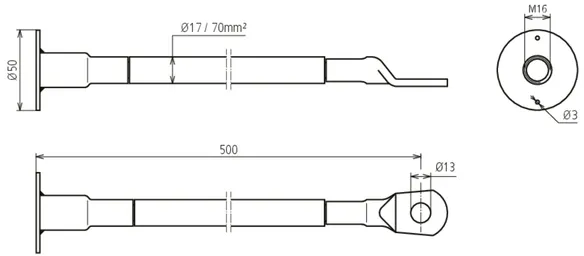

Ponti di messa a terra con cavo in rame D BEB 6 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 6 / EBS 15-03-19
Art.: 419060
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419060 è stato aggiunto al blocco note.

Prodotto 419060 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN (EAN) 4013364439535, Codice doganale (EU): 85369010, Peso lordo: 530.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 6-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 6-FLEX / EBS 15-03-19
Art.: 419061
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419061 è stato aggiunto al blocco note.

Prodotto 419061 è stato aggiunto al carrello.

Apri Web-Shop

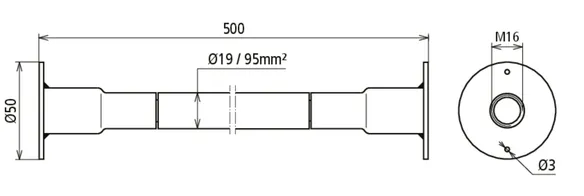

Art. 419070 D BEB 7 / EBS 15-03-19

GTIN (EAN) 4013364439542, Codice doganale (EU): 85369010, Peso lordo: 700.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 7 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16

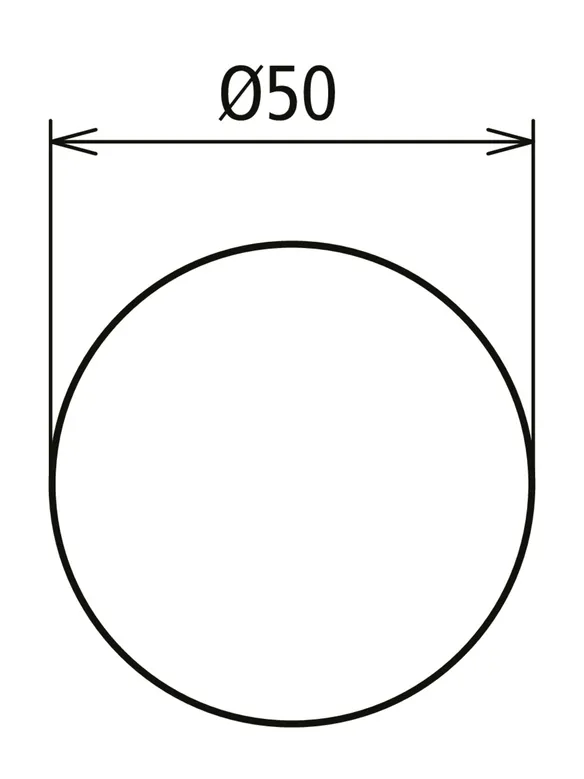

Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 7 / EBS 15-03-19
Art.: 419070
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419070 è stato aggiunto al blocco note.

Prodotto 419070 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN (EAN) 4013364439559, Codice doganale (EU): 85369010, Peso lordo: 620.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 7-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 7-FLEX / EBS 15-03-19
Art.: 419071
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419071 è stato aggiunto al blocco note.

Prodotto 419071 è stato aggiunto al carrello.

Apri Web-Shop

Ponti di messa a terra con cavo in rame D BEB 9 / 10

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Con questa variante si crea un collegamento non visibile all’interno del calcestruzzo saldando la staffa d’acciaio ramata, pressata sul cavo in rame, all’armatura collegata a terra. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

5 Prodotti

Art. 419090 D BEB 9 / EBS 15-03-19

GTIN (EAN) 4013364439573, Codice doganale (EU): 85369010, Peso lordo: 610.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

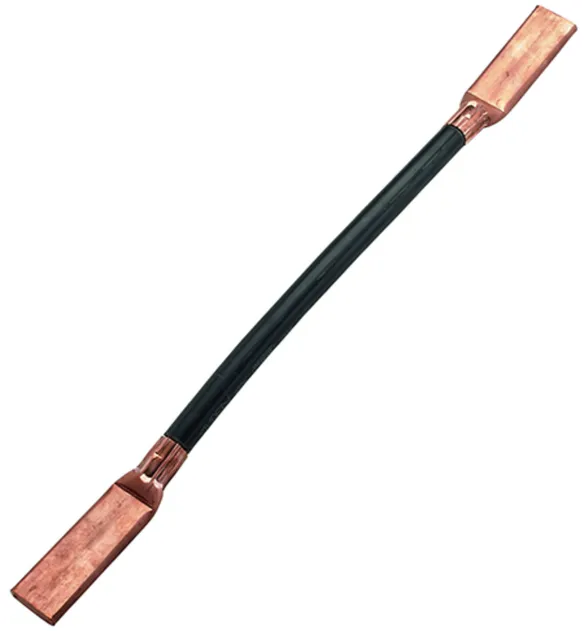

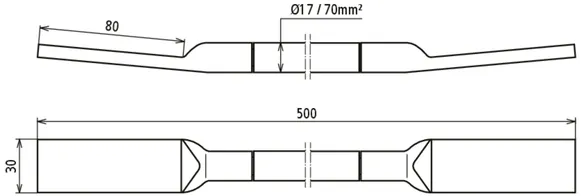

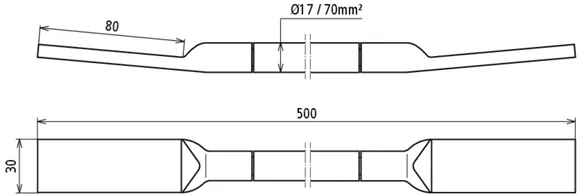

Ponti di messa a terra con cavo in rame D BEB 9 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 9 / EBS 15-03-19
Art.: 419090
o similare.



Caratteristiche tecniche

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419090 è stato aggiunto al blocco note.

Prodotto 419090 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN (EAN) 4013364439580, Codice doganale (EU): 85369010, Peso lordo: 570.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 9-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 9-FLEX / EBS 15-03-19
Art.: 419091
o similare.



Caratteristiche tecniche

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419091 è stato aggiunto al blocco note.

Prodotto 419091 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419100 D BEB 10 / EBS 15-03-19

GTIN (EAN) 4013364439597, Codice doganale (EU): 85369010, Peso lordo: 700.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 10 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10 / EBS 15-03-19
Art.: 419100
o similare.



Caratteristiche tecniche

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419100 è stato aggiunto al blocco note.

Prodotto 419100 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN (EAN) 4013364439603, Codice doganale (EU): 85369010, Peso lordo: 640.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 10-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10-FLEX / EBS 15-03-19
Art.: 419101
o similare.



Caratteristiche tecniche

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419101 è stato aggiunto al blocco note.

Prodotto 419101 è stato aggiunto al carrello.

Apri Web-Shop

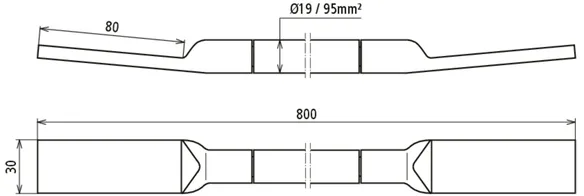

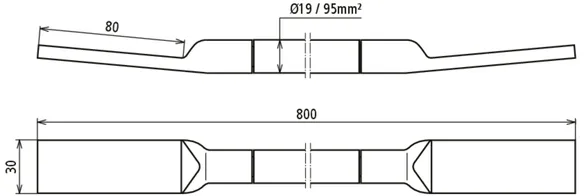

Art. 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN (EAN) 4013364458437, Codice doganale (EU): 85369010, Peso lordo: 1.12 kg, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti di messa a terra con cavo in rame D BEB 10 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 800 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10 - L800 / EBS 15-03-19
Art.: 419505
o similare.



Caratteristiche tecniche

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 800 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Prodotto 419505 è stato aggiunto al blocco note.

Prodotto 419505 è stato aggiunto al carrello.

Apri Web-Shop

Connettore per la messa a terra di grandi tubi D BEB 11

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante per messa a terra di grandi tubi è destinata all’utilizzo per pali e grandi tubi di fondazione. Il prodotto è costituito da un cavo in rame con boccola pressata su di esso e piastra di connessione in INOX con fori integrati per il fissaggio alla cassaforma su un’estremità e un capocorda sull’estremità opposta. Il capocorda serve a creare con i pali o grandi tubi di fondazione una connessione resistente alla corrente di cortocircuito. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

2 Prodotti

Art. 419110 D BEB 11 / EBS 15-03-27

GTIN (EAN) 4013364439665, Codice doganale (EU): 85369010, Peso lordo: 550.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

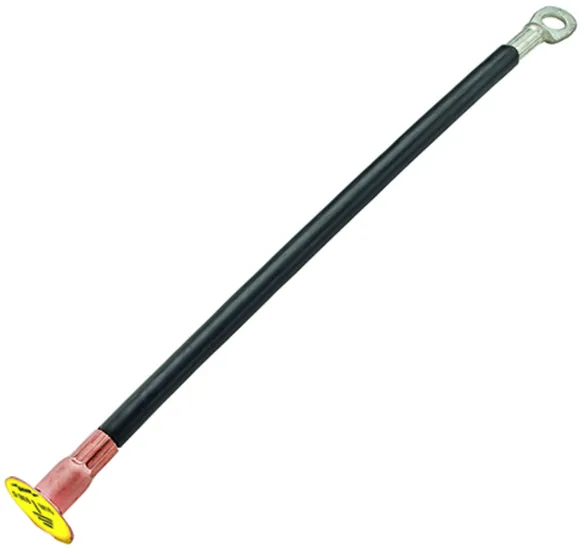

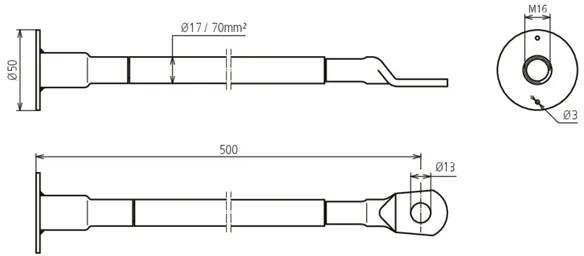

Ponti per la messa a terra di grandi tubi D BEB 11 / EBS 15-03-27
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA

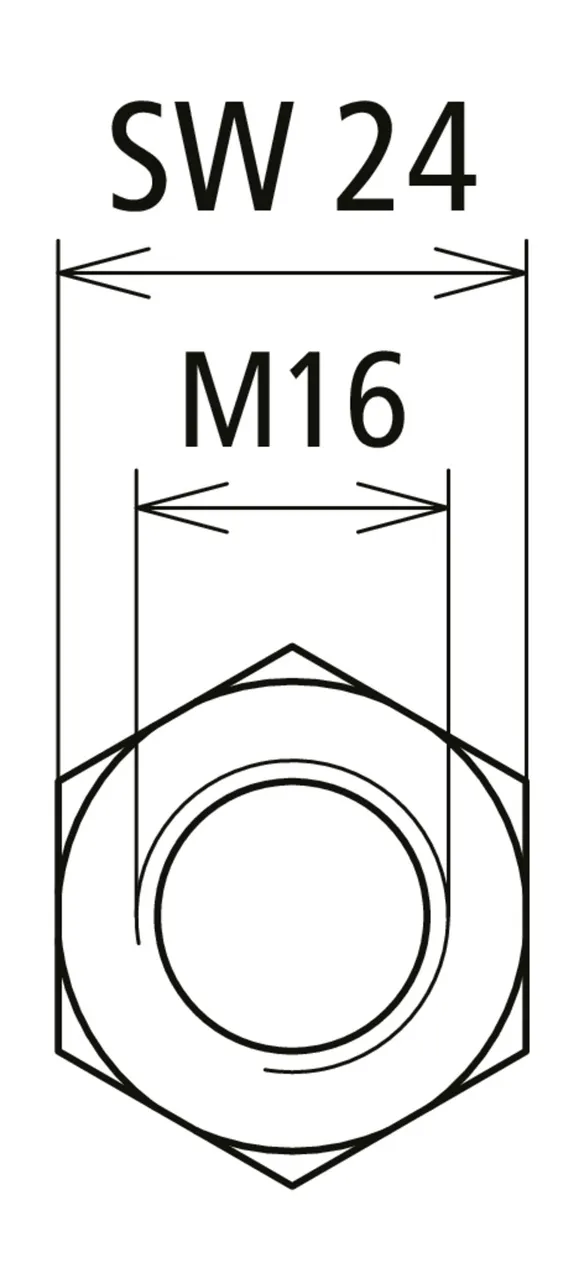

Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Foro capocorda: 13 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.27 - 2

Fabbricato: DEHN
Tipo: D BEB 11 / EBS 15-03-27
Art.: 419110
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Foro capocorda 13 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.27 - 2

Prodotto 419110 è stato aggiunto al blocco note.

Prodotto 419110 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN (EAN) 4013364458444, Codice doganale (EU): 85369010, Peso lordo: 1.10 kg, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti per la messa a terra di grandi tubi D BEB 11 / EBS 15-03-27
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Foro capocorda: 13 mm
Lunghezza: 1000 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.27 - 2

Fabbricato: DEHN
Tipo: D BEB 11 - L1000 / EBS 15-03-27
Art.: 419506
o similare.



Caratteristiche tecniche

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Foro capocorda 13 mm
Lunghezza 1000 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.27 - 2

Prodotto 419506 è stato aggiunto al blocco note.

Prodotto 419506 è stato aggiunto al carrello.

Apri Web-Shop

Connettore per la messa a terra di grandi tubi D BEB 40

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante per messa a terra di grandi tubi è concepita per l’utilizzo con pali e grandi tubi di fondazione. Il prodotto è costituito da un cavo in acciaio con una staffa in acciaio ramata su un’estremità e un capocorda sull’estremità opposta. Un tubo termorestringente sul lato della staffa di saldatura impedisce la penetrazione di acqua nel cavo d’acciaio. Il cavo d’acciaio costituisce in questo modo una misura antifurto preventiva. Questo connettore di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

1 Prodotto

Art. 419400 D BEB 40 / EBS 15-03-25

GTIN (EAN) 4013364439672, Codice doganale (EU): 85359000, Peso lordo: 700.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Ponti per la messa a terra di grandi tubi D BEB 40 / EBS 15-03-25
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale conduttore cordato: Acciaio
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Sezione trasversale conduttore cordato: 95 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.25 - 4

Fabbricato: DEHN
Tipo: D BEB 40 / EBS 15-03-25
Art.: 419400
o similare.



Caratteristiche tecniche

Materiale staffa Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale conduttore cordato Acciaio
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Sezione trasversale conduttore cordato 95 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.25 - 4

Prodotto 419400 è stato aggiunto al blocco note.

Prodotto 419400 è stato aggiunto al carrello.

Apri Web-Shop

Connettore di messa a terra con cavo d’acciaio D BEB 26

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante D senza alogeni (rivestimento) BEB 26, per il collegamento esterno di punti di messa a terra o di altre parti da collegare a terra, possiede un cavo d’acciaio con funzione di conduttore di terra, costituendo così una misura antifurto preventiva. Questo connettore di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

1 Prodotto

Art. 419260 D BEB 26 / EBS 15-03-17

GTIN (EAN) 4013364439610, Codice doganale (EU): 85359000, Peso lordo: 630.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Connettore di messa a terra con cavo d’acciaio D BEB 26 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale conduttore cordato: Acciaio
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Conduttore cordato: 1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato: ≥ 95 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.17 - 11

Fabbricato: DEHN
Tipo: D BEB 26 / EBS 15-03-17
Art.: 419260
o similare.



Caratteristiche tecniche

Materiale capocorda Cu /gal Sn
Materiale conduttore cordato Acciaio
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Conduttore cordato 1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato ≥ 95 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.17 - 11

Prodotto 419260 è stato aggiunto al blocco note.

Prodotto 419260 è stato aggiunto al carrello.

Apri Web-Shop

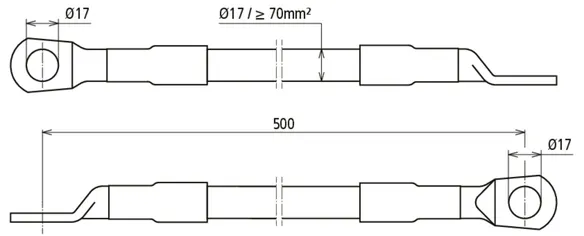

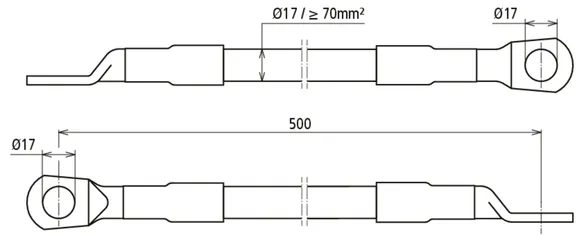

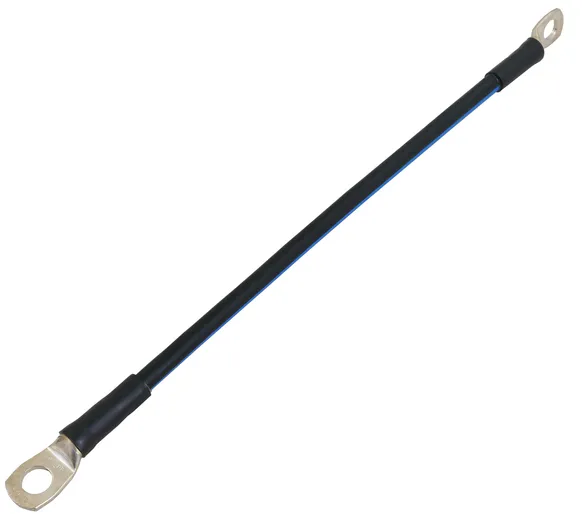

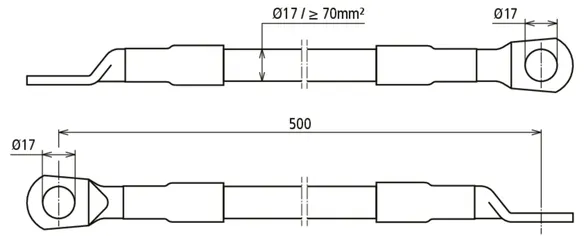

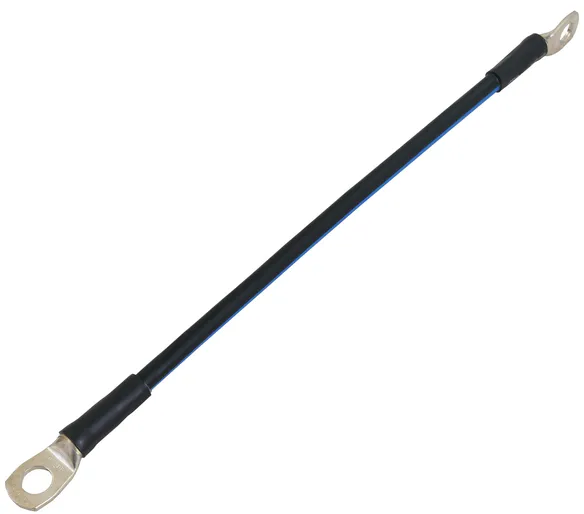

Connettore di messa a terra con cavo di rame-acciaio-alluminio D BEB 29

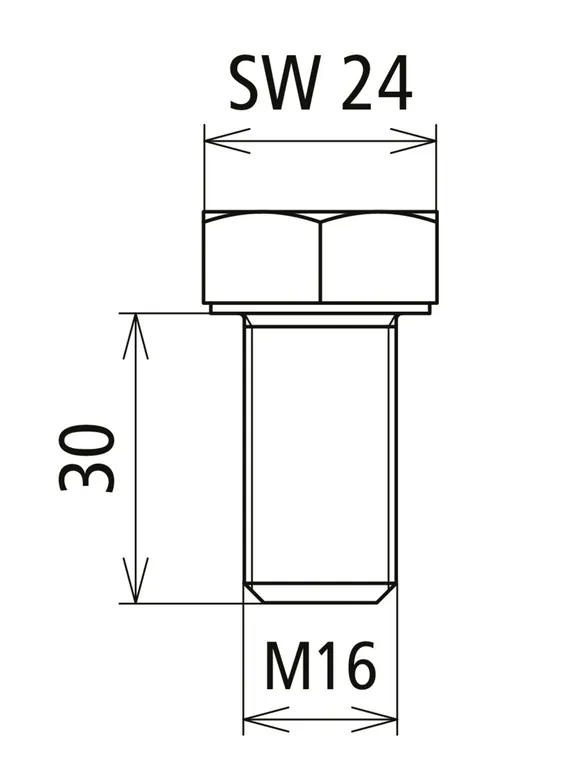

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante senza alogeni D BEB 29 o la variante senza alogeni e ignifuga D BEB 29-NF, per il collegamento esterno di punti di messa a terra e altri elementi di connessione, è realizzata con una versione di capocorda per connessioni M16. Questi connettori di messa a terra sono costituiti da un cavo di rame-acciaio-alluminio e rappresentano così una misura antifurto preventiva. Questi connettori di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale. Per la versione senza alogeni e ignifuga è possibile l’impiego in gallerie ai sensi del Regolamento UE.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

8 Prodotti

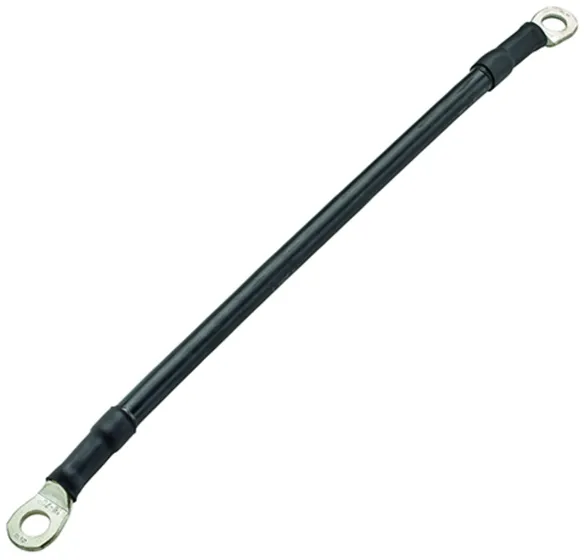

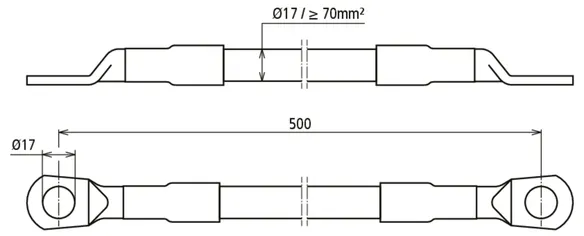

Art. 419290 D BEB 29 / EBS 15-03-17

GTIN (EAN) 4013364439627, Codice doganale (EU): 85359000, Peso lordo: 400.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 / EBS 15-03-17
Art.: 419290
o similare.



Caratteristiche tecniche

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Prodotto 419290 è stato aggiunto al blocco note.

Prodotto 419290 è stato aggiunto al carrello.

Apri Web-Shop

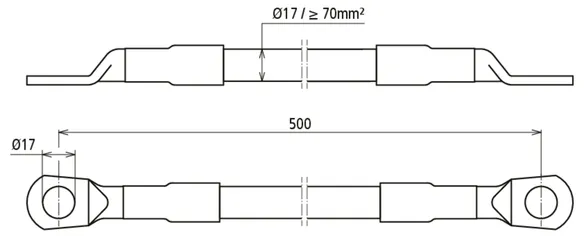

Art. 419291 D BEB 29-NF / EBS 15-03-17

GTIN (EAN) 4013364439634, Codice doganale (EU): 85359000, Peso lordo: 400.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29-NF / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: B2ca RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni e ignifugo
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29-NF / EBS 15-03-17
Art.: 419291
o similare.



Caratteristiche tecniche

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo B2ca RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni e ignifugo
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Prodotto 419291 è stato aggiunto al blocco note.

Prodotto 419291 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419507 D BEB 29 - L350 / EBS 15-03-17

GTIN (EAN) 4013364458451, Codice doganale (EU): 85359000, Peso lordo: 280.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 350 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 - L350 / EBS 15-03-17
Art.: 419507
o similare.



Caratteristiche tecniche

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 350 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Prodotto 419507 è stato aggiunto al blocco note.

Prodotto 419507 è stato aggiunto al carrello.

Apri Web-Shop

Art. 419508 D BEB 29 - L800 / EBS 15-03-17

GTIN (EAN) 4013364458468, Codice doganale (EU): 85359000, Peso lordo: 640.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 800 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 - L800 / EBS 15-03-17
Art.: 419508
o similare.



Caratteristiche tecniche

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 800 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Prodotto 419508 è stato aggiunto al blocco note.

Prodotto 419508 è stato aggiunto al carrello.

Apri Web-Shop

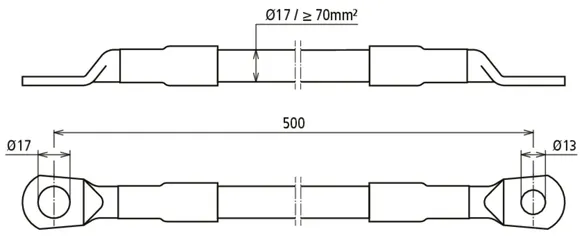

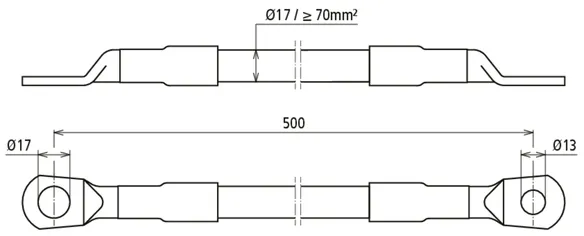

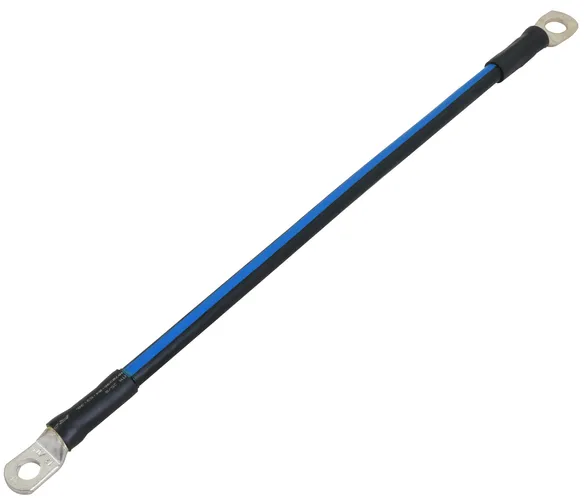

Art. 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN (EAN) 4013364480513, Codice doganale (EU): 85359000, Peso lordo: 396.00 g, UM: 1.00 pz.
