Morsetto di sezionamento UNI

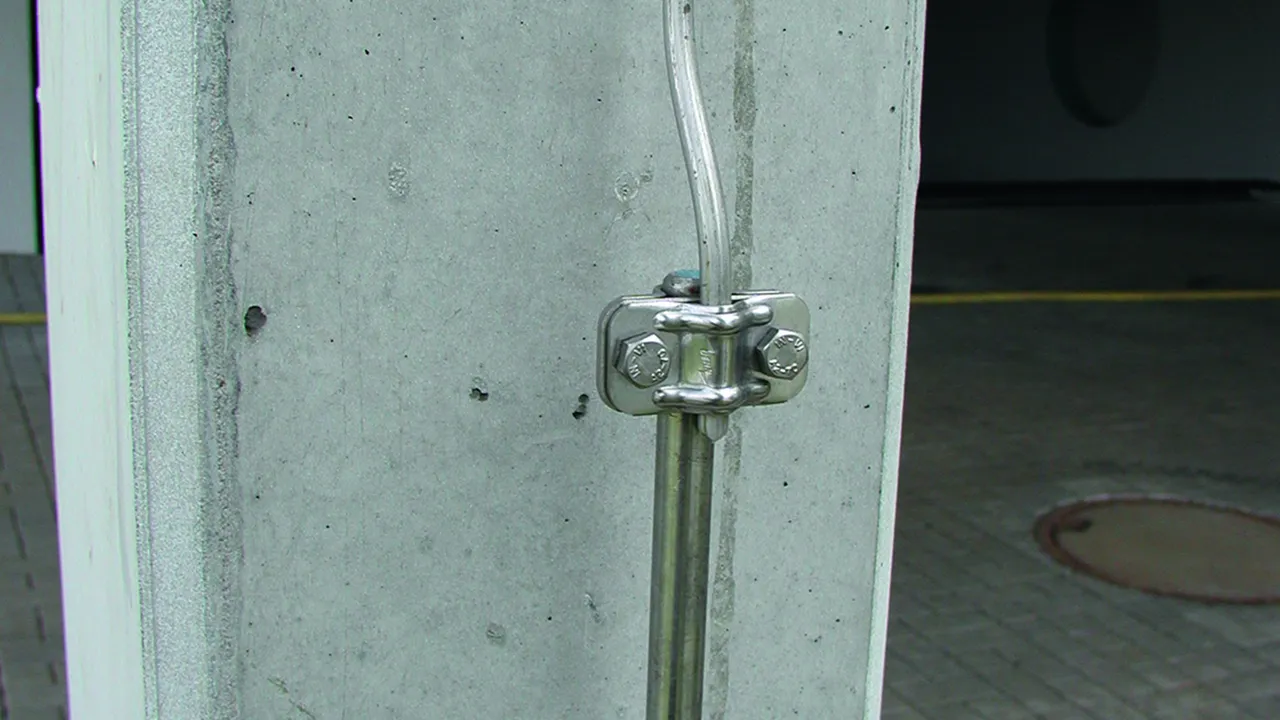

Per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti.

Con piastra intermedia per due conduttori tondi

2 Prodotti

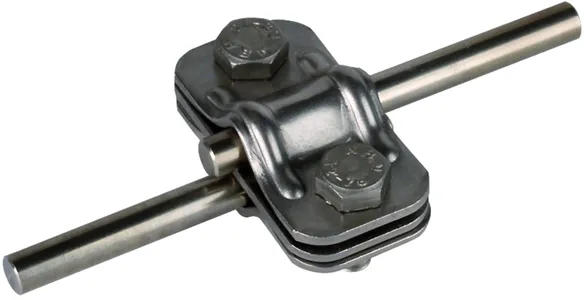

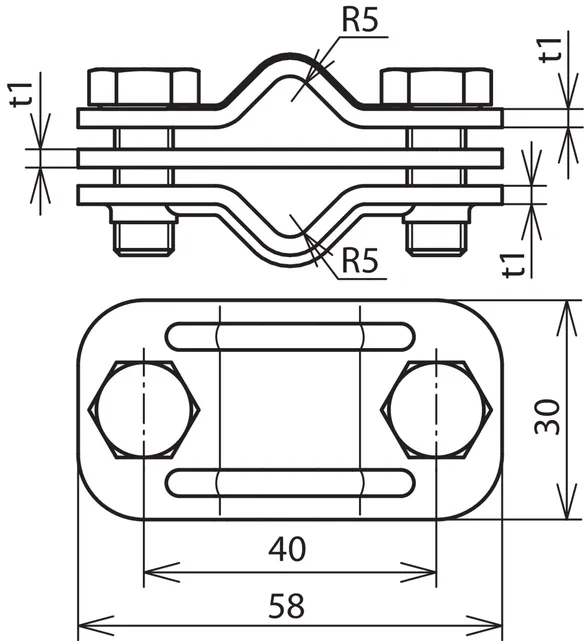

Art. 459129 UTK 8.10 8.10 ZP V2A

GTIN (EAN) 4013364051386, Codice doganale (EU): 85359000, Peso lordo: 122.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI INOX
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: INOX
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 8.10 ZP V2A
Art.: 459129
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 8-10 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 8-10 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	2,5 mm
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459129 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459129 è stato aggiunto al carrello.

Apri Web-Shop

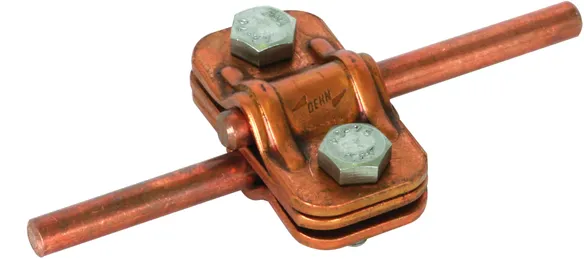

Art. 459127 UTK 8.10 8.10 ZP CU

GTIN (EAN) 4013364119291, Codice doganale (EU): 85359000, Peso lordo: 154.30 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI Cu
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Cu
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 8.10 ZP CU
Art.: 459127
o similare.

Certificati

Caratteristiche tecniche

Materiale	Cu
Campo di serraggio Td/Td	8-10 / 8-10 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Cu
Campo di serraggio Td/Td	8-10 / 8-10 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459127 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459127 è stato aggiunto al carrello.

Apri Web-Shop

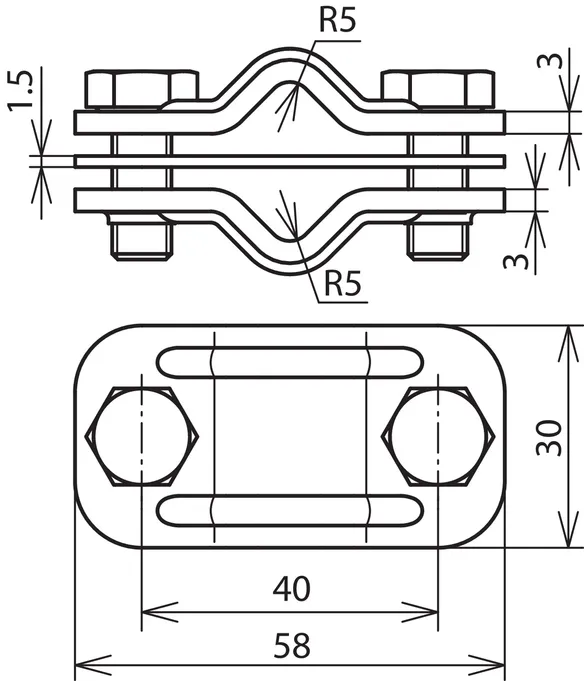

Esecuzione bimetallica per due conduttori tondi Cu e Fe/tZn oppure INOX (V4A)

1 Prodotto

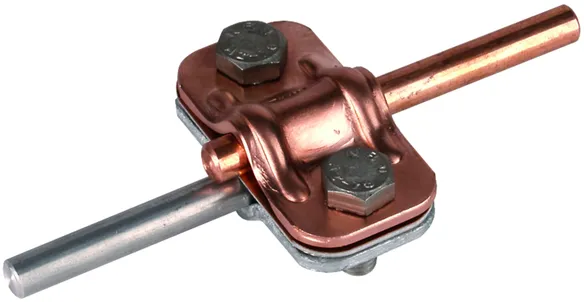

Art. 460517 ZMTK 8.10 8.10 CU STTZN

GTIN (EAN) 4013364034259, Codice doganale (EU): 85359000, Peso lordo: 106.60 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Morsetto di sezionamento UNI Esecuzione bimetallica per due conduttori tondi Cu e Fe/tZn oppure INOX (AISI 316)
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Cu / Fe/tZn
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ZMTK 8.10 8.10 CU STTZN
Art.: 460517
o similare.

Certificati

Caratteristiche tecniche

Materiale	Cu / Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Cu / Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	3 / 1,5 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 460517 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 460517 è stato aggiunto al carrello.

Apri Web-Shop

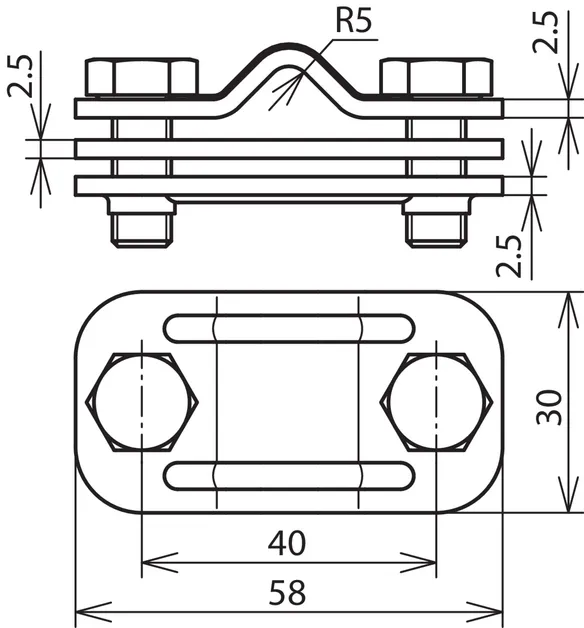

Con piastra intermedia per conduttori piatti e tondi

1 Prodotto

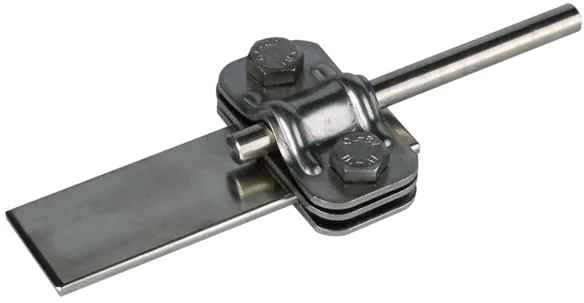

Art. 459139 UTK 8.10 FL30 ZP V2A

GTIN (EAN) 4013364078628, Codice doganale (EU): 85359000, Peso lordo: 124.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI con piastra intermedia per conduttori piatti e tondi INOX
Morsetto di sezionamento UNI er il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: INOX
Campo di serraggio Td/Pt: 8-10 / 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 FL30 ZP V2A
Art.: 459139
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Pt	8-10 / 30 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX
Campo di serraggio Td/Pt	8-10 / 30 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	2,5 mm
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459139 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459139 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione bimetallica per conduttori tondi Cu e conduttori piatti Fe/tZn oppure INOX (V4A)

1 Prodotto

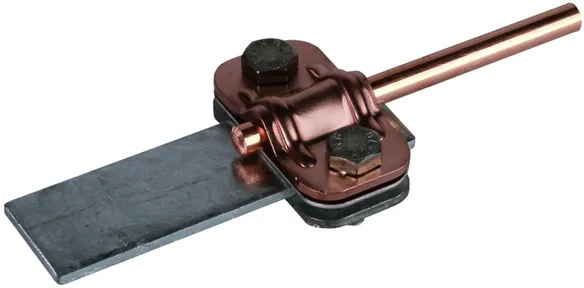

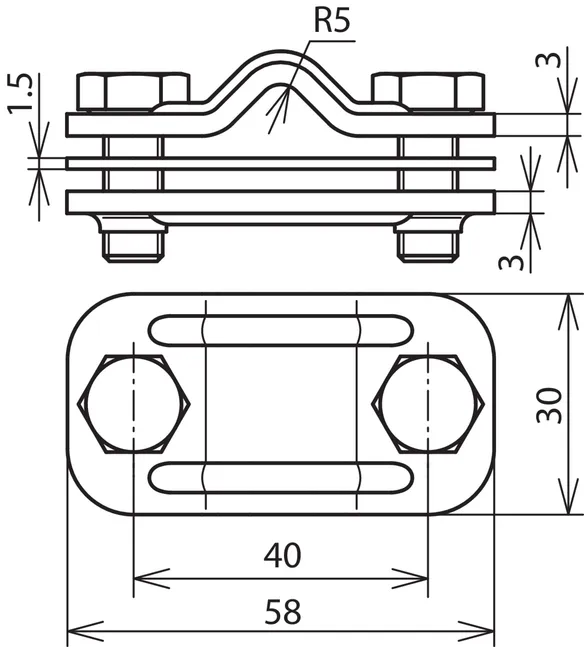

Art. 460557 ZMTK 8.10 FL30 CU STTZN

GTIN (EAN) 4013364034242, Codice doganale (EU): 85359000, Peso lordo: 82.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI Esecuzione bimetallica per conduttori tondi Cu e conduttori piatti Fe/tZn oppure INOX (AISI 316)
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Cu / Fe/tZn
Campo di serraggio Td/Pt: 8-10 / 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ZMTK 8.10 FL30 CU STTZN
Art.: 460557
o similare.

Certificati

Caratteristiche tecniche

Materiale	Cu / Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Cu / Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	3 / 1,5 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 460557 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 460557 è stato aggiunto al carrello.

Apri Web-Shop

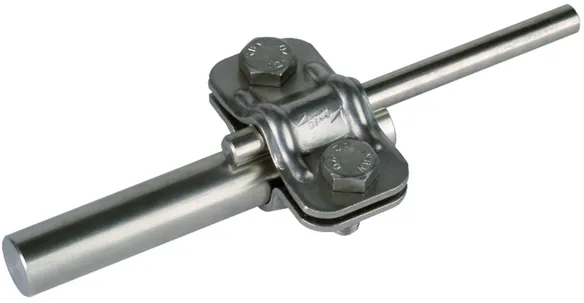

Con piastra intermedia per aste di adduzione a terra

1 Prodotto

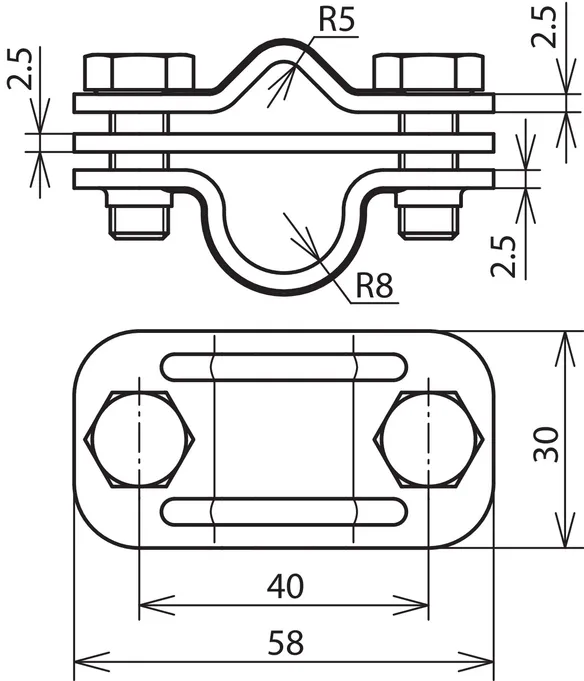

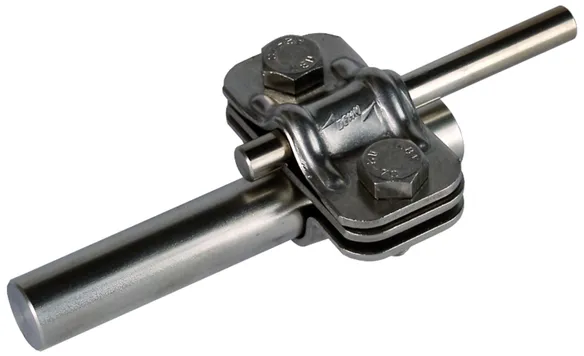

Art. 459119 UTK 8.10 16 ZP V2A

GTIN (EAN) 4013364051379, Codice doganale (EU): 85359000, Peso lordo: 126.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI con piastra intermedia per aste di adduzione a terra INOX
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: INOX
Campo di serraggio Td/Td: 8-10 / 16 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 16 ZP V2A
Art.: 459119
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 16 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 16 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	2,5 mm
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459119 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459119 è stato aggiunto al carrello.

Apri Web-Shop

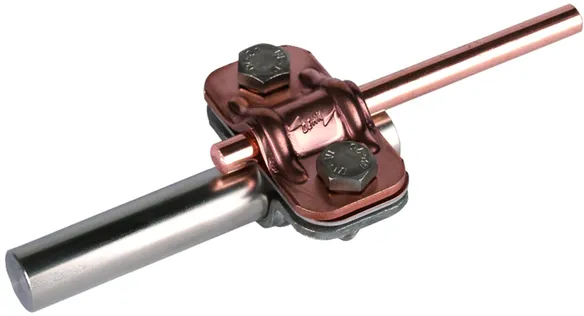

Esecuzione bimetallica per conduttori tondi Cu ed aste di adduzione a terra Fe/tZn oppure INOX (V4A)

1 Prodotto

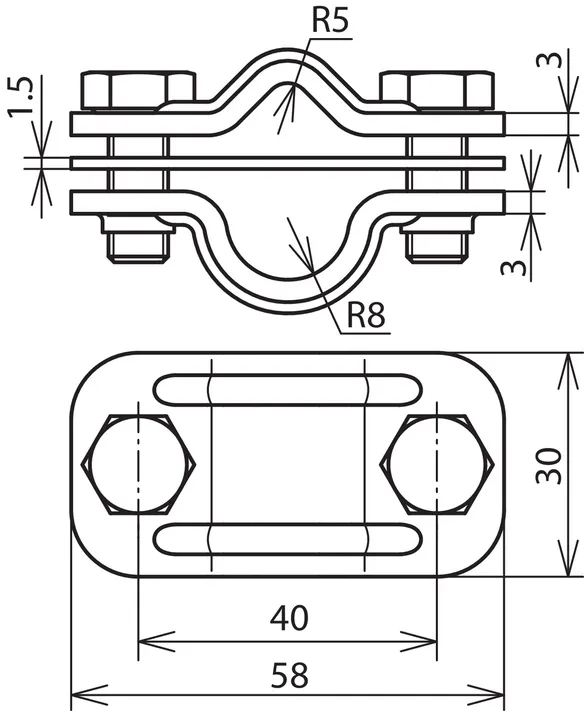

Art. 460507 ZMTK 8.10 16 CU STTZN

GTIN (EAN) 4013364034266, Codice doganale (EU): 85359000, Peso lordo: 128.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI Esecuzione bimetallica per conduttori tondi Cu ed aste di adduzione a terra Fe/tZn oppure INOX (AISI 316)
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Cu / Fe/tZn
Campo di serraggio Td/Td: 8-10 / 16 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ZMTK 8.10 16 CU STTZN
Art.: 460507
o similare.

Certificati

Caratteristiche tecniche

Materiale	Cu / Fe/tZn
Campo di serraggio Td/Td	8-10 / 16 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Cu / Fe/tZn
Campo di serraggio Td/Td	8-10 / 16 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	3 / 1,5 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 460507 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 460507 è stato aggiunto al carrello.

Apri Web-Shop

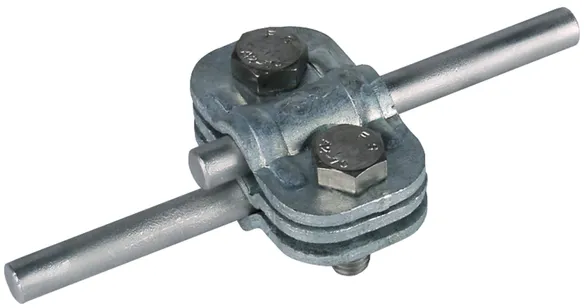

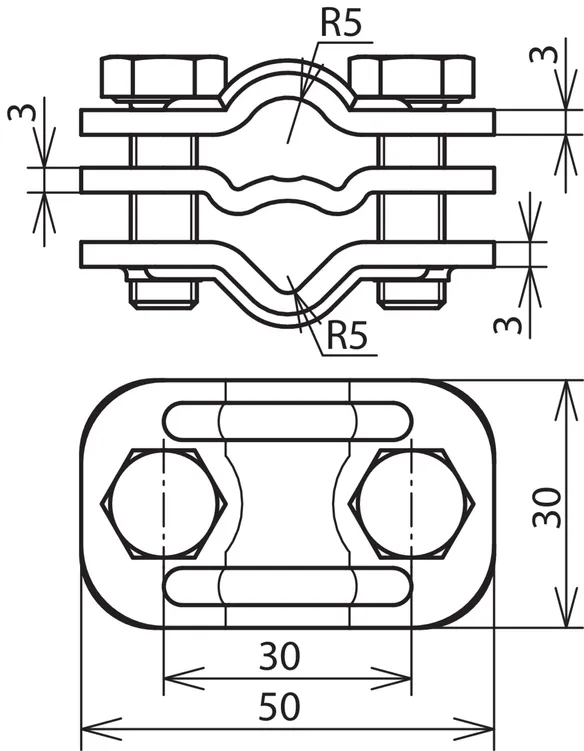

Con piastra intermedia per due conduttori tondi, esecuzione stretta

1 Prodotto

Art. 459003 UTK 7.10 7.10 S ZP STTZN

GTIN (EAN) 4013364025202, Codice doganale (EU): 85359000, Peso lordo: 128.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI con piastra intermedia per due conduttori tondi, esecuzione stretta Fe/tZn
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Fe/tZn
Campo di serraggio Td/Td: 7-10 / 7-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 7.10 7.10 S ZP STTZN
Art.: 459003
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Td	7-10 / 7-10 mm
Distanza viti	30 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Td/Td	7-10 / 7-10 mm
Vite	di M8 x 25 mm
Materiale vite	INOX
Distanza viti	30 mm
Spessore materiale (t1)	3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459003 è stato aggiunto al carrello.

Apri Web-Shop

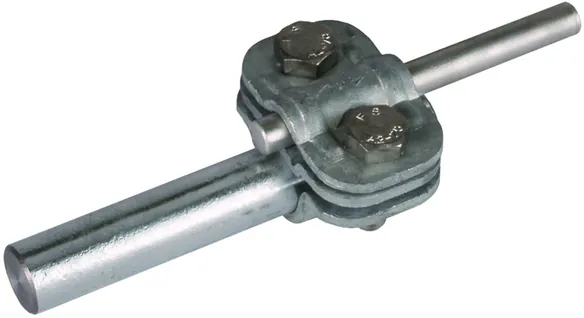

Con piastra intermedia per aste di adduzione a terra, esecuzione stretta

1 Prodotto

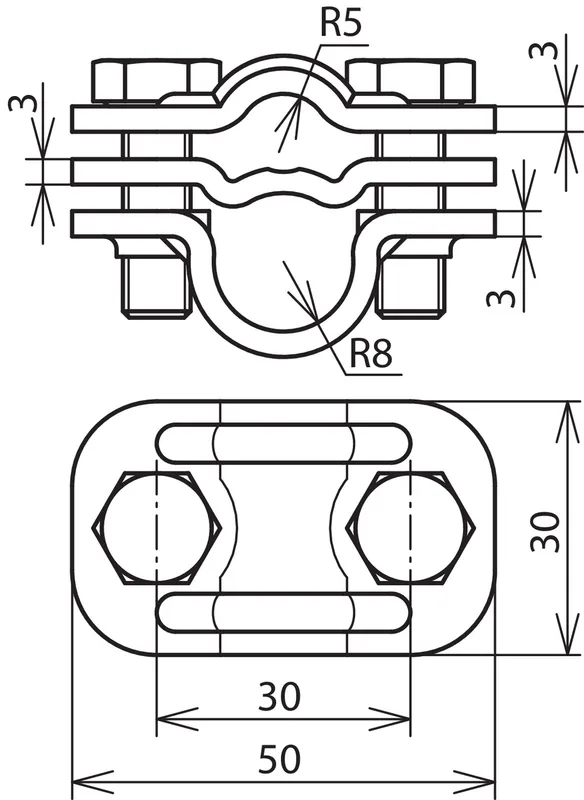

Art. 459000 UTK 7.10 16 S ZP STTZN

GTIN (EAN) 4013364025189, Codice doganale (EU): 85359000, Peso lordo: 129.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI con piastra intermedia per aste di adduzione a terra, esecuzione stretta Fe/tZn
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Fe/tZn
Campo di serraggio Td/Td: 7-10 / 16 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 7.10 16 S ZP STTZN
Art.: 459000
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Td	7-10 / 16 mm
Distanza viti	30 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Td/Td	7-10 / 16 mm
Vite	di M8 x 25 mm
Materiale vite	INOX
Distanza viti	30 mm
Spessore materiale (t1)	3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459000 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459000 è stato aggiunto al carrello.

Apri Web-Shop

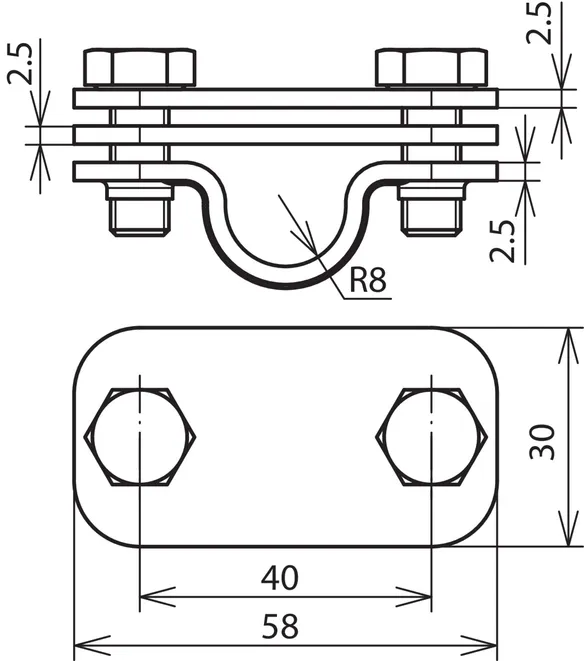

Con piastra intermedia per aste di adduzione a terra e conduttori piatti

1 Prodotto

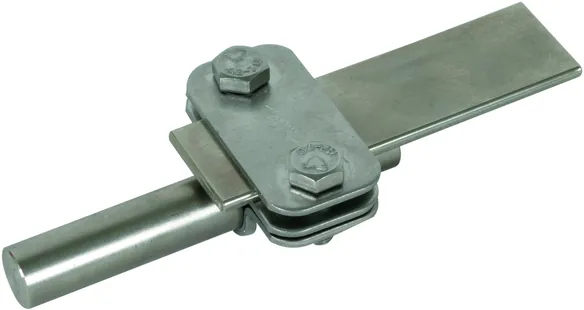

Art. 459159 UTK 16 FL30 ZP V2A

GTIN (EAN) 4013364152830, Codice doganale (EU): 85359000, Peso lordo: 122.20 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI con piastra intermedia per aste di adduzione a terra e conduttori piatti INOX
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: INOX
Campo di serraggio Td/Pt: 16 / 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 16 FL30 ZP V2A
Art.: 459159
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Pt	16 / 30 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX
Campo di serraggio Td/Pt	16 / 30 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	2,5 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459159 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459159 è stato aggiunto al carrello.

Apri Web-Shop

Senza piastra intermedia per due conduttori tondi

2 Prodotti

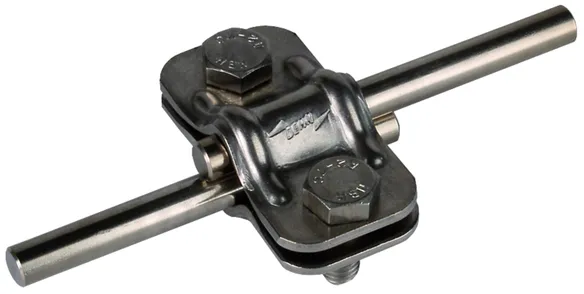

Art. 459029 UTK 8.10 8.10 V2A

GTIN (EAN) 4013364047587, Codice doganale (EU): 85359000, Peso lordo: 89.40 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI senza piastra intermedia per due conduttori tondi INOX
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: INOX
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 8.10 V2A
Art.: 459029
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 8-10 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 8-10 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	2,5 mm
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459029 è stato aggiunto al carrello.

Apri Web-Shop

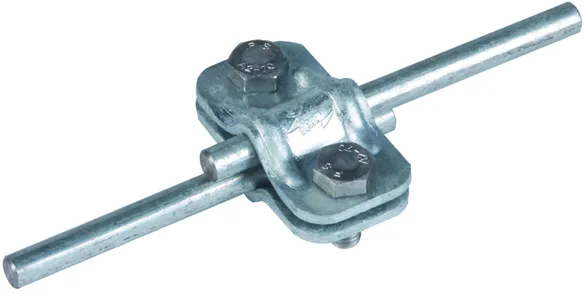

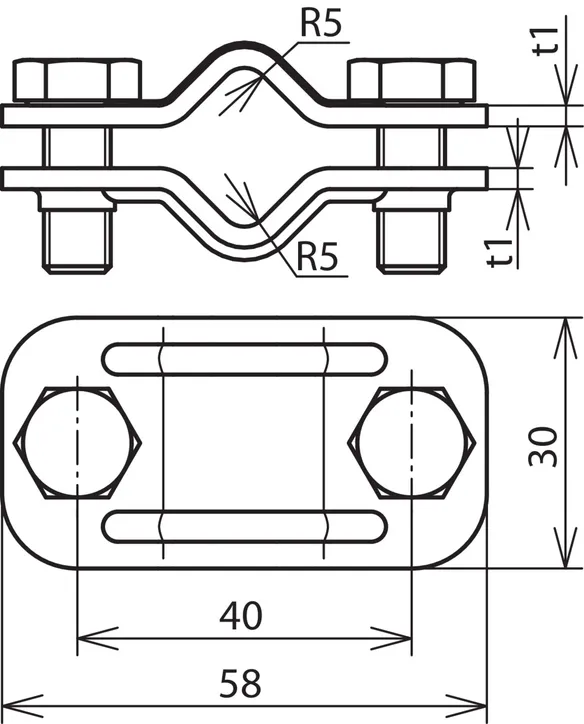

Art. 459020 UTK 8.10 8.10 STTZN

GTIN (EAN) 4013364099845, Codice doganale (EU): 85359000, Peso lordo: 104.90 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI senza piastra intermedia per due conduttori tondi Fe/tZn
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Fe/tZn
Campo di serraggio Td/Td: 8-10 / 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 8.10 STTZN
Art.: 459020
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Td/Td	8-10 / 8-10 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459020 è stato aggiunto al carrello.

Apri Web-Shop

Senza piastra intermedia per conduttori tondi e piatti

2 Prodotti

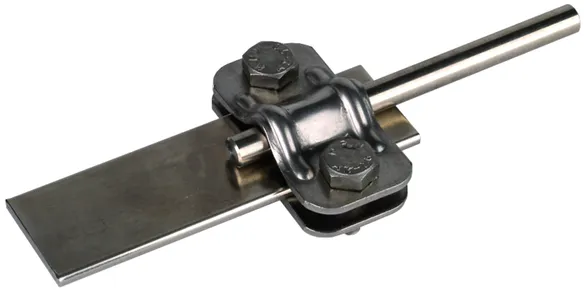

Art. 459039 UTK 8.10 FL30 V2A

GTIN (EAN) 4013364047594, Codice doganale (EU): 85359000, Peso lordo: 90.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI senza piastra intermedia per conduttori tondi e piatti INOX
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: INOX
Campo di serraggio Td/Pt: 8-10 / 30 mm
Campo di serraggio Pt/Pt: 30 / 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 FL30 V2A
Art.: 459039
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX
Campo di serraggio Td/Pt	8-10 / 30 mm
Campo di serraggio Pt/Pt	30 / 30 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	2,5 mm
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459039 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459039 è stato aggiunto al carrello.

Apri Web-Shop

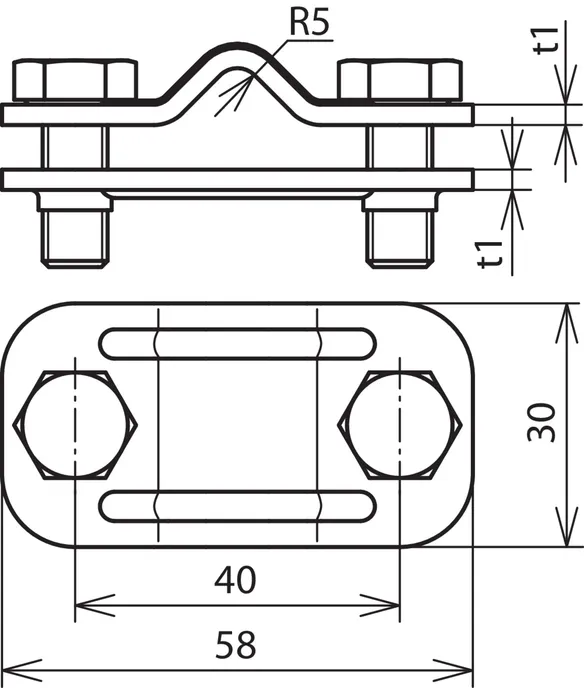

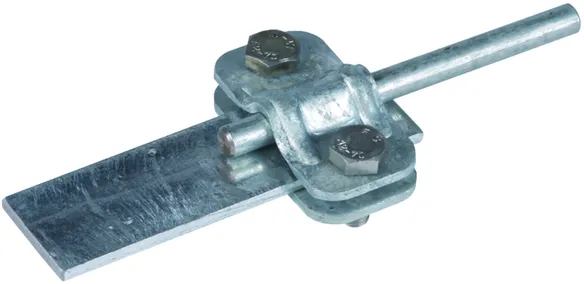

Art. 459030 UTK 8.10 FL30 STTZN

GTIN (EAN) 4013364099852, Codice doganale (EU): 85359000, Peso lordo: 103.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI senza piastra intermedia per conduttori tondi e piatti Fe/tZn
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Fe/tZn
Campo di serraggio Td/Pt: 8-10 / 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 FL30 STTZN
Art.: 459030
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Td/Pt	8-10 / 30 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459030 è stato aggiunto al carrello.

Apri Web-Shop

Senza piastra intermedia per aste di adduzione a terra

2 Prodotti

Art. 459019 UTK 8.10 16 V2A

GTIN (EAN) 4013364031272, Codice doganale (EU): 85359000, Peso lordo: 89.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI senza piastra intermedia per aste di adduzione a terra INOX
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: INOX
Campo di serraggio Td/Td: 8-10 / 16 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 16 V2A
Art.: 459019
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 16 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX
Campo di serraggio Td/Td	8-10 / 16 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	2,5 mm
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459019 è stato aggiunto al carrello.

Apri Web-Shop

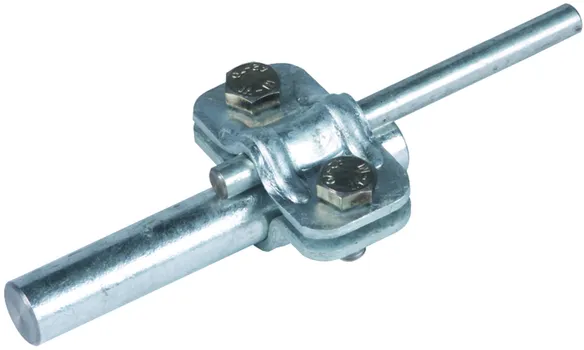

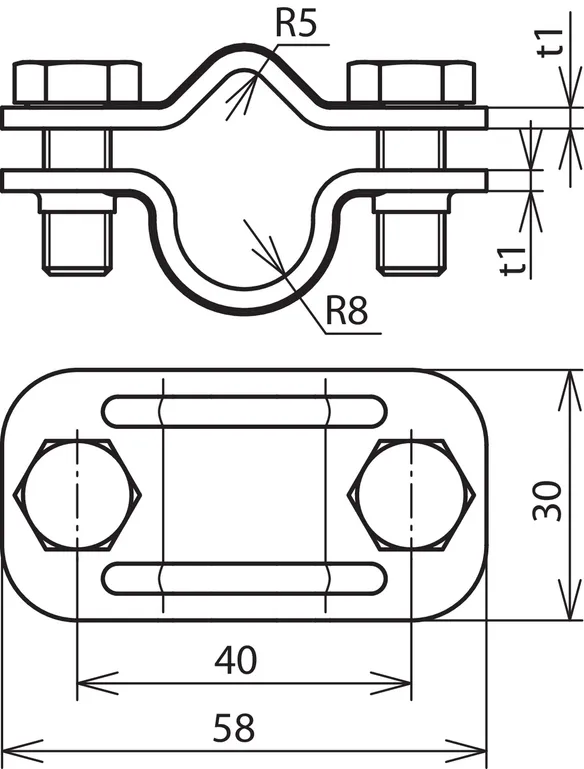

Art. 459010 UTK 8.10 16 STTZN

GTIN (EAN) 4013364099838, Codice doganale (EU): 85359000, Peso lordo: 112.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di sezionamento UNI senza piastra intermedia per aste di adduzione a terra Fe/tZn
Morsetto di sezionamento UNI per il collegamento di calate con le aste di adduzione a terra ovvero per il collegamento di conduttori in materiali differenti
Materiale: Fe/tZn
Campo di serraggio Td/Td: 8-10 / 16 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UTK 8.10 16 STTZN
Art.: 459010
o similare.

Certificati

Caratteristiche tecniche

Materiale	Fe/tZn
Campo di serraggio Td/Td	8-10 / 16 mm
Distanza viti	40 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Td/Td	8-10 / 16 mm
Vite	di M8 x 20 mm
Materiale vite	INOX
Distanza viti	40 mm
Spessore materiale (t1)	3 mm
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 459010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459010 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto di sezionamento UNI

Con piastra intermedia per due conduttori tondi

Art. 459129 UTK 8.10 8.10 ZP V2A

Non siete autorizzati per eseguire un download 459129.stp

Non siete autorizzati per eseguire un download 459129.igs

Non siete autorizzati per eseguire un download 459129.jt

Non siete autorizzati per eseguire un download 459129.dwg

Non siete autorizzati per eseguire un download 459129m_D.dxf

Prodotto 459129 è stato aggiunto al blocco note.

Prodotto 459129 è stato aggiunto al carrello.

Art. 459127 UTK 8.10 8.10 ZP CU

Non siete autorizzati per eseguire un download 459129.stp

Non siete autorizzati per eseguire un download 459129.igs

Non siete autorizzati per eseguire un download 459129.jt

Non siete autorizzati per eseguire un download 459129.dwg

Non siete autorizzati per eseguire un download 459129m_D.dxf

Prodotto 459127 è stato aggiunto al blocco note.

Prodotto 459127 è stato aggiunto al carrello.

Esecuzione bimetallica per due conduttori tondi Cu e Fe/tZn oppure INOX (V4A)

Art. 460517 ZMTK 8.10 8.10 CU STTZN

Non siete autorizzati per eseguire un download 459129.stp

Non siete autorizzati per eseguire un download 459129.igs

Non siete autorizzati per eseguire un download 459129.jt

Non siete autorizzati per eseguire un download 459129.dwg

Prodotto 460517 è stato aggiunto al blocco note.

Prodotto 460517 è stato aggiunto al carrello.

Con piastra intermedia per conduttori piatti e tondi

Art. 459139 UTK 8.10 FL30 ZP V2A

Non siete autorizzati per eseguire un download 459139.stp

Non siete autorizzati per eseguire un download 459139.igs

Non siete autorizzati per eseguire un download 459139.jt

Non siete autorizzati per eseguire un download 459139.dwg

Non siete autorizzati per eseguire un download 459139m_D.dxf

Prodotto 459139 è stato aggiunto al blocco note.

Prodotto 459139 è stato aggiunto al carrello.

Esecuzione bimetallica per conduttori tondi Cu e conduttori piatti Fe/tZn oppure INOX (V4A)

Art. 460557 ZMTK 8.10 FL30 CU STTZN

Non siete autorizzati per eseguire un download 459139.stp

Non siete autorizzati per eseguire un download 459139.igs

Non siete autorizzati per eseguire un download 459139.jt

Non siete autorizzati per eseguire un download 459139.dwg

Non siete autorizzati per eseguire un download 459139m_D.dxf

Prodotto 460557 è stato aggiunto al blocco note.

Prodotto 460557 è stato aggiunto al carrello.

Con piastra intermedia per aste di adduzione a terra

Art. 459119 UTK 8.10 16 ZP V2A

Non siete autorizzati per eseguire un download 459119.stp

Non siete autorizzati per eseguire un download 459119.igs

Non siete autorizzati per eseguire un download 459119.jt

Non siete autorizzati per eseguire un download 459119.dwg

Non siete autorizzati per eseguire un download 459119m_D.dxf

Prodotto 459119 è stato aggiunto al blocco note.

Prodotto 459119 è stato aggiunto al carrello.

Esecuzione bimetallica per conduttori tondi Cu ed aste di adduzione a terra Fe/tZn oppure INOX (V4A)

Art. 460507 ZMTK 8.10 16 CU STTZN

Non siete autorizzati per eseguire un download 460507.stp

Non siete autorizzati per eseguire un download 460507.igs

Non siete autorizzati per eseguire un download 460507.jt

Non siete autorizzati per eseguire un download 460507.dwg

Non siete autorizzati per eseguire un download 460507m_D.dxf

Prodotto 460507 è stato aggiunto al blocco note.

Prodotto 460507 è stato aggiunto al carrello.

Con piastra intermedia per due conduttori tondi, esecuzione stretta

Art. 459003 UTK 7.10 7.10 S ZP STTZN

Non siete autorizzati per eseguire un download 459003.stp

Non siete autorizzati per eseguire un download 459003.igs

Non siete autorizzati per eseguire un download 459003.jt

Non siete autorizzati per eseguire un download 459003.dwg

Non siete autorizzati per eseguire un download 459003m_D.dxf

Prodotto 459003 è stato aggiunto al blocco note.

Prodotto 459003 è stato aggiunto al carrello.

Con piastra intermedia per aste di adduzione a terra, esecuzione stretta

Art. 459000 UTK 7.10 16 S ZP STTZN

Non siete autorizzati per eseguire un download 459000.stp

Non siete autorizzati per eseguire un download 459000.igs

Non siete autorizzati per eseguire un download 459000.jt

Non siete autorizzati per eseguire un download 459000.dwg

Non siete autorizzati per eseguire un download 459000m_D.dxf

Prodotto 459000 è stato aggiunto al blocco note.

Prodotto 459000 è stato aggiunto al carrello.
