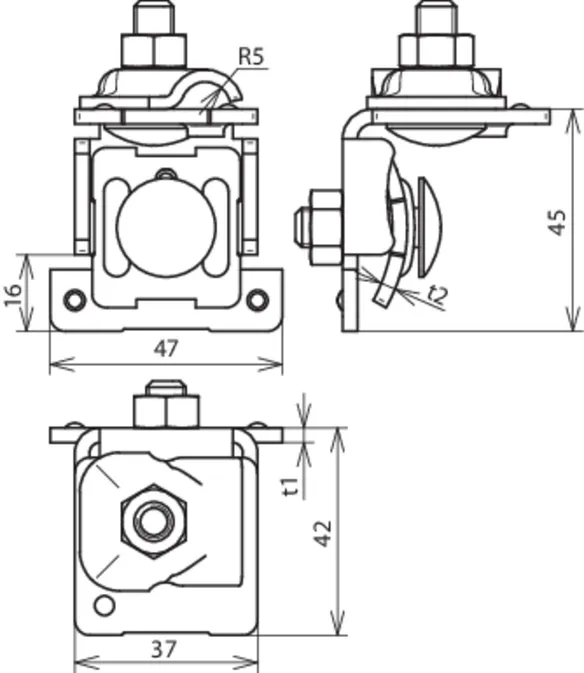

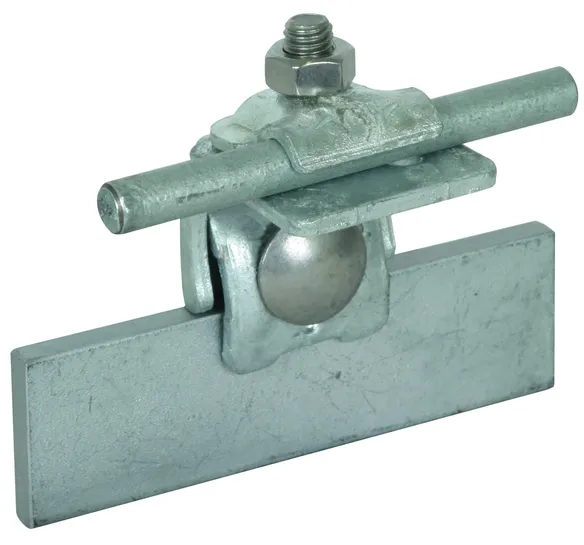

Art. 365050 FK KB 6.10 KBF0.7 8 W STTZN

GTIN (EAN) 4013364091825, Codice doganale (EU): 85359000, Peso lordo: 157.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato Esecuzione angolata Fe/tZn
Morsetto scanalato per il collegamento di conduttori con scanalature
Campo di serraggio scanalatura: 0,7-8 mm
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 6-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK KB 6.10 KBF0.7 8 W STTZN
Art.: 365050
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	Fe/tZn
Campo di serraggio Td	6-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	Fe/tZn
Campo di serraggio Td	6-10 mm
Vite	e M8 x 25 mm
Materiale vite / dado	INOX
Spessore materiale	3 / 3 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365050 è stato aggiunto al carrello.

Apri Web-Shop

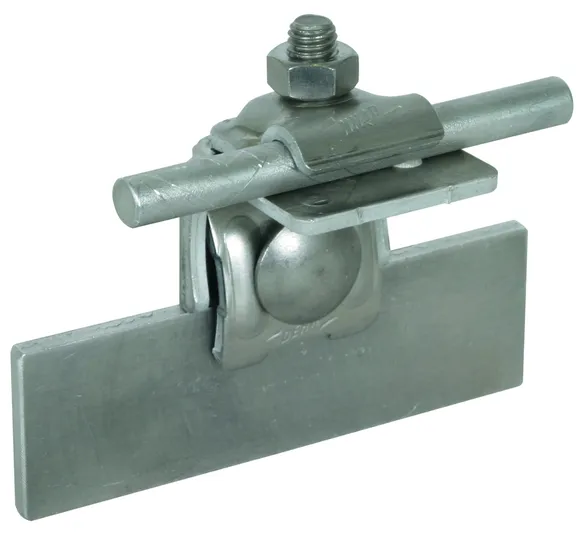

Art. 365051 FK KB 6.10 KBF0.7 8 W AL

GTIN (EAN) 4013364091832, Codice doganale (EU): 85359000, Peso lordo: 77.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato Esecuzione angolata Cu
Morsetto scanalato per il collegamento di conduttori con scanalature
Campo di serraggio scanalatura: 0,7-8 mm
Materiale morsetto: Al
Campo di serraggio Td: 6-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK KB 6.10 KBF0.7 8 W AL
Art.: 365051
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	Al
Campo di serraggio Td	6-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	Al
Campo di serraggio Td	6-10 mm
Vite	e M8 x 25 mm
Materiale vite / dado	INOX
Spessore materiale	3 / 3 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365051 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365051 è stato aggiunto al carrello.

Apri Web-Shop

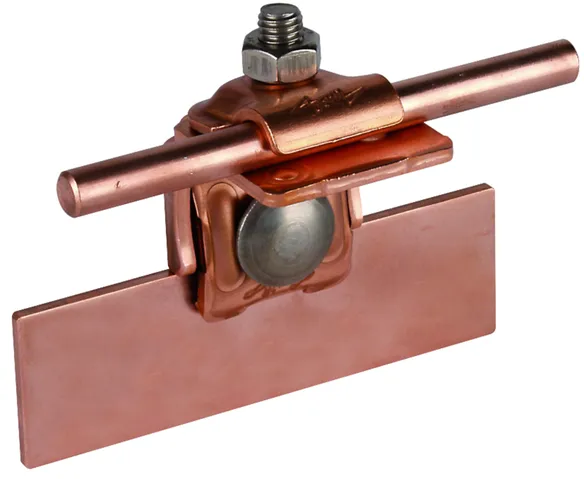

Art. 365057 FK KB 6.10 KBF0.7 8 W CU

GTIN (EAN) 4013364091849, Codice doganale (EU): 85359000, Peso lordo: 167.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato Esecuzione angolata INOX
Morsetto scanalato per il collegamento di conduttori con scanalature
Campo di serraggio scanalatura: 0,7-8 mm
Materiale morsetto: Cu
Campo di serraggio Td: 6-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK KB 6.10 KBF0.7 8 W CU
Art.: 365057
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	Cu
Campo di serraggio Td	6-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	Cu
Campo di serraggio Td	6-10 mm
Vite	e M8 x 25 mm
Materiale vite / dado	INOX
Spessore materiale	3 / 3 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365057 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365057 è stato aggiunto al carrello.

Apri Web-Shop

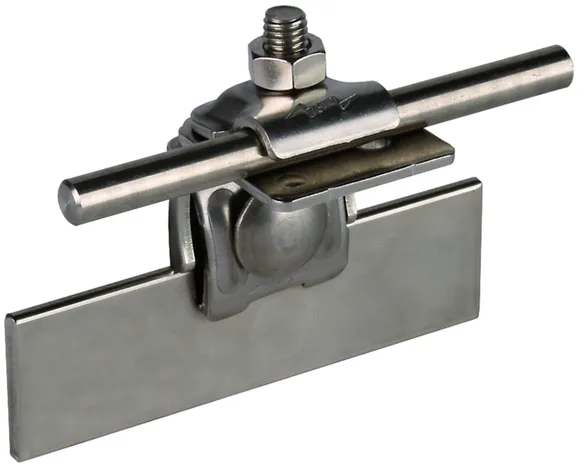

Art. 365059 FK KB 6.10 KBF0.7 8 W V2A

GTIN (EAN) 4013364091856, Codice doganale (EU): 85359000, Peso lordo: 136.30 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato con superficie di contatto maggiorata (angolato) INOX

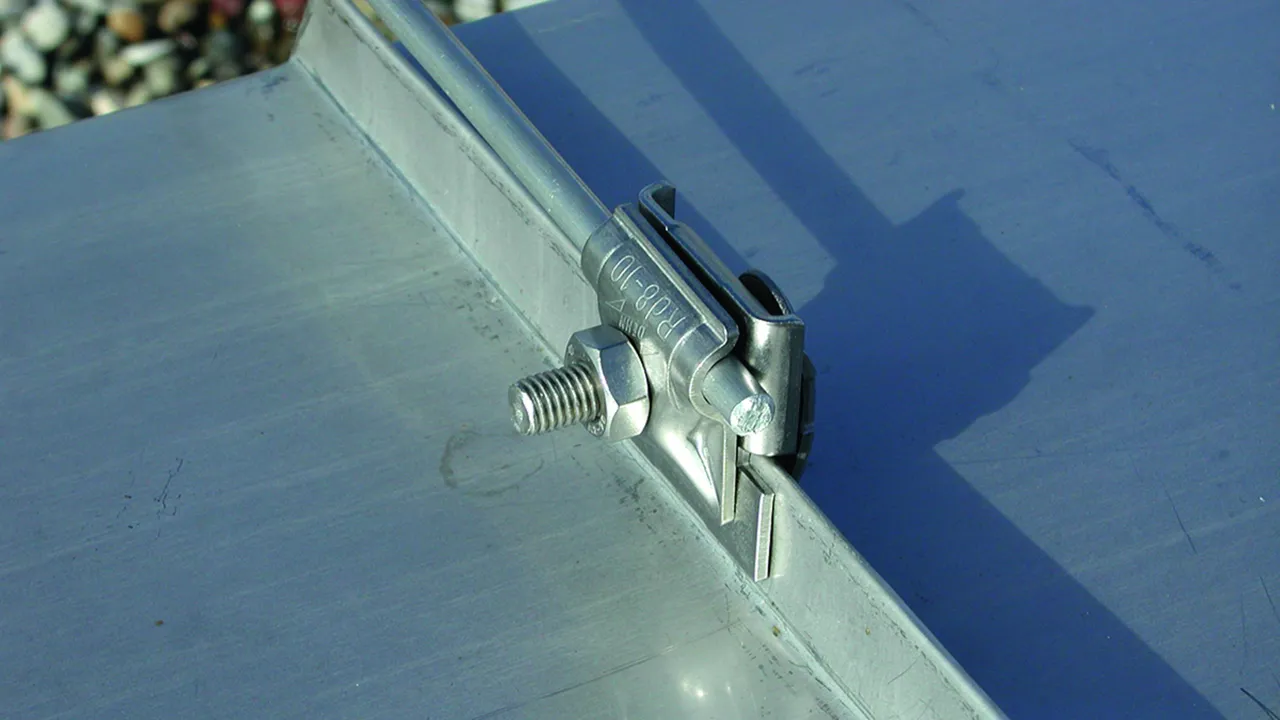

Morsetti scanalati con superficie di contatto maggiorata per il fissaggio di captatori supplementari,
o aste di captazione su tetti metallici
ad es. (art. n. 123 021).
Utilizzando due staffe portafilo provate per tetti (morsetti) per il relativo
profilo del tetto, la tenuta alla corrente di fulmine è di 100 kA
(10/350)

Campo di serraggio scanalatura: 0,7-8 mm
Materiale morsetto: INOX
Campo di serraggio Td: 6-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK KB 6.10 KBF0.7 8 W V2A
Art.: 365059
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	INOX
Campo di serraggio Td	6-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	INOX
Campo di serraggio Td	6-10 mm
Vite	e M8 x 25 mm
Materiale vite / dado	INOX
Spessore materiale	2,5 / 2,5 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365059 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365059 è stato aggiunto al carrello.

Apri Web-Shop

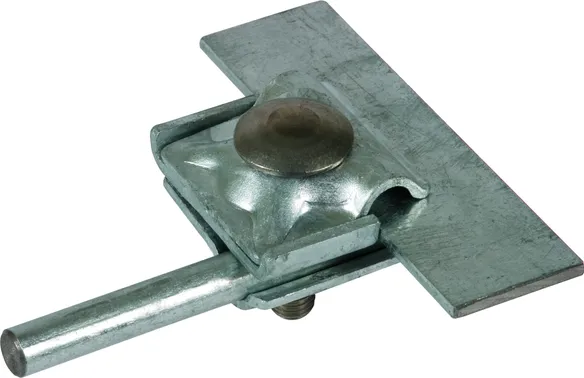

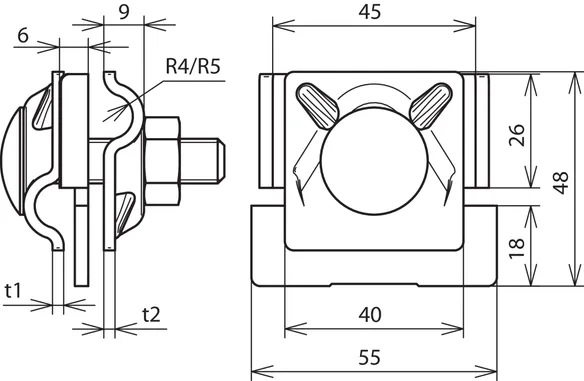

Art. 365220 FK MV 8.10 KBF0.7 10 STTZN

GTIN (EAN) 4013364096103, Codice doganale (EU): 85359000, Peso lordo: 173.50 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato superficie di contatto maggiorata Esecuzione diritta Fe/tZn
Morsetto scanalato superficie di contatto maggiorata per il collegamento di conduttori con scanalature
Campo di serraggio scanalatura: 0,7-10 mm
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK MV 8.10 KBF0.7 10 STTZN
Art.: 365220
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-10 mm
Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-10 mm
Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-10 mm
Vite	e M10 x 45 mm
Materiale vite / dado	INOX
Spessore materiale	3 / 2,5 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365220 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365220 è stato aggiunto al carrello.

Apri Web-Shop

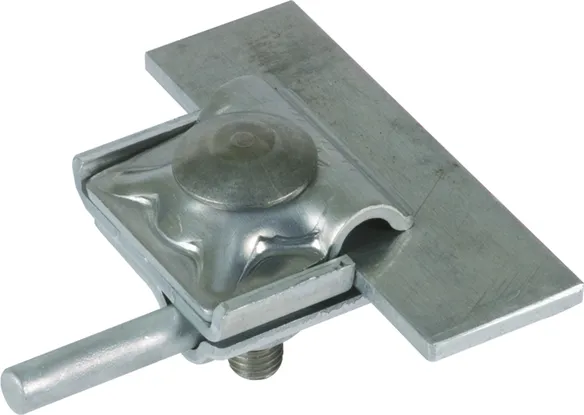

Art. 365221 FK MV 8.10 KBF0.7 10 AL

GTIN (EAN) 4013364092396, Codice doganale (EU): 85359000, Peso lordo: 93.60 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato superficie di contatto maggiorata Esecuzione diritta Al
Morsetto scanalato superficie di contatto maggiorata per il collegamento di conduttori con scanalature
Campo di serraggio scanalatura: 0,7-10 mm
Materiale morsetto: Al
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK MV 8.10 KBF0.7 10 AL
Art.: 365221
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-10 mm
Materiale morsetto	Al
Campo di serraggio Td	8-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-10 mm
Materiale morsetto	Al
Campo di serraggio Td	8-10 mm
Vite	e M10 x 45 mm
Materiale vite / dado	INOX
Spessore materiale	3 / 3 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	& *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365221 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365221 è stato aggiunto al carrello.

Apri Web-Shop

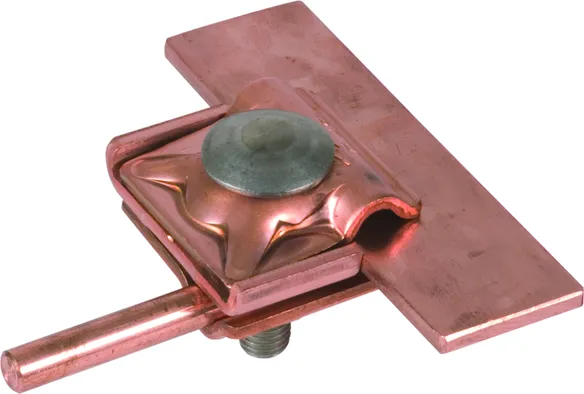

Art. 365227 FK MV 8.10 KBF0.7 10 CU

GTIN (EAN) 4013364096127, Codice doganale (EU): 85359000, Peso lordo: 199.80 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato superficie di contatto maggiorata Esecuzione diritta Cu
Morsetto scanalato superficie di contatto maggiorata per il collegamento di conduttori con scanalature
Campo di serraggio scanalatura: 0,7-10 mm
Materiale morsetto: Cu
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK MV 8.10 KBF0.7 10 CU
Art.: 365227
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-10 mm
Materiale morsetto	Cu
Campo di serraggio Td	8-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-10 mm
Materiale morsetto	Cu
Campo di serraggio Td	8-10 mm
Vite	e M10 x 45 mm
Materiale vite / dado	INOX
Spessore materiale	3 / 3 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365227 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365227 è stato aggiunto al carrello.

Apri Web-Shop

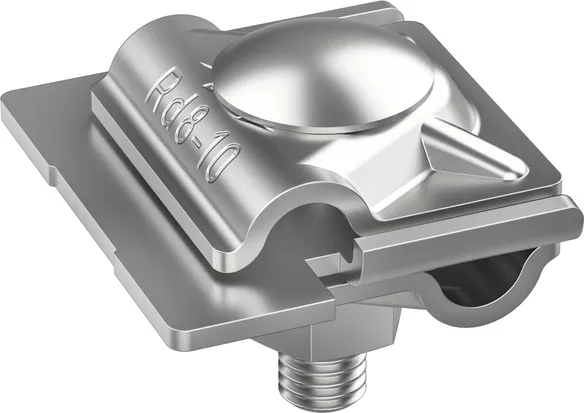

Art. 365228 FK MV 8.10 KBF0.7 8 V2A

GTIN (EAN) 4013364535411, Codice doganale (EU): 85359000, Peso lordo: 157.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato con superficie di contatto maggiorata (diritto) in acciaio inossidabile
Morsetto scanalato superficie di contatto maggiorata Versione con 10 cm2 Superficie di contatto
Campo di serraggio scanalatura: 0,7-8 mm
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK MV 8.10 KBF0.7 8 V2A
Art.: 365228
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-8 mm
Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Vite	e M10 x 40 mm
Materiale vite / dado	INOX
Spessore materiale	2,5 / 2,5 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365228 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365228 è stato aggiunto al carrello.

Apri Web-Shop

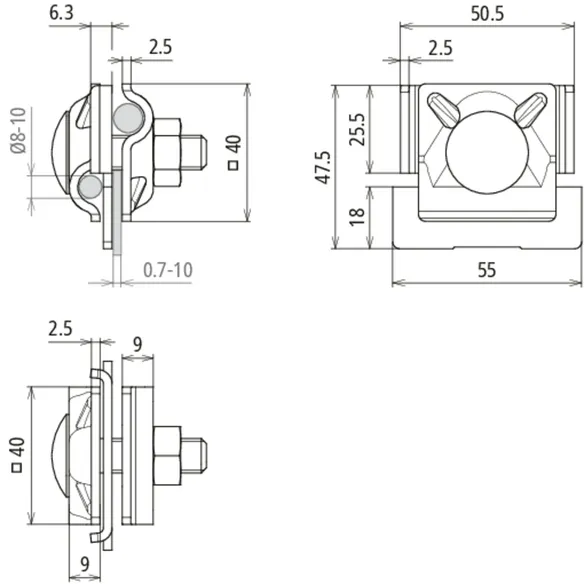

Art. 365229 FK MV 8.10 KBF0.7 10 V2A

GTIN (EAN) 4013364096110, Codice doganale (EU): 85359000, Peso lordo: 163.20 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto scanalato con superficie di contatto maggiorata (diritto) in acciaio inossidabile
Morsetto scanalato superficie di contatto maggiorata Versione con 10 cm2 Superficie di contatto
Campo di serraggio scanalatura: 0,7-10 mm
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: FK MV 8.10 KBF0.7 10 V2A
Art.: 365229
o similare.

Certificati

Caratteristiche tecniche

Campo di serraggio scanalatura	0,7-10 mm
Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Campo di serraggio scanalatura	0,7-10 mm
Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Vite	e M10 x 45 mm
Materiale vite / dado	INOX
Spessore materiale	2,5 / 2,5 mm
Tipo di collegamento	collegamento apribile
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 365229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 365229 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto scanalato superficie di contatto maggiorata

Esecuzione angolata

Art. 365050 FK KB 6.10 KBF0.7 8 W STTZN

Non siete autorizzati per eseguire un download 365059.stp

Non siete autorizzati per eseguire un download 365059.igs

Non siete autorizzati per eseguire un download 365059.jt

Non siete autorizzati per eseguire un download 365059.dwg

Non siete autorizzati per eseguire un download 365050m_D.dxf

Prodotto 365050 è stato aggiunto al blocco note.

Prodotto 365050 è stato aggiunto al carrello.

Art. 365051 FK KB 6.10 KBF0.7 8 W AL

Non siete autorizzati per eseguire un download 365059.stp

Non siete autorizzati per eseguire un download 365059.igs

Non siete autorizzati per eseguire un download 365059.jt

Non siete autorizzati per eseguire un download 365059.dwg

Non siete autorizzati per eseguire un download 365050m_D.dxf

Prodotto 365051 è stato aggiunto al blocco note.

Prodotto 365051 è stato aggiunto al carrello.

Art. 365057 FK KB 6.10 KBF0.7 8 W CU

Non siete autorizzati per eseguire un download 365059.stp

Non siete autorizzati per eseguire un download 365059.igs

Non siete autorizzati per eseguire un download 365059.jt

Non siete autorizzati per eseguire un download 365059.dwg

Non siete autorizzati per eseguire un download 365050m_D.dxf

Prodotto 365057 è stato aggiunto al blocco note.

Prodotto 365057 è stato aggiunto al carrello.

Art. 365059 FK KB 6.10 KBF0.7 8 W V2A

Non siete autorizzati per eseguire un download 365059.stp

Non siete autorizzati per eseguire un download 365059.igs

Non siete autorizzati per eseguire un download 365059.jt

Non siete autorizzati per eseguire un download 365059.dwg

Non siete autorizzati per eseguire un download 365059m_D.dxf

Prodotto 365059 è stato aggiunto al blocco note.

Prodotto 365059 è stato aggiunto al carrello.

Esecuzione diritta

Art. 365220 FK MV 8.10 KBF0.7 10 STTZN

Non siete autorizzati per eseguire un download 365220.stp

Non siete autorizzati per eseguire un download 365220.igs

Non siete autorizzati per eseguire un download 365220.jt

Non siete autorizzati per eseguire un download 365220.dwg

Non siete autorizzati per eseguire un download 365220m_D.dxf

Prodotto 365220 è stato aggiunto al blocco note.

Prodotto 365220 è stato aggiunto al carrello.

Art. 365221 FK MV 8.10 KBF0.7 10 AL

Non siete autorizzati per eseguire un download 365220.stp

Non siete autorizzati per eseguire un download 365220.igs

Non siete autorizzati per eseguire un download 365220.jt

Non siete autorizzati per eseguire un download 365220.dwg

Non siete autorizzati per eseguire un download 365220m_D.dxf

Prodotto 365221 è stato aggiunto al blocco note.

Prodotto 365221 è stato aggiunto al carrello.

Art. 365227 FK MV 8.10 KBF0.7 10 CU

Non siete autorizzati per eseguire un download 365220.stp

Non siete autorizzati per eseguire un download 365220.igs

Non siete autorizzati per eseguire un download 365220.jt

Non siete autorizzati per eseguire un download 365220.dwg

Non siete autorizzati per eseguire un download 365220m_D.dxf

Prodotto 365227 è stato aggiunto al blocco note.

Prodotto 365227 è stato aggiunto al carrello.

Art. 365228 FK MV 8.10 KBF0.7 8 V2A

Non siete autorizzati per eseguire un download 365228.stp

Non siete autorizzati per eseguire un download 365228.igs

Non siete autorizzati per eseguire un download 365228.jt

Non siete autorizzati per eseguire un download 365228.dwg

Non siete autorizzati per eseguire un download 365228m_D.dxf

Prodotto 365228 è stato aggiunto al blocco note.

Prodotto 365228 è stato aggiunto al carrello.

Art. 365229 FK MV 8.10 KBF0.7 10 V2A

Non siete autorizzati per eseguire un download 365228.stp

Non siete autorizzati per eseguire un download 365228.igs

Non siete autorizzati per eseguire un download 365228.jt

Non siete autorizzati per eseguire un download 365228.dwg

Non siete autorizzati per eseguire un download 365229m.dxf

Prodotto 365229 è stato aggiunto al blocco note.

Prodotto 365229 è stato aggiunto al carrello.
