DEHNshield

  • Scaricatore combinato Tipo 1 + Tipo 2 spinterometrico, pronto per il cablaggio ed ottimizzato nell'applicazione
  • La tecnologia spinterometrica per utilizzo in spazi ristretti con solo 1 unità / polo permette un'esecuzione compatta
  • Soddisfa i requisiti minimi per la capacità di scarica di corrente di fulmine secondo CEI 64-8
  • Permette l'equipotenzialità antifulmine compatta compresa la protezione di utenze finali
  • Capacità di scarica di corrente di fulmine fino a 50 kA (10/350 µs)
  • Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
  • Elevata capacità di limitazione della corrente susseguente (Ifi = 25 kAeff)

Details

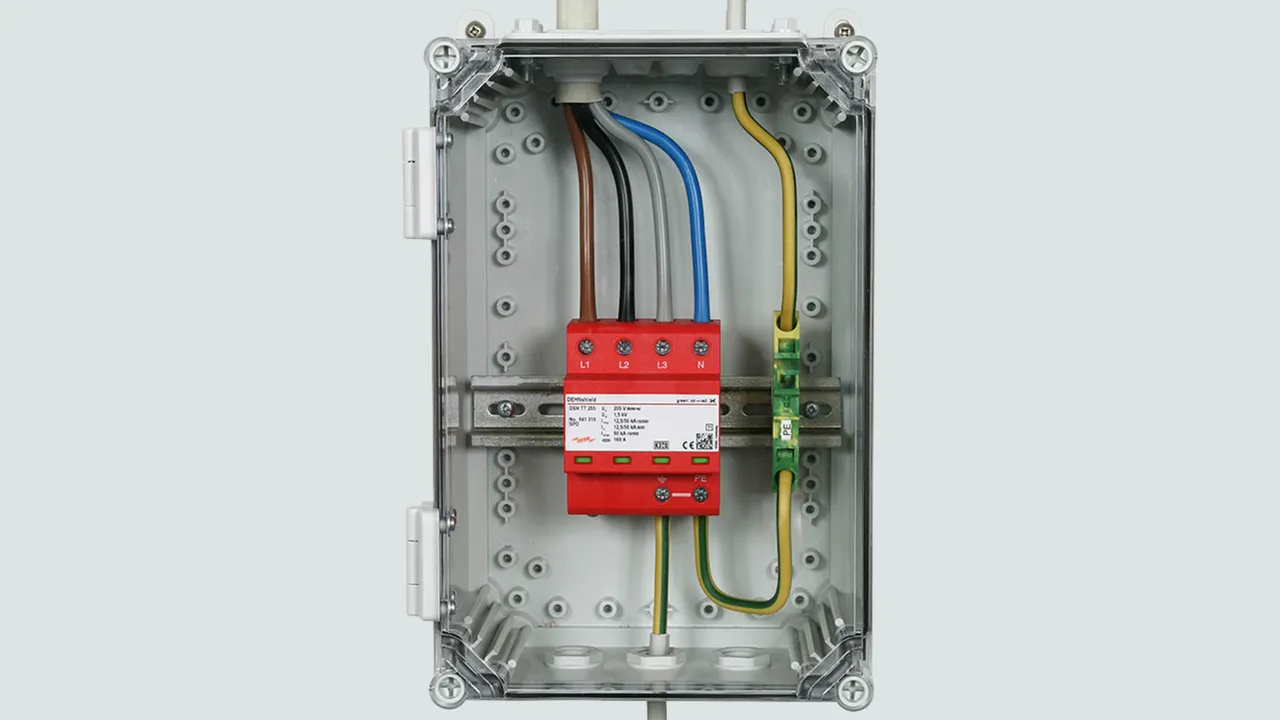

Cablaggio passante a "V" con morsetto di collegamento a perno STAK 25 provato con corrente di fulmine.
lorem ipsum


DEHNshield TNC

Scaricatore combinato per reti TN-C con tensione nominale 230 / 400 V (circuito 3-0), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941300 DSH TNC 255

GTIN (EAN) 4013364133556, Codice doganale: 85363090, Peso lordo: 415.80 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TNC 255
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 37,5 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNC 255
Art.: 941300
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 37,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (Iimp ) 12,5 kA
Livello di protezione (UP ) ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE, UL

Prodotto 941300 è stato aggiunto al blocco note.

Prodotto 941300 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TNC FM

Scaricatore combinato per reti TN-C con tensione nominale 230 / 400 V (circuito 3+0), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941305 DSH TNC 255 FM

GTIN (EAN) 4013364275317, Codice doganale: 85363090, Peso lordo: 420.60 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TNC 255 FM
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 37,5 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNC 255 FM
Art.: 941305
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 37,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (Iimp ) 12,5 kA
Livello di protezione (UP ) ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE
Contatti FM / forma contatto scambio pulito

Prodotto 941305 è stato aggiunto al blocco note.

Prodotto 941305 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TNC Basic FM

Scaricatore combinato per reti TN-C, pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941306 DSH B TNC 255 FM

GTIN (EAN) 4013364328068, Codice doganale: 85363090, Peso lordo: 422.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield B TNC 255 FM
Scaricatore combinato a 3 poli per impianti TN C 230/400 V
con contatto di telesegnalamento, larghezza 4 unità
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 22,5 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line, oltre che
direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TNC 255 FM
Art.: 941306
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 22,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (Iimp ) 7,5 kA
Livello di protezione (UP ) ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni VDE
Contatti FM / forma contatto scambio pulito

Prodotto 941306 è stato aggiunto al blocco note.

Prodotto 941306 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TNS

Scaricatore combinato per reti TN-S con tensione nominale 230 / 400 V (circuito 4+0), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941400 DSH TNS 255

GTIN (EAN) 4013364133563, Codice doganale: 85363090, Peso lordo: 555.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TNS 255
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNS 255
Art.: 941400
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE, UL

Prodotto 941400 è stato aggiunto al blocco note.

Prodotto 941400 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TNS FM

Scaricatore combinato per reti TN-C con tensione nominale 230 / 400 V (circuito 4+0), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941405 DSH TNS 255 FM

GTIN (EAN) 4013364275331, Codice doganale: 85363090, Peso lordo: 488.30 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TNS 255 FM
Scaricatore combinato per reti TN-C c
on tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNS 255 FM
Art.: 941405
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE
Contatti FM / forma contatto scambio pulito

Prodotto 941405 è stato aggiunto al blocco note.

Prodotto 941405 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TNS Basic FM

Scaricatore combinato per reti TN-S, pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941406 DSH B TNS 255 FM

GTIN (EAN) 4013364328082, Codice doganale: 85363090, Peso lordo: 489.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield B TNC 255 FM
Scaricatore combinato a 4 poli per
impianti TN(C)-S 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 30 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line,
oltre che direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TNS 255 FM
Art.: 941406
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni VDE
Contatti FM / forma contatto scambio pulito

Prodotto 941406 è stato aggiunto al blocco note.

Prodotto 941406 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TT

Scaricatore combinato per reti TT e TN-S con tensione nominale 230 / 400 V (circuito 3+1), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941310 DSH TT 255

GTIN (EAN) 4013364131798, Codice doganale: 85363090, Peso lordo: 509.90 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TT 255
Scaricatore combinato per reti TT e TN-S
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 255
Art.: 941310
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE, UL
Dati tecnici aggiuntivi: ---------------------------------
Livello di protezione [L-PE] (UP ) 2,0 kV

Prodotto 941310 è stato aggiunto al blocco note.

Prodotto 941310 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TT FM

Scaricatore combinato per reti TT e TN-S con tensione nominale 230 / 400 V (circuito 3+1), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941315 DSH TT 255 FM

GTIN (EAN) 4013364275324, Codice doganale: 85363090, Peso lordo: 508.80 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TT 255 FM
Scaricatore combinato per reti TT e TN-S
con tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 255 FM
Art.: 941315
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE
Contatti FM / forma contatto scambio pulito
Dati tecnici aggiuntivi: ---------------------------------
Livello di protezione [L-PE] (UP ) 2,0 kV

Prodotto 941315 è stato aggiunto al blocco note.

Prodotto 941315 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TT Basic FM

Scaricatore combinato per reti TT e TN-S (circuito 3+1), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941316 DSH B TT 255 FM

GTIN (EAN) 4013364328075, Codice doganale: 85363090, Peso lordo: 510.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield B TT 255 FM
Scaricatore combinato a 4 poli per impianti TT
e TN (C) -S, largheza 4 unità
con contatto di telesegnalamento
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione
di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 30 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line,
oltre che direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TT 255 FM
Art.: 941316
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 30 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 7,5 / 30 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni VDE
Contatti FM / forma contatto scambio pulito
Dati tecnici aggiuntivi: ---------------------------------
Livello di protezione [L-PE] (UP ) 2,0 kV

Prodotto 941316 è stato aggiunto al blocco note.

Prodotto 941316 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TN

Scaricatore combinato per reti monofase TN con tensione nominale 230 V (circuito 2+0), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941200 DSH TN 255

GTIN (EAN) 4013364138209, Codice doganale: 85363090, Peso lordo: 266.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TN 255
Scaricatore combinato per reti monofase TN
con tensione nominale 230 V
Dimensioni: 2 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TN 255
Art.: 941200
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 25 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE, UL

Prodotto 941200 è stato aggiunto al blocco note.

Prodotto 941200 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TN FM

Scaricatore combinato per reti monofase TN con tensione nominale 230 V (circuito 2+0), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941205 DSH TN 255 FM

GTIN (EAN) 4013364289185, Codice doganale: 85363090, Peso lordo: 276.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TN 255
Scaricatore combinato bipolare per l'uso nei sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Applicazione ottimizzata per l'impiego in installazioni elettriche compatte
tecnologia a spinterometro per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4 (VDE 0185-305-4)
per scaricatori della famiglia di prodotti Red/Line,
direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH TN 255 FM
Art.: 941205
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 25 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 12,5 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE
Contatti FM / forma contatto scambio pulito

Prodotto 941205 è stato aggiunto al blocco note.

Prodotto 941205 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TN Basic FM

Scaricatore combinato pronto per il cablaggio e ottimizzato nell'applicazione per reti TN monofase; con contatto a scambio pulito per il telesegnalamento.

1 Prodotto

Art. 941206 DSH B TN 255 FM

GTIN (EAN) 4013364373839, Codice doganale: 85363090, Peso lordo: 276.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield B TN 255 FM
Scaricatore combinato bipolare per sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti delle norme DIN VDE 0100-534 (CEI 64-8) e DIN VDE 0100-443
Tecnologia spinterometrica per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 15 kA
Coordinamento energetico secondo CEI EN 62305-4
per scaricatori della famiglia di prodotti Red/Line, direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH B TN 255 FM
Art.: 941206
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 15 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 7,5 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Contatti FM / forma contatto scambio pulito

Prodotto 941206 è stato aggiunto al blocco note.

Prodotto 941206 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TT 2P

Scaricatore combinato per reti monofase TT e TN con tensione nominale 230 V (circuito 1+1), pronto per il cablaggio ed ottimizzato nell'applicazione.

1 Prodotto

Art. 941110 DSH TT 2P 255

GTIN (EAN) 4013364137899, Codice doganale: 85363090, Peso lordo: 291.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TT 2P 255
Scaricatore combinato per reti monofase TT e TN
con tensione nominale 230 V
Dimensioni: 2 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la
limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 2P 255
Art.: 941110
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 25 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE, UL
Dati tecnici aggiuntivi: ---------------------------------
Livello di protezione [L-PE] (UP ) 2,0 kV

Prodotto 941110 è stato aggiunto al blocco note.

Prodotto 941110 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TT 2P FM

Scaricatore combinato per reti monofase TT e TN con tensione nominale 230 V (circuito 1+1), pronto per il cablaggio ed ottimizzato nell'applicazione; con contatto di telesegnalamento a scambio pulito.

1 Prodotto

Art. 941115 DSH TT 2P 255 FM

GTIN (EAN) 4013364289208, Codice doganale: 85363090, Peso lordo: 301.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield TT 2P 255 FN
Scaricatore combinato per reti monofase TT e TN
con tensione nominale 230 V
Dimensioni: 2 unità, il controllo a distanza
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la
limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 2P 255 FM
Art.: 941115
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 25 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Omologazioni KEMA, VDE
Contatti FM / forma contatto scambio pulito
Dati tecnici aggiuntivi: ---------------------------------
Livello di protezione [L-PE] (UP ) 2,0 kV

Prodotto 941115 è stato aggiunto al blocco note.

Prodotto 941115 è stato aggiunto al carrello.

Apri Web-Shop

DEHNshield TT 2P Basic FM

Scaricatore combinato, pronto per il cablaggio, ottimizzato per l'uso per reti monofase TT e TN (circuito 1+1); con contatto a scambio pulito per il telesegnalamento.

1 Prodotto

Art. 941116 DSH B TT 2P 255 FM

GTIN (EAN) 4013364373235, Codice doganale: 85363090, Peso lordo: 301.00 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato DEHNshield B TT 2P 255 FM
Scaricatore combinato bipolare per sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti delle norme DIN VDE 0100-534 (CEI 64-8) e DIN VDE 0100-443
Tecnologia spinterometrica per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 15 kA
Coordinamento energetico secondo CEI EN 62305-4
per scaricatori della famiglia di prodotti Red/Line, direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH B TT 2P 255 FM
Art.: 941116
o similare.

Certificati



Caratteristiche tecniche

SPD secondo CEI EN 61643-11/ ...IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 15 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 7,5 / 15 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete 160 A gG
Contatti FM / forma contatto scambio pulito
Dati tecnici aggiuntivi: ---------------------------------
Livello di protezione [L-PE] (UP ) 2,0 kV

Prodotto 941116 è stato aggiunto al blocco note.

Prodotto 941116 è stato aggiunto al carrello.

Apri Web-Shop

back to top

Impostazioni cookie

Utilizziamo i cookie in modo da poter offrire la migliore esperienza possibile sul sito web. Ciò include i cookie necessari per il funzionamento del sito web e per gestire i nostri obiettivi commerciali aziendali, nonché altri cookie che vengono utilizzati esclusivamente per scopi statistici anonimi, per impostazioni del sito web più confortevoli, o per la visualizzazione di contenuti personalizzati. Siete liberi di decidere a quali categorie desiderate dare il consenso. Si prega di notare che a seconda delle impostazioni che si sceglie, la funzionalità completa del sito web potrebbe non essere più disponibile. Ulteriori informazioni sono disponibili in Informativa sulla privacy.
Se è stato dato il consenso a noi di impostare i cookies, può essere revocato in qualsiasi momento cliccando sul link "Modifica impostazioni cookie" in fondo alla pagina.

  • Mostra dettagli Nascondi dettagli
    Necessario

    Questi cookie sono necessari per eseguire le funzionalità di base di questo sito web, ad esempio funzioni relative alla sicurezza. Con questi cookie possiamo anche rilevare se volete rimanere connessi al vostro profilo per fornirvi un rapido accesso ai nostri servizi dopo aver rivisitato il nostro sito web.

    Statistiche e Marketing

    Al fine di migliorare continuamente il nostro sito web, monitoriamo in modo anonimo i dati per scopi statistici e analitici. Con questi cookie possiamo, ad esempio, monitorare il numero di visite o l'impatto di pagine specifiche della nostra presenza web e quindi ottimizzare i nostri contenuti.
