Cassetta di sezionamento per sistemi di isolamento termico

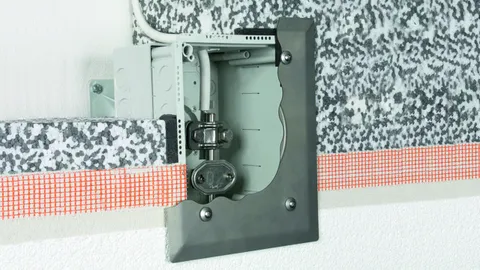

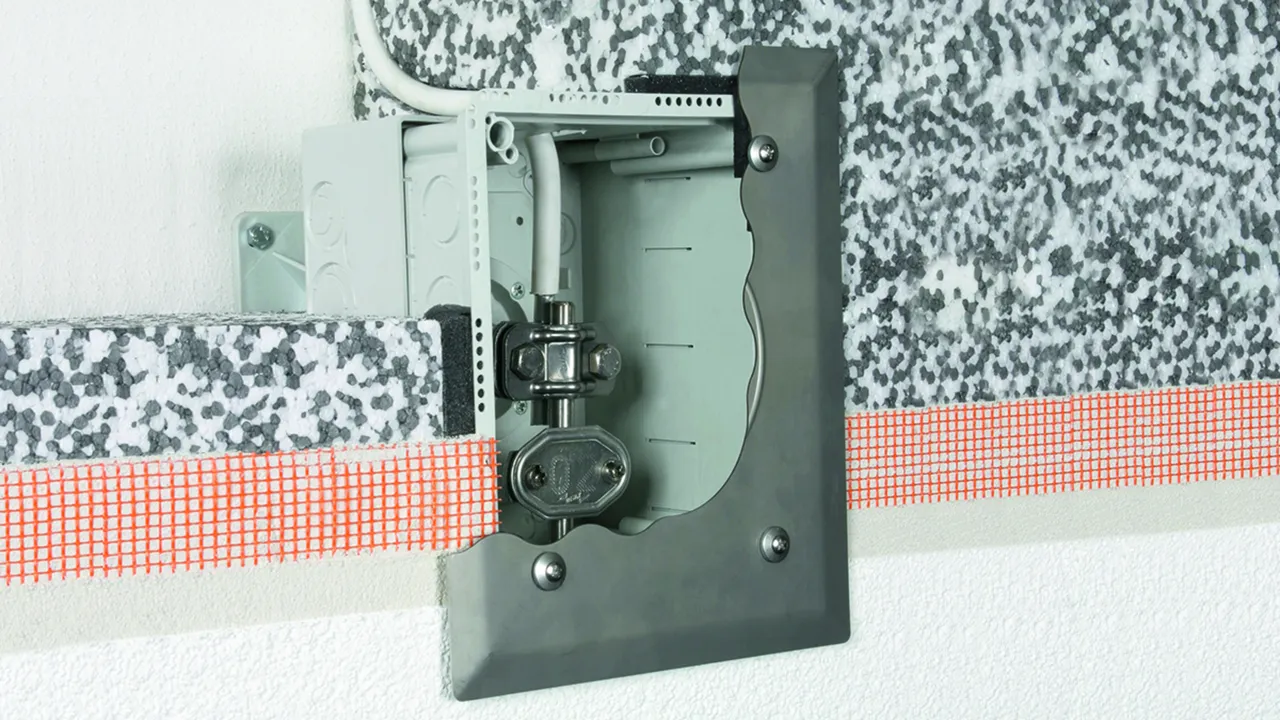

La cassetta di sezionamento telescopica è stata progettata specificatamente per il montaggio in sistemi di isolamento termico a cappotto (protezione termica).
Si può impostare la cassetta di sezionamento senza gradini da 90 a 140 mm e utilizzarla con il distanziatore aggiuntivo per spessori di materiali isolanti fino a 320 mm.
Tramite un coperchio in acciaio INOX dotato di apposite angolature e di una guarnizione è possibile effettuare un montaggio a tenuta stagna.

Nella fornitura sono compresi tutti gli elementi di fissaggio necessari (viti e tasselli) e un coperchio in polistirolo (protezione dallo sporco durante i lavori di intonacatura).

Idonea per gli inserimenti di conduttori (perforazioni):
– conduttore tondo Ø8-10 mm
– conduttore tondo con rivestimento in plastica Ø13 mm
– conduttura HVI Ø20-27 mm
– conduttore piatto 30x3,5 mm

Il morsetto di sezionamento necessario e la targhetta di numerazione devono essere ordinati separatamente.

Dettagli

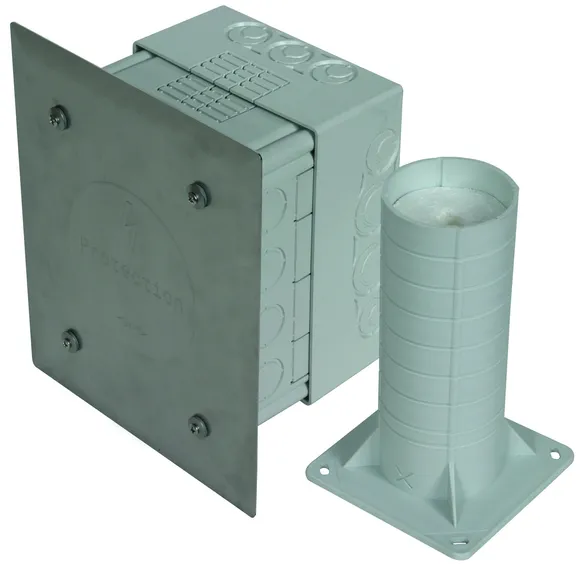

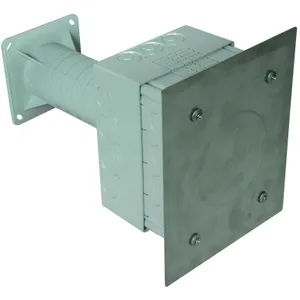

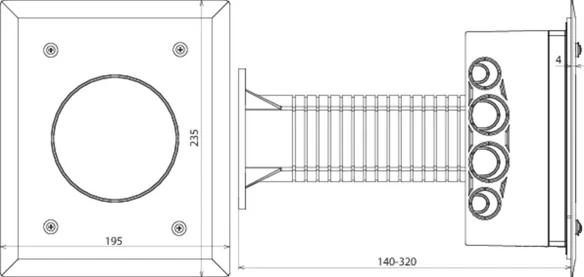

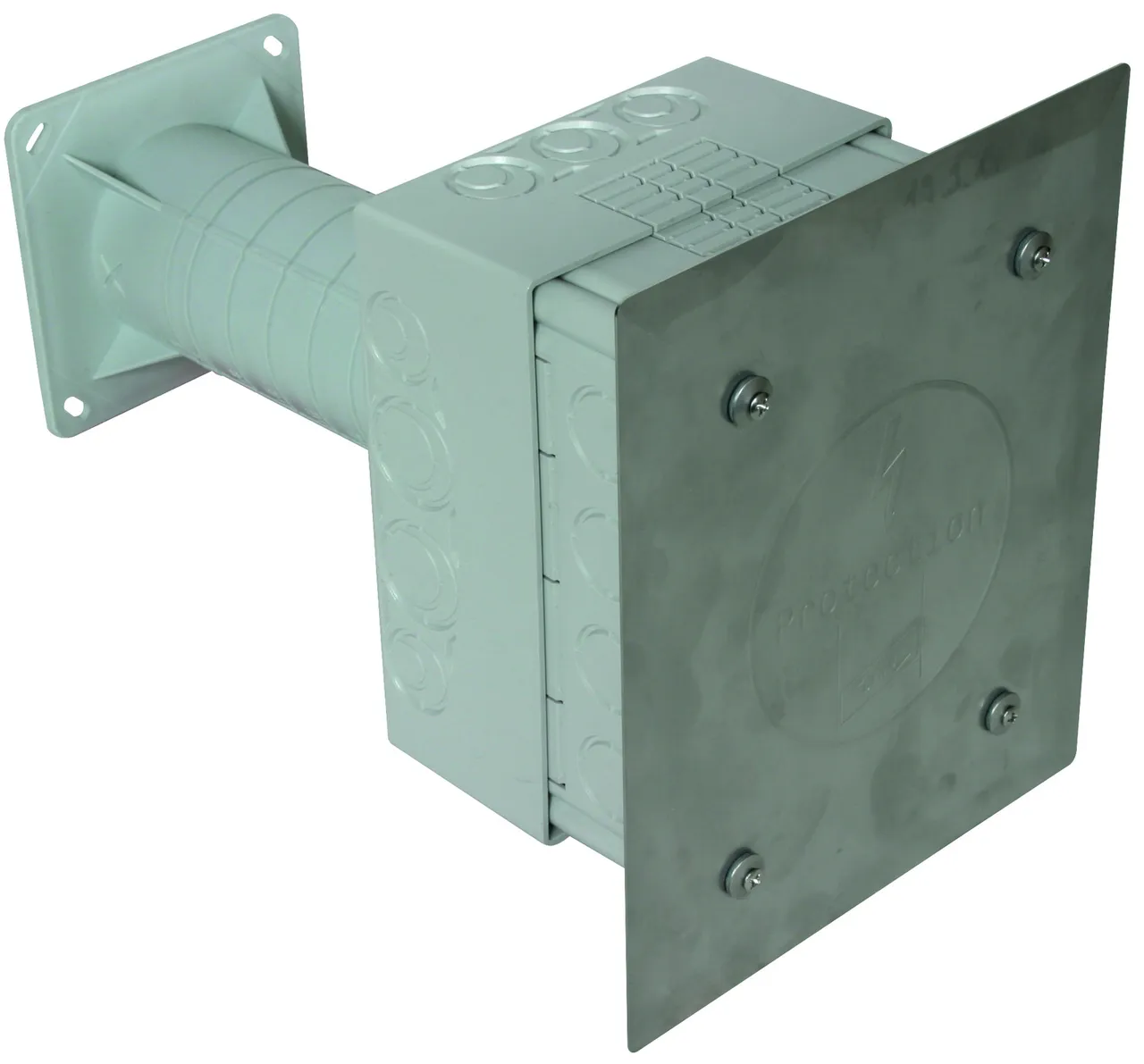

Cassetta di sezionamento con distanziatore

Per spessori di materiale isolante da 140 fino a 320 mm.

1 Prodotto

Art. 476055 TSKS WDVS 185X140X88 AH50.200 K V2A

GTIN (EAN) 4013364219755, Codice doganale (EU): 85359000, Peso lordo: 1.02 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Cassetta di sezionamento per sistemi di isolamento termico a cappotto con distanziatore
Cassetta di sezionamento per sistemi di isolamento termico a cappotto
unità completa pronta per il montaggio per
l'integrazione a regola d'arte nel
sistema di isolamento termico a cappotto con superficie adesiva per
nastri adesivi con guarnizione in materiale plastico
stabilizzata ai raggi UV, resistente alle intemperie
e distanziatore con nucleo in polistirolo espanso
Materiale cassetta: PC / ABS
Materiale coperchio: INOX
Materiale distanziatore: PP
Dimensioni distanziatore: 120 x 120 x 200 mm
Altezza di montaggio: 90-320 mm

Fabbricato: DEHN
Tipo: TSKS WDVS 185X140X88 AH50.200 K V2A
Art.: 476055
o similare.

Caratteristiche tecniche

Materiale cassetta	PC / ABS
Dimensioni cassetta	185 x 145 mm
Materiale coperchio	INOX
Materiale distanziatore	PP
Dimensioni distanziatore	120 x 120 x 200 mm
Altezza di montaggio	90-320 mm

Materiale cassetta	PC / ABS
Dimensioni cassetta	185 x 145 mm
Materiale coperchio	INOX
Dimensioni coperchio	235 x 195 mm
Materiale distanziatore	PP
Dimensioni distanziatore	120 x 120 x 200 mm
Altezza di montaggio	90-320 mm
Colore	RAL 7035
Esecuzione	stabilizzata ai raggi UV, resistente alle intemperie, con guarnizione in materiale plastico

Prodotto 476055 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 476055 è stato aggiunto al carrello.

Apri Web-Shop

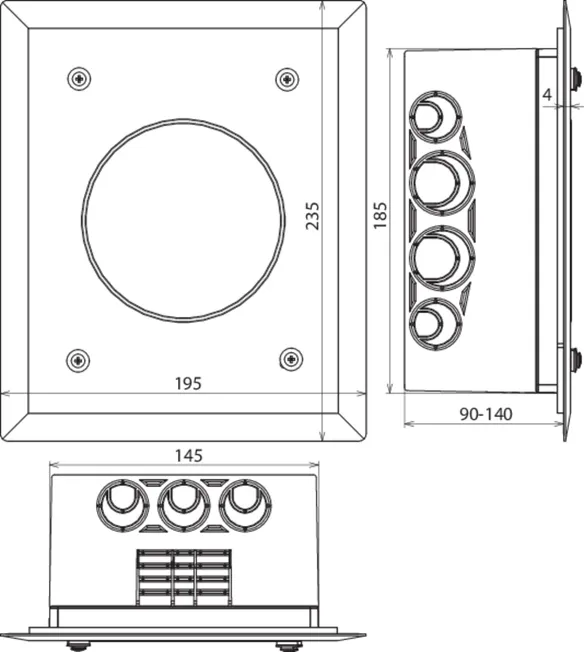

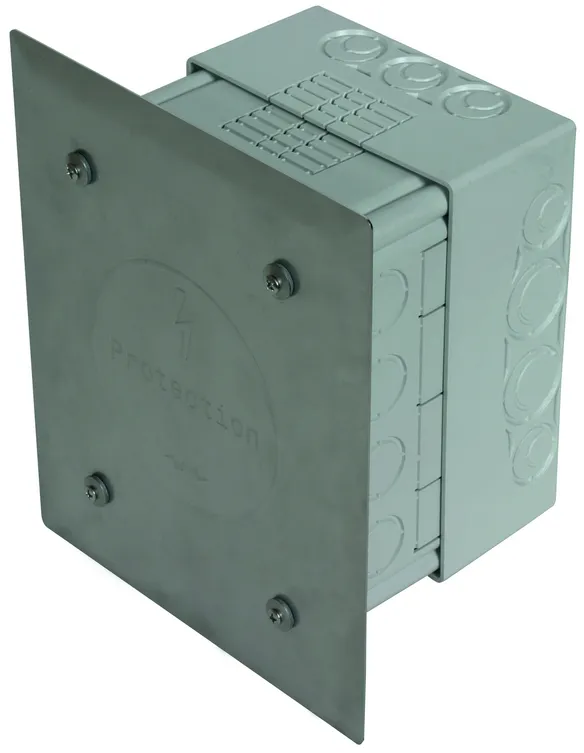

Cassetta di sezionamento

Per spessori di materiale isolante da 90 fino a 140 mm.

1 Prodotto

Art. 476050 TSK WDVS 180X140X88 K V2A

GTIN (EAN) 4013364219717, Codice doganale (EU): 85359000, Peso lordo: 1.02 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Cassetta di sezionamento per sistemi di isolamento termico a cappotto
Cassetta di sezionamento per sistemi di isolamento termico a cappotto
Per il montaggio a regola d'arte
nel sistema di isolamento termico a cappotto con superficie adesiva per
nastri adesivi
con guarnizione in materiale plastico
stabilizzata ai raggi UV e resistente alle intemperie
Materiale cassetta: PC / ABS
Materiale coperchio: INOX
Altezza di montaggio: 90-140 mm

Fabbricato: DEHN
Tipo: TSK WDVS 180X140X88 K V2A
Art.: 476050
o similare.

Caratteristiche tecniche

Materiale cassetta	PC / ABS
Dimensioni cassetta	185 x 145 mm
Materiale coperchio	INOX
Altezza di montaggio	90-140 mm

Prodotto 476050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 476050 è stato aggiunto al carrello.

Apri Web-Shop

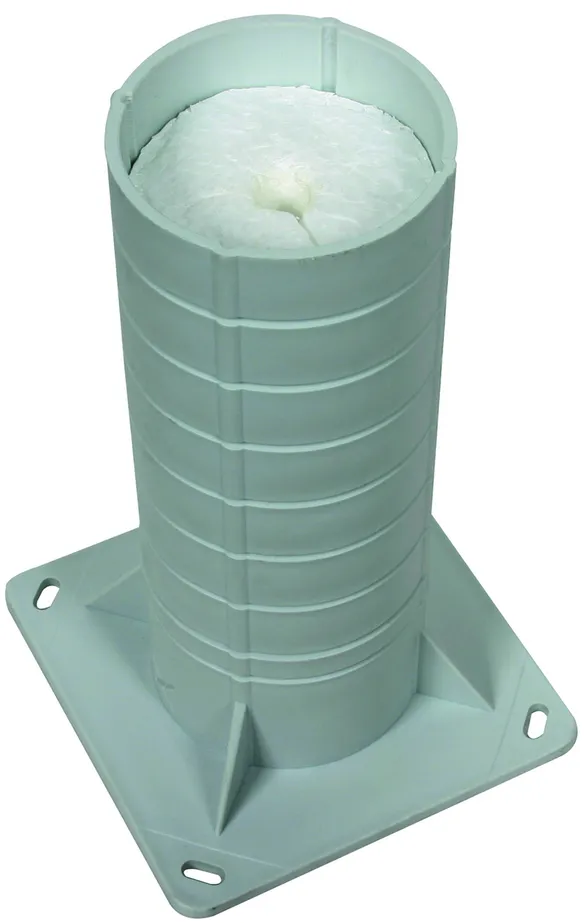

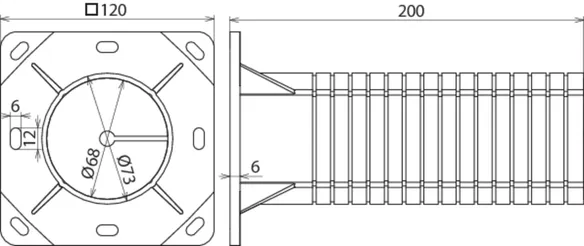

Distanziatore separato

Esecuzione con anima in polistirolo (nessun ponte termico) da combinare con la cassetta di sezionamento. Si può accorciare il distanziatore in gradini di 10 mm da 200 a 50 mm.

1 Prodotto

Art. 476053 AH TSK WDVS 50.200 K

GTIN (EAN) 4013364219724, Codice doganale (EU): 39259080, Peso lordo: 225.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Distanziatore separato
Distanziatore separato secuzione con anima in polistirolo (nessun ponte termico) da combinare con la cassetta di sezionamento. Si può accorciare il distanziatore in gradini di 10 mm da 200 a 50 mm.
Materiale distanziatore: PP
Dimensioni distanziatore: 120 x 120 x 200 mm

Fabbricato: DEHN
Tipo: AH TSK WDVS 50.200 K
Art.: 476053
o similare.

Caratteristiche tecniche

Materiale distanziatore	PP
Dimensioni distanziatore	120 x 120 x 200 mm
