Art. 275249 LH ZS 27 KS H10 V2A

GTIN (EAN) 4013364152366, Codice doganale (EU): 85389099, Peso lordo: 60.20 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con zoccolo in plastica per il fissaggio della conduttura HVI power
Staffa portafilo con zoccolo in plastica per montaggio a parete
con morsetto a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Filetto: M8
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 27 KS H10 V2A
Art.: 275249
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Filetto	M8
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275249 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275249 è stato aggiunto al carrello.

Apri Web-Shop

Art. 102010 BES 17KG KT16 D337 SET

GTIN (EAN) 4013364057814, Codice doganale (EU): 68109100, Peso lordo: 17.62 kg, UM: 54.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

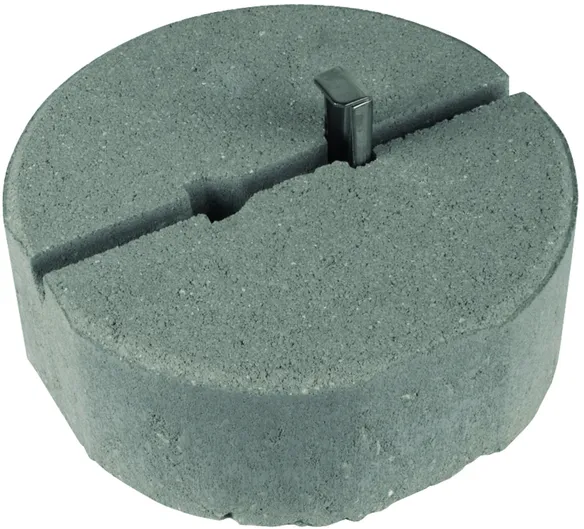

Zoccolo in cemento con cuneo
Zoccolo in cemento con cuneo, sovrapponibile, per il fissaggio di tripodi, per aste di captazione Ø16 mm,
bombate oppure con diametro ridotto, distanziatori DEHNiso Ø16 mm o staffa portafilo (Art. 253 279)
Peso: 17 kg
Serraggio: cuneo Ø16 mm
Diametro Ø: 337 mm
Materiale: cemento (C45/55)
Materiale cuneo / adattatore: INOX

Fabbricato: DEHN
Tipo: BES 17KG KT16 D337 SET
Art.: 102010
o similare.

Certificati

Caratteristiche tecniche

Peso	17 kg
Serraggio	cuneo Ø16 mm
Diametro Ø	337 mm
Materiale	cemento (C45/55)
Materiale cuneo / adattatore	INOX

Prodotto 102010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102010 è stato aggiunto al carrello.

Apri Web-Shop

Art. 202862 DLH SF ZS 27 V2A

GTIN (EAN) 4013364354203, Codice doganale (EU): 85389099, Peso lordo: 164.80 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura verticale e
cavallotto a due viti per la posa della conduttura HVI power
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: 0,7-8 mm
Staffa portafilo serraggio Td: 27 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH SF ZS 27 V2A
Art.: 202862
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Campo di serraggio	0,7-8 mm
Staffa portafilo serraggio Td	27 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Spessore materiale	2,5 mm
Campo di serraggio	0,7-8 mm
Staffa portafilo serraggio Td	27 mm
Posa del conduttore	fissa
Vite	e M8 x 25, mM6 x 16 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202862 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202862 è stato aggiunto al carrello.

Apri Web-Shop

Art. 540901 SPB 25X0.3 L100M V2A

GTIN (EAN) 4013364076525, Codice doganale (EU): 73269098, Peso lordo: 6.30 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Nastro per fascetta
Nastro per fascetta da tagliare p.es. con cesoia
Materiale: INOX
Dimensioni nastro: 25 x 0,3 mm
Lunghezza: 100 m

Fabbricato: DEHN
Tipo: SPB 25X0.3 L100M V2A
Art.: 540901
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Dimensioni nastro (la x sp)	25 x 0,3 mm
Lunghezza	100 m

Prodotto 540901 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540901 è stato aggiunto al carrello.

Apri Web-Shop

Art. 253300 GP B10 H60 D300 KS GR

GTIN (EAN) 4013364129771, Codice doganale (EU): 85389099, Peso lordo: 196.67 g, UM: 24.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Piastra base
Piastra base per l'innesto (fissaggio) del distanziatore (Art. 253 315, 253 325), nonchè per la staffa portafilo (Art. 253 289), e per la protezione della copertura del tetto sotto la pietra in cemento (Art. 253 301)
Diametro Ø: 300 mm
Diametro Ø boccola d'innesto: 10 mm
Altezza: 60 mm
Materiale: materiale plastico

Fabbricato: DEHN
Tipo: GP B10 H60 D300 KS GR
Art.: 253300
o similare.

Caratteristiche tecniche

Diametro Ø	300 mm
Diametro Ø boccola d'innesto	10 mm
Altezza	60 mm
Materiale	materiale plastico
Colore	grigio ●

Prodotto 253300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253300 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106323 BRS SPB25 50.300 V2A

GTIN (EAN) 4013364097315, Codice doganale (EU): 85389099, Peso lordo: 121.50 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Nastro tenditore INOX
Nastro tenditore per il fissaggio (tesatura) delle staffe portafilo (ad es. Art. 275 319)
Materiale testa / nastro: INOX
Campo di serraggio Ø: 50-300 mm
Dimensioni nastro: 1100 x 25 x 0,3 mm
Materiale vite: INOX

Fabbricato: DEHN
Tipo: BRS SPB25 50.300 V2A
Art.: 106323
o similare.

Certificati

Caratteristiche tecniche

Materiale testa / nastro	INOX
Campo di serraggio Ø	50-300 mm
Dimensioni nastro	1100 x 25 x 0,3 mm
Materiale vite	INOX

Prodotto 106323 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106323 è stato aggiunto al carrello.

Apri Web-Shop

Art. 253301 BES 4.6KG SB10 180X180X70

GTIN (EAN) 4013364129788, Codice doganale (EU): 68109100, Peso lordo: 4.60 kg, UM: 24.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

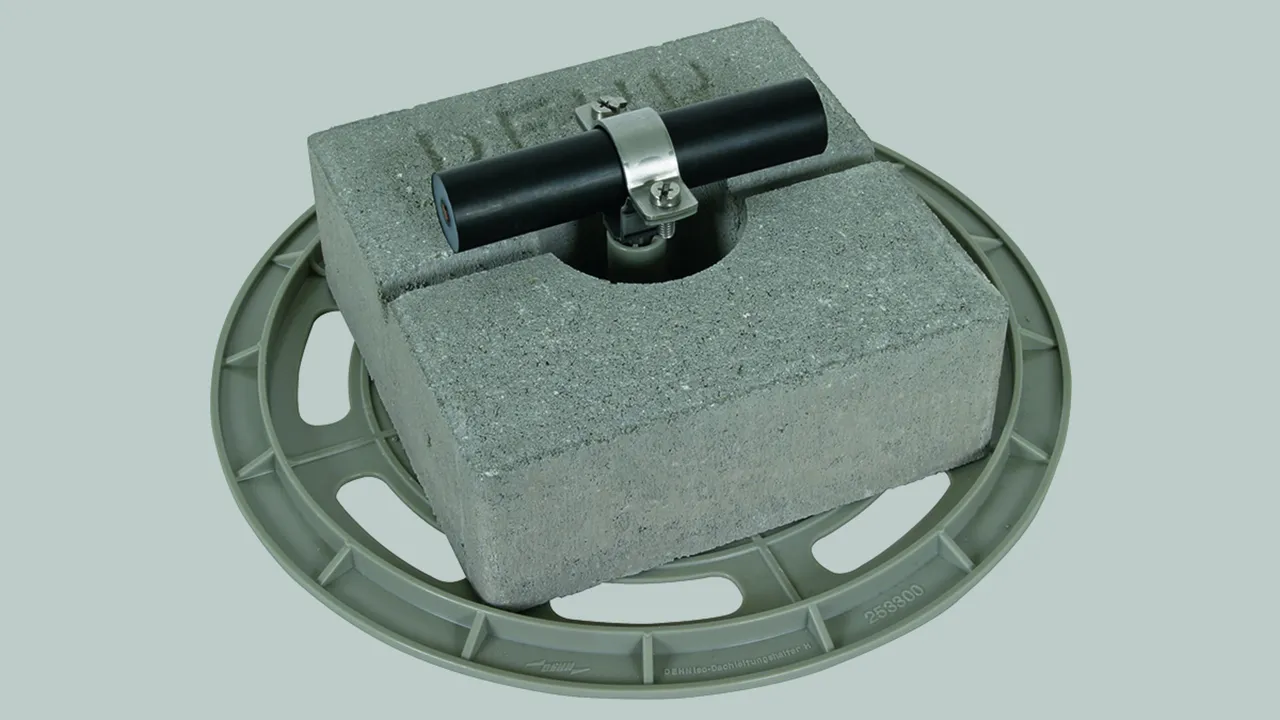

Zoccolo in cemento
Zoccolo in cemento per il fissaggio della piastra di base
Esecuzione: forma quadrata, aperta
Materiale: cemento (C35/45)
Dimensioni: 180 x 180 x 70 mm

Fabbricato: DEHN
Tipo: BES 4.6KG SB10 180X180X70
Art.: 253301
o similare.

Caratteristiche tecniche

Materiale	cemento (C35/45)
Dimensioni	180 x 180 x 70 mm

Prodotto 253301 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253301 è stato aggiunto al carrello.

Apri Web-Shop

Art. 275240 LH ZS 27 GM8 V2A

GTIN (EAN) 4013364152335, Codice doganale (EU): 85389099, Peso lordo: 55.80 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con filetto per il fissaggio della conduttura HVI power INOX
Staffa portafilo con asola per montaggio a parete con morsetto
a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Filetto: M8
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 27 GM8 V2A
Art.: 275240
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Filetto	M8
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275240 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275240 è stato aggiunto al carrello.

Apri Web-Shop

Art. 275241 LH ZS 27 GM6 V2A

GTIN (EAN) 4013364152342, Codice doganale (EU): 85389099, Peso lordo: 56.10 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con filetto per il fissaggio della conduttura HVI power INOX
Staffa portafilo con asola per montaggio a parete con morsetto
a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Filetto: M6
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 27 GM6 V2A
Art.: 275241
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Filetto	M6
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275241 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275241 è stato aggiunto al carrello.

Apri Web-Shop

Art. 275242 LH ZS 27 B5.5X10 V2A

GTIN (EAN) 4013364152359, Codice doganale (EU): 85389099, Peso lordo: 55.50 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo con asola per il fissaggio della conduttura HVI power
Staffa portafilo con asola per montaggio a parete con morsetto
a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Foro di fissaggio: 5,5 x 10 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 27 B5.5X10 V2A
Art.: 275242
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Foro di fissaggio	5,5 x 10 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275242 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275242 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105462 DIDH PAE 27 D16 1270 AL V2A

GTIN (EAN) 4013364381537, Codice doganale (EU): 85389099, Peso lordo: 892.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Distanziatore con elemento PA lunghezza 1270 mm
Distanziatore per la realizzazione della zona
variabile di adattamento della conduttura HVI power
con morsetto MV per la connessione
Td 16 mm / Td 8-10 mm
Lo zoccolo in cemento (art. n. 102 010, peso 17 kg) e
la piastra di base (art. n. 102 050) devono essere ordinati
separatamente.
Materiale distanziatore: Al
Lunghezza distanziatore: 1270
Staffa portafilo serraggio Td: 27 mm
Materiale staffa portafilo: INOX
Campo di serraggio Td morsetto MV: 8-10 / 16 mm
Materiale morsetto: Al
Lunghezza terminale variabile: 350-900 mm
Max. velocità delle raffiche di vento (1 zoccolo da 17 Kg; l = 900 mm): 100 km/h
Max. velocità delle raffiche di vento (2 zoccoli da 17 Kg; l = 900 mm): 141 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DIDH PAE 27 D16 1270 AL V2A
Art.: 105462
o similare.

Certificati

Caratteristiche tecniche

Materiale distanziatore	Al
Lunghezza distanziatore	1270
Staffa portafilo serraggio Td	27 mm
Materiale staffa portafilo	INOX
Campo di serraggio Td morsetto MV	8-10 / 16 mm
Materiale morsetto	Al
Lunghezza terminale variabile	350-900 mm
Max. velocità delle raffiche di vento (1 zoccolo da 17 Kg; l = 900 mm)	100 km/h
Max. velocità delle raffiche di vento (2 zoccoli da 17 Kg; l = 900 mm)	141 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale distanziatore	Al
Lunghezza distanziatore	1270
Staffa portafilo serraggio Td	27 mm
Materiale staffa portafilo	INOX
Campo di serraggio Td morsetto MV	8-10 / 16 mm
Materiale morsetto	Al
Lunghezza terminale variabile	350-900 mm
Max. velocità delle raffiche di vento (1 zoccolo da 17 Kg; l = 900 mm)	100 km/h
Max. velocità delle raffiche di vento (2 zoccoli da 17 Kg; l = 900 mm)	141 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105462 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105462 è stato aggiunto al carrello.

Apri Web-Shop

Art. 202857 DLH ZS 27 30 H55 L205 V2A

GTIN (EAN) 4013364153189, Codice doganale (EU): 85389099, Peso lordo: 132.64 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti INOX
Staffa portafilo per tetti, con punti di piegatura predisposti
per fare l'angolatura e incuneare nelle tegole e
per avvitare ai listelli del tetto, per la posa della
conduttura HVI power su coperture di tetti spioventi
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 27 30 H55 L205 V2A
Art.: 202857
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Lunghezza montante	205 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Altezza staffa portafilo	53 mm
Posa conduttore	fissa
Lunghezza montante	205 mm
Tipo copertura	tetti in tegola
Versione montante	con punti di piegatura predisposti
Possibilità di fissaggio	arresto gancio, angolato, da inchiodare
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202857 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202857 è stato aggiunto al carrello.

Apri Web-Shop

Art. 253333 DLH ZS 27 V2A BES180 GP300 K

GTIN (EAN) 4013364153578, Codice doganale (EU): 85389099, Peso lordo: 4.74 kg, UM: 24.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti
Staffa portafilo, zoccolo in cemento
e base di supporto, per la posa della
conduttura HVI power su tetti piani
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 27 V2A BES180 GP300 K
Art.: 253333
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 253333 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253333 è stato aggiunto al carrello.

Apri Web-Shop

Art. 253330 LH ZS 27 DS10 L75 V2A

GTIN (EAN) 4013364153585, Codice doganale (EU): 85389099, Peso lordo: 101.29 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per la conduttura HVI power INOX
Staffa portafilo con cavallotto con asola per
la conduttura HVI power per il fissaggio nello zoccolo
in cemento con cuneo (Art. 102 075)
Materiale: INOX
Staffa portafilo serraggio Td: 27 mm
Altezza staffa portafilo: ca. 87 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 27 DS10 L75 V2A
Art.: 253330
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Staffa portafilo serraggio Td	27 mm
Altezza staffa portafilo	ca. 87 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 253330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253330 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106814 DH ZS 27 D16 1500 GFK PA

GTIN (EAN) 4013364381483, Codice doganale (EU): 85389099, Peso lordo: 673.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Distanziatore per conduttura HVI power PRFV
Distanziatore per conduttura HVI power per la zona
della connessione terminale variabile
Per il montaggio in due zoccoli di cemento con sistema a cuneo
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Materiale staffa portafilo / adattatore: PA
Lunghezza: 1500 mm
Staffa portafilo serraggio Td: 27 mm
Filetto: M8
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DH ZS 27 D16 1500 GFK PA
Art.: 106814
o similare.

Caratteristiche tecniche

Materiale distanziatore	PRFV
Materiale staffa portafilo / adattatore	PA
Numero zoccoli	2 pezzi da 17 kg
Lunghezza	1500 mm
Lunghezza isolamento	1475 mm
Staffa portafilo serraggio Td	27 mm
Filetto	M8
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale distanziatore	PRFV
Materiale staffa portafilo / adattatore	PA
Numero zoccoli	2 pezzi da 17 kg
Lunghezza	1500 mm
Lunghezza isolamento	1475 mm
Staffa portafilo serraggio Td	27 mm
Posa conduttore	fissa
Filetto	M8
Vite	dh M6 x 13 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 106814 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106814 è stato aggiunto al carrello.

Apri Web-Shop

Art. 253331 LH ZS 27 KT D16 L85 V2A

GTIN (EAN) 4013364155206, Codice doganale (EU): 85389099, Peso lordo: 180.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per la conduttura HVI power INOX
Staffa portafilo con cavallotto con asola
per la conduttura HVI power per il fissaggio nello
zoccolo in cemento con cuneo (Art. 102 075)
Materiale: INOX
Staffa portafilo serraggio Td: 27 mm
Altezza staffa portafilo: ca. 125 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 27 KT D16 L85 V2A
Art.: 253331
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Staffa portafilo serraggio Td	27 mm
Altezza staffa portafilo	ca. 125 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 253331 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253331 è stato aggiunto al carrello.

Apri Web-Shop

Art. 275359 LH ZS 27 30 SBH 25X0.3 V2A

GTIN (EAN) 4013364223271, Codice doganale (EU): 85389099, Peso lordo: 142.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per il fissaggio della conduttura HVI power INOX
Staffa portafilo per il fissaggio della
conduttura HVI power su tubi ad es.
con nastro tenditore (Art. 106 323)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 27 30 SBH 25X0.3 V2A
Art.: 275359
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275359 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275359 è stato aggiunto al carrello.

Apri Web-Shop

Art. 202860 DLH RSF ZS 27 V2A

GTIN (EAN) 4013364354180, Codice doganale (EU): 85389099, Peso lordo: 211.40 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti metallici per la posa della conduttura HVI
Staffa portafilo per tetti metallici
con scanalatura verticale arrotondata e
cavallotto a due viti per la posa della conduttura HVI power
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: Ø20-25 mm
Staffa portafilo serraggio Td: 27 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH RSF ZS 27 V2A
Art.: 202860
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Campo di serraggio	Ø20-25 mm
Staffa portafilo serraggio Td	27 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Spessore materiale	2,5 mm
Campo di serraggio	Ø20-25 mm
Staffa portafilo serraggio Td	27 mm
Posa del conduttore	fissa
Vite	e M8 x 25, mM6 x 16 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202860 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202860 è stato aggiunto al carrello.

Apri Web-Shop

Art. 102075 BES 8.5KG KT10 16 D240 SET

GTIN (EAN) 4013364094215, Codice doganale (EU): 68109100, Peso lordo: 8.46 kg, UM: 120.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

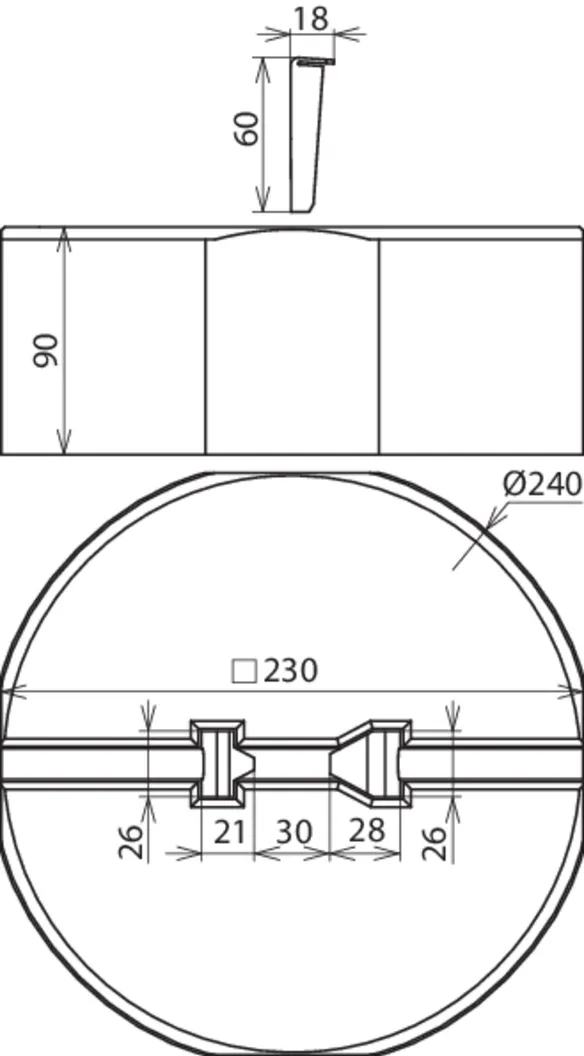

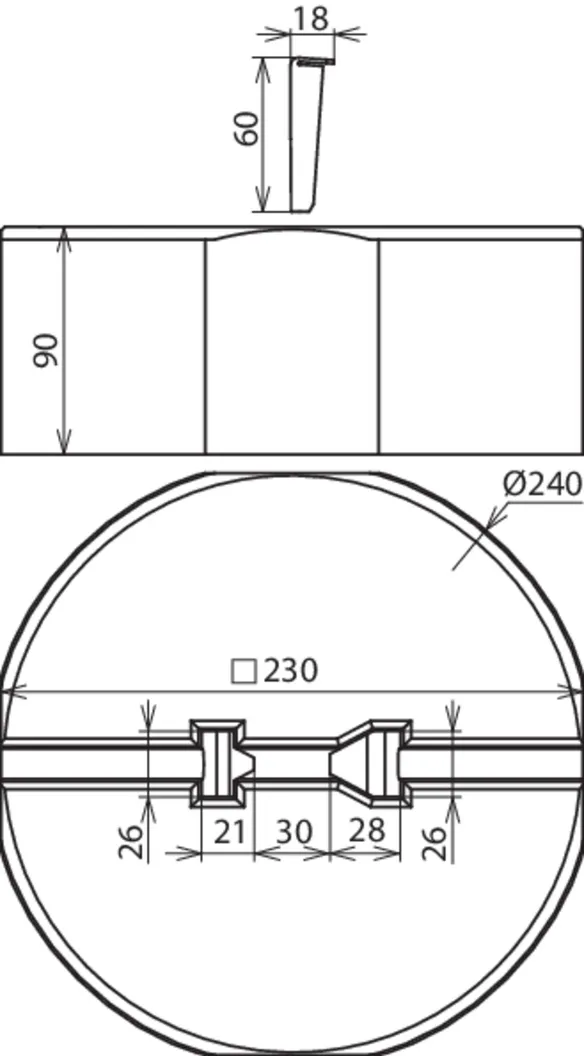

Zoccolo in cemento con cuneo
Zoccolo in cemento con cuneo, per punte di captazione Ø10 mm, lunghezza 1000 mm oppure distanziatore DEHNiso Ø16 mm, lunghezza fino a 675 mm (distanza 0,8 m) o staffa portafilo (Art. 253 279)
Peso totale: 8,5 kg
Diametro Ø: 240 mm
Materiale: cemento (C45/55)
Materiale cuneo / adattatore: INOX

Fabbricato: DEHN
Tipo: BES 8.5KG KT10 16 D240 SET
Art.: 102075
o similare.

Certificati

Caratteristiche tecniche

Peso totale	8,5 kg
Diametro Ø	240 mm
Materiale	cemento (C45/55)
Materiale cuneo / adattatore	INOX

Prodotto 102075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102075 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105467 V DBS RA320 PAE 27 V 750 1510 V2A

GTIN (EAN) 4013364381599, Codice doganale (EU): 85389099, Peso lordo: 4.19 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tripode con elemento PA lunghezza max. 1510 mm
Tripode variabile per la realizzazione del
terminale variabile della conduttura HVI power
Con morsetto di terra UNI per la connessione di
1 x Td 8-10 mm e 1 x conduttore 4-50 mm²
Lo zoccolo in cemento (art. n. 102 075, peso 17 kg)
e la piastra di base (art. n. 102 060) devono essere ordinati
separatamente.
Materiale tripode: INOX
Staffa portafilo serraggio Td: 27 mm
Campo di regolazione distanziatore: 750-1510 mm
Lunghezza terminale variabile: 1500-1800 mm
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1500 mm): 104 km/h
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1800 mm): 93 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: V DBS RA320 PAE 27 V 750 1510 V2A
Art.: 105467
o similare.

Certificati

Caratteristiche tecniche

Materiale tripode	INOX
Raggio	320 mm
Numero zoccoli	3 pezzi da 8,5 kg
Staffa portafilo serraggio Td	27 mm
Campo di regolazione distanziatore	750-1510 mm
Lunghezza terminale variabile	1500-1800 mm
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1500 mm)	104 km/h
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1800 mm)	93 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale tripode	INOX
Serraggio tripode	22 mm
Raggio	320 mm
Numero zoccoli	3 pezzi da 8,5 kg
Ingombro tripode	930 x 850 mm
Materiale distanziatore	INOX
Staffa portafilo serraggio Td	27 mm
Campo di regolazione distanziatore	750-1510 mm
Lunghezza terminale variabile	1500-1800 mm
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1500 mm)	104 km/h
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1800 mm)	93 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105467 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105467 è stato aggiunto al carrello.

Apri Web-Shop

Art. 275339 LH ZS 27 SB50.300 V2A

GTIN (EAN) 4013364223332, Codice doganale (EU): 85389099, Peso lordo: 257.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Staffa portafilo per il fissaggio della conduttura HVI power ad es. su tubi.
Staffa portafilo per il fissaggio della
conduttura HVI power ad es. su tubi.
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Campo di serraggio Ø tubo: 50-300 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 27 SB50.300 V2A
Art.: 275339
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Campo di serraggio Ø tubo	50-300 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 275339 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275339 è stato aggiunto al carrello.

Apri Web-Shop

Art. 102060 ULP KS D280 SW

GTIN (EAN) 4013364094987, Codice doganale (EU): 39269097, Peso lordo: 139.90 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Base di supporto esecuzione grande
Base di supporto per la protezione della copertura del tetto sotto lo zoccolo in cemento.
Adatto per zoccolo in cemento (Art. 102 075, 102 003)
Diametro Ø esterno: 280 mm
Diametro Ø esterno: 270 mm
Materiale: EVA
Colore: nero ●

Fabbricato: DEHN
Tipo: ULP KS D280 SW
Art.: 102060
o similare.

Caratteristiche tecniche

Diametro Ø esterno	280 mm
Diametro Ø esterno	270 mm
Materiale	EVA
Colore	nero ●

Prodotto 102060 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102060 è stato aggiunto al carrello.

Apri Web-Shop

Art. 202861 DLH KF ZS 27 V2A

GTIN (EAN) 4013364354197, Codice doganale (EU): 85389099, Peso lordo: 221.40 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura a serraggio e
cavallotto a due viti per la posa della conduttura HVI power
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: circa 18 / 22 mm
Staffa portafilo serraggio Td: 27 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH KF ZS 27 V2A
Art.: 202861
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Campo di serraggio	circa 18 / 22 mm
Staffa portafilo serraggio Td	27 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Spessore materiale	2,5 mm
Campo di serraggio	circa 18 / 22 mm
Staffa portafilo serraggio Td	27 mm
Posa del conduttore	fissa
Vite	e M8 x 25, mM6 x 16 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202861 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202861 è stato aggiunto al carrello.

Apri Web-Shop

Art. 253334 DLH ZS 27 V2A 8.5KG KT D240 ULP

GTIN (EAN) 4013364154933, Codice doganale (EU): 85389099, Peso lordo: 8.59 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti
Staffa portafilo, zoccolo in cemento e base di supporto,
per la posa della conduttura HVI power su tetti piani
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 27 V2A 8.5KG KT D240 ULP
Art.: 253334
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	27 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 253334 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 253334 è stato aggiunto al carrello.

Apri Web-Shop

Art. 202863 DLH AL ZS 27 V2A

GTIN (EAN) 4013364354210, Codice doganale (EU): 85389099, Peso lordo: 119.00 g, UM: 25.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti metallici per la posa della conduttura HVI
Staffa portafilo per tetti metallici con linguetta di connessione a forma di Z e
cavallotto a due viti per la posa della conduttura HVI power

Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td: 27 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH AL ZS 27 V2A
Art.: 202863
o similare.

Certificati

Caratteristiche tecniche

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td	27 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale staffa portafilo per tetti	INOX
Materiale staffa portafilo	INOX
Fissaggio	[4x] Ø5,2 / [2x] Ø6,5 mm
Spessore materiale	2,5 mm
Staffa portafilo serraggio Td	27 mm
Posa del conduttore	fissa
Vite	e M8 x 25 mm
Riferimento norma	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 202863 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 202863 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105468 V DBS RA320 PAE 27 V 600 1180 V2A

GTIN (EAN) 4013364381582, Codice doganale (EU): 85389099, Peso lordo: 3.74 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tripode con elemento PA lunghezza max. 1180 mm
Tripode variabile per la realizzazione del
terminale variabile della conduttura HVI power
Con morsetto di terra UNI per la connessione di
1 x Td 8-10 mm e 1 x conduttore 4-50 mm²
Lo zoccolo in cemento (art. n. 102 075, peso 17 kg)
e la piastra di base (art. n. 102 060) devono essere ordinati
separatamente.
Materiale tripode: INOX
Staffa portafilo serraggio Td: 27 mm
Campo di regolazione distanziatore: 600-1180 mm
Lunghezza terminale variabile: 900-1500 mm
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 900 mm): 170 km/h
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1500 mm): 104 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: V DBS RA320 PAE 27 V 600 1180 V2A
Art.: 105468
o similare.

Certificati

Caratteristiche tecniche

Materiale tripode	INOX
Raggio	320 mm
Numero zoccoli	3 pezzi da 8,5 kg
Staffa portafilo serraggio Td	27 mm
Campo di regolazione distanziatore	600-1180 mm
Lunghezza terminale variabile	900-1500 mm
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 900 mm)	170 km/h
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1500 mm)	104 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale tripode	INOX
Serraggio tripode	22 mm
Raggio	320 mm
Numero zoccoli	3 pezzi da 8,5 kg
Ingombro tripode	930 x 850 mm
Materiale distanziatore	INOX
Staffa portafilo serraggio Td	27 mm
Campo di regolazione distanziatore	600-1180 mm
Lunghezza terminale variabile	900-1500 mm
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 900 mm)	170 km/h
Max. velocità delle raffiche di vento (3 zoccoli da 8,5 kg; l = 1500 mm)	104 km/h
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105468 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105468 è stato aggiunto al carrello.

Apri Web-Shop

Art. 102050 ULP KS D370 SW

GTIN (EAN) 4013364045996, Codice doganale (EU): 39269097, Peso lordo: 217.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Base di supporto esecuzione piccola
Base di supporto per la protezione della copertura del tetto sotto lo zoccolo in cemento.
Adatto per zoccolo in cemento (Art. 102 075, 102 003)
Diametro Ø esterno: 370 mm
Diametro Ø esterno: 360 mm
Materiale: EVA
Colore: nero ●

Fabbricato: DEHN
Tipo: ULP KS D370 SW
Art.: 102050
o similare.

Caratteristiche tecniche

Diametro Ø esterno	370 mm
Diametro Ø esterno	360 mm
Materiale	EVA
Colore	nero ●

Prodotto 102050 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 102050 è stato aggiunto al carrello.

Apri Web-Shop

Art. 106324 SPK 25X0.3 V2A

GTIN (EAN) 4013364099074, Codice doganale (EU): 85389099, Peso lordo: 51.70 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto separato per fascetta INOX
Morsetto separato per fascetta in combinazione con nastro per fascetta (Art. 540 901) con diametri di tubi più grandi
Materiale morsetto: INOX
Nastro: 25 x 0,3 mm
Vite: M8 x 20 mm
Materiale vite: INOX

Fabbricato: DEHN
Tipo: SPK 25X0.3 V2A
Art.: 106324
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Nastro (la x sp)	25 x 0,3 mm
Vite	di M8 x 20 mm
Materiale vite	INOX

Prodotto 106324 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 106324 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione	forma quadrata, aperta
Materiale	cemento (C35/45)
Dimensioni	180 x 180 x 70 mm

Accessori per conduttura HVI power / HVI power long

Staffa portafilo

Art. 275249 LH ZS 27 KS H10 V2A

Non siete autorizzati per eseguire un download 275249.stp

Non siete autorizzati per eseguire un download 275249.igs

Non siete autorizzati per eseguire un download 275249.jt

Non siete autorizzati per eseguire un download 275249.dwg

Non siete autorizzati per eseguire un download 275249m_D.dxf

Prodotto 275249 è stato aggiunto al blocco note.

Prodotto 275249 è stato aggiunto al carrello.

Zoccolo in cemento

Art. 102010 BES 17KG KT16 D337 SET

Non siete autorizzati per eseguire un download 102010.stp

Non siete autorizzati per eseguire un download 102010.igs

Non siete autorizzati per eseguire un download 102010.jt

Non siete autorizzati per eseguire un download 102010.dwg

Non siete autorizzati per eseguire un download 102010m_E.dxf

Prodotto 102010 è stato aggiunto al blocco note.

Prodotto 102010 è stato aggiunto al carrello.

Staffa portafilo per tetti con scanalatura verticale

Art. 202862 DLH SF ZS 27 V2A

Non siete autorizzati per eseguire un download 202862.stp

Non siete autorizzati per eseguire un download 202862.igs

Non siete autorizzati per eseguire un download 202862.jt

Non siete autorizzati per eseguire un download 202862.dwg

Non siete autorizzati per eseguire un download 202862.dxf

Prodotto 202862 è stato aggiunto al blocco note.

Prodotto 202862 è stato aggiunto al carrello.

Nastro per fascetta

Art. 540901 SPB 25X0.3 L100M V2A

Prodotto 540901 è stato aggiunto al blocco note.

Prodotto 540901 è stato aggiunto al carrello.

Piastra base

Art. 253300 GP B10 H60 D300 KS GR

Non siete autorizzati per eseguire un download 253300.stp

Non siete autorizzati per eseguire un download 253300.igs

Non siete autorizzati per eseguire un download 253300.jt

Non siete autorizzati per eseguire un download 253300.dwg

Non siete autorizzati per eseguire un download 253300m_D.dxf

Prodotto 253300 è stato aggiunto al blocco note.

Prodotto 253300 è stato aggiunto al carrello.

Nastro tenditore

Art. 106323 BRS SPB25 50.300 V2A

Non siete autorizzati per eseguire un download 106323.stp

Non siete autorizzati per eseguire un download 106323.igs

Non siete autorizzati per eseguire un download 106323.jt

Non siete autorizzati per eseguire un download 106323.dwg

Non siete autorizzati per eseguire un download 106323m_D.dxf

Prodotto 106323 è stato aggiunto al blocco note.

Prodotto 106323 è stato aggiunto al carrello.

Zoccolo in cemento

Art. 253301 BES 4.6KG SB10 180X180X70

Non siete autorizzati per eseguire un download 253301.stp

Non siete autorizzati per eseguire un download 253301.igs

Non siete autorizzati per eseguire un download 253301.jt

Non siete autorizzati per eseguire un download 253301.dwg

Non siete autorizzati per eseguire un download 253301m_D.dxf

Prodotto 253301 è stato aggiunto al blocco note.

Prodotto 253301 è stato aggiunto al carrello.

Staffa portafilo

Art. 275240 LH ZS 27 GM8 V2A

Non siete autorizzati per eseguire un download 275240.stp

Non siete autorizzati per eseguire un download 275240.igs

Non siete autorizzati per eseguire un download 275240.jt

Non siete autorizzati per eseguire un download 275240.dwg

Non siete autorizzati per eseguire un download 275240m_D.dxf

Prodotto 275240 è stato aggiunto al blocco note.

Prodotto 275240 è stato aggiunto al carrello.

Art. 275241 LH ZS 27 GM6 V2A

Non siete autorizzati per eseguire un download 275241.stp

Non siete autorizzati per eseguire un download 275241.igs

Non siete autorizzati per eseguire un download 275241.jt

Non siete autorizzati per eseguire un download 275241.dwg

Non siete autorizzati per eseguire un download 275240m_D.dxf

Prodotto 275241 è stato aggiunto al blocco note.

Prodotto 275241 è stato aggiunto al carrello.

Staffa portafilo

Art. 275242 LH ZS 27 B5.5X10 V2A

Non siete autorizzati per eseguire un download 275242.stp

Non siete autorizzati per eseguire un download 275242.igs
