Art. 105348 WB D40.50 SE WA110 V2A

GTIN (EAN) 4013364287013, Codice doganale (EU): 85389099, Peso lordo: 540.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Materiale angolare: INOX
Fissaggio: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 110 mm

Fabbricato: DEHN
Tipo: WB D40.50 SE WA110 V2A
Art.: 105348
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	INOX
Fissaggio	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Campo di serraggio tubo portante	40-50 mm
Distanza parete	110 mm

Prodotto 105348 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105348 è stato aggiunto al carrello.

Apri Web-Shop

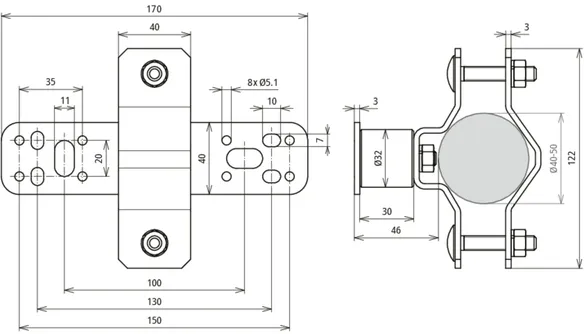

Art. 105342 WB D40.50 SE WA46 V2A

GTIN (EAN) 4013364111141, Codice doganale (EU): 85389099, Peso lordo: 514.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa per aste di captazione D40 e DEHNcon-H
Staffa per aste di captazione D40 e DEHNcon-H
Angolare per il fissaggio verticale a parete
Materiale angolare: INOX
Fissaggio: [8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 46 mm

Fabbricato: DEHN
Tipo: WB D40.50 SE WA46 V2A
Art.: 105342
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	INOX
Fissaggio	[8x] Ø5,1 / [4x] 7 x 10 / [2x] 11 x 20 mm
Campo di serraggio tubo portante	40-50 mm
Distanza parete	46 mm

Prodotto 105342 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105342 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105347 WB D40.50 V230.400 STTZN V2A

GTIN (EAN) 4013364278554, Codice doganale (EU): 85389099, Peso lordo: 2.42 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Materiale angolare: Fe/tZn / INOX
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 230-400 mm
Dimensioni piastra: 120 x 120 x 4 mm
Fissaggio: [4x] 12 x 26 mm

Fabbricato: DEHN
Tipo: WB D40.50 V230.400 STTZN V2A
Art.: 105347
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	Fe/tZn / INOX
Campo di serraggio tubo portante	40-50 mm
Distanza parete	230-400 mm
Dimensioni piastra	120 x 120 x 4 mm
Fissaggio	[4x] 12 x 26 mm

Prodotto 105347 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105347 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105349 WB D40.50 V700.1300 STTZN V2A

GTIN (EAN) 4013364288614, Codice doganale (EU): 85389099, Peso lordo: 5.80 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Materiale angolare: Fe/tZn / INOX
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 700-1300 mm
Dimensioni piastra: 120 x 120 x 4 mm
Fissaggio: [4x] 12 x 26 mm

Fabbricato: DEHN
Tipo: WB D40.50 V700.1300 STTZN V2A
Art.: 105349
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	Fe/tZn / INOX
Campo di serraggio tubo portante	40-50 mm
Distanza parete	700-1300 mm
Dimensioni piastra	120 x 120 x 4 mm
Fissaggio	[4x] 12 x 26 mm

Prodotto 105349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105349 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105343 WB D40.50 V400.700 STTZN V2A

GTIN (EAN) 4013364118515, Codice doganale (EU): 85389099, Peso lordo: 3.60 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa per aste di captazione D40 e DEHNcon-H
Staffa per aste di captazione D40 e DEHNcon-H
Angolare per il fissaggio a parete, regolabile da 400-700 mm
Materiale angolare: Fe/tZn / INOX
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 400-700 mm
Dimensioni piastra: 120 x 120 x 4 mm
Fissaggio: [4x] 12 x 26 mm

Fabbricato: DEHN
Tipo: WB D40.50 V400.700 STTZN V2A
Art.: 105343
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	Fe/tZn / INOX
Campo di serraggio tubo portante	40-50 mm
Distanza parete	400-700 mm
Dimensioni piastra	120 x 120 x 4 mm
Fissaggio	[4x] 12 x 26 mm

Prodotto 105343 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105343 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105356 BS D40.50 4K20.50 V2A

GTIN (EAN) 4013364098749, Codice doganale (EU): 85389099, Peso lordo: 582.20 g, UM: 5.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fissaggio per ringhiere INOX
Fissaggio per ringhiere per il montaggio su profilati quadrati cavi
Materiale: INOX
Campo di serraggio per profilato quadrato: 20 x 20 fino a 50 x 50 mm
Campo di serraggio tubo portante: 40-50 mm

Fabbricato: DEHN
Tipo: BS D40.50 4K20.50 V2A
Art.: 105356
o similare.

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio per profilato quadrato	20 x 20 fino a 50 x 50 mm
Campo di serraggio tubo portante	40-50 mm

Prodotto 105356 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105356 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105376 BS D40.50 4K60.120 V2A

GTIN (EAN) 4013364115545, Codice doganale (EU): 85389099, Peso lordo: 684.40 g, UM: 1.00 pz.

Predecessore

Immagini

Open PDF

Maggior informazioni

File CAD

Fissaggio per ringhiere INOX
Fissaggio per ringhiere per il montaggio su profilati quadrati cavi
Materiale: INOX
Campo di serraggio per profilato quadrato: 60 x 120 mm
Campo di serraggio tubo portante: 40-50 mm

Fabbricato: DEHN
Tipo: BS D40.50 4K60.120 V2A
Art.: 105376
o similare.

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio per profilato quadrato	60 x 120 mm
Campo di serraggio tubo portante	40-50 mm

Prodotto 105376 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105376 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105344 WB D40.50 V150.200 V2A

GTIN (EAN) 4013364147300, Codice doganale (EU): 85389099, Peso lordo: 1.52 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa per aste di captazione D40 e DEHNcon-H con campo di serraggio regolabile
Staffa per aste di captazione D40 e DEHNcon-H
per il fissaggio di aste di captazione D40
o di tubi portanti sulla
costruzione da proteggere o sulla parete
Campo di serraggio regolabile 150-200 mm
Materiale angolare: INOX
Campo di serraggio Td: 8-10 mm
Campo di serraggio tubo portante: 40-50 mm
Distanza parete: 150-200 mm
Dimensioni piastra: 120 x 120 x 4 mm
Fissaggio: [4x] 12 x 26 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: WB D40.50 V150.200 V2A
Art.: 105344
o similare.

Certificati

Caratteristiche tecniche

Materiale angolare	INOX
Campo di serraggio Td	8-10 mm
Campo di serraggio tubo portante	40-50 mm
Distanza parete	150-200 mm
Dimensioni piastra	120 x 120 x 4 mm
Fissaggio	[4x] 12 x 26 mm
Riferimento norma	CEI EN 62561-1

Prodotto 105344 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105344 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105360 BS D50 SB50.300 V2A

GTIN (EAN) 4013364099777, Codice doganale (EU): 85389099, Peso lordo: 357.50 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

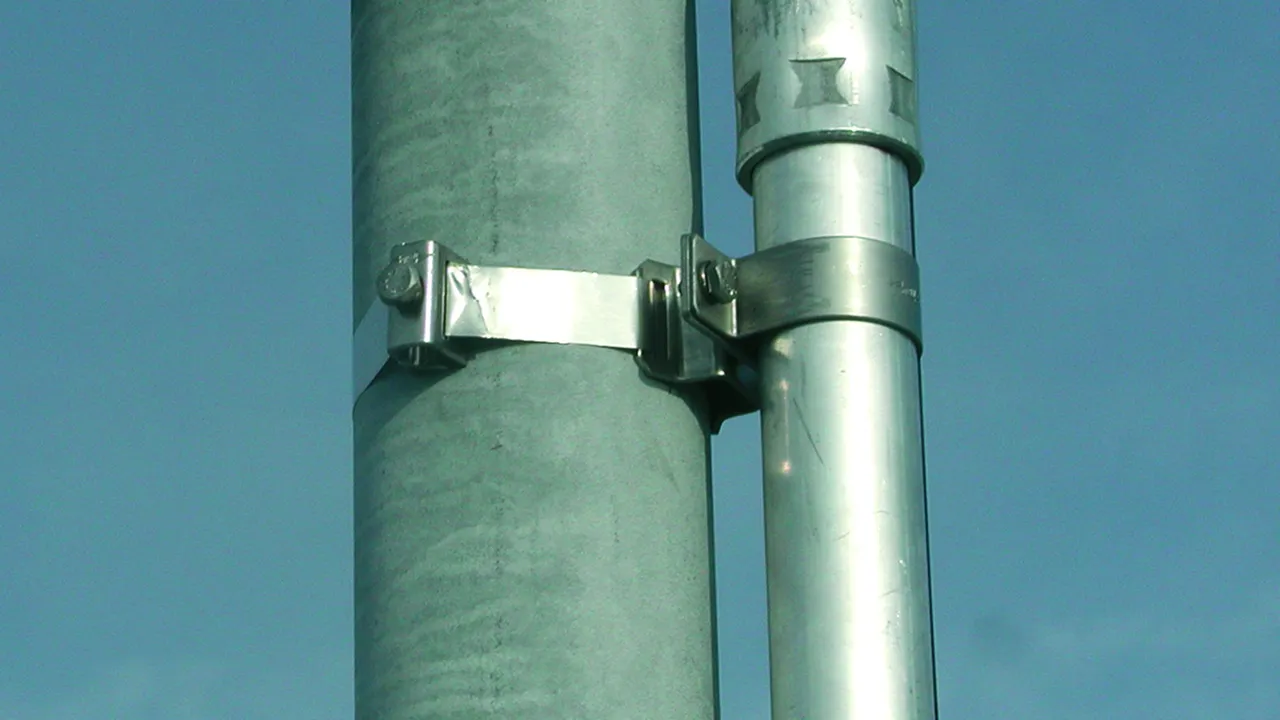

Fascetta di fissaggio con ulteriore elemento distanziatore lungo INOX
Fascetta di fissaggio con ulteriore elemento distanziatore lungo per poter compensare gli elementi di fissaggio di antenne settoriali su pali
Materiale cavallotto: INOX
Campo di serraggio tubo portante: 50 mm
Campo di serraggio tubo Ø: 50-300 mm
Materiale nastro: INOX
Dimensioni nastro: 25 x 0,3 mm

Fabbricato: DEHN
Tipo: BS D50 SB50.300 V2A
Art.: 105360
o similare.

Caratteristiche tecniche

Materiale cavallotto	INOX
Campo di serraggio tubo portante	50 mm
Campo di serraggio tubo Ø	50-300 mm
Materiale nastro	INOX
Dimensioni nastro (la x sp)	25 x 0,3 mm

Prodotto 105360 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105360 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105362 BS D50 DS90 SB50.300 V2A

GTIN (EAN) 4013364110496, Codice doganale (EU): 85389099, Peso lordo: 466.90 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fascetta di fissaggio con nastro con distanziatore lungo INOX
Fascetta di fissaggio con nastro per il fissaggio dei tubi portanti
sugli elementi di fissaggio
ad es. di antenne su pali
con ulteriore distanziatore 95 mm,
per compensare i supporti ad es. di antenne settoriali
sul palo
Materiale cavallotto : INOX
Campo di serraggio tubo portante: 50 mm
Campo di serraggio tubo Ø: 50-300 mm
Materiale nastro: INOX
Dimensioni nastro: 25 x 0,3 mm
Lunghezza elemento distanziatore: 95 mm

Fabbricato: DEHN
Tipo: BS D50 DS90 SB50.300 V2A
Art.: 105362
o similare.

Caratteristiche tecniche

Materiale cavallotto	INOX
Campo di serraggio tubo portante	50 mm
Campo di serraggio tubo Ø	50-300 mm
Materiale nastro	INOX
Dimensioni nastro (lu x sp)	25 x 0,3 mm
Lunghezza elemento distanziatore	95 mm

Prodotto 105362 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105362 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105341 EB D50 WA V2A

GTIN (EAN) 4013364098800, Codice doganale (EU): 85389099, Peso lordo: 606.60 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Angolare di fissaggio INOX
Angolare di fissaggio per il fissaggio dei tubi portanti
alla costruzione da proteggere
o per il fissaggio a parete
Esecuzione con montaggio su spigolo
Materiale: INOX
Campo di serraggio tubo portante: 50 mm
Distanza parete / angolo: 80 mm
Dimensioni fissaggio: 152 mm
Fissaggio: [8x] Ø5,1 / [4x] 11 x 20 mm

Fabbricato: DEHN
Tipo: EB D50 WA V2A
Art.: 105341
o similare.

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio tubo portante	50 mm
Distanza parete / angolo	80 mm
Dimensioni fissaggio	152 mm
Fissaggio	[8x] Ø5,1 / [4x] 11 x 20 mm

Prodotto 105341 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105341 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105354 BS D40.50 D48.60 V2A

GTIN (EAN) 4013364098725, Codice doganale (EU): 85389099, Peso lordo: 637.00 g, UM: 5.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fissaggio per aste di captazione D40 e fissaggio per ringhiere INOX DEHNcon-H
Fissaggi per ringhiere
per fissare tubi portanti
o aste di captazione D40 su
componenti di costruzione
ad es. tubi per ringhiere
Materiale: INOX
Campo di serraggio tubo Ø: 48-60 mm (11/2-2'')
Campo di serraggio tubo portante: 40-50 mm

Fabbricato: DEHN
Tipo: BS D40.50 D48.60 V2A
Art.: 105354
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio tubo Ø	48-60 mm (1¹/₂-2'')
Campo di serraggio tubo portante	40-50 mm

Prodotto 105354 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105354 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105361 BS D50 DS30 SB50.300 V2A

GTIN (EAN) 4013364102033, Codice doganale (EU): 85389099, Peso lordo: 385.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fascetta di fissaggio con ulteriore elemento distanziatore lungo INOX
Fascetta di fissaggio con ulteriore elemento distanziatore lungo per poter compensare gli elementi di fissaggio di antenne settoriali su pali
Materiale cavallotto: INOX
Campo di serraggio tubo portante: 50 mm
Campo di serraggio tubo: 50-300 mm
Materiale nastro: INOX
Dimensioni nastro: 25 x 0,3 mm
Lunghezza elemento distanziatore: 30 mm

Fabbricato: DEHN
Tipo: BS D50 DS30 SB50.300 V2A
Art.: 105361
o similare.

Caratteristiche tecniche

Materiale cavallotto	INOX
Campo di serraggio tubo portante	50 mm
Campo di serraggio tubo	50-300 mm
Materiale nastro	INOX
Dimensioni nastro (lu x sp)	25 x 0,3 mm
Lunghezza elemento distanziatore	30 mm

Prodotto 105361 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105361 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105355 BS D40.50 D70.90 V2A

GTIN (EAN) 4013364098732, Codice doganale (EU): 85389099, Peso lordo: 713.20 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Fissaggio per ringhiere INOX
Fissaggio per ringhiere per il montaggio su tubi
Materiale: INOX
Campo di serraggio tubo Ø: 70-90 mm (2 1/4-3'')
Campo di serraggio tubo portante: 40-50 mm

Fabbricato: DEHN
Tipo: BS D40.50 D70.90 V2A
Art.: 105355
o similare.

Certificati

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio tubo Ø	70-90 mm (2 ¹/₄-3'')
Campo di serraggio tubo portante	40-50 mm

Prodotto 105355 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105355 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105340 WB D50 WA V2A

GTIN (EAN) 4013364098794, Codice doganale (EU): 85389099, Peso lordo: 617.80 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Angolare di fissaggio INOX
Angolare di fissaggio per il fissaggio dei tubi portanti
alla costruzione da proteggere oppure per il fissaggio a parete
Angolare di fissaggio a parete per montaggio orizzontale
Materiale: INOX
Campo di serraggio tubo portante: 50 mm
Distanza parete / spigolo: 80 mm
Dimensioni fissaggio: 320 mm
Fissaggio: [8x] Ø5,1 / [4x] 11 x 20 mm

Fabbricato: DEHN
Tipo: WB D50 WA V2A
Art.: 105340
o similare.

Caratteristiche tecniche

Materiale	INOX
Campo di serraggio tubo portante	50 mm
Distanza parete / spigolo	80 mm
Dimensioni fissaggio	320 mm
Fissaggio	[8x] Ø5,1 / [4x] 11 x 20 mm

Prodotto 105340 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105340 è stato aggiunto al carrello.

Apri Web-Shop

Elementi di fissaggio per tubi portanti

Angolare di fissaggio per montaggio verticale

Art. 105348 WB D40.50 SE WA110 V2A

Non siete autorizzati per eseguire un download 105348.stp

Non siete autorizzati per eseguire un download 105348.igs

Non siete autorizzati per eseguire un download 105348.jt

Non siete autorizzati per eseguire un download 105348.dwg

Non siete autorizzati per eseguire un download 105348m_D.dxf

Prodotto 105348 è stato aggiunto al blocco note.

Prodotto 105348 è stato aggiunto al carrello.

Art. 105342 WB D40.50 SE WA46 V2A

Non siete autorizzati per eseguire un download 105342.stp

Non siete autorizzati per eseguire un download 105342.igs

Non siete autorizzati per eseguire un download 105342.jt

Non siete autorizzati per eseguire un download 105342.dwg

Non siete autorizzati per eseguire un download 105342m_D.dxf

Prodotto 105342 è stato aggiunto al blocco note.

Prodotto 105342 è stato aggiunto al carrello.

Angolare di fissaggio con campo di serraggio regolabile 230-1300 mm

Art. 105347 WB D40.50 V230.400 STTZN V2A

Non siete autorizzati per eseguire un download 105347.stp

Non siete autorizzati per eseguire un download 105347.igs

Non siete autorizzati per eseguire un download 105347.jt

Non siete autorizzati per eseguire un download 105347.dwg

Prodotto 105347 è stato aggiunto al blocco note.

Prodotto 105347 è stato aggiunto al carrello.

Art. 105349 WB D40.50 V700.1300 STTZN V2A

Non siete autorizzati per eseguire un download 105349.stp

Non siete autorizzati per eseguire un download 105349.igs

Non siete autorizzati per eseguire un download 105349.jt

Non siete autorizzati per eseguire un download 105349.dwg

Prodotto 105349 è stato aggiunto al blocco note.

Prodotto 105349 è stato aggiunto al carrello.

Art. 105343 WB D40.50 V400.700 STTZN V2A

Non siete autorizzati per eseguire un download 105343.stp

Non siete autorizzati per eseguire un download 105343.igs

Non siete autorizzati per eseguire un download 105343.jt

Non siete autorizzati per eseguire un download 105343.dwg

Non siete autorizzati per eseguire un download 105343m_D.dxf

Prodotto 105343 è stato aggiunto al blocco note.

Prodotto 105343 è stato aggiunto al carrello.

Fissaggio per ringhiere

Art. 105356 BS D40.50 4K20.50 V2A

Non siete autorizzati per eseguire un download 105356.stp

Non siete autorizzati per eseguire un download 105356.igs

Non siete autorizzati per eseguire un download 105356.jt

Non siete autorizzati per eseguire un download 105356.dwg

Non siete autorizzati per eseguire un download 105356m_D.dxf

Prodotto 105356 è stato aggiunto al blocco note.

Prodotto 105356 è stato aggiunto al carrello.

Art. 105376 BS D40.50 4K60.120 V2A

Non siete autorizzati per eseguire un download 105376.stp

Non siete autorizzati per eseguire un download 105376.igs

Non siete autorizzati per eseguire un download 105376.jt

Non siete autorizzati per eseguire un download 105376.dwg

Non siete autorizzati per eseguire un download 105356m_D.dxf

Prodotto 105376 è stato aggiunto al blocco note.

Prodotto 105376 è stato aggiunto al carrello.

Angolare di fissaggio con campo di serraggio regolabile 150-200 mm

Art. 105344 WB D40.50 V150.200 V2A

Non siete autorizzati per eseguire un download 105344.stp

Non siete autorizzati per eseguire un download 105344.igs

Non siete autorizzati per eseguire un download 105344.jt

Non siete autorizzati per eseguire un download 105344.dwg

Non siete autorizzati per eseguire un download 105344m_D.dxf

Prodotto 105344 è stato aggiunto al blocco note.

Prodotto 105344 è stato aggiunto al carrello.

Fascetta di fissaggio

Art. 105360 BS D50 SB50.300 V2A

Non siete autorizzati per eseguire un download 105360.stp

Non siete autorizzati per eseguire un download 105360.igs

Non siete autorizzati per eseguire un download 105360.jt

Non siete autorizzati per eseguire un download 105360.dwg

Non siete autorizzati per eseguire un download 105360m_D.dxf

Prodotto 105360 è stato aggiunto al blocco note.

Prodotto 105360 è stato aggiunto al carrello.

Fascetta di fissaggio

Art. 105362 BS D50 DS90 SB50.300 V2A

Non siete autorizzati per eseguire un download 105362.stp

Non siete autorizzati per eseguire un download 105362.igs
