DEHNvap EMOB

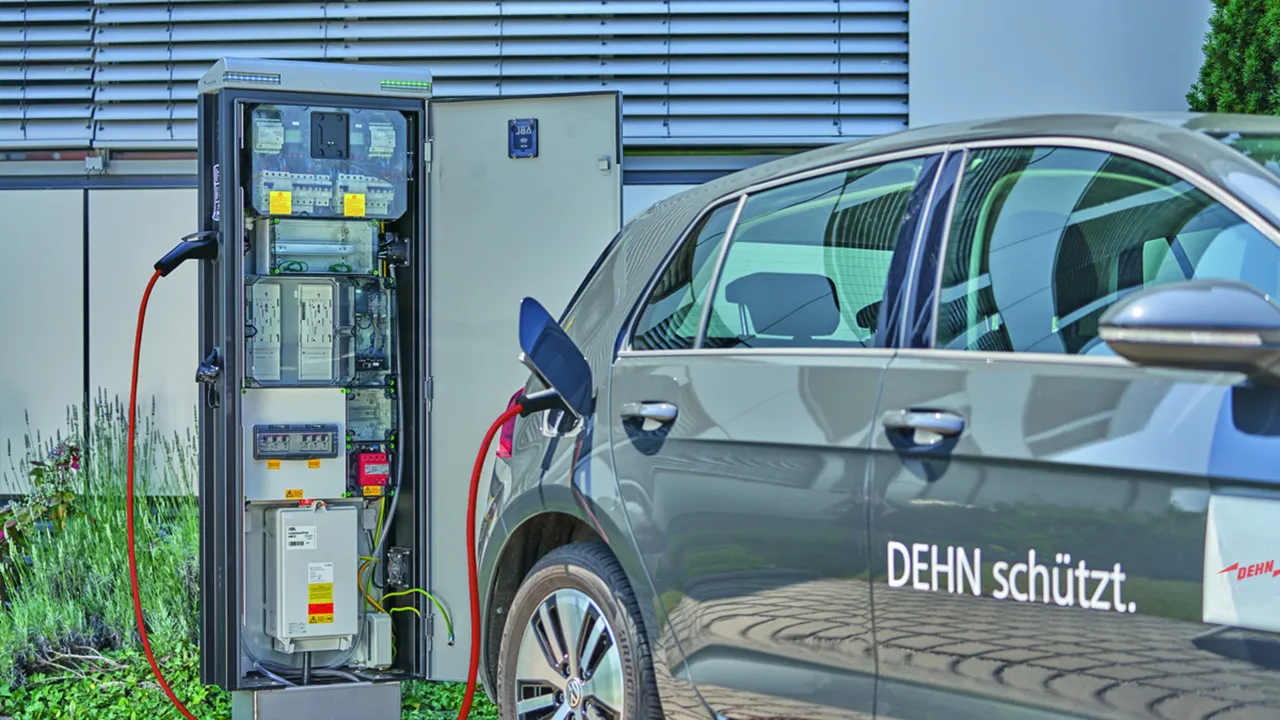

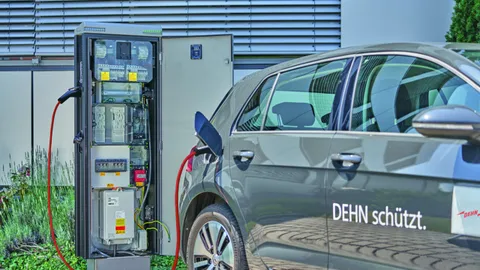

Scaricatore combinato di utilizzo universale, specifico per l’impiego in sistemi di alimentazione per infrastrutture di ricarica.
Basato sulla tecnologia spinterometrica RAC con 1 sola unità modulare/polo, consente un montaggio compatto e a ingombro ridotto.
Efficacia protettiva energeticamente coordinata verso il dispositivo utilizzatore finale Tipo 1 + tipo 2 + tipo 3
Energia residua con il varistore utilizzatore finale S20K275 < 0,5 J
Fusibile di protezione massimo fino a 250 A gG
Misurazione dell’isolamento in condizione di collegamento possibile fino a 1000 V DC

DVA EMOB 3P 255 FM

1 Prodotto

Art. 900385 DVA EMOB 3P 255 FM

GTIN (EAN) 4013364422186, Codice doganale (EU): 85363090, Peso lordo: 500.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNvap EMOB
Scaricatore combinato tetrapolare per sistemi V TT e TN(C)-S a 230/400 V,
larghezza 4 unità, con contatto di telesegnalamento
SPD di tipo 1 + tipo 2 secondo la norma EN 61643-11
Appositamente progettato per
i sistemi di alimentazione in infrastrutture di ricarica
Tecnologia spinterometrica RAC
Indicazione di difetto
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 50 kA
Fusibile di protezione max: 250 A
Energia residua con il varistore utilizzatore finale S20K275: < 0,5 J
Misurazione dell’isolamento in condizione
di collegamento possibile fino a 1000 V DC
Certificato KEMA e UL
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DVA EMOB 3P 255 FM
Art.: 900385
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20) (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Omologazioni	KEMA, UL

SPD secondo la norma CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Effetto protettivo energeticamente coordinato per l’apparecchio utilizzatore finale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20) (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitazione di corrente susseguente / selettività	Un fusibile da 35 A gG non interviene fino a 25 kA_eff (prosp.)
Tempo d’intervento (t_A )	≤ 100 ns
Fusibile di protezione max (L) fino a I_K≤ 25 kA_eff	250 A gG
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms - tenuta
Temperatura d’esercizio [in derivazione]/[passante] (T_U )	-40°C...+80°C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (Sezione)	1,5 mm² monofilo / a filo sottile
di collegamento max (L1, L2, L3, N, PE 9) (Sezione)	35 mm²semirigido/25 mm²a filo sottile
max su	Guida profilata DIN 35 mm secondo la norma EN 60715
materiale involucro	Termoplastico, colore rosso, UL 94 V-0
Luogo d’installazione	Spazio interno
Tipo di protezione	IP 20
Dimensioni di montaggio	4 Unità modulare, DIN 43880
Omologazioni	KEMA, UL
Contatto di segnalazione remota / forma di contatto	Contatto di scambio
Portata AC	250 V/0,5 A
Portata DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sezione di collegamento per morsetti segnalazione remota	max. 1,5 mm²rigido/flessibile
Misurazione dell’isolamento in condizione di collegamento possibile	fino a 1000 V DC
Dati tecnici aggiuntivi:	---------------------------------
– Prova aggiuntiva della tensione con: 485 V AC / 50 Hz per 24 h	Tenuta
– Energia residua con un S20K275	< 0,5 J
– Caratteristica con U = 320 V e I_SCCR = 13,5 kA con fusibile 63 A gG	Tenuta

Prodotto 900385 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900385 è stato aggiunto al carrello.

Apri Web-Shop

DVA EMOB M 3P 255 FM

1 Prodotto

Art. 900585 DVA EMOB M 3P 255 FM

GTIN (EAN) 4013364498983, Codice doganale (EU): 85363090, Peso lordo: 592.47 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Scaricatore combinato DEHNvap EMOB
Scaricatore combinato tetrapolare per sistemi V TT e TN(C)-S a 230/400 V,
larghezza 4 unità, con contatto di telesegnalamento
Scaricatore modulare tipo 1+ tipo 2 secondo la norma EN 61643-11
Appositamente progettato per
i sistemi di alimentazione in infrastrutture di ricarica
Tecnologia spinterometrica RAC
Indicazione di difetto
Tensione massima continuativa: AC 255 V
Livello di protezione: <= 1,5 kV
corrente di fulmine (10/350): 12,5 kA
Fusibile di protezione max: 250 A
Certificato KEMA e UL
Coordinamento energetico secondo la norma DIN EN 62305-4
SPD della famiglia Red/Line e direttamente al dispositivo terminale

Fabbricato: DEHN
Tipo: DVA EMOB M 3P 255 FM
Art.: 900585
o similare.

Certificati

Caratteristiche tecniche

SPD secondo la norma CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20) (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Omologazioni	KEMA, UL

SPD secondo la norma CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Effetto protettivo energeticamente coordinato per l’apparecchio utilizzatore finale (≤ 10 m)	Tipo 1 + tipo 2 + tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20) (I_n )	25 / 100 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitazione di corrente susseguente / selettività	Un fusibile da 35 A gG non interviene fino a 25 kA_eff (prosp.)
Tempo d’intervento (t_A )	≤ 100 ns
Fusibile di protezione max (L) fino a I_K≤ 50 kA_eff	250 A gG
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms - tenuta
Temperatura d’esercizio [in derivazione]/[passante] (T_U )	-40°C...+80°C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (Sezione)	1,5 mm² monofilo / a filo sottile
di collegamento max (L1, L2, L3, N, PE 9) (Sezione)	35 mm²semirigido/25 mm²a filo sottile
max su	Guida profilata DIN 35 mm secondo la norma EN 60715
materiale involucro	Termoplastico, colore rosso, UL 94 V-0
Luogo d’installazione	Spazio interno
Tipo di protezione	IP 20
Dimensioni di montaggio	4 Unità modulare, DIN 43880
Omologazioni	KEMA, UL
Contatto di segnalazione remota / forma di contatto	Contatto di scambio
Portata AC	250 V/0,5 A
Portata DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sezione di collegamento per morsetti segnalazione remota	max. 1,5 mm²rigido/flessibile
Misurazione dell’isolamento in condizione di collegamento possibile	fino a 500 V DC
