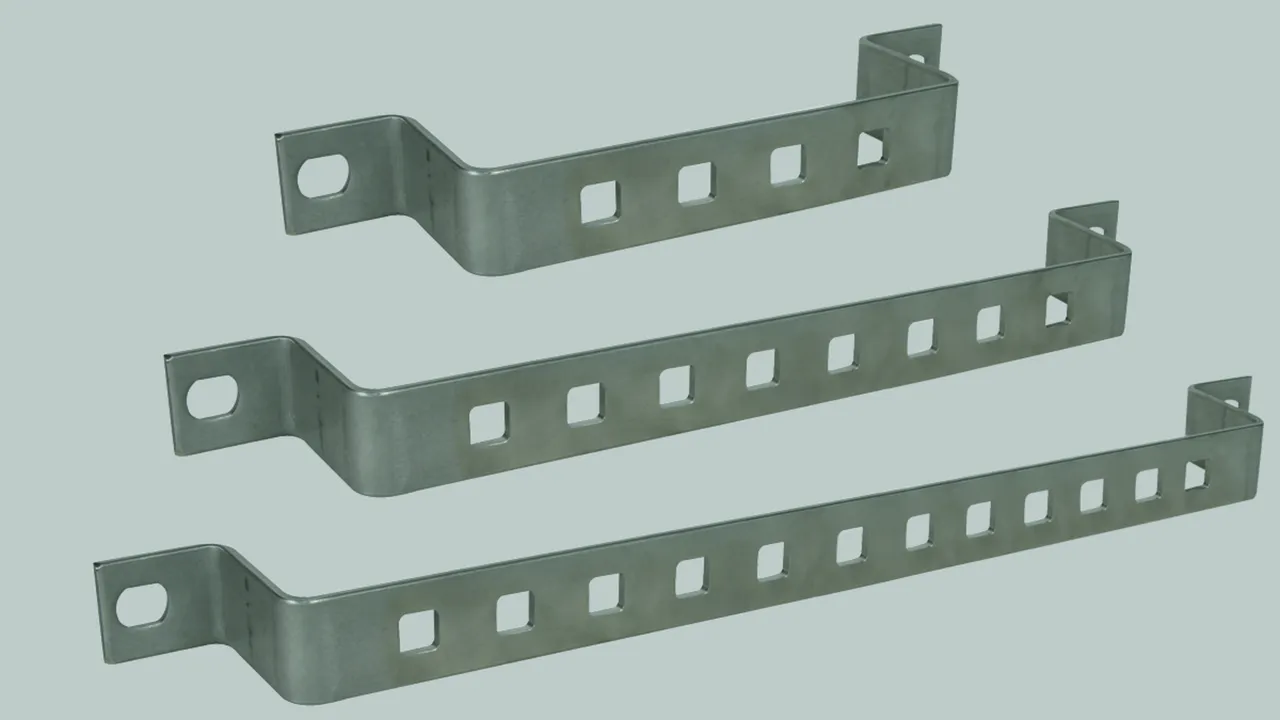

Barra di messa a terra a una fila

Barra di messa a terra da avvitare su costruzioni di acciaio, distanza dei fori 35 mm.Possibilità di collegamento:
  • conduttore piatto con foro: con vite a testa piatta M10 (antirotazione), dado e grova
  • conduttore tondo: con connettore KS ad es. art. n. 301 000 / 301 019 o con cavallotto di fissaggio ad es. art. n. 390 150

Connessioni 1x 4

1 Prodotto

Art. 472309 ES 4AP 11X11 V2A

GTIN (EAN) 4013364157170, Codice doganale: 85369010, Peso lordo: 235.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472309.stp

      Non siete autorizzati per eseguire un download 472309.stp

      Login
    • 472309.igs

      Non siete autorizzati per eseguire un download 472309.igs

      Login
    • 472309.jt

      Non siete autorizzati per eseguire un download 472309.jt

      Login
    • 472309.dwg

      Non siete autorizzati per eseguire un download 472309.dwg

      Login
    • 472309m_D.dxf

      Non siete autorizzati per eseguire un download 472309m_D.dxf

      Login

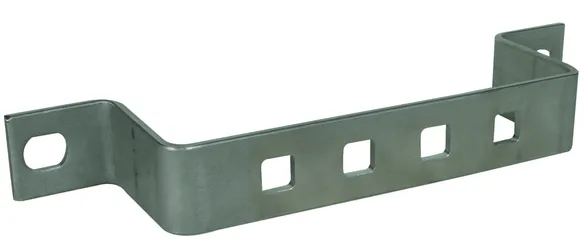

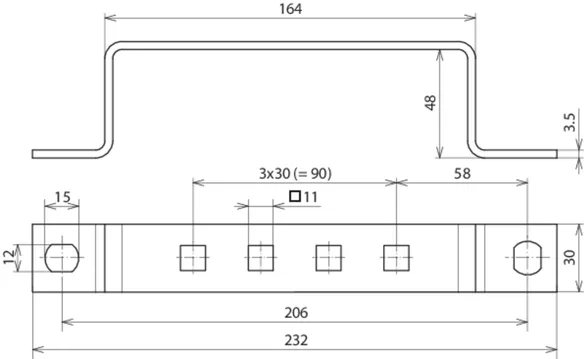

Barra di messa a terra a una fila connessioni 1x 4 INOX
Barra di messa a terra da avvitare su costruzioni di acciaio
Connessioni 1x 4
Materiale: INOX
Sezione: 105 mm2
Fori : 11 x 11 mm
Dimensioni: 232 x 30 x 3,5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 4AP 11X11 V2A
Art.: 472309
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 105 mm2
Fori 11 x 11 mm
Dimensioni (lu x la x p1) 232 x 30 x 3,5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472309 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472309 è stato aggiunto al carrello.

Apri Web-Shop

Connessioni 1x 6

1 Prodotto

Art. 472319 ES 6AP 11X11 V2A

GTIN (EAN) 4013364157187, Codice doganale: 85369010, Peso lordo: 278.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472319.stp

      Non siete autorizzati per eseguire un download 472319.stp

      Login
    • 472319.igs

      Non siete autorizzati per eseguire un download 472319.igs

      Login
    • 472319.jt

      Non siete autorizzati per eseguire un download 472319.jt

      Login
    • 472319.dwg

      Non siete autorizzati per eseguire un download 472319.dwg

      Login
    • 472319m_D.dxf

      Non siete autorizzati per eseguire un download 472319m_D.dxf

      Login

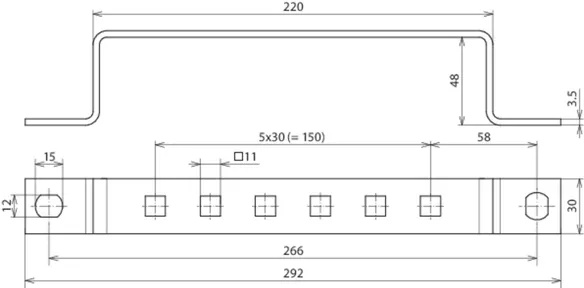

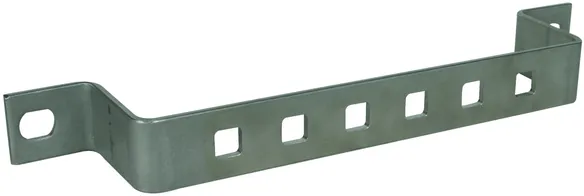

Barra di messa a terra a una fila connessioni 1x 6 INOX
Barra di messa a terra da avvitare su costruzioni di acciaio
Connessioni 1x 6
Materiale: INOX
Sezione: 105 mm2
Fori : 11 x 11 mm
Dimensioni: 292 x 30 x 3,5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 6AP 11X11 V2A
Art.: 472319
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 105 mm2
Fori 11 x 11 mm
Dimensioni (lu x la x p1) 292 x 30 x 3,5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472319 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472319 è stato aggiunto al carrello.

Apri Web-Shop

Connessioni 1x 8

1 Prodotto

Art. 472329 ES 8AP 11X11 V2A

GTIN (EAN) 4013364157194, Codice doganale: 85369010, Peso lordo: 319.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472329.stp

      Non siete autorizzati per eseguire un download 472329.stp

      Login
    • 472329.igs

      Non siete autorizzati per eseguire un download 472329.igs

      Login
    • 472329.jt

      Non siete autorizzati per eseguire un download 472329.jt

      Login
    • 472329.dwg

      Non siete autorizzati per eseguire un download 472329.dwg

      Login
    • 472329m_D.dxf

      Non siete autorizzati per eseguire un download 472329m_D.dxf

      Login

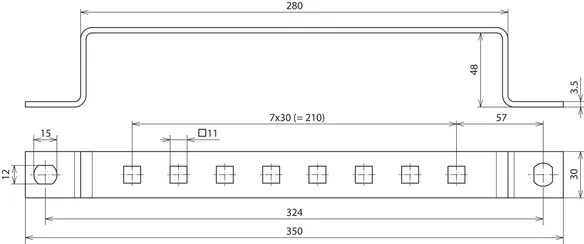

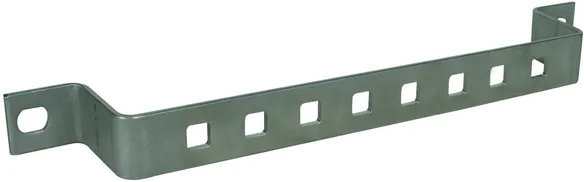

Barra di messa a terra a una fila connessioni 1x 8 INOX
Barra di messa a terra da avvitare su costruzioni di acciaio
Connessioni 1x 8
Materiale: INOX
Sezione: 105 mm2
Fori : 11 x 11 mm
Dimensioni: 352 x 30 x 3,5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 8AP 11X11 V2A
Art.: 472329
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 105 mm2
Fori 11 x 11 mm
Dimensioni (lu x la x p1) 352 x 30 x 3,5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472329 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472329 è stato aggiunto al carrello.

Apri Web-Shop

Connessioni 1x 10

1 Prodotto

Art. 472339 ES 10AP 11X11 V2A

GTIN (EAN) 4013364157200, Codice doganale: 85369010, Peso lordo: 363.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472339.stp

      Non siete autorizzati per eseguire un download 472339.stp

      Login
    • 472339.igs

      Non siete autorizzati per eseguire un download 472339.igs

      Login
    • 472339.jt

      Non siete autorizzati per eseguire un download 472339.jt

      Login
    • 472339.dwg

      Non siete autorizzati per eseguire un download 472339.dwg

      Login
    • 472339m_D.dxf

      Non siete autorizzati per eseguire un download 472339m_D.dxf

      Login

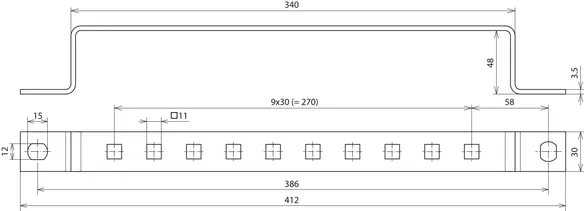

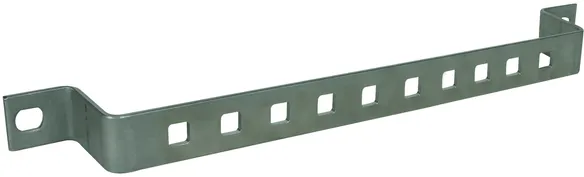

Barra di messa a terra a una fila connessioni 1x 10 INOX
Barra di messa a terra da avvitare su costruzioni di acciaio
Connessioni 1x 10
Materiale: INOX
Sezione: 105 mm2
Fori : 11 x 11 mm
Dimensioni: 412 x 30 x 3,5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 10AP 11X11 V2A
Art.: 472339
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 105 mm2
Fori 11 x 11 mm
Dimensioni (lu x la x p1) 412 x 30 x 3,5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472339 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472339 è stato aggiunto al carrello.

Apri Web-Shop

Connessioni 1x 12

1 Prodotto

Art. 472349 ES 12AP 11X11 V2A

GTIN (EAN) 4013364157217, Codice doganale: 85369010, Peso lordo: 403.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472349.stp

      Non siete autorizzati per eseguire un download 472349.stp

      Login
    • 472349.igs

      Non siete autorizzati per eseguire un download 472349.igs

      Login
    • 472349.jt

      Non siete autorizzati per eseguire un download 472349.jt

      Login
    • 472349.dwg

      Non siete autorizzati per eseguire un download 472349.dwg

      Login
    • 472349m_D.dxf

      Non siete autorizzati per eseguire un download 472349m_D.dxf

      Login

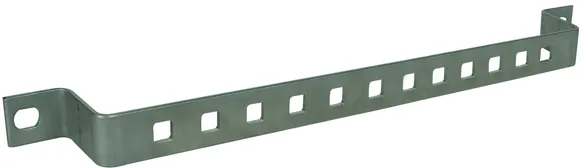

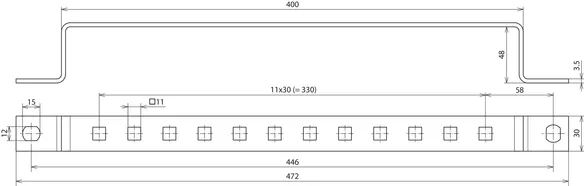

Barra di messa a terra a una fila connessioni 1x 12 INOX
Barra di messa a terra da avvitare su costruzioni di acciaio
Connessioni 1x 12
Materiale: INOX
Sezione: 105 mm2
Fori : 11 x 11 mm
Dimensioni: 472 x 30 x 3,5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 12AP 11X11 V2A
Art.: 472349
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 105 mm2
Fori 11 x 11 mm
Dimensioni (lu x la x p1) 472 x 30 x 3,5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472349 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472349 è stato aggiunto al carrello.

Apri Web-Shop
