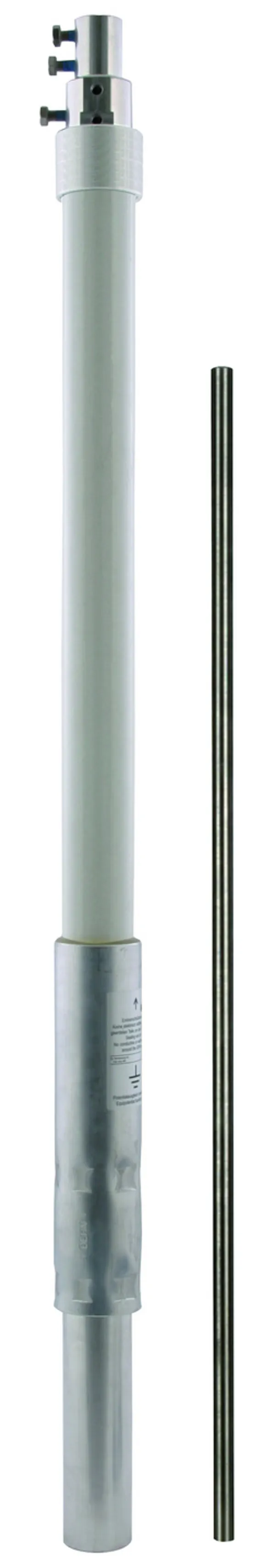

Art. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

GTIN (EAN) 4013364271937, Codice doganale: 85389099, Peso lordo: 5.70 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power con punta di captazione 3500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI power all’interno) 201 km/h
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI power all’esterno) 190 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FSP1000 IA HVIP GFK AL
Art.: 105563
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	Al
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI power all’interno) 201 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI power all’esterno) 190 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105563 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105563 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

GTIN (EAN) 4013364271944, Codice doganale: 85389099, Peso lordo: 8.10 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power con punta di captazione 5000 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 4000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI power all’interno) 201 km/h
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI power all’esterno) 180 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FSP1000 IA HVIP GFK AL
Art.: 105565
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	Al
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI power all’interno) 201 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI power all’esterno) 180 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105565 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105565 è stato aggiunto al carrello.

Apri Web-Shop

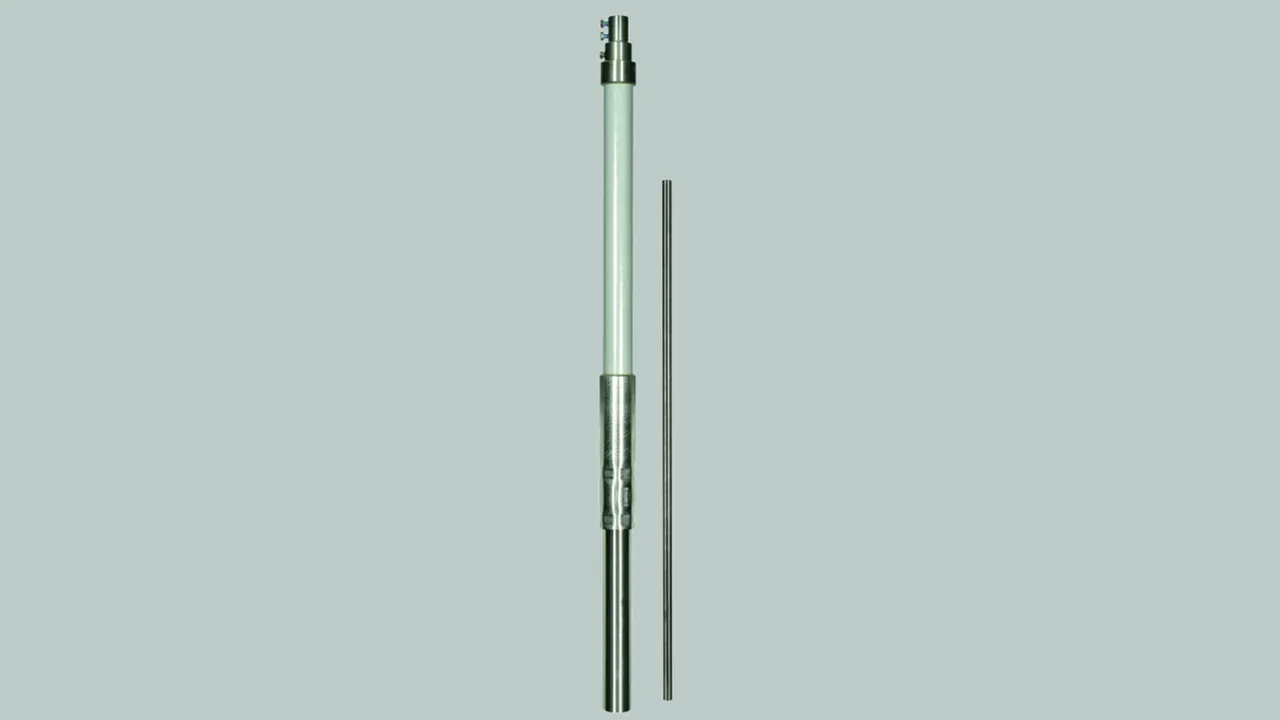

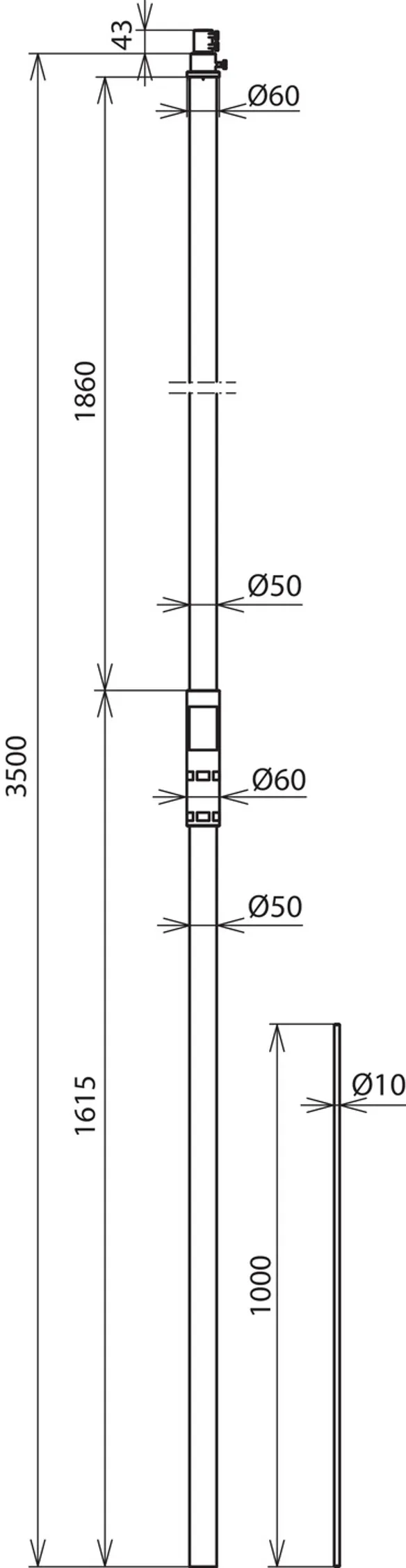

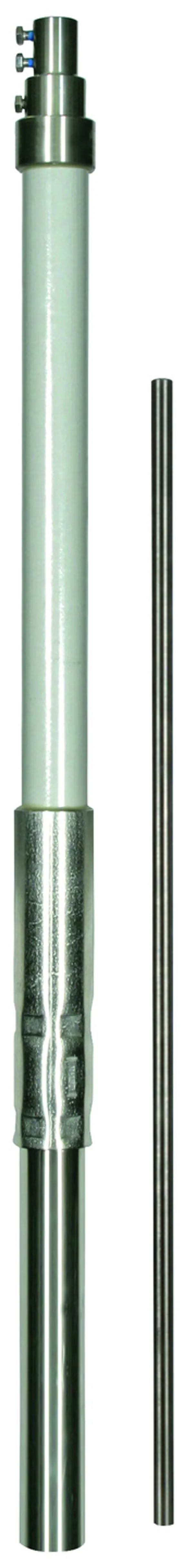

Art. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

GTIN (EAN) 4013364152373, Codice doganale: 85389099, Peso lordo: 10.60 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power con punta di captazione 3500 mm PRFV/Al
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 3500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 3500 mm, 1 HVI power all’interno) 234 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FSP1000 IP HVIP GFK V2A
Art.: 105320
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	3500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 3500 mm, 1 HVI power all’interno) 234 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105320 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105320 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

GTIN (EAN) 4013364152380, Codice doganale: 85389099, Peso lordo: 15.80 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power con punta di captazione 5000 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 4000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 4000 mm, 1 HVI power all’interno) 232 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FSP1000 IP HVIP GFK V2A
Art.: 105322
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	4000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 4000 mm, 1 HVI power all’interno) 232 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105322 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105322 è stato aggiunto al carrello.

Apri Web-Shop

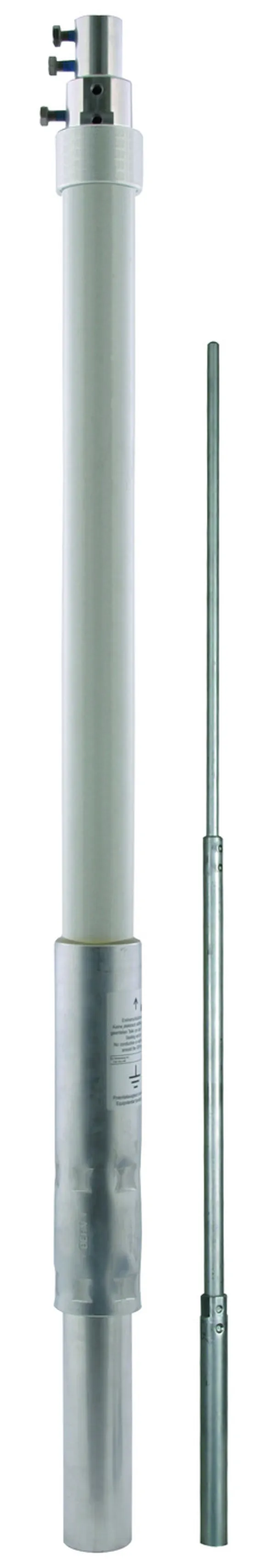

Art. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

GTIN (EAN) 4013364271975, Codice doganale: 85389099, Peso lordo: 6.56 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

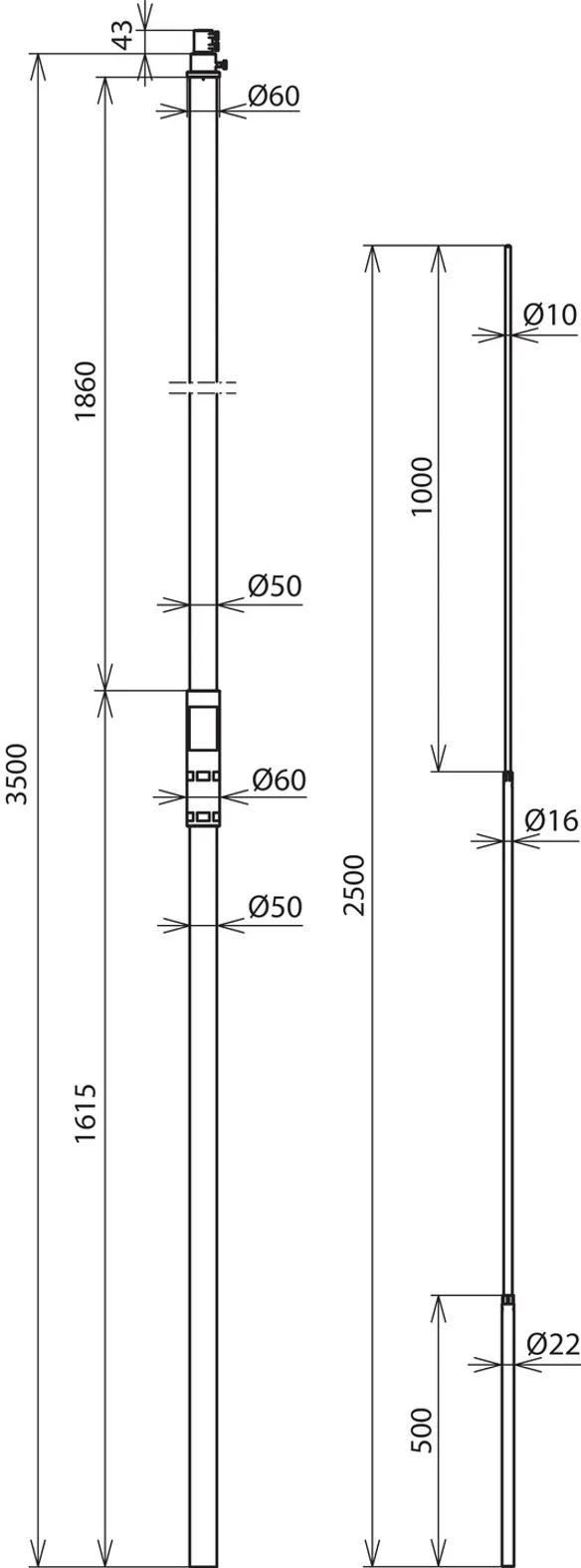

Tubo portante per conduttura HVI power con asta di captazione 3500 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno ed
elemento a molla in PA per la conduttura HVI long
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI power all’interno) 168 km/h
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI power all’esterno) 144 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FS2500 IA HVIP GFK AL
Art.: 105573
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI power all’interno) 168 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI power all’esterno) 144 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105573 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105573 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

GTIN (EAN) 4013364272026, Codice doganale: 85389099, Peso lordo: 8.90 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power con asta di captazione 5000 mm PRFV/Al
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI power all’interno) 163 km/h
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI power all’esterno) 140 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS2500 IA HVIP GFK AL
Art.: 105575
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI power all’interno) 163 km/h
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI power all’esterno) 140 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105575 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105575 è stato aggiunto al carrello.

Apri Web-Shop

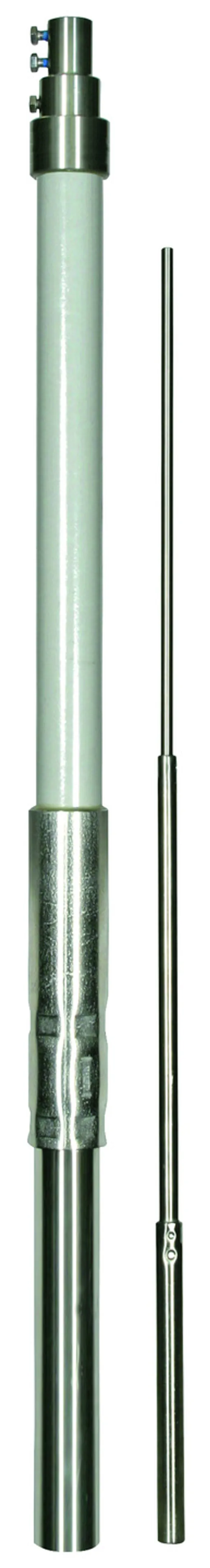

Art. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

GTIN (EAN) 4013364152397, Codice doganale: 85389099, Peso lordo: 12.20 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power con asta di captazione, lunghezza 3500 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5000 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5000 mm, 1 HVI power all’interno) 163 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FS22 10 2500 IP HVIP GFK V2A
Art.: 105321
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	5000 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5000 mm, 1 HVI power all’interno) 163 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105321 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105321 è stato aggiunto al carrello.

Apri Web-Shop

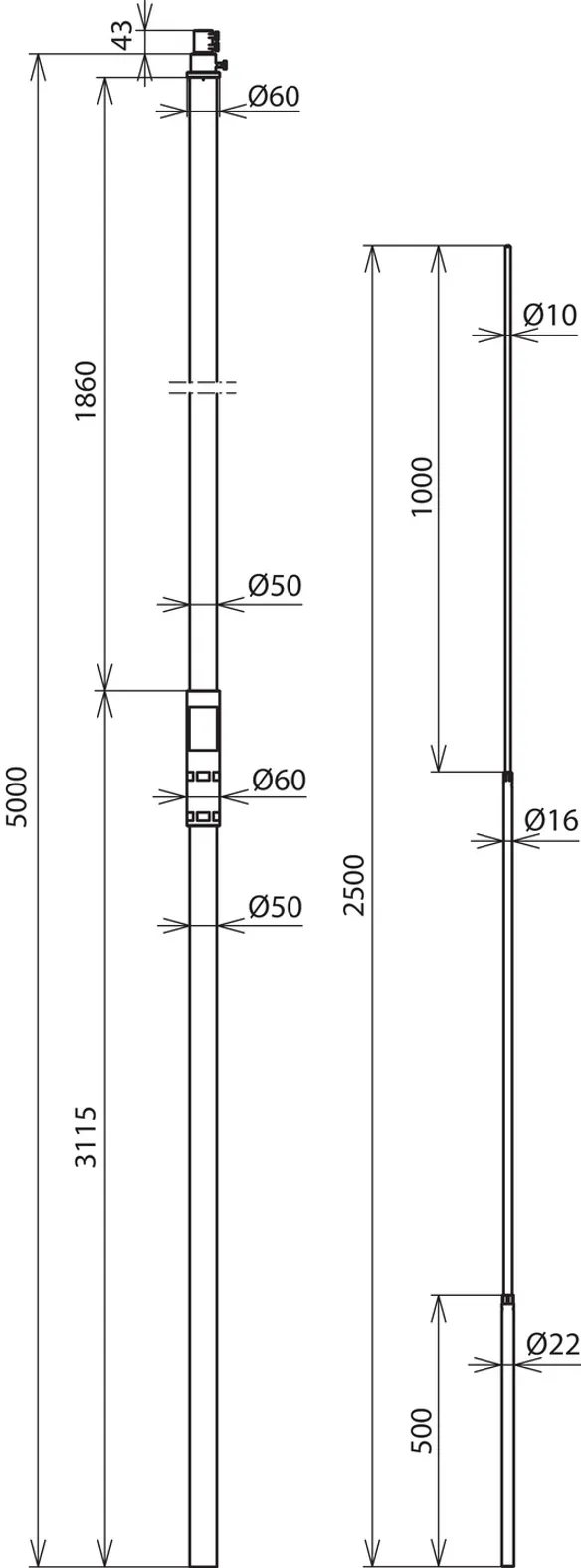

Art. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

GTIN (EAN) 4013364152403, Codice doganale: 85389099, Peso lordo: 16.30 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power con asta di captazione 5000 mm PRFV/INOX
Tubi portanti PRFV/INOX con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Max. lunghezza libera con punta di captazione (montaggio a parete): 5500 mm
Velocità max delle raffiche di vento: (max lunghezza libera 5500 mm, 1 HVI power all’interno) 159 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS22 10 2500 IP HVIP GFK V2A
Art.: 105323
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Max. lunghezza libera con punta di captazione (montaggio a parete)	5500 mm
Velocità max delle raffiche di vento	(max lunghezza libera 5500 mm, 1 HVI power all’interno) 159 km/h
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105323 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105323 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

GTIN (EAN) 4013364270282, Codice doganale: 85389099, Peso lordo: 5.50 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power PRFV/Al con uscita laterale
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FSP1000 IA SA HVIP GFK AL
Art.: 105513
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	Al
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105513 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105513 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

GTIN (EAN) 4013364271821, Codice doganale: 85389099, Peso lordo: 8.00 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power PRFV/Al con uscita laterale
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power
per il rispetto della distanza di separazione da
parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FSP1000 IA SA HVIP GFK AL
Art.: 105515
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	Al
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105515 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105515 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105392 SR D50 3500 FS1000 IP SA HVIP GFK V2A

GTIN (EAN) 4013364157903, Codice doganale: 85389099, Peso lordo: 10.20 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

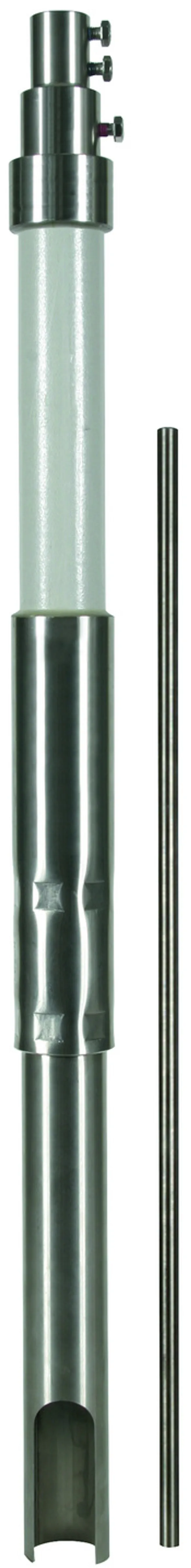

Tubo portante per conduttura HVI power PRFV/INOX con uscita laterale
Tubi portanti PRFV/INOX con uscita laterale,
connessione terminale collocata all’interno ed elemento a molla in PA
per la conduttura HVI power, per il rispetto della distanza di separazione
dalle parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FS1000 IP SA HVIP GFK V2A
Art.: 105392
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105392 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105392 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105394 SR D50 5000 FS1000 IP SA HVIP GFK V2A

GTIN (EAN) 4013364157910, Codice doganale: 85389099, Peso lordo: 15.10 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

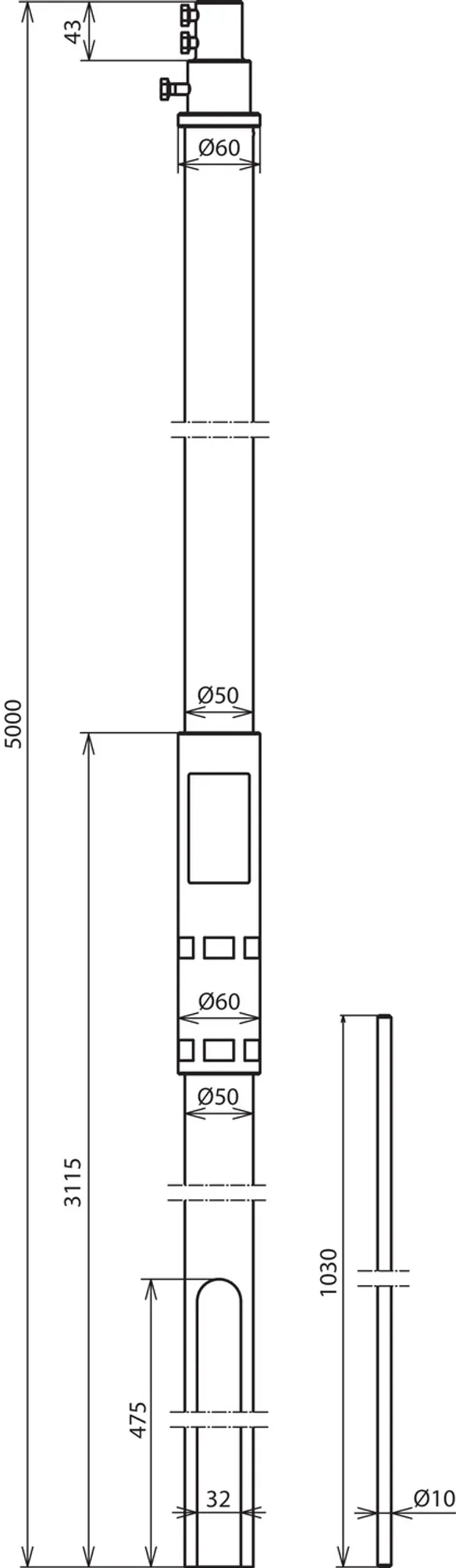

Tubo portante per conduttura HVI power PRFV/INOX con uscita laterale
Tubi portanti PRFV/INOX con uscita laterale,
connessione terminale collocata all’interno ed elemento a molla in PA
per la conduttura HVI power, per il rispetto della distanza di separazione
dalle parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con punta di captazione Ø 10 mm lunghezza 1000 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS1000 IP SA HVIP GFK V2A
Art.: 105394
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale punta di captazione	INOX
Lunghezza punta di captazione	1000 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105394 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105394 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105543 SR D50 3500 FS2500 IA SA HVIP GFK AL

GTIN (EAN) 4013364271845, Codice doganale: 85389099, Peso lordo: 6.40 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power PRFV/Al con uscita laterale
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power, per il rispetto
della distanza di separazione dalle parti elettricamente conduttive
secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 3500 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 3500 FS2500 IA SA HVIP GFK AL
Art.: 105543
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	3500 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	3500 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105543 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105543 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105545 SR D50 5000 FS2500 IA SA HVIP GFK AL

GTIN (EAN) 4013364271876, Codice doganale: 85389099, Peso lordo: 8.90 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power PRFV/Al con uscita laterale
Tubi portanti PRFV/Al con connessione terminale collocata all’interno
ed elemento a molla in PA per la conduttura HVI power, per il rispetto
della distanza di separazione dalle parti elettricamente conduttive
secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in Al
Materiale tubo portante: PRFV / Al
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS2500 IA SA HVIP GFK AL
Art.: 105545
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	sì
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	Al
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / Al
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	sì
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105545 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105545 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105395 SR D50 5000 FS2500 IP SA HVIP GFK V2A

GTIN (EAN) 4013364157934, Codice doganale: 85389099, Peso lordo: 17.12 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Tubo portante per conduttura HVI power PRFV/INOX con uscita laterale
Tubi portanti PRFV/INOX con uscita laterale,
connessione terminale collocata all’interno ed elemento a molla in PA
per la conduttura HVI power, per il rispetto della distanza di separazione
dalle parti elettricamente conduttive secondo la norma DIN EN 62305 (VDE 0185-305-3).
I tubi portanti sono dimensionati conformi
all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Tratto isolante in plastica rinforzata con fibra di vetro PRFV
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV, a 1 parte,
combinato con asta di captazione Ø 22/16/10 mm lunghezza 2500 mm in INOX
Materiale tubo portante: PRFV / INOX
Lunghezza tubo portante: 5000 mm
Diametro Ø esterno: 50 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: SR D50 5000 FS2500 IP SA HVIP GFK V2A
Art.: 105395
o similare.

Certificati

Caratteristiche tecniche

Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Lunghezza isolamento	1800 mm
Adatto per posa esterna al tubo	no
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale asta di captazione	INOX
Lunghezza asta di captazione	2500 mm
Materiale tubo portante	PRFV / INOX
Lunghezza tubo portante	5000 mm
Diametro Ø esterno	50 mm
Lunghezza di trasporto	5000 mm
Spessore parete tubo	4 mm
Coefficiente di materiale km	0,7
Lunghezza isolamento	1800 mm
Temperatura ambiente	-50 °C ... +100 °C
Esecuzione	stabilizzato ai raggi UV
Boccola	60 x 5 mm
Adatto per posa esterna al tubo	no
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105395 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105395 è stato aggiunto al carrello.

Apri Web-Shop

Tubi portanti per conduttura HVI power / conduttura HVI power long

Con punta di captazione

Art. 105563 SR D50 3500 FSP1000 IA HVIP GFK AL

Non siete autorizzati per eseguire un download 105563.stp

Non siete autorizzati per eseguire un download 105563.igs

Non siete autorizzati per eseguire un download 105563.jt

Non siete autorizzati per eseguire un download 105563.dwg

Non siete autorizzati per eseguire un download 105320m_D.dxf

Prodotto 105563 è stato aggiunto al blocco note.

Prodotto 105563 è stato aggiunto al carrello.

Art. 105565 SR D50 5000 FSP1000 IA HVIP GFK AL

Non siete autorizzati per eseguire un download 105565.stp

Non siete autorizzati per eseguire un download 105565.igs

Non siete autorizzati per eseguire un download 105565.jt

Non siete autorizzati per eseguire un download 105565.dwg

Non siete autorizzati per eseguire un download 105322m_D.dxf

Prodotto 105565 è stato aggiunto al blocco note.

Prodotto 105565 è stato aggiunto al carrello.

Art. 105320 SR D50 3500 FSP1000 IP HVIP GFK V2A

Non siete autorizzati per eseguire un download 105320.stp

Non siete autorizzati per eseguire un download 105320.igs

Non siete autorizzati per eseguire un download 105320.jt

Non siete autorizzati per eseguire un download 105320.dwg

Non siete autorizzati per eseguire un download 105320m_D.dxf

Prodotto 105320 è stato aggiunto al blocco note.

Prodotto 105320 è stato aggiunto al carrello.

Art. 105322 SR D50 5000 FSP1000 IP HVIP GFK V2A

Non siete autorizzati per eseguire un download 105322.stp

Non siete autorizzati per eseguire un download 105322.igs

Non siete autorizzati per eseguire un download 105322.jt

Non siete autorizzati per eseguire un download 105322.dwg

Non siete autorizzati per eseguire un download 105322m_D.dxf

Prodotto 105322 è stato aggiunto al blocco note.

Prodotto 105322 è stato aggiunto al carrello.

Con asta di captazione

Art. 105573 SR D50 3500 FS2500 IA HVIP GFK AL

Non siete autorizzati per eseguire un download 105573.stp

Non siete autorizzati per eseguire un download 105573.igs

Non siete autorizzati per eseguire un download 105573.jt

Non siete autorizzati per eseguire un download 105573.dwg

Non siete autorizzati per eseguire un download 105321m_D.dxf

Prodotto 105573 è stato aggiunto al blocco note.

Prodotto 105573 è stato aggiunto al carrello.

Art. 105575 SR D50 5000 FS2500 IA HVIP GFK AL

Non siete autorizzati per eseguire un download 105575.stp

Non siete autorizzati per eseguire un download 105575.igs

Non siete autorizzati per eseguire un download 105575.jt

Non siete autorizzati per eseguire un download 105575.dwg

Non siete autorizzati per eseguire un download 105323m_D.dxf

Prodotto 105575 è stato aggiunto al blocco note.

Prodotto 105575 è stato aggiunto al carrello.

Art. 105321 SR D50 3500 FS22 10 2500 IP HVIP GFK V2A

Non siete autorizzati per eseguire un download 105321.stp

Non siete autorizzati per eseguire un download 105321.igs

Non siete autorizzati per eseguire un download 105321.jt

Non siete autorizzati per eseguire un download 105321.dwg

Non siete autorizzati per eseguire un download 105321m_D.dxf

Prodotto 105321 è stato aggiunto al blocco note.

Prodotto 105321 è stato aggiunto al carrello.

Art. 105323 SR D50 5000 FS22 10 2500 IP HVIP GFK V2A

Non siete autorizzati per eseguire un download 105323.stp

Non siete autorizzati per eseguire un download 105323.igs

Non siete autorizzati per eseguire un download 105323.jt

Non siete autorizzati per eseguire un download 105323.dwg

Non siete autorizzati per eseguire un download 105323m_D.dxf

Prodotto 105323 è stato aggiunto al blocco note.

Prodotto 105323 è stato aggiunto al carrello.

Con punta di captazione e uscita laterale

Art. 105513 SR D50 3500 FSP1000 IA SA HVIP GFK AL

Non siete autorizzati per eseguire un download 105513.stp

Non siete autorizzati per eseguire un download 105513.igs

Non siete autorizzati per eseguire un download 105513.jt

Non siete autorizzati per eseguire un download 105513.dwg

Non siete autorizzati per eseguire un download 105392m_D.dxf

Prodotto 105513 è stato aggiunto al blocco note.

Prodotto 105513 è stato aggiunto al carrello.

Art. 105515 SR D50 5000 FSP1000 IA SA HVIP GFK AL

Non siete autorizzati per eseguire un download 105515.stp

Non siete autorizzati per eseguire un download 105515.igs

Non siete autorizzati per eseguire un download 105515.jt
