Staffa per piatto con cavallotto e rondella di copertura

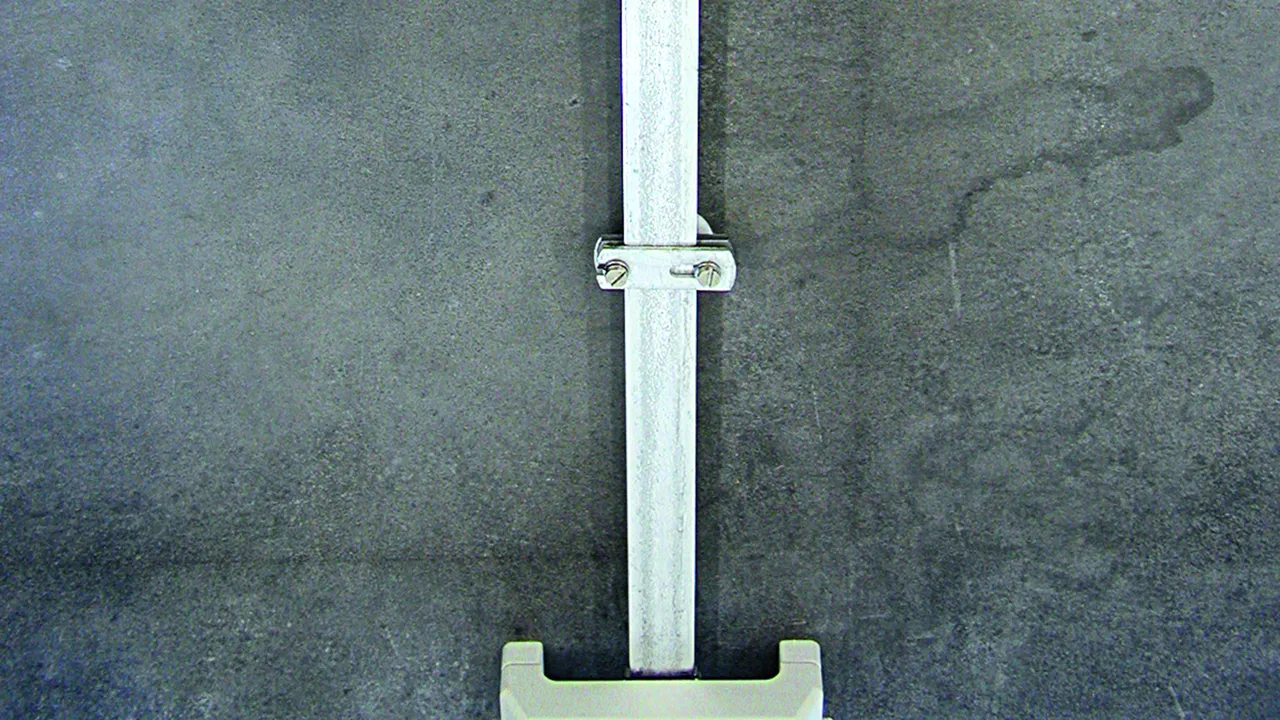

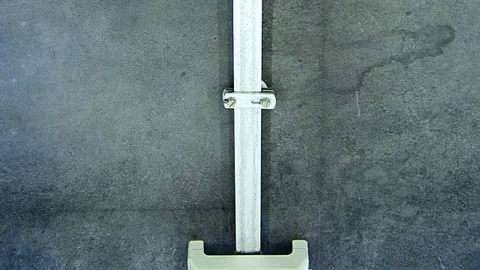

Unità completa con rondella di copertura per la posa di conduttori piatti.

Con filetto interno

1 Prodotto

Art. 275030 FBH ZS 30 IGM8 STTZN ZG

GTIN (EAN) 4013364095847, Codice doganale (EU): 85389099, Peso lordo: 89.00 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 275030.stp

      Non siete autorizzati per eseguire un download 275030.stp

      Login
    • 275030.igs

      Non siete autorizzati per eseguire un download 275030.igs

      Login
    • 275030.igs

      Non siete autorizzati per eseguire un download 275030.igs

      Login
    • 275030.dwg

      Non siete autorizzati per eseguire un download 275030.dwg

      Login
    • 275030m_D.dxf

      Non siete autorizzati per eseguire un download 275030m_D.dxf

      Login

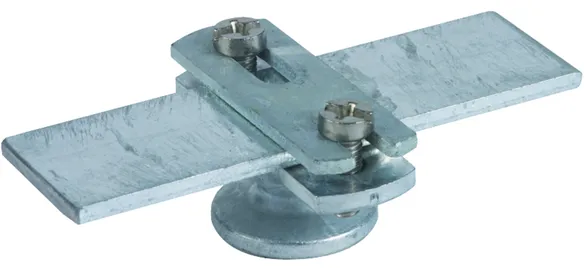

Staffa portafilo con cavallotto, rondella di copertura e con filetto interno Fe/tZn
Staffa portafilo con cavallotto e rondella di copertura, unità completa con rondella di copertura per la posa di
conduttori piatti
Staffa portafilo serraggio Pt: 30 x 3,5 mm
Staffa portafilo filetto: M8
Materiale cavallotto: Fe/tZn
Materiale base fissaggio: ZM

Fabbricato: DEHN
Tipo: FBH ZS 30 IGM8 STTZN ZG
Art.: 275030
o similare.

Certificati

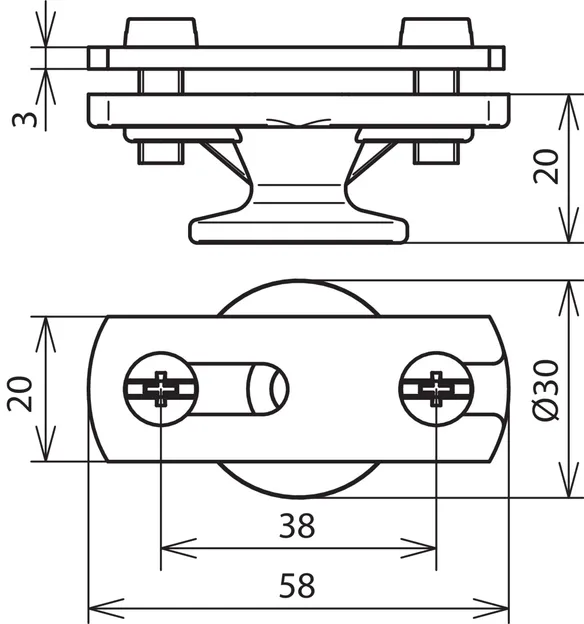

Caratteristiche tecniche

Staffa portafilo serraggio Pt 30 x 3,5 mm
Staffa portafilo filetto M8
Altezza staffa portafilo 20 mm
Materiale cavallotto Fe/tZn
Materiale base fissaggio ZM
Riferimento norma CEI EN 62561-4

Prodotto 275030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275030 è stato aggiunto al carrello.

Apri Web-Shop

Con filetto interno, premontata con vite e tassello

1 Prodotto

Art. 275230 FBH ZS 30 IGM8 KD8X40STTZN ZG

GTIN (EAN) 4013364095854, Codice doganale (EU): 85389099, Peso lordo: 95.60 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 275230.stp

      Non siete autorizzati per eseguire un download 275230.stp

      Login
    • 275230.igs

      Non siete autorizzati per eseguire un download 275230.igs

      Login
    • 275230.jt

      Non siete autorizzati per eseguire un download 275230.jt

      Login
    • 275230.dwg

      Non siete autorizzati per eseguire un download 275230.dwg

      Login
    • 275230m_D.dxf

      Non siete autorizzati per eseguire un download 275230m_D.dxf

      Login

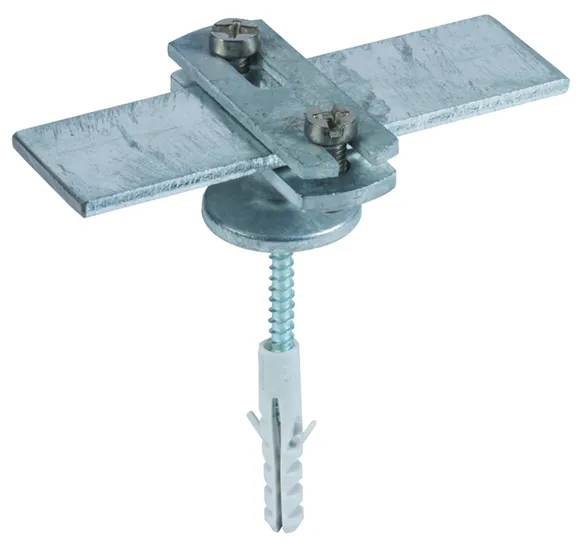

Staffa portafilo con cavallotto, rondella di copertura e filetto interno Fe/tZn
Staffa portafilo con cavallotto e rondella di copertura, unità completa con rondella di copertura per la posa di conduttori piatti
premontata con vite e tassello
Staffa portafilo serraggio Pt: 30 x 3,5 mm
Staffa portafilo filetto: M8
Materiale cavallotto: Fe/tZn
Materiale base fissaggio: ZM
Vite: 5 x 50 mm

Fabbricato: DEHN
Tipo: FBH ZS 30 IGM8 KD8X40STTZN ZG
Art.: 275230
o similare.

Certificati

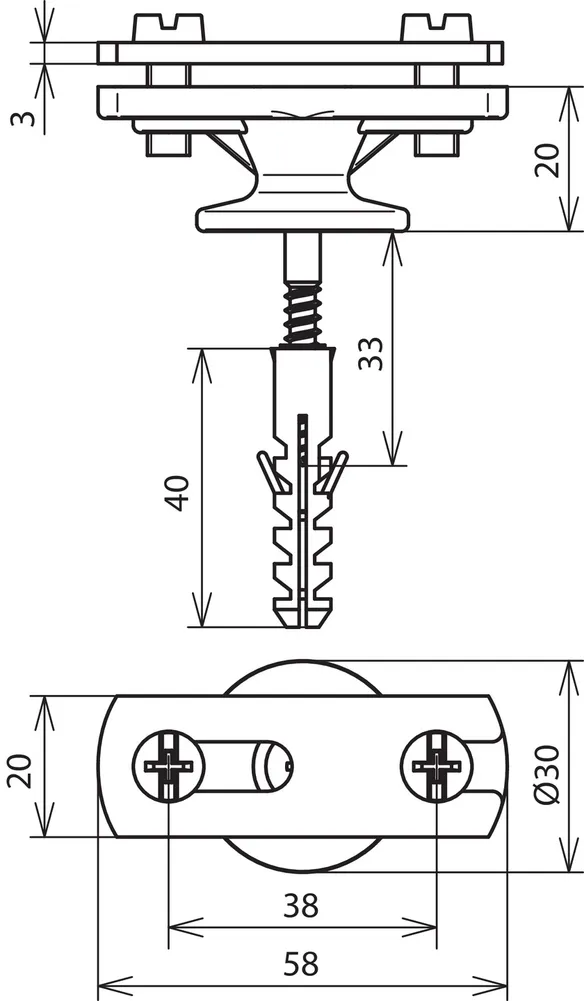

Caratteristiche tecniche

Staffa portafilo serraggio Pt 30 x 3,5 mm
Staffa portafilo filetto M8
Altezza staffa portafilo 20 mm
Materiale cavallotto Fe/tZn
Materiale base fissaggio ZM
Vite ak 5 x 50 mm
Tassello in materiale plastico Ø8 x 40 mm
Riferimento norma CEI EN 62561-4

Prodotto 275230 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275230 è stato aggiunto al carrello.

Apri Web-Shop
