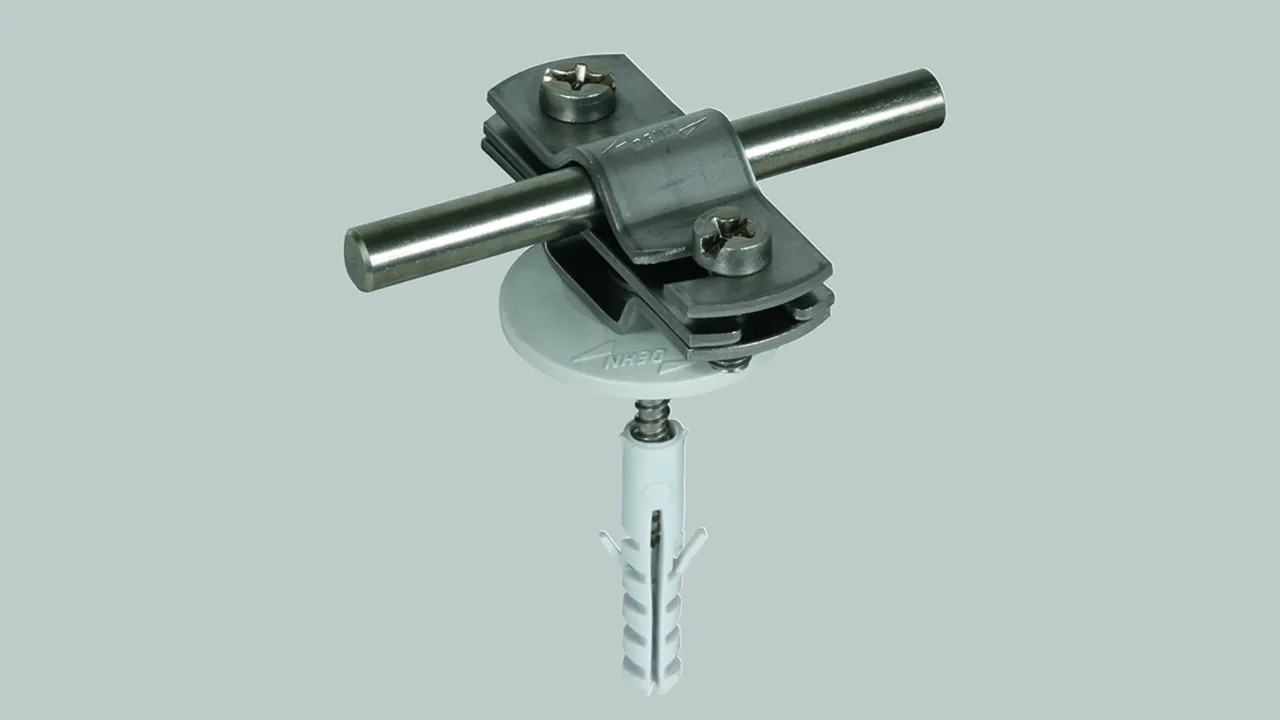

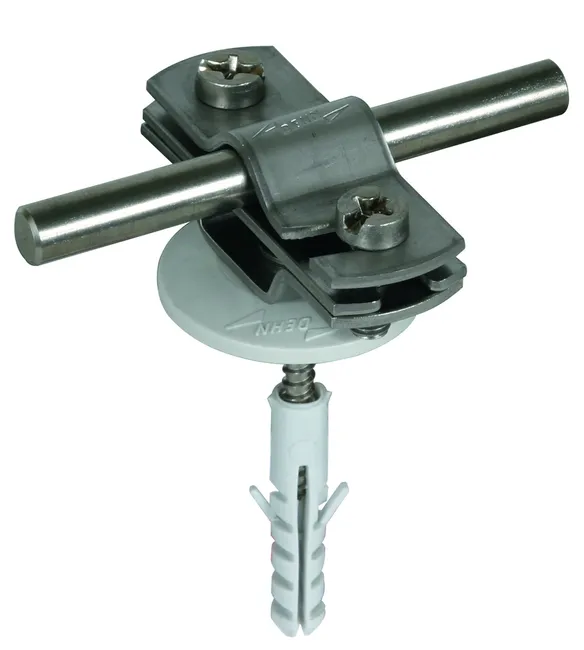

Staffa portafilo con cavallotto - forma costruttiva bassa

Cavallotto a due viti M6, per conduttori tondi e piatti.
Con rondella di copertura in materiale plastico (grigia).

Premontato con vite per legno, rondella di copertura in materiale plastico (grigia) e tassello

1 Prodotto

Art. 286819 LH ZS 7.10 FL30 AS KD8X40 V2A

GTIN (EAN) 4013364085824, Codice doganale (EU): 85389099, Peso lordo: 72.00 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 286819.stp

      Non siete autorizzati per eseguire un download 286819.stp

      Login
    • 286819.igs

      Non siete autorizzati per eseguire un download 286819.igs

      Login
    • 286819.jt

      Non siete autorizzati per eseguire un download 286819.jt

      Login
    • 286819.dwg

      Non siete autorizzati per eseguire un download 286819.dwg

      Login
    • 286819m_D.dxf

      Non siete autorizzati per eseguire un download 286819m_D.dxf

      Login
Staffa portafilo con cavallotto con forma costruttiva piatta INOX
Staffa portafilo con cavallotto con forma costruttiva piatta, cavallotto a due viti M6,
per conduttori tondi e piatti
premontato con vite in legno,
rondella di copertura in materiale plastico e tassello

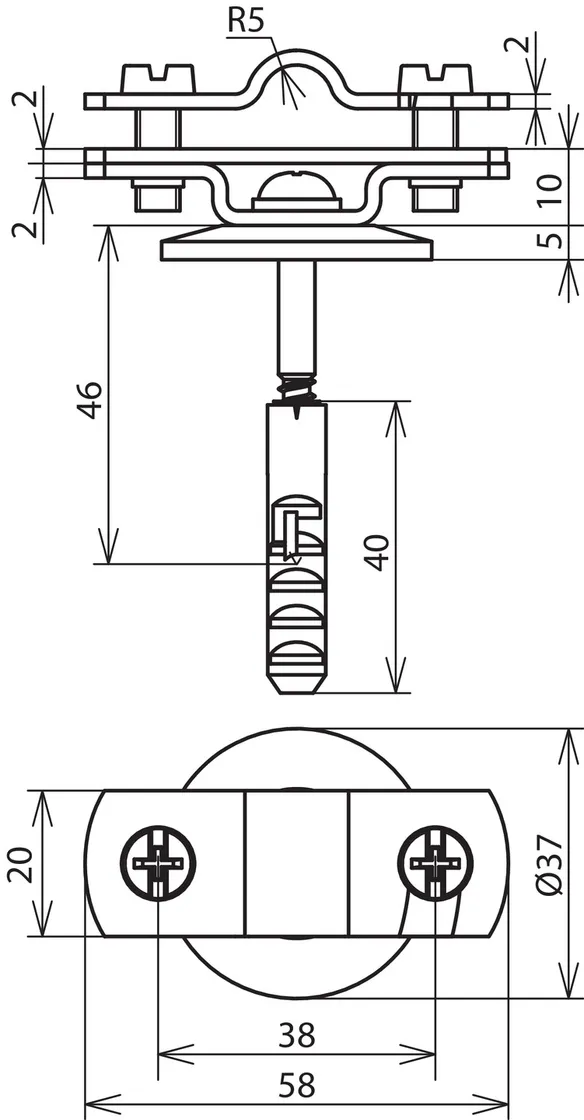

Staffa portafilo serraggio Td: 7-10 mm
Staffa portafilo serraggio Pt: 30 mm
Altezza staffa portafilo: 10 mm
Materiale staffa portafilo: INOX
Vite: 5 x 50 mm

Fabbricato: DEHN
Tipo: LH ZS 7.10 FL30 AS KD8X40 V2A
Art.: 286819
o similare.



Caratteristiche tecniche

Staffa portafilo serraggio Td 7-10 mm
Staffa portafilo serraggio Pt 30 mm
Altezza staffa portafilo 10 mm
Materiale staffa portafilo INOX
Vite ak 5 x 50 mm
Tassello in materiale plastico Ø8 x 40 mm
Riferimento norma CEI EN 62561-4
