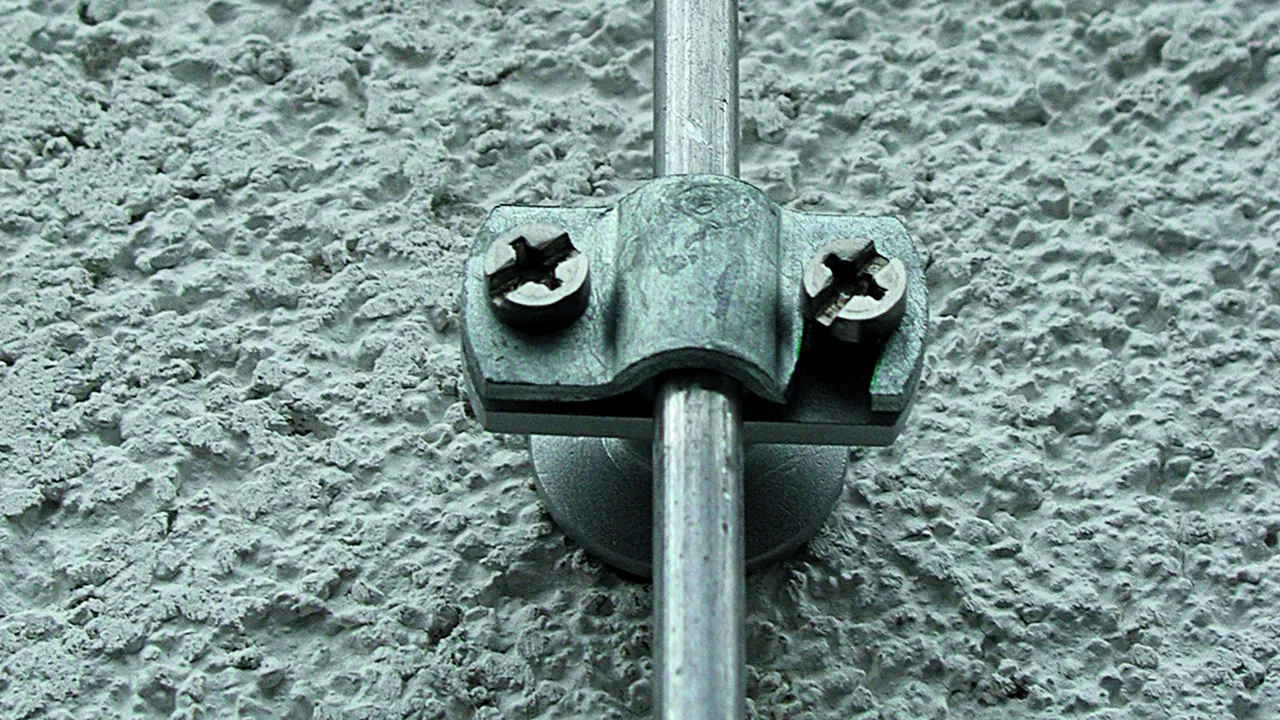

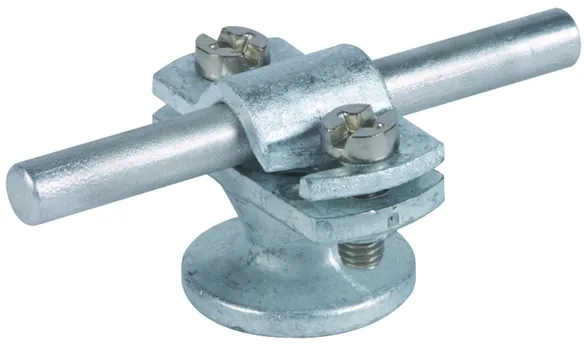

Staffa portafilo con cavallotto e rondella di copertura

Unità completa con rondella di copertura per la posa di conduttori, posa fissa del conduttore.

Con filetto interno M8

1 Prodotto

Art. 275110 LH ZS 7.10 IGM8 STTZN ZG

GTIN (EAN) 4013364095793, Codice doganale (EU): 85389099, Peso lordo: 66.60 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 275110.stp

      Non siete autorizzati per eseguire un download 275110.stp

      Login
    • 275110.igs

      Non siete autorizzati per eseguire un download 275110.igs

      Login
    • 275110.jt

      Non siete autorizzati per eseguire un download 275110.jt

      Login
    • 275110.dwg

      Non siete autorizzati per eseguire un download 275110.dwg

      Login
    • 275110m_D.dxf

      Non siete autorizzati per eseguire un download 275110m_D.dxf

      Login
Staffa portafilo con cavallotto e rondella di copertura (filetto interno M8)
Staffa portafilo, con cavallotto e rondella di copertura
Unità completa con rondella di copertura per la posa di
conduttori, posa fissa del conduttore
Staffa portafilo serraggio Td: 7-10 mm
Materiale cavallotto: Fe/tZn
Materiale base fissaggio: ZM

Fabbricato: DEHN
Tipo: LH ZS 7.10 IGM8 STTZN ZG
Art.: 275110
o similare.

Certificati



Caratteristiche tecniche

Staffa portafilo serraggio Td 7-10 mm
Staffa portafilo filetto M8
Altezza staffa portafilo 20 mm
Materiale cavallotto Fe/tZn
Materiale base fissaggio ZM
Riferimento norma CEI EN 62561-4

Prodotto 275110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275110 è stato aggiunto al carrello.

Apri Web-Shop

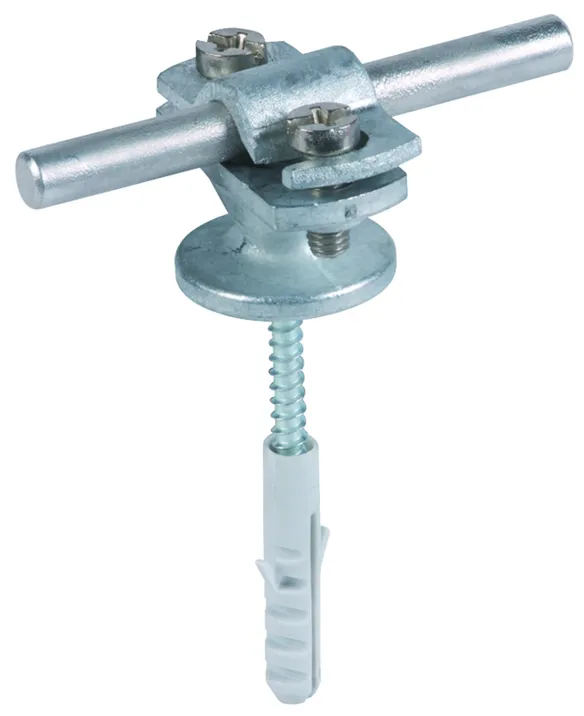

Con filetto interno, premontata con vite e tassello

1 Prodotto

Art. 275160 LH ZS 7.10 KD8X40 STTZN ZG

GTIN (EAN) 4013364095809, Codice doganale (EU): 85389099, Peso lordo: 78.00 g, UM: 50.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 275160.stp

      Non siete autorizzati per eseguire un download 275160.stp

      Login
    • 275160.igs

      Non siete autorizzati per eseguire un download 275160.igs

      Login
    • 275160.jt

      Non siete autorizzati per eseguire un download 275160.jt

      Login
    • 275160.dwg

      Non siete autorizzati per eseguire un download 275160.dwg

      Login
    • 275160m_D.dxf

      Non siete autorizzati per eseguire un download 275160m_D.dxf

      Login

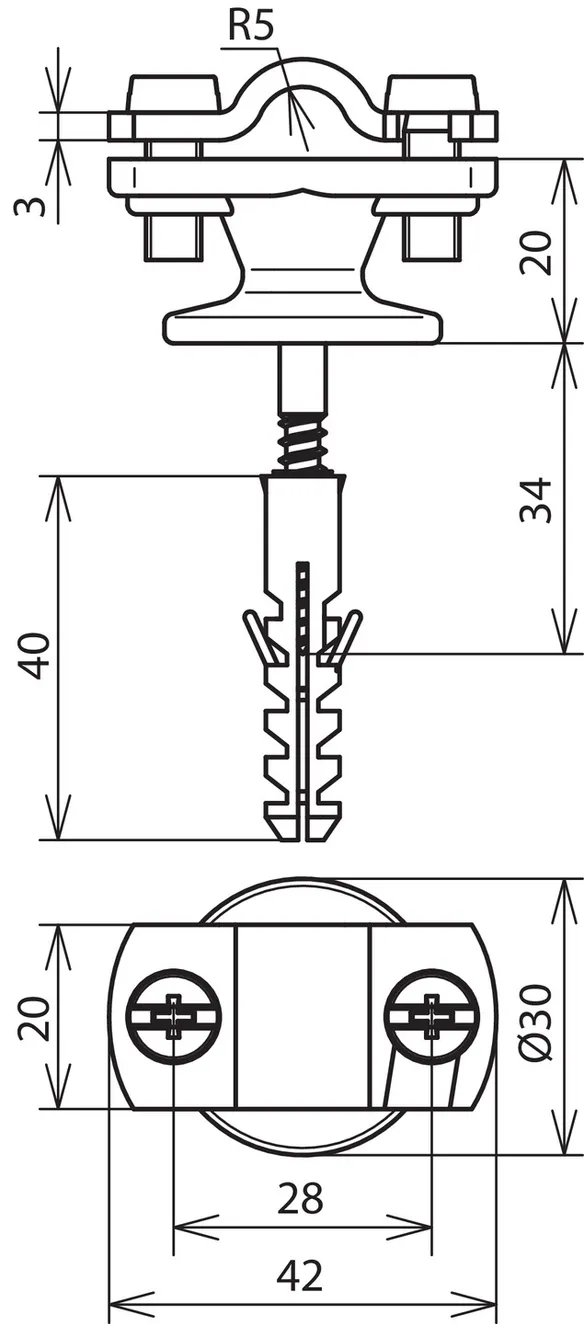

Staffa portafilo con cavallotto e rondella di copertura (filetto interno M8)
Staffa portafilo, con cavallotto e
Rondella di copertura unità completa con
rondella di copertura per la posa di
conduttori, posa fissa del conduttore
premontata con vite e tassello
Staffa portafilo serraggio Td: 7-10 mm
Materiale cavallotto: Fe/tZn
Materiale base fissaggio: ZM
Vite: 5 x 50 mm

Fabbricato: DEHN
Tipo: LH ZS 7.10 KD8X40 STTZN ZG
Art.: 275160
o similare.

Certificati



Caratteristiche tecniche

Staffa portafilo serraggio Td 7-10 mm
Staffa portafilo filetto M8
Altezza staffa portafilo 20 mm
Materiale cavallotto Fe/tZn
Materiale base fissaggio ZM
Vite ak 5 x 50 mm
Tassello in materiale plastico Ø8 x 40 mm
Riferimento norma CEI EN 62561-4

Prodotto 275160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275160 è stato aggiunto al carrello.

Apri Web-Shop

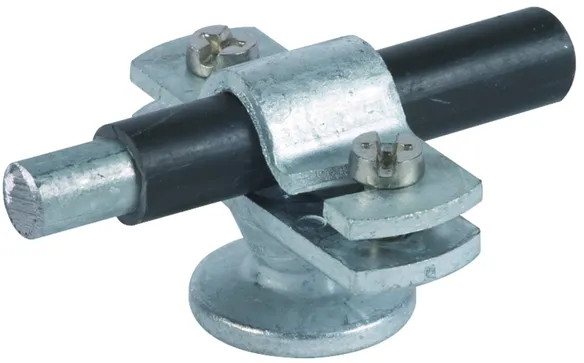

Con filetto interno, p.es. per conduttore tondo con rivestimento in materiale plastico

1 Prodotto

Art. 275113 LH ZS 13 IGM8 STTZN ZG

GTIN (EAN) 4013364095816, Codice doganale (EU): 85389099, Peso lordo: 84.00 g, UM: 50.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 275113.stp

      Non siete autorizzati per eseguire un download 275113.stp

      Login
    • 275113.igs

      Non siete autorizzati per eseguire un download 275113.igs

      Login
    • 275113.jt

      Non siete autorizzati per eseguire un download 275113.jt

      Login
    • 275113.dwg

      Non siete autorizzati per eseguire un download 275113.dwg

      Login
    • 275113m_D.dxf

      Non siete autorizzati per eseguire un download 275113m_D.dxf

      Login
Staffa portafilo con cavallotto e rondella di copertura
Staffa portafilo con cavallotto e rondella di copertura, unità completa con rondella di copertura per la posa di
conduttori tondi con rivestimento in materiale plastico,
posa fissa del conduttore
Staffa portafilo serraggio Td: 11-13 mm
Materiale cavallotto: Fe/tZn
Materiale base fissaggio: ZM

Fabbricato: DEHN
Tipo: LH ZS 13 IGM8 STTZN ZG
Art.: 275113
o similare.

Certificati



Caratteristiche tecniche

Staffa portafilo serraggio Td 11-13 mm
Staffa portafilo filetto M8
Altezza staffa portafilo 20 mm
Materiale cavallotto Fe/tZn
Materiale base fissaggio ZM

Prodotto 275113 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 275113 è stato aggiunto al carrello.

Apri Web-Shop
