Morsetto Maxi -MV

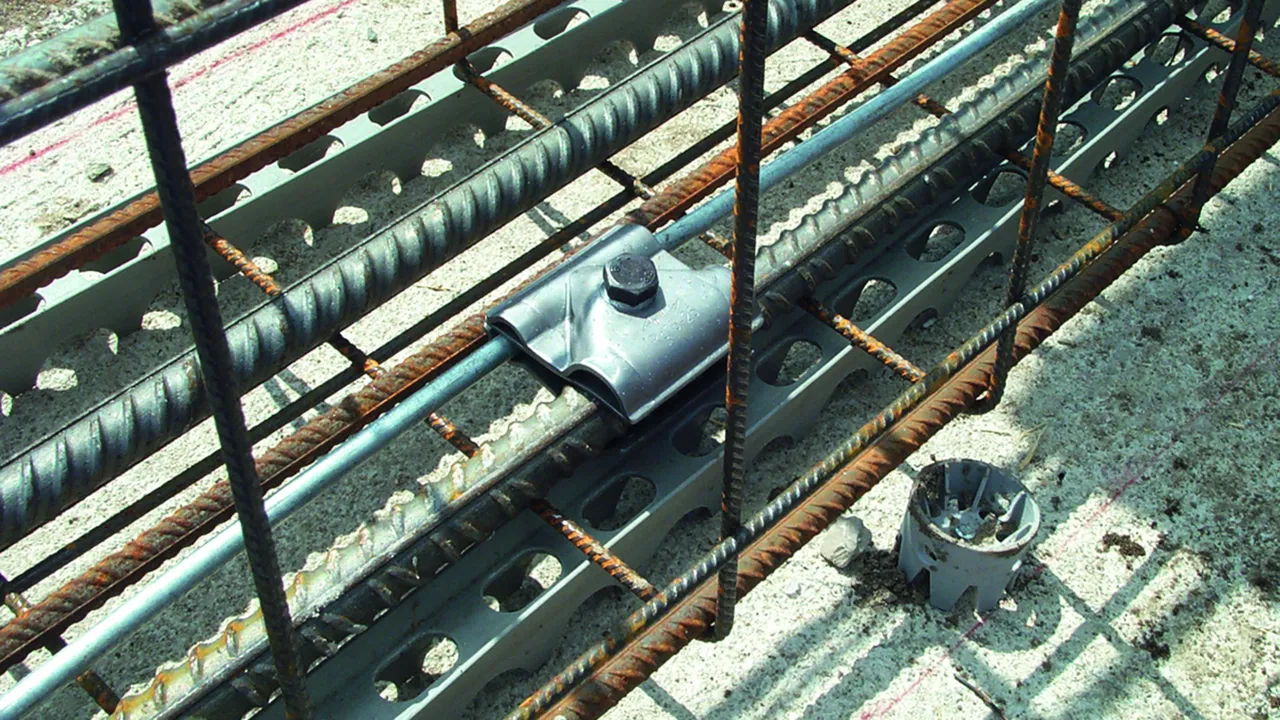

Morsetto di collegamento multiuso "maxi" per l'applicazione universale per connessioni a croce, a "T" e parallele, per la connessione di dispersori di profondità oppure ferri d'armatura; a tre componenti, con filetto nella parte inferiore.

Con vite esagonale

2 Prodotti

Art. 308041 MAMVK 8.16 15.25 STTZN

GTIN (EAN) 4013364056411, Codice doganale: 85359000, Peso lordo: 483.40 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MAXI -MV Fe/tZn
Morsetto MAXI -MV
per il collegamento di ferri d'armatura
con conduttori tondi
nelle connessioni a croce, a "T" e parallele
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-16 / 15-25 mm
Spessore materiale: 3,0 / 2,0 mm
Materiale vite: Fe/tZn
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 6,2 kA

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STTZN
Art.: 308041
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-16 / 15-25 mm
Spessore materiale	3,0 / 2,0 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,2 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-16 / 15-25 mm
Spessore materiale	3,0 / 2,0 mm
Vite	di M12 x 65 mm
Materiale vite	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,2 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 308041 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308041 è stato aggiunto al carrello.

Apri Web-Shop

Art. 308040 MAMVK 8.16 15.25 STBL

GTIN (EAN) 4013364055902, Codice doganale: 85359000, Peso lordo: 462.30 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MAXI -MV Fe/non zincato
Morsetto MAXI -MV
per il collegamento di ferri d'armatura
con conduttori tondi
nelle connessioni a croce, a "T" e parallele
Materiale morsetto: Fe/non zincato
Campo di serraggio Td: 8-16 / 15-25 mm
Spessore materiale: 3,0 / 2,0 mm
Materiale vite: Fe/non zincato
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 10,2 kA
Omologazione: UL 467

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STBL
Art.: 308040
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/non zincato
Campo di serraggio Td	8-16 / 15-25 mm
Spessore materiale	3,0 / 2,0 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Omologazione	UL 467
*) Per l'attribuzione precisa vedi certificato di prova.

Materiale morsetto	Fe/non zincato
Campo di serraggio Td	8-16 / 15-25 mm
Spessore materiale	3,0 / 2,0 mm
Vite	di M12 x 65 mm
Materiale vite	Fe/non zincato
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Omologazione	UL 467
*) Per l'attribuzione precisa vedi certificato di prova.

Prodotto 308040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308040 è stato aggiunto al carrello.

Apri Web-Shop

Con momento torcenre definito

Versione come l’art. n. 308 041, ma con vite in acciaio inox (V2A) con momento torcente di precarico 35 +/- 3 Nm, anziché la vite UNI EN ISO 4017 Fe/tZn (Vite a testa esagonale con gambo interamente filettato)

Affidabile qualità di montaggio grazie alla coppia costante e alla forza di serraggio definita
Facile da montare: non è necessaria la chiave dinamometrica
Enorme risparmio di tempo rispetto alla saldatura esotermica
Assenza del fumo di saldatura, pericoloso e nocivo per l’installatore
Nessun rischio per l’ambiente

1 Prodotto

Art. 308044 MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P

GTIN (EAN) 4013364522992, Codice doganale: 85359000, Peso lordo: 479.50 g, UM: 20.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto MAXI -MV Fe/tZn
Morsetto MAXI -MV
con vite di pecarico
per il collegamento di ferri d'armatura
con conduttori tondi
nelle connessioni a croce, a "T" e parallele

Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-16 / 15-25 mm
Spessore materiale: 3,0 / 2,0 mm
Materiale vite: INOX
Corrente di corto circuito (AC 50 Hz / DC): 6,2 kA

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P
Art.: 308044
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	Fe/tZn
Campo di serraggio Td	8-16 / 15-25 mm
Spessore materiale	3,0 / 2,0 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,2 kA

Prodotto 308044 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 308044 è stato aggiunto al carrello.

Apri Web-Shop
