Conduttura HVI power

Conduttura isolata resistente all’alta tensione, per il rispetto della distanza di sicurezza dalle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3).

Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 90 cm (in aria) oppure s ≤ 180 cm (in muratura).

Con una sola calata è quindi possibile realizzare le seguenti lunghezze massime della conduttura, a seconda della classe dell’impianto parafulmine (LPS):
LPS I max. 11,25 m
LPS II max. 15,0 m
LPS III/IV max. 22,50 m

La conduttura HVI power long soddisfa i requisiti della norma DIN IEC/TS 62561-8 (VDE V 0185-561-8).
Occorre rispettare la temperatura d’esercizio da -5 a +40 °C e il campo di temperatura permanente (in caso di posa fissa) compreso fra -30 e +70 °C.

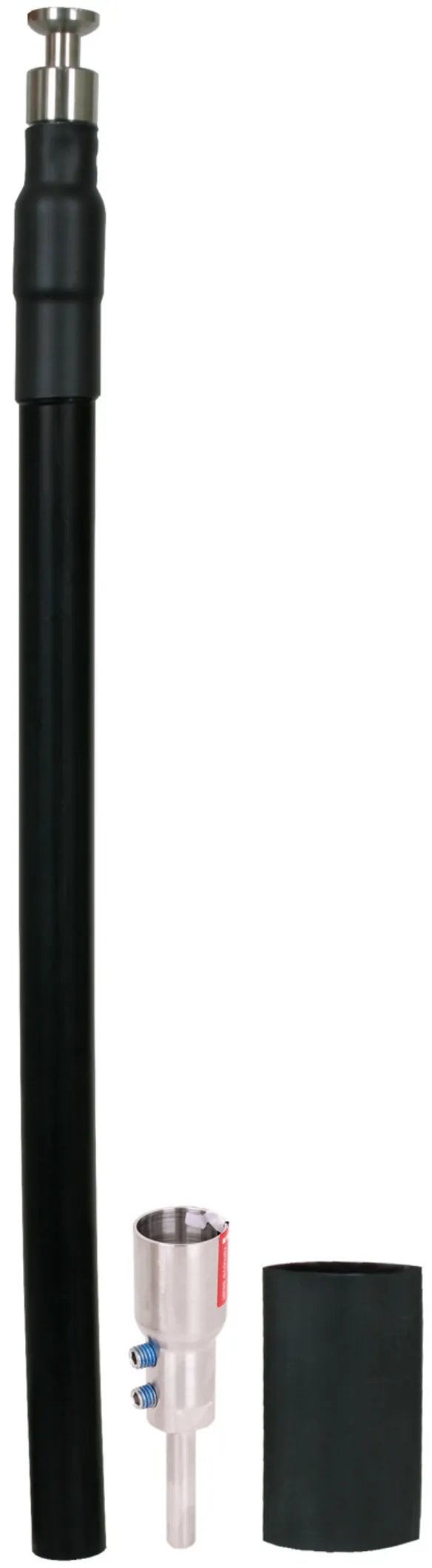

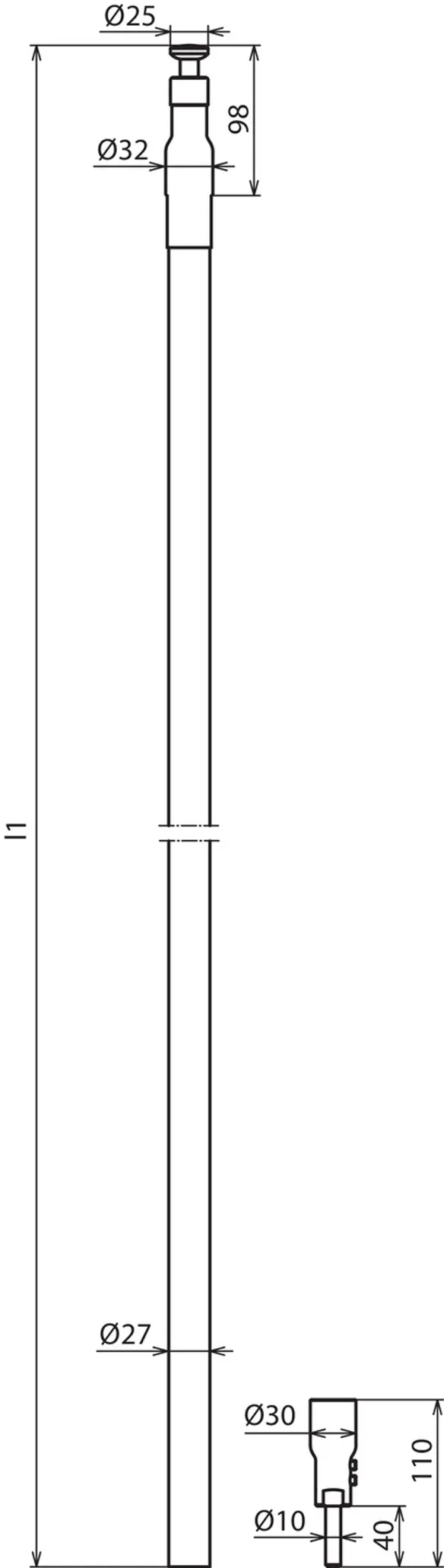

Conduttura HVI power (preassemblata posa interna al tubo)

Con un elemento terminale e un elemento di collegamento (compreso sciolto nella formitura).
Ordine minimo 6 m, indicare la lunghezza desiderata nell'ordine (multipli di 0,5 m).

1 Prodotto

Art. 819160 HVI P RIV 90 27 L6M SW

GTIN (EAN) 4013364152298, Codice doganale (EU): 85446010, Peso lordo: 5.47 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 819160.stp

      Non siete autorizzati per eseguire un download 819160.stp

      Login
    • 819160.igs

      Non siete autorizzati per eseguire un download 819160.igs

      Login
    • 819160.jt

      Non siete autorizzati per eseguire un download 819160.jt

      Login
    • 819160.dwg

      Non siete autorizzati per eseguire un download 819160.dwg

      Login
    • 819160m_D.dxf

      Non siete autorizzati per eseguire un download 819160m_D.dxf

      Login
Conduttura HVI power (preassemblata posa interna al tubo)
Conduttura HVI power isolata resistente all'alta
tensione per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Per l'impiego fino a una distanza di sicurezza equivalente
s ≤ 90 cm (in aria) o s ≤ 180 cm (materiale solido)
Conduttura HVI power (preassemblata posa interna al tubo)
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P RIV 90 27 L6M SW
Art.: 819160
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Ordine minimo 6 m
Ordine massimo 35 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819160 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819160 è stato aggiunto al carrello.

Apri Web-Shop

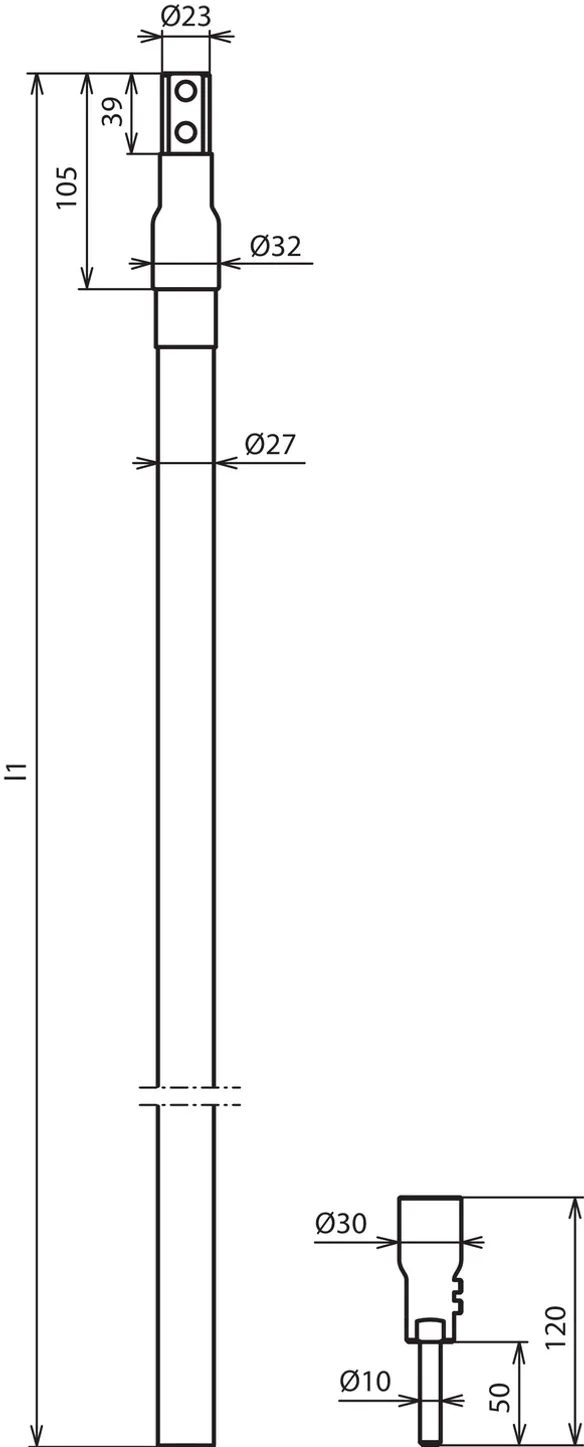

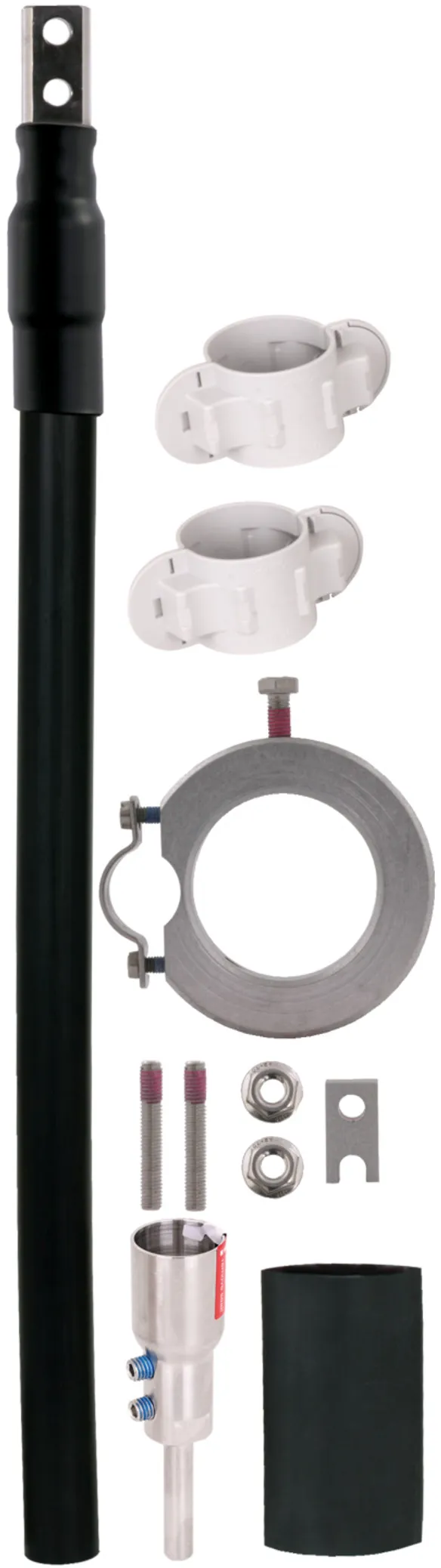

Conduttura HVI power (preassemblata posa interna al tubo) per tubo portante HVI power in PRFV / Al

Conduttura HVI power preassemblata per posa interna al tubo con un elemento terminale e un elemento di connessione (compreso sciolto nella fornitura).
Elemento di connessione della conduttura HVI power sui tubi portanti HVI power in PRFV / Al costituito da barra filettata, elemento di connessione, tubo termorestringente e anello di fissaggio con una staffa portafilo a fessura (Ø27 mm) per la zona terminale (compresa una fascetta).
Lunghezza minima d'ordine 6 m, indicare lunghezza cavo in fase d'ordine (multipli di 0,5 m).

1 Prodotto

Art. 819165 HVI P RAV 90 27 L6M SW

GTIN (EAN) 4013364272224, Codice doganale (EU): 85446010, Peso lordo: 6.28 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Conduttura HVI power (preassemblata posa interna al tubo) per tubo portante HVI power in PRFV / Al
Conduttura HVI power isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici secondo CEI EN 62305-3 (CEI 81-10/3)
Per l'impiego fino a una distanza di sicurezza equivalente
s ≤ 90 cm (in aria) o s ≤ 180 cm (materiale solido)
Conduttura HVI power (preassemblata posa interna al tubo)
per tubo portante HVI power in PRFV / Al
Stabilizzato ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P RAV 90 27 L6M SW
Art.: 819165
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Ordine minimo 6 m
Ordine massimo 35 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819165 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819165 è stato aggiunto al carrello.

Apri Web-Shop

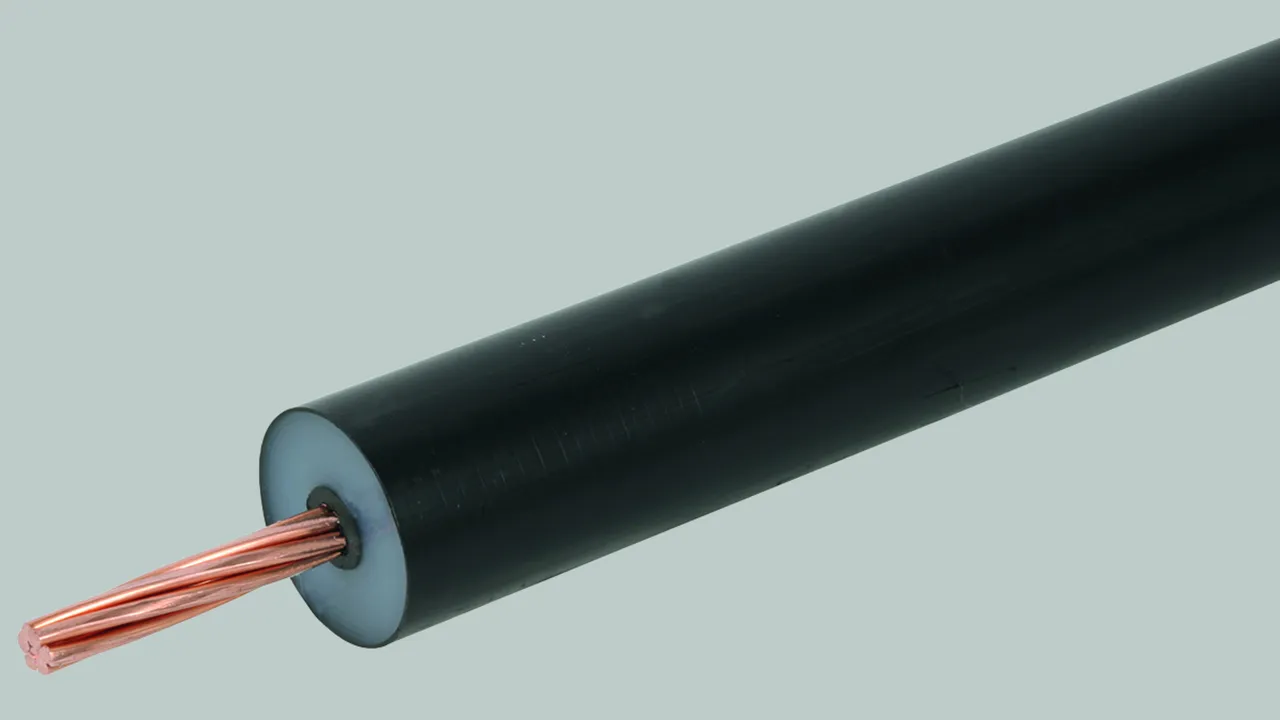

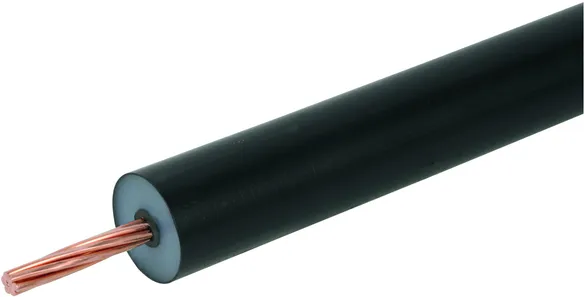

Conduttura HVI power long (merce su bobina)

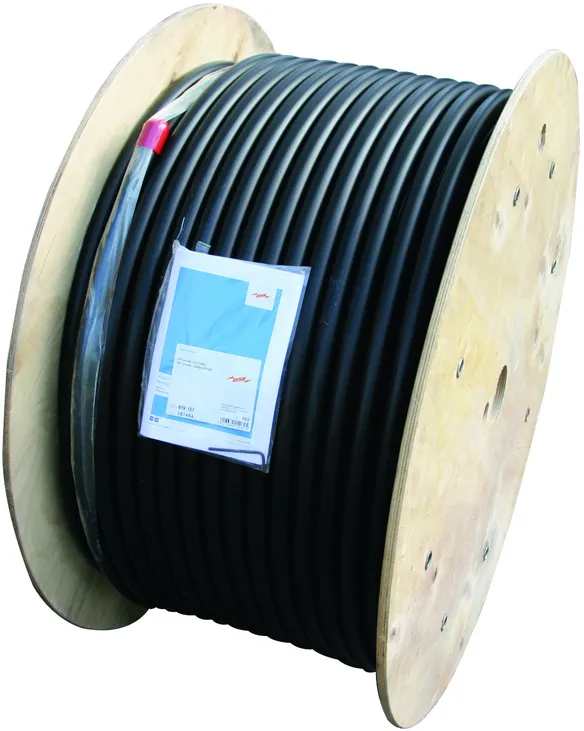

La conduttura HVI power long per l'assemblaggio in loco viene fornita con una lunghezza di 100 m su una bobina a perdere in legno compensato (diametro circa 900 mm, larghezza circa 485 mm) inclusa una chiave a brugola.

1 Prodotto

Art. 819137 HVI P LO 90 27 L100M SW

GTIN (EAN) 4013364152625, Codice doganale (EU): 85446010, Peso lordo: 854.00 g/m, UM: 100.00 m

Immagini

Maggior informazioni

Conduttura HVI®power long (merce su bobina)
Conduttura HVI®power
Conduttura isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza
verso corpi metallici in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 90 cm (in aria)
o s ≤ 180 cm (muratura).
Stabilizzata ai raggi UV e resistente alle intemperie
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO 90 27 L100M SW
Art.: 819137
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819137 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819137 è stato aggiunto al carrello.

Apri Web-Shop

Conduttura HVI power long (tagliata)

Conduttura HVI power long tagliata per l'assemblaggio in loco. La conduttura viene fornita con l'Art. 819 163 in blocco o con l'Art. 819 161 come merce su bobina.
Indicare la lunghezza della conduttura al momento dell'ordine (multipli di 0,5 m).

2 Prodotti

Art. 819163 HVI P LO 90 27 L6...35M SW

GTIN (EAN) 4013364280199, Codice doganale (EU): 85446010, Peso lordo: 5.65 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Conduttura HVI power long (tagliata) colore nero
Conduttura HVI power isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 90 cm (in aria)
o s ≤ 180 cm (muratura)
Stabilizzata ai raggi UV e resistente alle intemperie
Conduttura tagliata 6,0 - 35,0 m
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO 90 27 L6...35M SW
Art.: 819163
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Ordine minimo 6 m
Ordine massimo 35 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819163 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819163 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819161 HVI P LO 90 27 L36...80M SW

GTIN (EAN) 4013364281646, Codice doganale (EU): 85446010, Peso lordo: 35.40 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Conduttura HVI power long (tagliata) colore nero
Conduttura HVI power isolata resistente all'alta tensione
per il rispetto della distanza di sicurezza verso
corpi metallici in accordo a CEI EN 62305-3 (CEI 81-10/3)
Distanza di sicurezza equivalente s ≤ 90 cm (in aria)
o s ≤ 180 cm (muratura).
Stabilizzato ai raggi UV e resistente alle intemperie
Conduttura tagliata 36,0 - 80,0 m
Materiale conduttore: Cu
Materiale isolamento: PE
Materiale rivestimento: PE
Diametro Ø conduttura: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO 90 27 L36...80M SW
Art.: 819161
o similare.

Certificati



Caratteristiche tecniche

Materiale conduttore Cu
Materiale isolamento PE
Materiale rivestimento PE
Colore conduttura nero ●
Diametro Ø conduttura 27 mm
Ordine minimo 36 m
Ordine massimo 80 m
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)
