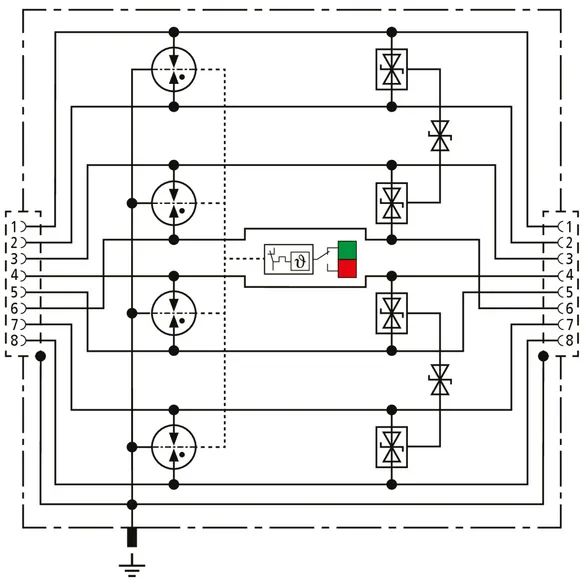

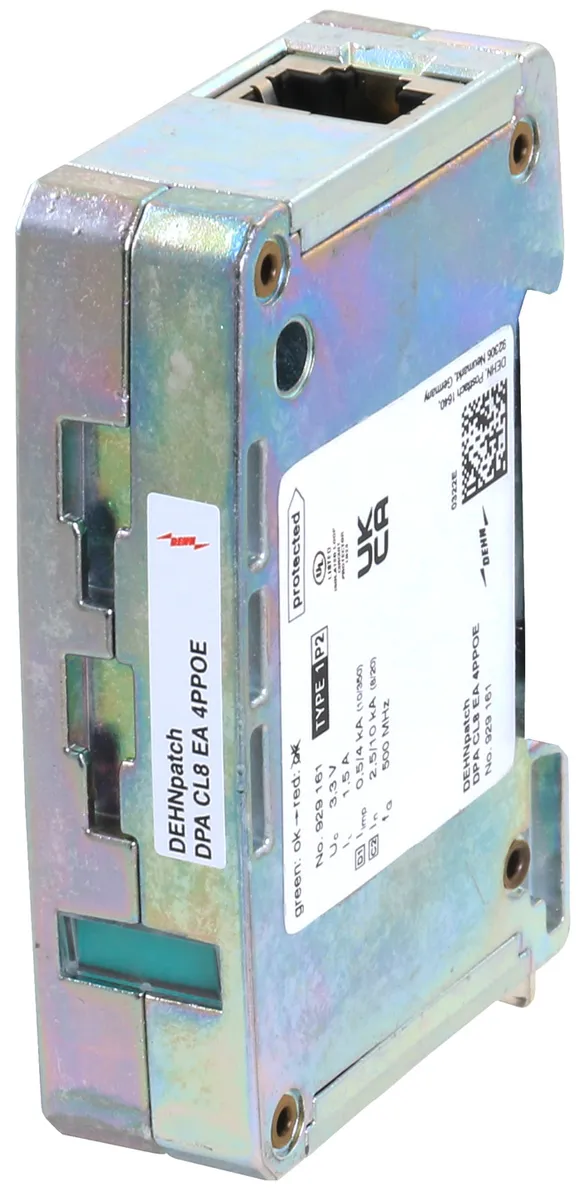

DEHNpatch limitatore per reti dati e applicazioni Ethernet

Cavo patch con protezione da sovratensioni
CAT 6 secondo ISO/ IEC 11801
CAT 6A nel channel secondo ANSI/TIA/EIA-568
Conforme a Power over Ethernet IEEE 802.3 (fino a PoE++ / 4PPoE)

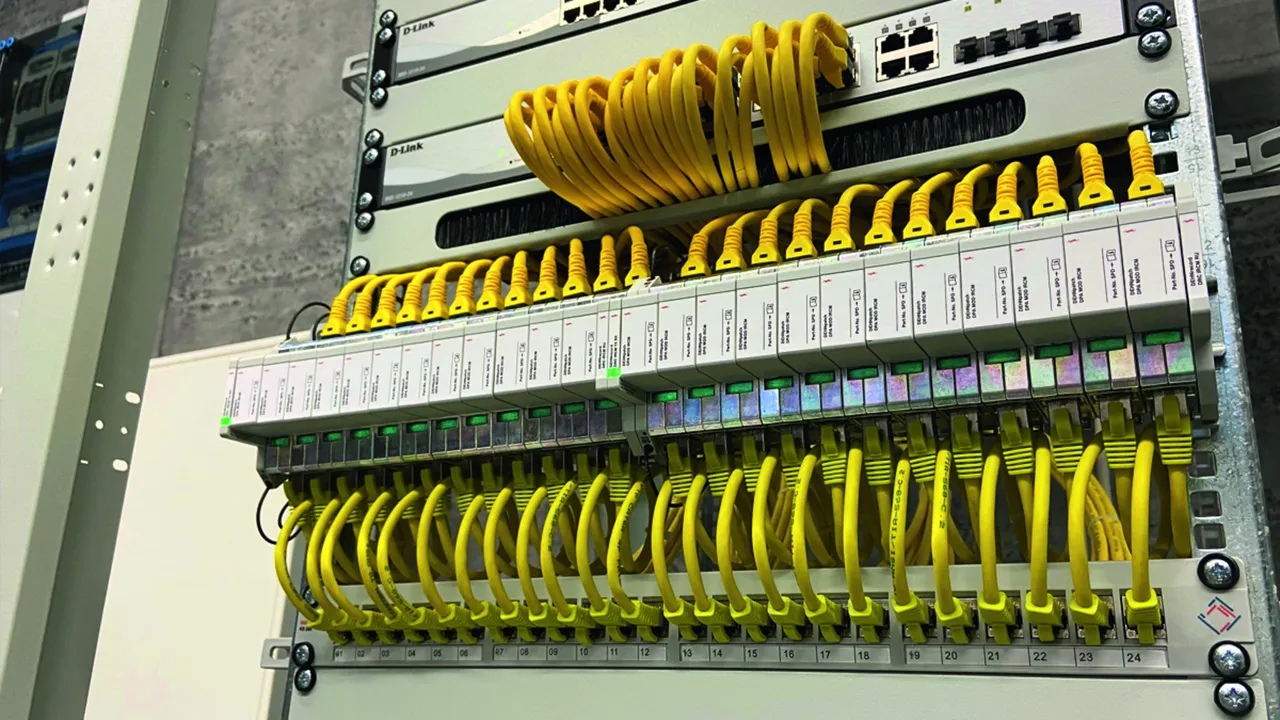

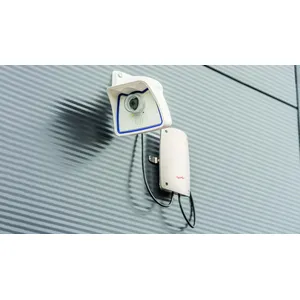

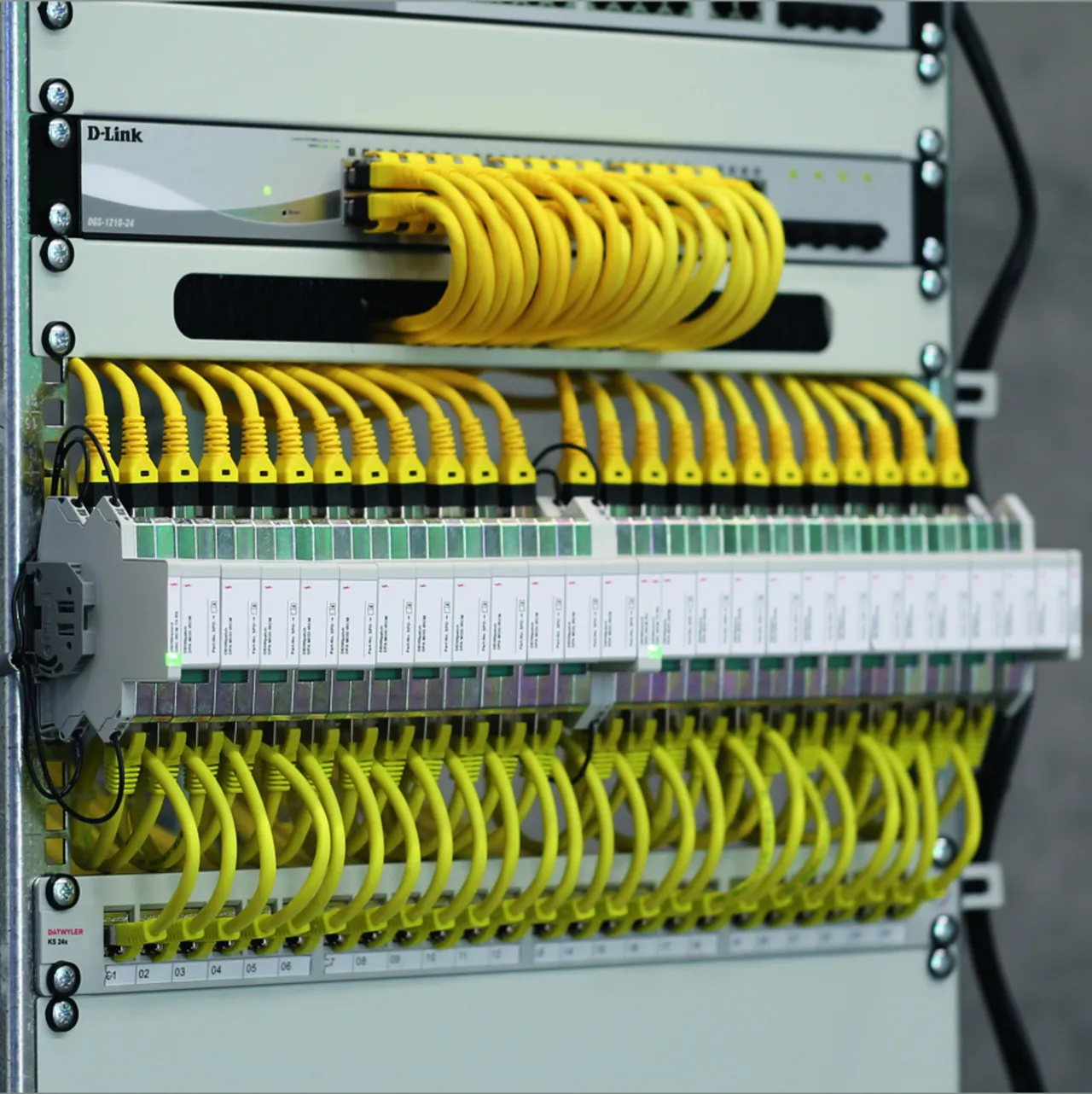

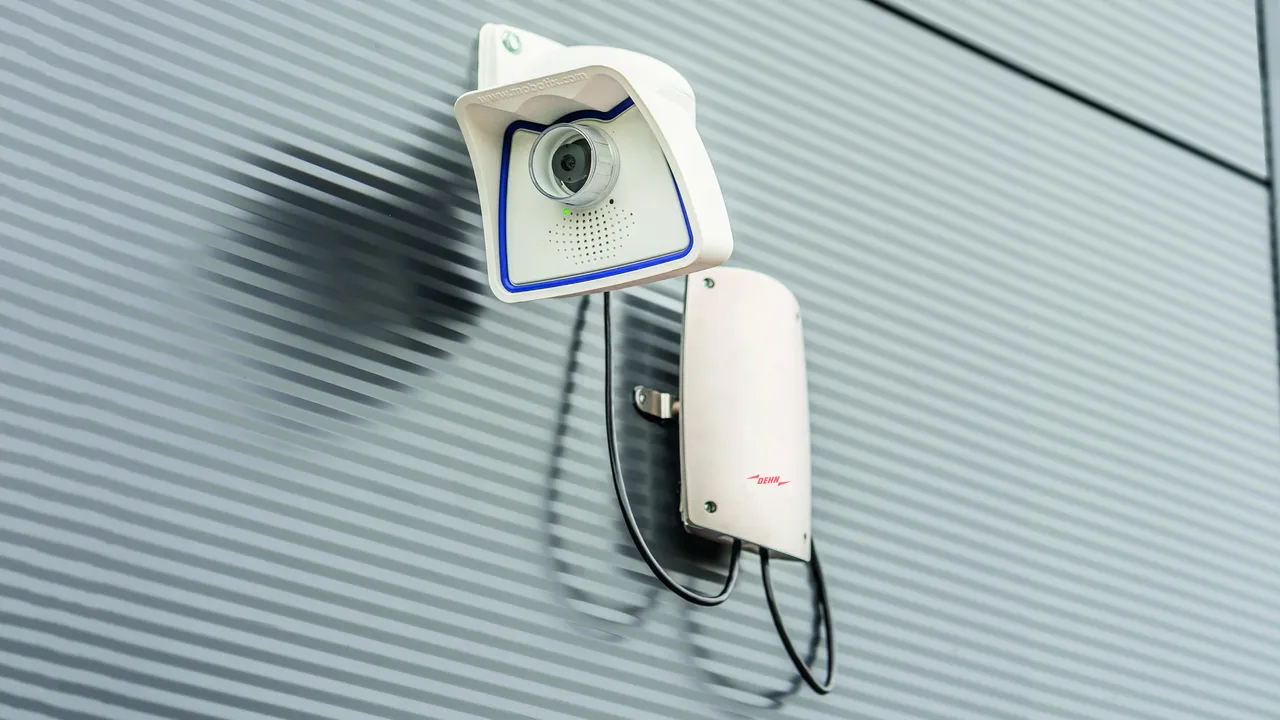

Variante IP66 per applicazioni all'esterno
È possibile aumentare la dotazione in qualsiasi momento

Details

Adatto per l'esterno con livello di protezione IP66.

lorem ipsum — Adatto per l'esterno con livello di protezione IP66.

Prese di collegamento RJ45, completamente schermate.

Set di montaggio (guide profilate, perni distanziatori) per spazi di montaggio da 19” come accessorio.

Come variante patch-panel, completamente schermata.

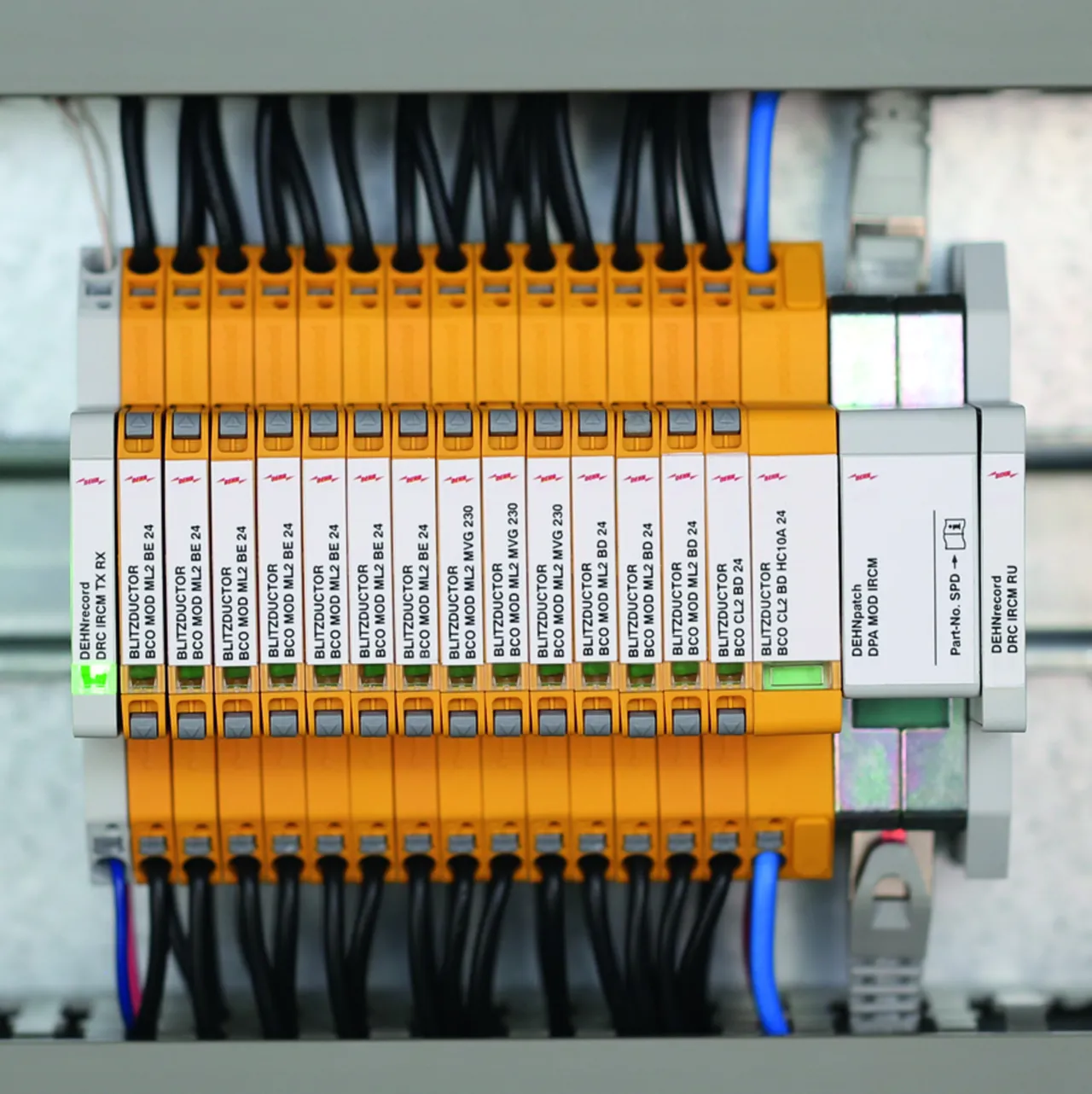

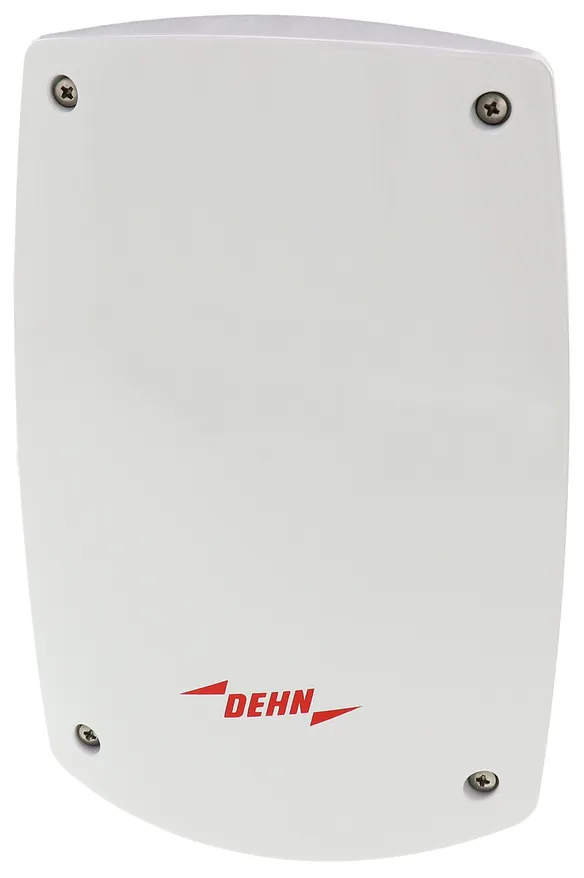

DPA CLE IP66

Limitatore di sovratensione universale per applicazioni GBit Ethernet, Power over Ethernet (conforme a IEEE 802.3 fino a PoE++ / 4PPoE) e applicazioni simili in assemblaggi strutturati fino alle classe E in ambiente interno ed esterno in un involucro IP66 per la protezione da penetrazione di polvere e spruzzi d’acqua. Protezione di tutte le coppie di fili con efficienti scaricatori a gas e di una matrice di filtro determinata per coppia di fili. Soluzione per la protezione da sovratensioni completamente schermata con connettori RJ45. Supporto universale di montaggio per il montaggio a scelta su palo o a parete.

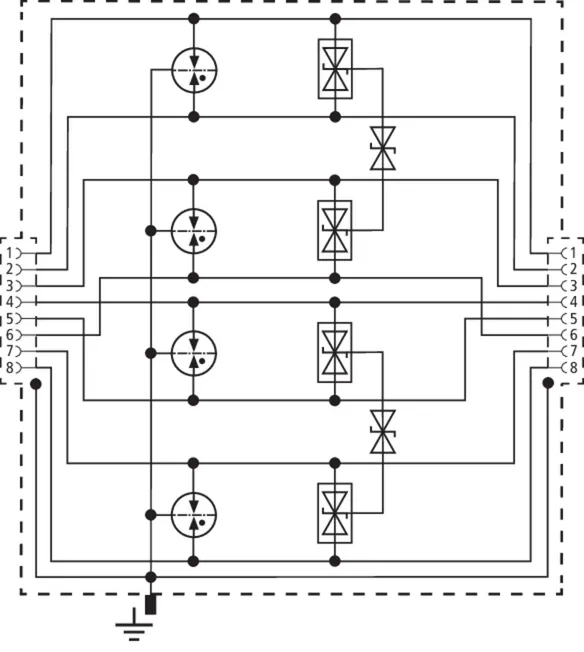

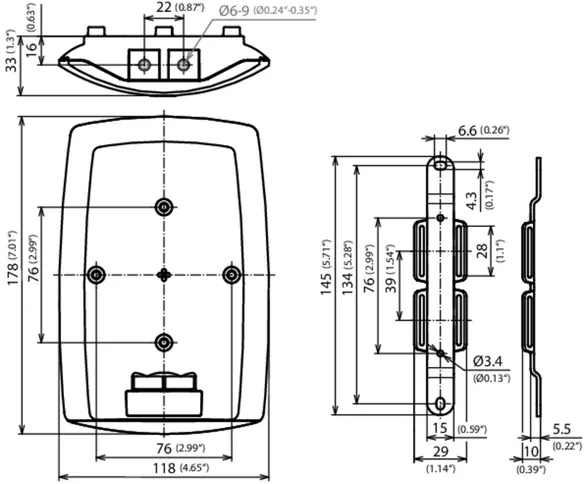

Accessori esterni: nastri per montaggio su palo

1 Prodotto

Art. 929221 DPA CLE IP66

GTIN (EAN) 4013364342866, Codice doganale: 85363010, Peso lordo: 745.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNpatch DPA M CLE IP66
Limitatore per esterni per applicazioni GBit Ethernet,
Power over Ethernet (bis PoE++ / 4PPoE) e simili
applicazioni in involucro completamente schermato IP66
Tipo 2 / P1
DEHNpatch CLE IP66, provato secondo
CEI EN 61643-21, per impiego
universale secondo EN 50173
per tutti i servizi di dati fino a 60 V DC (PoE++/4PPoE)
per la protezione di 4 coppie di fili
di passaggi di rete di dati
attraverso connettori RJ 45, per l'impiego
all'interno e all'esterno
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 4 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale: 10 kA

Fabbricato: DEHN
Tipo: DPA CLE IP66
Art.: 929221
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC coppia-coppia (PoE) (U_c )	60 V
Corrente nominale (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	0,8 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	4 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
Frequenza limite (f_G )	250 MHz
Grado di protezione (con cavi collegati)	IP 66
Collegamento ingresso / uscita	presa RJ45 / presa RJ45
Omologazioni	UL, CSA, EAC

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa AC (U_c )	6 V
Tensione massima continuativa DC coppia-coppia (PoE) (U_c )	60 V
Corrente nominale (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	0,8 kA
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	4 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	400 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 170 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 600 V
Livello di protezione coppia-coppia con I_n C2 (PoE) (U_P )	≤ 120 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 180 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione coppia-coppia con 1 kV/µs C3 (PoE) (U_P )	≤ 120 V
Frequenza limite (f_G )	250 MHz
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (con cavi collegati)	IP 66
Montaggio su	palo/parete
Collegamento ingresso / uscita	presa RJ45 / presa RJ45
Occupazione	1/2, 3/6, 4/5, 7/8
Messa a terra tramite	involucro con supporto palo/parete
Materiale involucro	alluminio, pressofusione, rivestito al nichel
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL, CSA, EAC
Accessori esterni	nastri per montaggio su palo

Prodotto 929221 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929221 è stato aggiunto al carrello.

Apri Web-Shop

DPA M CAT6

Limitatore di sovratensione universale per Ethernet, Power over Ethernet (conforme a IEEE 802.3 fino a PoE++ / 4PPoE) e applicazioni simili in sistemi di cablaggio universale della CAT 6 oppure secondo Classe E_A fino a 500 MHz. Completamente schermato con linea patch per il montaggio su guida profilata (fino a 10 Gbit Ethernet).

1 Prodotto

Art. 929100 DPA M CAT6 RJ45S 48

GTIN (EAN) 4013364102170, Codice doganale: 85363010, Peso lordo: 244.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

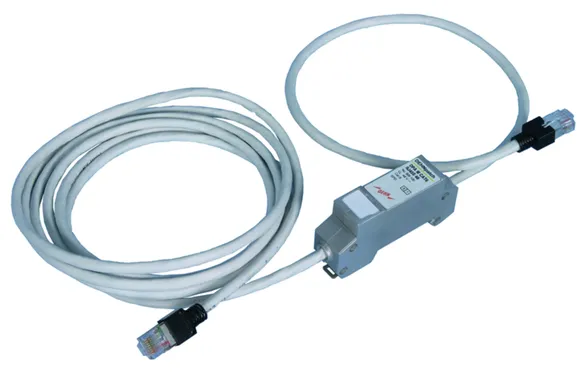

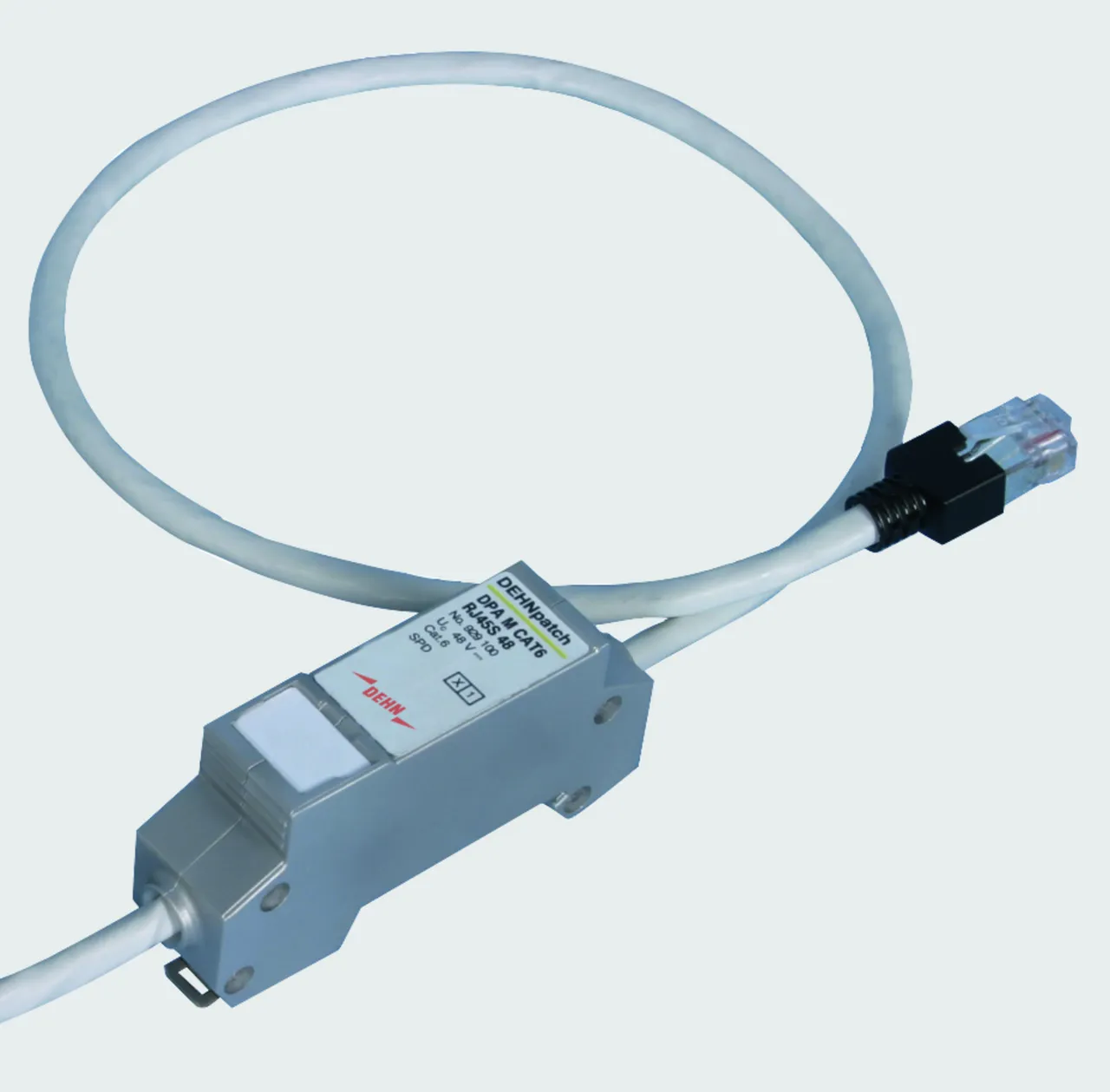

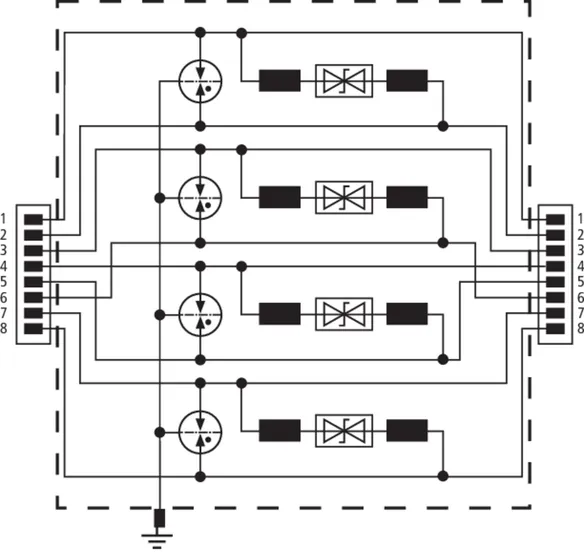

Limitatore di sovratensione cavo Patch DEHNpatch DPA M CAT 6 RJ45S 48
Limitatore di sovratensione cavo Patch
completamente schermato Cat. 6 Tipo 2 / P1
DEHNpatch M, provato secondo
CEI EN 61643-21 e ISO/IEC 11801,
per impiego universale secondo EN 50173
per tutti i servizi di dati fino a 57 V DC
per la protezione di 4 coppie di fili
di passaggi di rete di dati
attraverso connettori RJ 45, per applicazioni
in distributori e posizione singola,
lunghezza totale cavo, larghezza costruttiva 19 mm.

Tensione massima continuativa DC: 48 V
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale: 10 kA

Fabbricato: DEHN
Tipo: DPA M CAT6 RJ45S 48
Art.: 929100
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_c )	48 V
Tensione massima continuativa DC coppia-coppia (PoE) (U_c )	57 V
Corrente nominale (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
Frequenza limite (f_G )	250 MHz
Collegamento ingresso / uscita	cavo di collegamento RJ45 / cavo di collegamento RJ45
Omologazioni	GHMT, EAC

Classe SPD	T
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_c )	48 V
Tensione massima continuativa AC (U_c )	34 V
Tensione massima continuativa DC coppia-coppia (PoE) (U_c )	57 V
Corrente nominale (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (PoE) (I_n )	150 A
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 190 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 600 V
Livello di protezione coppia-coppia con I_n C2 (PoE) (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 145 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione coppia-coppia con 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Frequenza limite (f_G )	250 MHz
Attenuazione tipica con 250 MHz	≤ 2 dB
Capacità filo-filo (C )	≤ 165 pF
Capacità filo-PG (C )	≤ 255 pF
Temperatura d’esercizio (T_U )	-20 °C ... +60 °C
Grado di protezione	IP 20
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	cavo di collegamento RJ45 / cavo di collegamento RJ45
Occupazione	1/2, 3/6, 4/5, 7/8

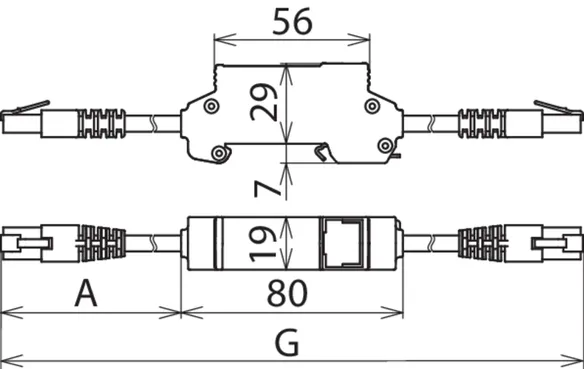

Cavo di collegamento	A = ca. 0,5 m, G = ca. 3 m
Connettore di collegamento	Stewart 39 series
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	zama
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	GHMT, EAC
Classe di trasmissione secondo ISO/IEC 11801	Cat. 6
Classe di trasmissione secondo EN 50173-1	Class E_A
Classe di trasmissione secondo ANSI/TIA/EIA-568	Cat. 6A nel channel
Accessori esterni	materiale di fissaggio

Prodotto 929100 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929100 è stato aggiunto al carrello.

Apri Web-Shop

DEHNpatch Class E

Limitatore di sovratensione universale per Ethernet, Power over Ethernet (conforme a IEEE 802.3 fino a PoE++ / 4PPoE) e applicazioni simili in sistemi di cablaggio universale della Classe E fino a 250 MHz. Protezione di tutte le coppie di fili mediante potenti scaricatori a gas ed una adeguata matrice di filtro per ogni coppia. Completamente schermato per il montaggio su guida profilata (fino a 1 Gbit Ethernet).

1 Prodotto

Art. 929121 DPA M CLE RJ45B 48

GTIN (EAN) 4013364118935, Codice doganale: 85363010, Peso lordo: 122.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

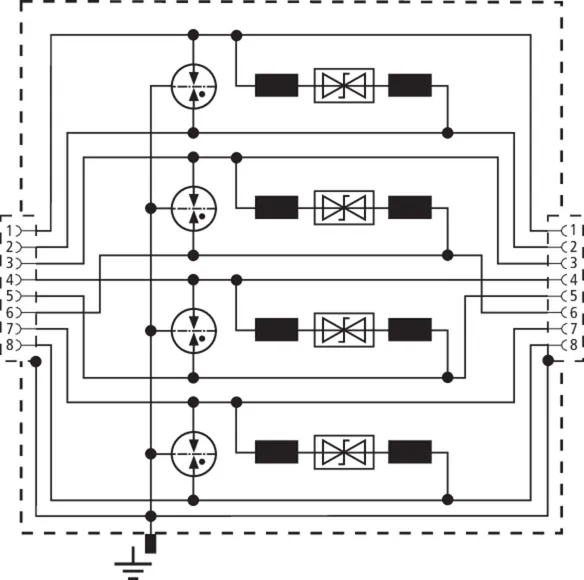

Limitatore di sovratensione DEHNpatch DPA M CLE RJ45B 48 Class E
Limitatore di sovratensione Class E
completamente schermato Tipo 2 / P1
DEHNpatch M, provato secondo
CEI EN 61643-21, per impiego
universale secondo EN 50173
per tutti i servizi di dati fino a 57 V DC
per la protezione di 4 coppie di fili
di passaggi di rete di dati
attraverso connettori RJ 45, per applicazioni
in distributori o posizione singola,

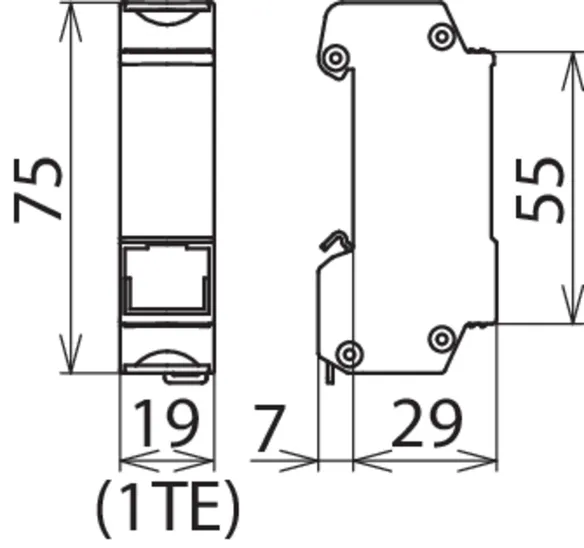

costruzione stretta, larghezza costruttiva 19 mm.

Tensione massima continuativa DC: 48 V
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale: 10 kA

Fabbricato: DEHN
Tipo: DPA M CLE RJ45B 48
Art.: 929121
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	T
Tensione massima continuativa DC (U_c )	48 V
Tensione massima continuativa DC coppia-coppia (PoE) (U_c )	57 V
Corrente nominale (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	0,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
Frequenza limite (f_G )	250 MHz
Collegamento ingresso / uscita	presa RJ45 / presa RJ45
Omologazioni	CSA, UL, EAC

Classe SPD	T
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_c )	48 V
Tensione massima continuativa AC (U_c )	34 V
Tensione massima continuativa DC coppia-coppia (PoE) (U_c )	57 V
Corrente nominale (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	0,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	150 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (PoE) (I_n )	150 A
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 180 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 500 V
Livello di protezione coppia-coppia con I_n C2 (PoE) (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 180 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione coppia-coppia con 1 kV/µs C3 (PoE) (U_P )	≤ 600 V
Frequenza limite (f_G )	250 MHz
Attenuazione tipica con 250 MHz	≤ 3 dB
Capacità filo-filo (C )	≤ 30 pF
Capacità filo-PG (C )	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	presa RJ45 / presa RJ45
Occupazione	1/2, 3/6, 4/5, 7/8
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	zama
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21 / UL 497B
Omologazioni	CSA, UL, EAC
Accessori esterni	materiale di fissaggio

Prodotto 929121 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929121 è stato aggiunto al carrello.

Apri Web-Shop

DEHNpatch Class D

Limitatore di sovratensione universale per Ethernet, Power over Ethernet (conforme a IEEE 802.3 fino a PoE++ / 4PPoE) e applicazioni simili in sistemi di cablaggio universale della Classe D fino a 100 MHz. Protezione di tutte le coppie di fili mediante potenti scaricatori a gas. Adattatore con prese di collegamento e per il montaggio su guida profilata.

1 Prodotto

Art. 929126 DPA M CLD RJ45B 48

GTIN (EAN) 4013364242258, Codice doganale: 85366910, Peso lordo: 102.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

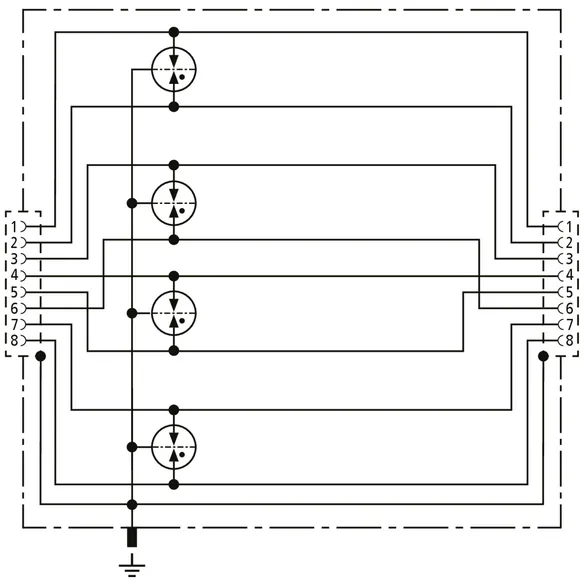

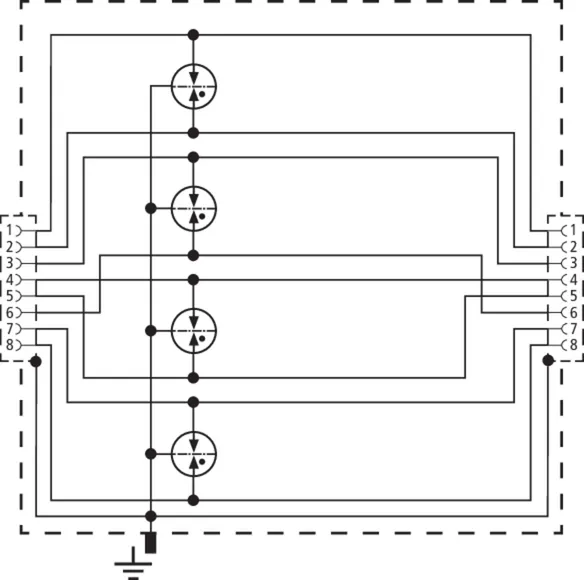

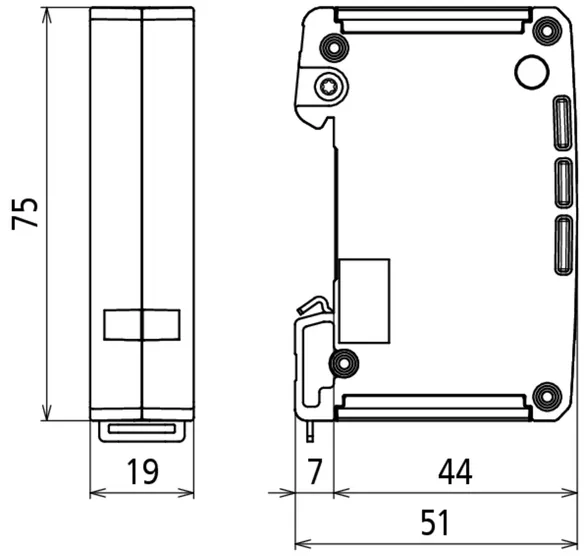

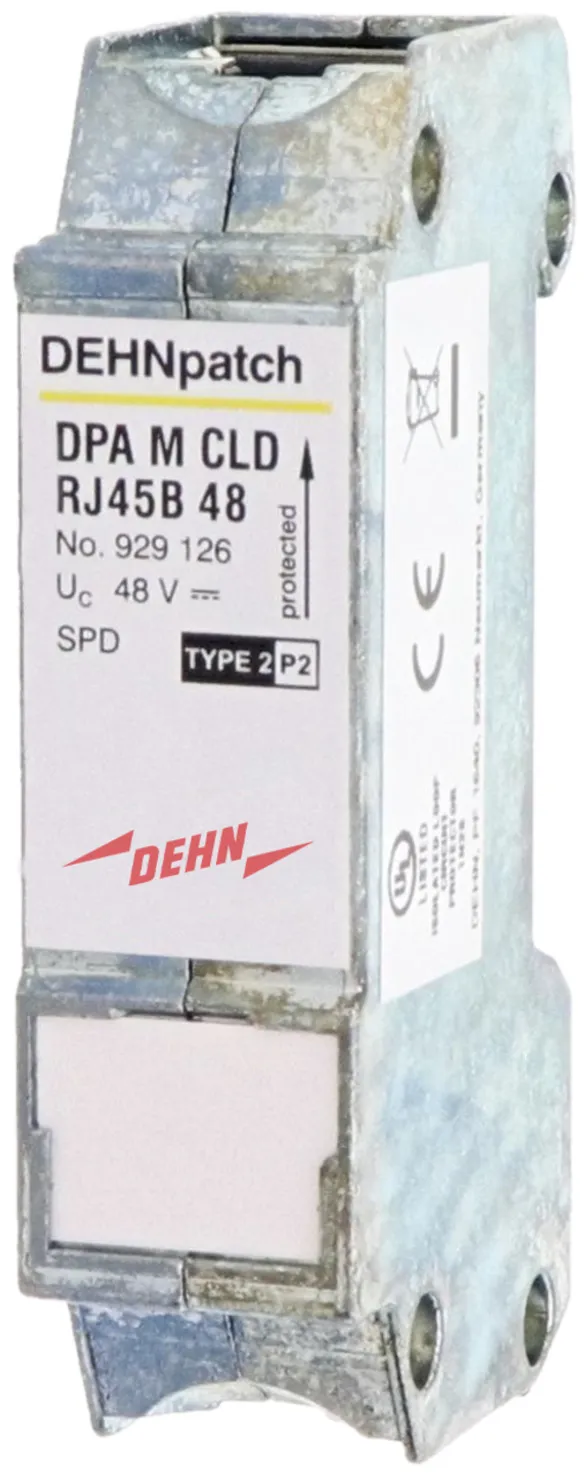

Limitatore di sovratensione DEHNpatch DEHNpatch DPA M CLD RJ45B 48 Class D
Limitatore di sovratensione Class D Tipo 2 / P1
DEHNpatch M, provato secondo
CEI EN 61643-21, per impiego
universale secondo EN 50173
per tutti i servizi di dati fino a 57 V DC
per la protezione di 4 coppie di fili
di passaggi di rete di dati
attraverso connettori RJ 45, per applicazioni
in distributori o posizione singola,
costruzione stretta, larghezza costruttiva 19 mm.
Tensione massima continuativa DC: 48 V
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale: 10 kA

Fabbricato: DEHN
Tipo: DPA M CLD RJ45B 48
Art.: 929126
o similare.

Certificati

Caratteristiche tecniche

Classe SPD	U
Tensione massima continuativa DC (U_c )	48 V
Tensione massima continuativa DC coppia-coppia (PoE) (U_c )	57 V
Corrente nominale (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	0,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
Frequenza limite (f_G )	100 MHz
Collegamento ingresso / uscita	presa RJ45 / presa RJ45
Omologazioni	UL, EAC

Classe SPD	U
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_c )	48 V
Tensione massima continuativa AC (U_c )	34 V
Tensione massima continuativa DC coppia-coppia (PoE) (U_c )	57 V
Corrente nominale (I_L )	1 A
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	0,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (I_n )	1,25 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-PG (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) totale (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-filo (PoE) (I_n )	2,5 kA
Livello di protezione filo-filo con I_nC2 (U_P )	≤ 700 V
Livello di protezione filo-PG con I_nC2 (U_P )	≤ 700 V
Livello di protezione coppia-coppia con I_n C2 (PoE) (U_P )	≤ 900 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 600 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione coppia-coppia con 1 kV/µs C3 (PoE) (U_P )	≤ 700 V
Frequenza limite (f_G )	100 MHz
Attenuazione tipica con 100 MHz	≤ 3 dB
Capacità filo-filo (C )	≤ 10 pF
Capacità filo-PG (C )	≤ 10 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Montaggio su	guida profilata 35 mm secondo EN 60715
Collegamento ingresso / uscita	presa RJ45 / presa RJ45
Occupazione	1/2, 3/6, 4/5, 7/8
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	zama
Colore	lucido
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21 / UL 497B
Omologazioni	UL, EAC

Prodotto 929126 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 929126 è stato aggiunto al carrello.

Apri Web-Shop

DEHNpatch limitatore per reti dati e applicazioni Ethernet

Details

DPA CLE IP66

Art. 929221 DPA CLE IP66

Non siete autorizzati per eseguire un download 929221.stp

Non siete autorizzati per eseguire un download 929221.igs

Non siete autorizzati per eseguire un download 929221.jt

Non siete autorizzati per eseguire un download 929221.dwg

Non siete autorizzati per eseguire un download 929221m_D_US.dxf

Prodotto 929221 è stato aggiunto al blocco note.

Prodotto 929221 è stato aggiunto al carrello.

DPA M CAT6

Art. 929100 DPA M CAT6 RJ45S 48

Non siete autorizzati per eseguire un download 929100.stp

Non siete autorizzati per eseguire un download 929100.igs

Non siete autorizzati per eseguire un download 929100.jt

Non siete autorizzati per eseguire un download 929100.dwg

Non siete autorizzati per eseguire un download 929100m_D.dxf

Prodotto 929100 è stato aggiunto al blocco note.

Prodotto 929100 è stato aggiunto al carrello.

DEHNpatch Class E

Art. 929121 DPA M CLE RJ45B 48

Non siete autorizzati per eseguire un download 929121.stp

Non siete autorizzati per eseguire un download 929121.igs

Non siete autorizzati per eseguire un download 929121.jt

Non siete autorizzati per eseguire un download 929121.dwg

Non siete autorizzati per eseguire un download 929121m_E.dxf

Prodotto 929121 è stato aggiunto al blocco note.

Prodotto 929121 è stato aggiunto al carrello.

DEHNpatch Class D

Art. 929126 DPA M CLD RJ45B 48

Non siete autorizzati per eseguire un download 929121.stp

Non siete autorizzati per eseguire un download 929121.igs

Non siete autorizzati per eseguire un download 929121.jt

Non siete autorizzati per eseguire un download 929121.dwg

Non siete autorizzati per eseguire un download 929121m_E.dxf

Prodotto 929126 è stato aggiunto al blocco note.

Prodotto 929126 è stato aggiunto al carrello.

Impostazioni cookie
