BLITZDUCTOR XT moduli di protezione

Scaricatore combinato per corrente di fulmine/ limitatore di sovratensione
  • Elevata capacità di scarica per interfacce a 2, 3 o 4 fili
  • Portata di corrente di fulmine fino a 10 kA (10/350 μs)
  • Basso livello di protezione, adatto anche per la protezione di utenze finali

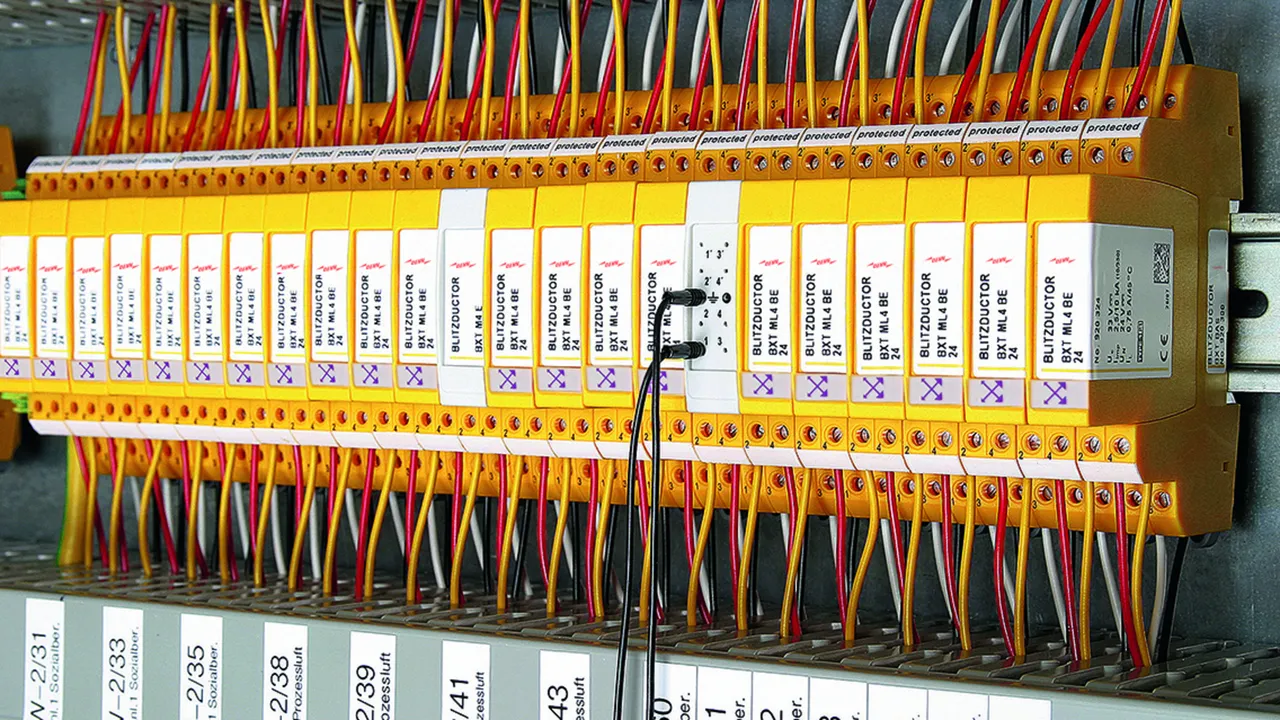

Con verifica LifeCheck integrata
  • Permette la verifica dello scaricatore durante l'esercizio
  • Riconosce anche scaricatori parzialmente danneggiati
  • Elevata continuità di servizio con sostituzione anticipata dello scaricatore
Scaricatore componibile in modulo di protezione ed elemento base
  • Provato contro vibrazioni e shock meccanico per un sicuro funzionamento
  • Componenti di protezione integrati nel modulo di protezione
  • Disponibili due elementi base universali a scelta con / senza sezionamento del segnale
  • Esecuzione molto stretta, 4 fili singoli, 2 coppie di fili su 12 mm di larghezza d'ingombro

Details

Tutti gli elementi di protezione integrati nel modulo a innesto e controllati tramite LifeCheck.
lorem ipsum
Costruzione a due componenti con elemento base universale e modulo di protezione specifico per l'applicazione.
lorem ipsum
Blocco del modulo sicuro contro vibrazioni e inversioni di polarità.
lorem ipsum
Morsetto a molla EMC come accessorio per contatto schermato duraturo, a bassa impedanza.
lorem ipsum

BXT ML4 B 180

Modulo di protezione per corrente di fulmine a 4 fili con RFID-LifeCheck in costruzione stretta, per quasi tutte le applicazioni in combinazione con limitatori di sovratensione Q a valle oppure scaricatori combinati con livello di tensione uguale o inferiore. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Prodotto

Art. 920310 BXT ML4 B 180

GTIN (EAN) 4013364109124, Codice doganale: 85363010, Peso lordo: 31.60 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione per corrente di fulmine BLITZDUCTOR BXT ML4 B 180
Modulo di protezione per corrente di fulmine Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli
Con LifeCheck integrato
verifica dello scaricatore senza contatto
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 180 V
Corrente nominale con 45 °C: 1,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 B 180
Art.: 920310
o similare.

Certificati



Caratteristiche tecniche

Classe SPD H
Tensione massima continuativa DC (UC ) 180 V
Corrente nominale con 45 °C (IL ) 1,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 0,4 Ohm
Omologazioni CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920310 è stato aggiunto al blocco note.

Prodotto 920310 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 BE 5 – BE 180

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 4 fili singoli con potenziale di riferimento comune e per interfacce non simmetriche. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

7 Prodotti

Art. 920320 BXT ML4 BE 5

GTIN (EAN) 4013364109032, Codice doganale: 85363010, Peso lordo: 31.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinata con LifeCheck BLITZDUCTOR XT BE 5
Modulo di protezione combinata Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21 e
coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la prova senza contatto dello scaricatore
Innestabile nell'elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 5
Art.: 920320
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 6 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-PG (fG ) 1,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920320 è stato aggiunto al blocco note.

Prodotto 920320 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920322 BXT ML4 BE 12

GTIN (EAN) 4013364109049, Codice doganale: 85363010, Peso lordo: 30.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 12
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.

Tensione massima continuativa DC: 15 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 12
Art.: 920322
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 15 V
Corrente nominale con 45 °C (IL ) 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,8 Ohm
Frequenza limite filo-PG (fG ) 2,7 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920322 è stato aggiunto al blocco note.

Prodotto 920322 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920324 BXT ML4 BE 24

GTIN (EAN) 4013364109056, Codice doganale: 85363010, Peso lordo: 45.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 24
Art.: 920324
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 33 V
Corrente nominale con 45 °C (IL ) 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,8 Ohm
Frequenza limite filo-PG (fG ) 6,8 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920324 è stato aggiunto al blocco note.

Prodotto 920324 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920336 BXT ML4 BE 36

GTIN (EAN) 4013364118539, Codice doganale: 85363010, Peso lordo: 47.50 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 36
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 45 V
Corrente nominale con 45 °C: 1,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 36
Art.: 920336
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 45 V
Corrente nominale con 45 °C (IL ) 1,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 0,43 Ohm
Frequenza limite filo-PG (fG ) 3,8 MHz
Omologazioni UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920336 è stato aggiunto al blocco note.

Prodotto 920336 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920325 BXT ML4 BE 48

GTIN (EAN) 4013364109063, Codice doganale: 85363010, Peso lordo: 31.20 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 48
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 54 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 48
Art.: 920325
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 54 V
Corrente nominale con 45 °C (IL ) 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,8 Ohm
Frequenza limite filo-PG (fG ) 8,7 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920325 è stato aggiunto al blocco note.

Prodotto 920325 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920326 BXT ML4 BE 60

GTIN (EAN) 4013364109070, Codice doganale: 85363010, Peso lordo: 31.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 60
Modulo di protezione combinato Tipo 2 / P1 BLITZDUCTOR SP,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 70 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 60
Art.: 920326
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 70 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-PG (fG ) 9,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920326 è stato aggiunto al blocco note.

Prodotto 920326 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920327 BXT ML4 BE 180

GTIN (EAN) 4013364109087, Codice doganale: 85363010, Peso lordo: 31.30 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 180
Modulo di protezione combinato Tipo 1 / P2 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 180 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 180
Art.: 920327
o similare.

Certificati



Caratteristiche tecniche

Classe SPD L
Tensione massima continuativa DC (UC ) 180 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-PG (fG ) 25,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920327 è stato aggiunto al blocco note.

Prodotto 920327 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 BD 5 – BD 180

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili di interfacce simmetriche con separazione galvanica. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

6 Prodotti

Art. 920340 BXT ML4 BD 5

GTIN (EAN) 4013364108967, Codice doganale: 85363010, Peso lordo: 30.10 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BD 5
Modulo di protezione combinato Tipo 1 / P1BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 5
Art.: 920340
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 6,0 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-filo (fG ) 1,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920340 è stato aggiunto al blocco note.

Prodotto 920340 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920342 BXT ML4 BD 12

GTIN (EAN) 4013364108974, Codice doganale: 85363010, Peso lordo: 30.30 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BD 12
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 15 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 12
Art.: 920342
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 15 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-filo (fG ) 2,8 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920342 è stato aggiunto al blocco note.

Prodotto 920342 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920344 BXT ML4 BD 24

GTIN (EAN) 4013364108981, Codice doganale: 85363010, Peso lordo: 45.30 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCkeck BLITZDUCTOR XT BD 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 24
Art.: 920344
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 33 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-filo (fG ) 7,8 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920344 è stato aggiunto al blocco note.

Prodotto 920344 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920345 BXT ML4 BD 48

GTIN (EAN) 4013364108998, Codice doganale: 85363010, Peso lordo: 30.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con Life Check BLITZDUCTOR XT BD 48
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 54 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 48
Art.: 920345
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 54 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-filo (fG ) 8,7 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920345 è stato aggiunto al blocco note.

Prodotto 920345 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920346 BXT ML4 BD 60

GTIN (EAN) 4013364109001, Codice doganale: 85363010, Peso lordo: 30.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BD 60
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 70 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 60
Art.: 920346
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 70 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-filo (fG ) 11,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920346 è stato aggiunto al blocco note.

Prodotto 920346 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920347 BXT ML4 BD 180

GTIN (EAN) 4013364109018, Codice doganale: 85363010, Peso lordo: 30.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BD 180
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 180 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 180
Art.: 920347
o similare.

Certificati



Caratteristiche tecniche

Classe SPD L
Tensione massima continuativa DC (UC ) 180 V
Corrente nominale con 45 °C (IL ) 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,8 Ohm
Frequenza limite filo-filo (fG ) 25,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920347 è stato aggiunto al blocco note.

Prodotto 920347 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 BPD 24

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili nei sistemi da 24 V DC. Impiego adatto anche per polo negativo di terra. Le resistenze PTC integrate permettono un resettaggio sicuro del modulo di protezione in seguito all'interferenza nel circuito dell'impianto con corrente di cortocircuito fino a 40 A.

1 Prodotto

Art. 920314 BXT ML4 BPD 24

GTIN (EAN) 4013364261396, Codice doganale: 85363010, Peso lordo: 39.66 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Modulo di protezione combinata con LifeCheck BLITZDUCTOR XT BPD 24
Modulo di protezione combinata Tipo 1 /
P1 BLITZDUCTOR XT, provato in accordo a CEI EN 61643-21
coordinamento energetico in accordo a IEC 61643-22 per la protezione
di 2 coppie di fili nei sistemi da 24 V DC. Impiego adatto anche per polo negativo di terra.
Le resistenze PTC integrate permettono una protezione da sovracorrente fino a 40 A.
Indicazione con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 70 °C: 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BPD 24
Art.: 920314
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 33 V
Corrente nominale con 70 °C (IL ) 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo tip. 10 Ohm
Frequenza limite filo-filo (fG ) 4 MHz
Omologazioni EAC, SIL

Prodotto 920314 è stato aggiunto al blocco note.

Prodotto 920314 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 BC 5 / 24

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione fino a 4 fili singoli con separazione galvanica con potenziale di riferimento comune. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

2 Prodotti

Art. 920350 BXT ML4 BC 5

GTIN (EAN) 4013364109131, Codice doganale: 85363010, Peso lordo: 30.60 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML4 BC 5
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22 per la protezione
di 4 fili singoli con separazione galvanica con potenziale di riferimento comune. Con LifeCheck integrato per
verifica dello scaricatore senza contatto
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BC 5
Art.: 920350
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 6,0 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-filo (fG ) 1,0 MHz
Omologazioni CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920350 è stato aggiunto al blocco note.

Prodotto 920350 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920354 BXT ML4 BC 24

GTIN (EAN) 4013364109148, Codice doganale: 85363010, Peso lordo: 30.90 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML4 BC 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22 per la protezione
di 4 fili singoli con separazione galvanica con potenziale di riferimento comune. Con LifeCheck integrato per
verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BC 24
Art.: 920354
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 33 V
Corrente nominale con 45 °C (IL ) 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,8 Ohm
Frequenza limite filo-filo (fG ) 5,7 MHz
Omologazioni CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920354 è stato aggiunto al blocco note.

Prodotto 920354 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 BE C 12 / 24

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili a interfaccia simmetrica con circuito di protezione d’ingresso a diodi, loop di corrente (TTY) ed ingressi opto-accoppiatori. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

2 Prodotti

Art. 920362 BXT ML4 BE C 12

GTIN (EAN) 4013364120587, Codice doganale: 85363010, Peso lordo: 31.20 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 BE C 12
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT, tetrapolare,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di interfacce simmetriche con circuito di protezione d’ingresso a diodi,
loop di corrente e ingressi opto-accoppiatori.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4
Tensione massima continuativa DC: 15 V
Corrente nominale con 80 °C: 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE C 12
Art.: 920362
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 15 V
Corrente nominale con 80 °C (IL ) 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 13,8 Ohm
Frequenza limite filo-PG (fG ) 0,85 MHz
Omologazioni EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920362 è stato aggiunto al blocco note.

Prodotto 920362 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920364 BXT ML4 BE C 24

GTIN (EAN) 4013364109155, Codice doganale: 85363010, Peso lordo: 31.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 BE C 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT, tetrapolare,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di interfacce simmetriche con circuito di protezione d’ingresso a diodi,
loop di corrente e ingressi opto-accoppiatori.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4
Tensione massima continuativa DC: 33 V
Corrente nominale con 80 °C: 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE C 24
Art.: 920364
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 33 V
Corrente nominale con 80 °C (IL ) 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 28,8 Ohm
Frequenza limite filo-PG (fG ) 1,7 MHz
Omologazioni CSA, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920364 è stato aggiunto al blocco note.

Prodotto 920364 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 BE HF 5

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 4 fili singoli con potenziale di riferimento comune e di trasmissioni ad alta frequenza senza separazione galvanica. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Prodotto

Art. 920370 BXT ML4 BE HF 5

GTIN (EAN) 4013364109117, Codice doganale: 85363010, Peso lordo: 31.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML4 BE HF 5
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22,
per la protezione di due coppie di fili. Adatto per un'elevata percentuale di dati.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE HF 5
Art.: 920370
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 6,0 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-PG (fG ) 100,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920370 è stato aggiunto al blocco note.

Prodotto 920370 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 BD HF 5 / 24

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili di sistemi bus con separazione galvanica e ad alta frequenza oppure trasmissioni video a due fili. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

2 Prodotti

Art. 920371 BXT ML4 BD HF 5

GTIN (EAN) 4013364109094, Codice doganale: 85363010, Peso lordo: 30.80 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 BD HF 5
Modulo di protezione combinata Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21 e
coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 coppie di fili. Adatto per elevate epercentuali di dati.
Con LifeCheck integrato per verifica
dello scaricatore senza contatto. Innestabile
in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD HF 5
Art.: 920371
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 6,0 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-filo (fG ) 100,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920371 è stato aggiunto al blocco note.

Prodotto 920371 è stato aggiunto al carrello.

Apri Web-Shop

Art. 920375 BXT ML4 BD HF 24

GTIN (EAN) 4013364109100, Codice doganale: 85363010, Peso lordo: 31.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 BD HF 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21 e
coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 coppie di fili. Adatto per elevate epercentuali di dati.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD HF 24
Art.: 920375
o similare.

Certificati



Caratteristiche tecniche

Classe SPD M
Tensione massima continuativa DC (UC ) 33 V
Corrente nominale con 45 °C (IL ) 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (Iimp ) 10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (In ) 20 kA
Impedenza longitudinale per filo 1,0 Ohm
Frequenza limite filo-filo (fG ) 100,0 MHz
Omologazioni CSA, UL, EAC, ATEX, IECEx, CSA & USA Hazloc, SIL

Prodotto 920375 è stato aggiunto al blocco note.

Prodotto 920375 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 MY 110 / 250

Modulo di protezione da sovratensioni con RFID-LifeCheck, costruzione stretta, per la protezione di 4 fili di interfacce di segnale multifilari. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

2 Prodotti

Art. 920388 BXT ML4 MY 110

GTIN (EAN) 4013364137370, Codice doganale: 85363010, Peso lordo: 34.70 g, UM: 1.00 pz.


Immagini
