DEHNbloc Maxi 440 / 760

Scaricatore per corrente di fulmine su base spinterometrica
Capacità molto elevata di scarica di corrente di fulmine
Elevata capacità di estinzione e di limitazione della corrente susseguente tramite tecnologia RADAX-Flow
Coordinato con limitatore di sovratensione DEHNguard senza ulteriori lunghezze di conduttori
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella

Dettagli

DEHNbloc Maxi 1 440 (FM)

Scaricatore coordinato per corrente di fulmine, unipolare per l'impiego in sistemi di 400 / 690 V, in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Prodotti

Art. 961140 DBM 1 440

GTIN (EAN) 4013364116269, Codice doganale (EU): 85363090, Peso lordo: 592.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

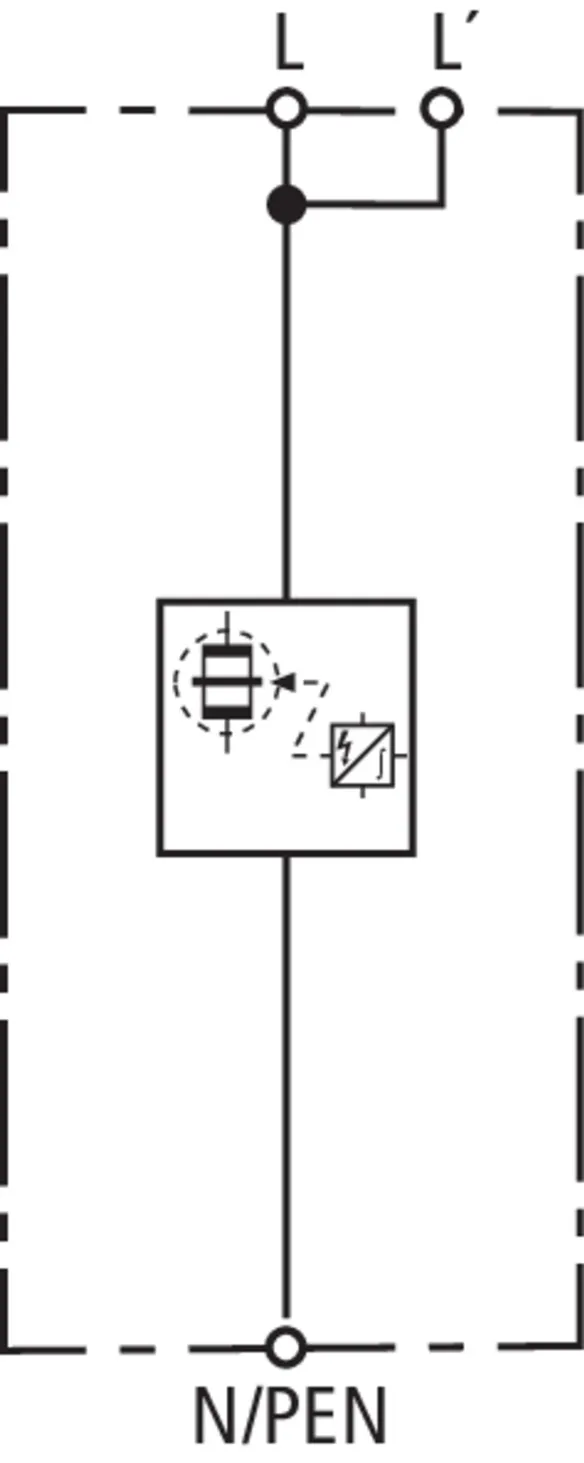

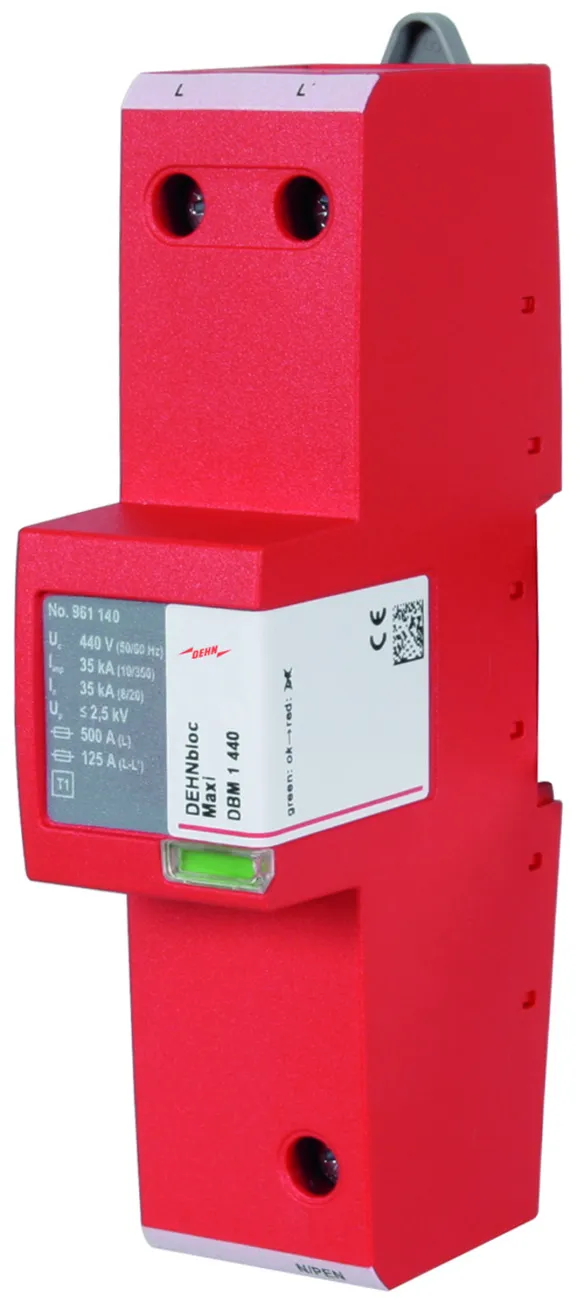

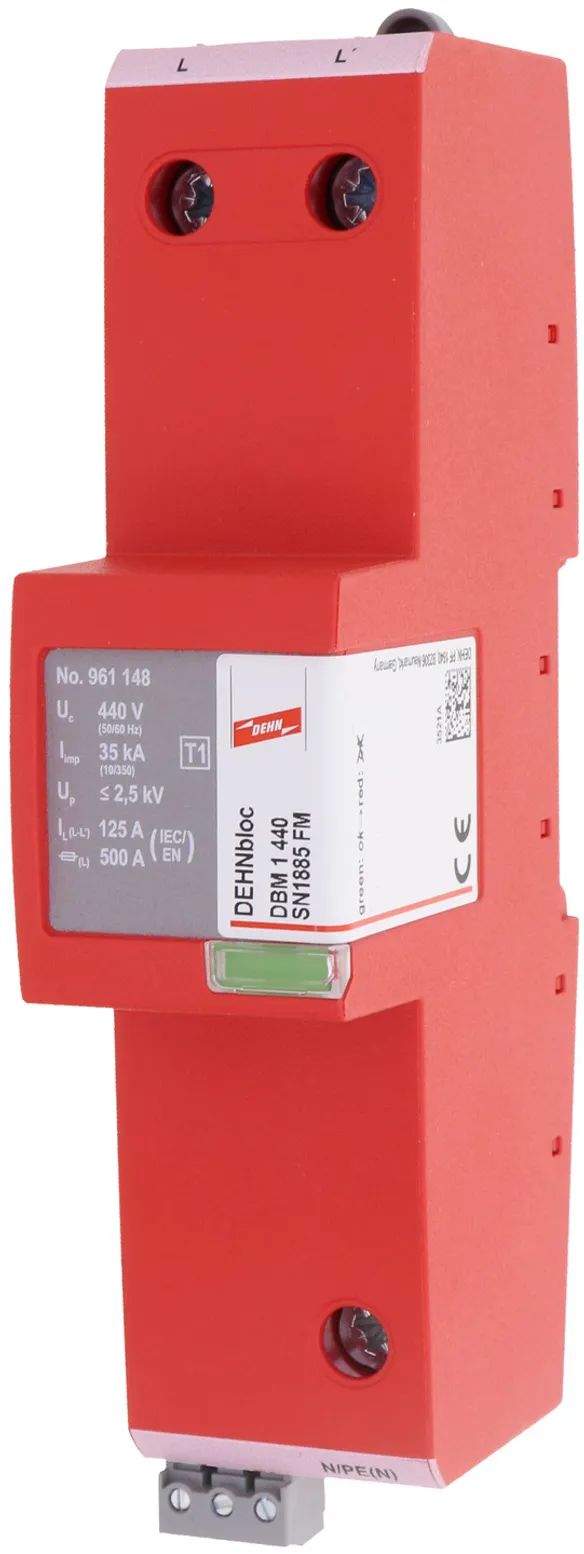

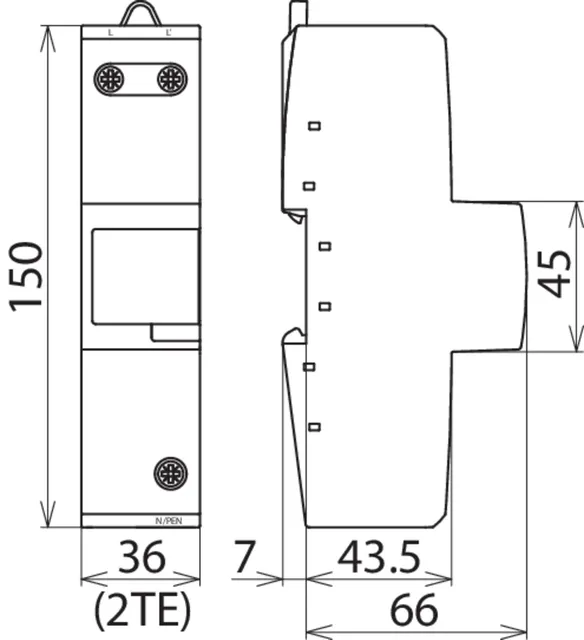

Scaricatore coordinato per corrente di fulmine unipolare DEHNbloc Maxi 1 440
Scaricatore coordinato per corrente di fulmine, unipolare
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la
limitazione della corrente susseguente
Massima tensione continuativa: 440 V AC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 35 kA
Estinzione di correnti susseguenti di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DBM 1 440
Art.: 961140
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	35 kA
Livello di protezione (U_P )	≤ 2,5 kV
Fusibile di protezione max (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Fusibile di protezione max (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	250 A gG
Omologazioni	UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	400 V
Tensione massima continuativa AC (U_C )	440 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	35 kA
Energia specifica (W/R)	306,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	35 kA
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Fusibile di protezione max (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	250 A gG
Fusibile di protezione max (L-L')	125 A gG
Tensione TOV (UT) - Caratteristica	760 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, L', N/PEN) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N/PEN) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)
– Limitazione / eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile massimo (L) fino a Icc = 100 kA_eff (ta ≤ 0,2 s)	500 A gG
– Fusibile massimo (L) fino a Icc= 100 kA_eff (t_a ≤ 5 s)	250 A gG

Prodotto 961140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961140 è stato aggiunto al carrello.

Apri Web-Shop

Art. 961145 DBM 1 440 FM

GTIN (EAN) 4013364116276, Codice doganale (EU): 85363090, Peso lordo: 601.60 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

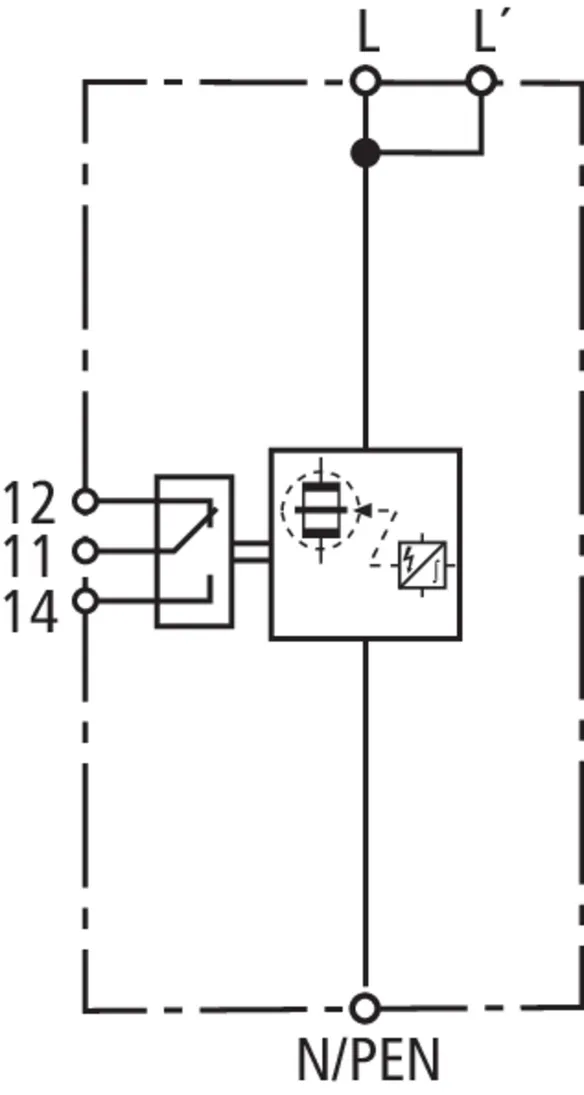

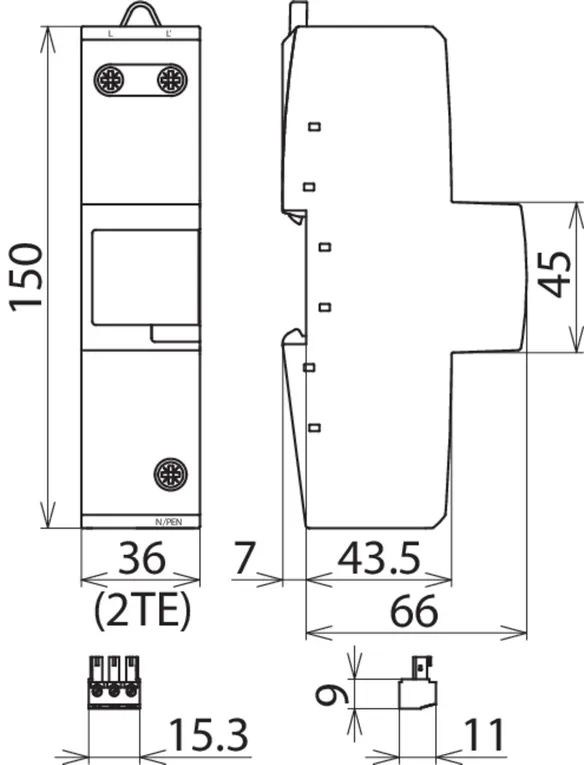

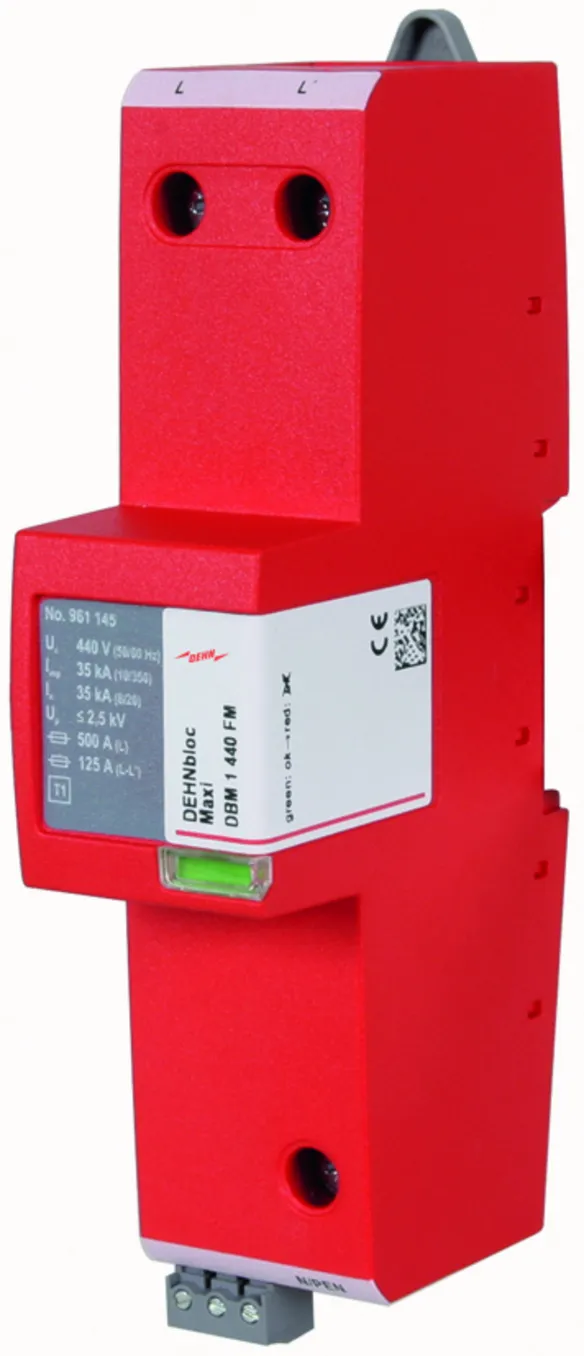

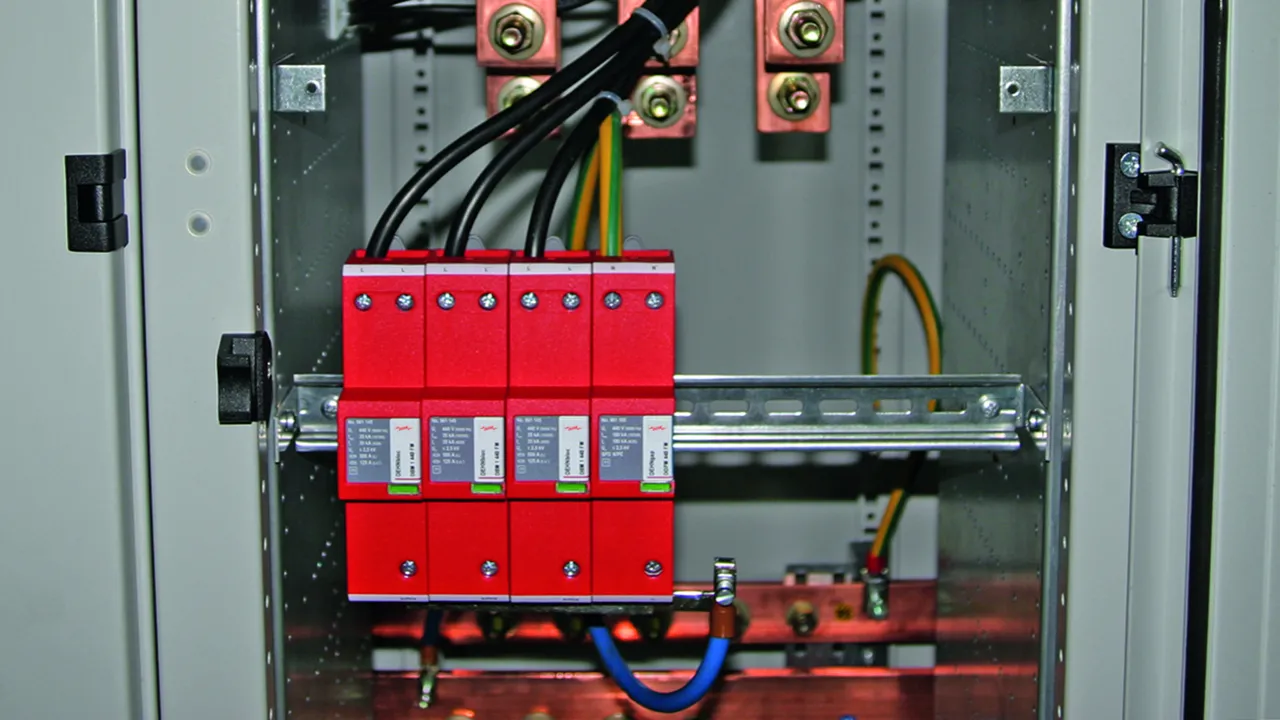

Scaricatore coordinato per corrente di fulmine unipolare DEHNbloc Maxi 1 440 FM
Scaricatore coordinato per corrente di fulmine, unipolare
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la
limitazione della corrente susseguente
Massima tensione continuativa: 440 V AC
Livello di protezione: ≤ 2,5 kV
Corrente impulsiva di fulmine (10/350 µs): 35 kA
Estinzione di correnti susseguenti di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DBM 1 440 FM
Art.: 961145
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	35 kA
Livello di protezione (U_P )	≤ 2,5 kV
Fusibile di protezione max (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Fusibile di protezione max (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	250 A gG
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	400 V
Tensione massima continuativa AC (U_C )	440 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	35 kA
Energia specifica (W/R)	306,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	35 kA
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	50 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 50 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max (L) fino I_CC= 50 kA_eff(t_a≤ 0,2 s)	500 A gG
Fusibile di protezione max (L) fino I_CC= 50 kA_eff(t_a≤ 5 s)	250 A gG
Fusibile di protezione max (L-L')	125 A gG
Tensione TOV (UT) - Caratteristica	760 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, L', N/PEN) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, N/PEN) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kA_eff (controllato da VDE)
– Corrente di cortocircuito possibile max	100 kA_eff (220 kA_peak)
– Limitazione / eliminazione di correnti susseguenti di rete	fino a 100 kA_eff (220 kA_peak)
– Fusibile massimo (L) fino a Icc = 100 kA_eff (ta ≤ 0,2 s)	500 A gG
– Fusibile massimo (L) fino a Icc= 100 kA_eff (t_a ≤ 5 s)	250 A gG

Prodotto 961145 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961145 è stato aggiunto al carrello.

Apri Web-Shop

DEHNbloc Maxi 1 760 FM

Scaricatore coordinato per corrente di fulmine, unipolare per l'impiego in sistemi da 690 V; con contatto di telesegnalamento per il controllo a distanza (contatto di scambio pulito).

1 Prodotto

Art. 961175 DBM 1 760 FM

GTIN (EAN) 4013364116283, Codice doganale (EU): 85363090, Peso lordo: 589.80 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

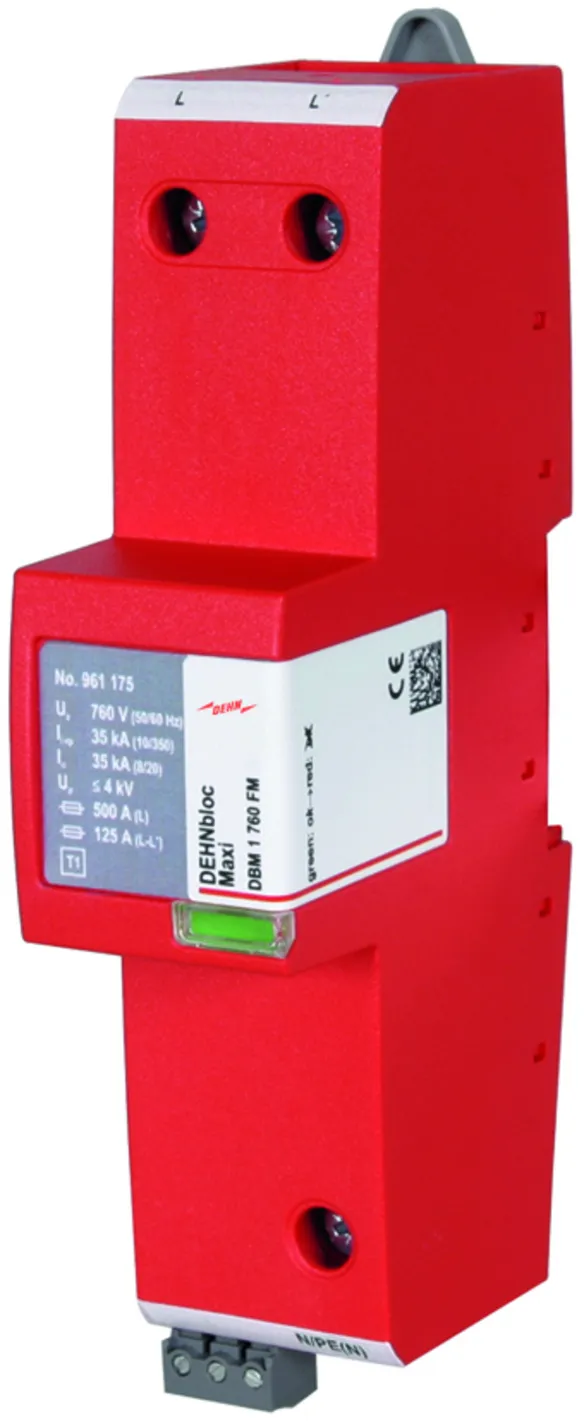

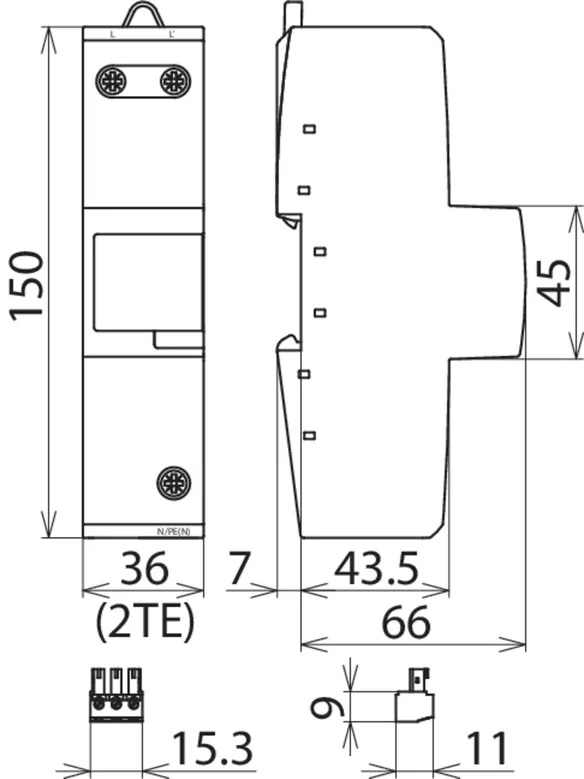

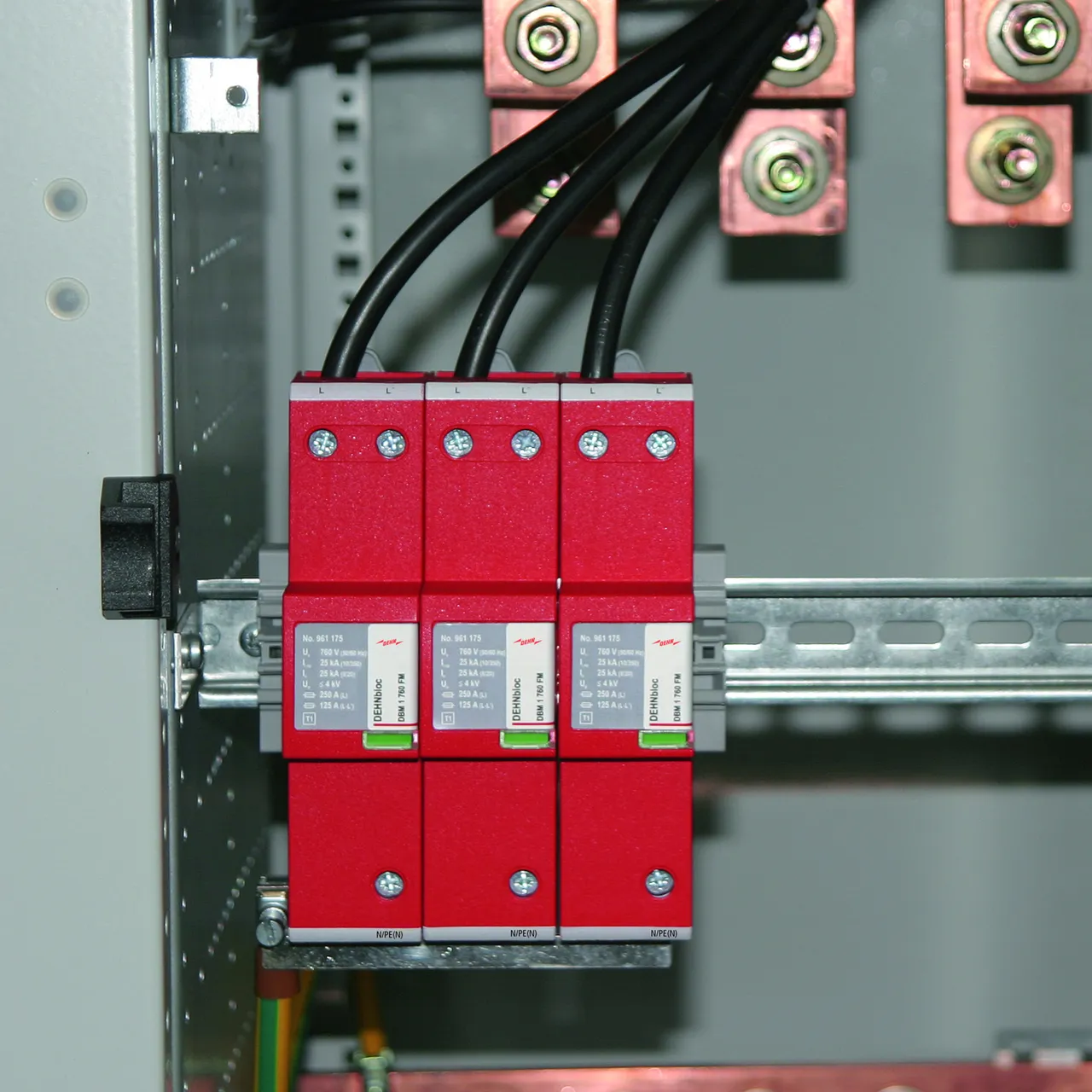

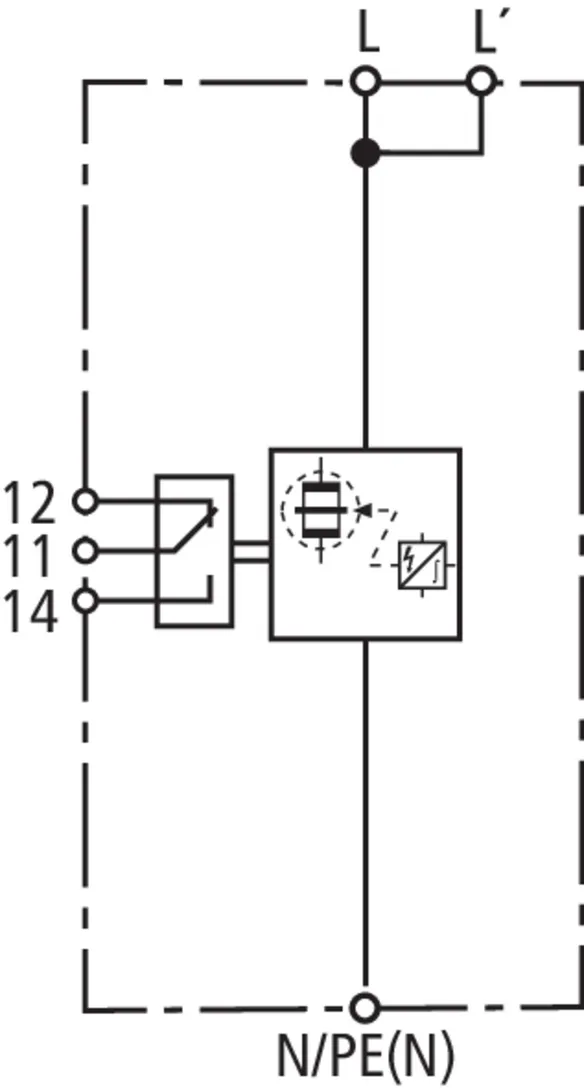

Scaricatore coordinato per corrente di fulmine unipolare DEHNbloc Maxi 1 760 FM
Scaricatore coordinato per corrente di fulmine, unipolare
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la
limitazione della corrente susseguente
Massima tensione continuativa: 760 V AC
Livello di protezione: ≤ 4,0 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Estinzione di correnti susseguenti di rete: fino a 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DBM 1 760 FM
Art.: 961175
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	760 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Fusibile di protezione max (L) fino I_CC= 25 kA_eff(t_a≤ 5 s)	250 A gG
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione nominale AC (U_N )	690 V
Tensione massima continuativa AC (U_C )	760 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	25 kA
Livello di protezione (U_P )	≤ 4 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente / selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max (L) fino I_CC= 25 kA_eff(t_a≤ 5 s)	250 A gG
Fusibile di protezione max (L) con Icc> 25 kA_eff	100 A gG
Fusibile di protezione max (L-L')	125 A gG
Tensione TOV (UT) - Caratteristica	1320 V / 120 min. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, L', 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (L, 9) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (L') (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 961175 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 961175 è stato aggiunto al carrello.

Apri Web-Shop
