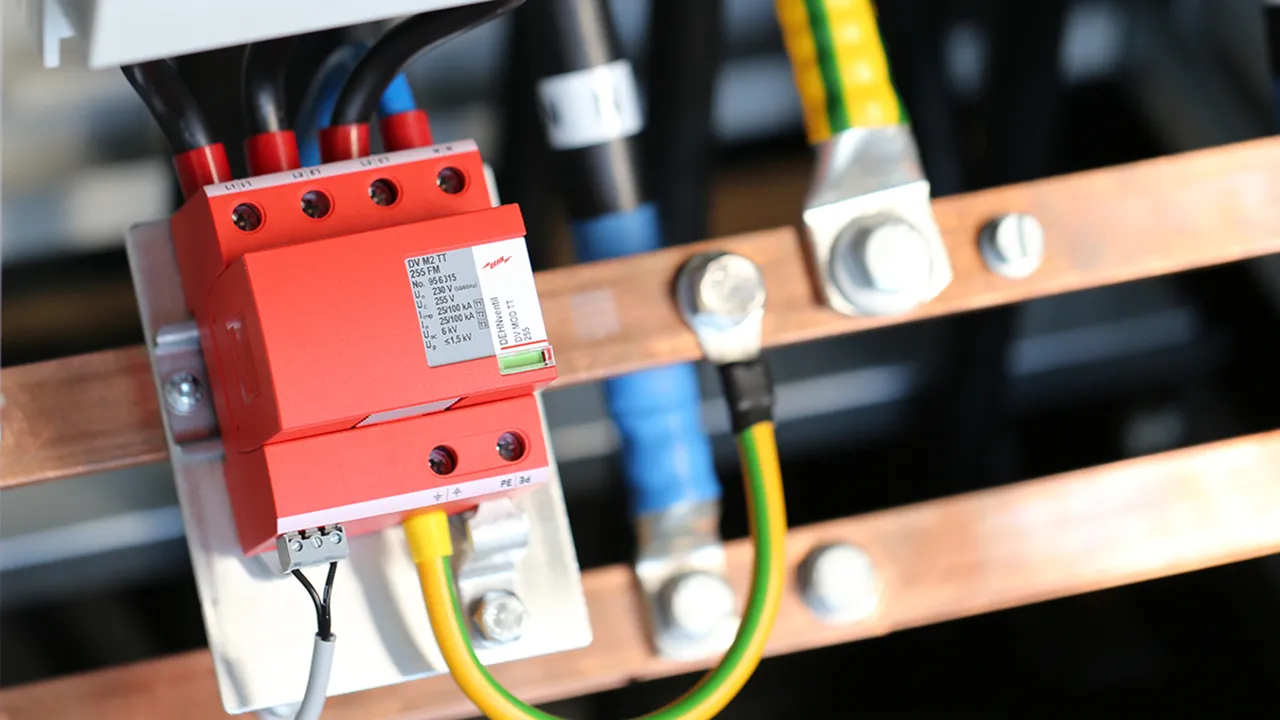

DEHNventil modular

  • caricatore combinato spinterometrico precablato Tipo 1 + Tipo 2 + Tipo 3, composto da elemento base e un singolo modulo di protezione innestabile
  • Tecnologia spinterometrica RAC potente e per la protezione delle utenze finali
  • Selettività verso fusibili 20 A gG fino a una corrente di di cortocircuito di 50 kAeff
  • Capacità di scarica fino a 100 kA (10/350 μs)
  • Permette la protezione di utenze finali
  • Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella e monitoraggio di tutti i poli
  • Sostituzione semplice e senza attrezzi del modulo di protezione tramite sistema di blocco e tasto di sblocco modulo

Details

lorem ipsum


DEHNventil M2 TNC FM

Scaricatore combinato modulare per reti TN-C.

1 Prodotto

Art. 954305 DV M2 TNC 255 FM

GTIN (EAN) 4013364400900, Codice doganale: 85363090, Peso lordo: 519.19 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M2 TNC 255 FM
Scaricatore combinato, tripolare, modulare, innestabile per
per reti TNC con tensione nominale di 230 / 400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 + Tipo 3 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 75 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico in accordo a CEI CLC/TS 61643-12
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M2 TNC 255 FM
Art.: 954305
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (Iimp ) 25 kA
Livello di protezione (UP ) ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 250 A gG
Omologazioni VDE, KEMA
Contatto FM / tipo di contatto sì / scambio pulito
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)

Prodotto 954305 è stato aggiunto al blocco note.

Prodotto 954305 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M2 TNS FM

Scaricatore combinato modulare per reti TNS.

1 Prodotto

Art. 954405 DV M2 TNS 255 FM

GTIN (EAN) 4013364400894, Codice doganale: 85363090, Peso lordo: 583.68 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M2 TNS 255 FM
Scaricatore combinato, tetrapolare, modulare, innestabile per
per reti TN(C)-S con tensione nominale di 230 / 400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 + Tipo 3 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico in accordo a CEI CLC/TS 61643-12
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M2 TNS 255 FM
Art.: 954405
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 25 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 250 A gG
Omologazioni VDE, KEMA
Contatto FM / tipo di contatto sì / scambio pulito
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)

Prodotto 954405 è stato aggiunto al blocco note.

Prodotto 954405 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M2 TT FM

Scaricatore combinato modulare per reti TT e TNS (circuito 3+1).

1 Prodotto

Art. 954315 DV M2 TT 255 FM

GTIN (EAN) 4013364400917, Codice doganale: 85363090, Peso lordo: 596.81 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M2 TT 255 FM
Scaricatore combinato, tetrapolare, modulare, innestabile per
per reti TT e TNS con tensione nominale di 230 / 400 V, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 + Tipo 3 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico in accordo a CEI CLC/TS 61643-12
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M2 TT 255 FM
Art.: 954315
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC [L-N] (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 25 / 100 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 250 A gG
Omologazioni VDE, KEMA
Contatto FM / tipo di contatto sì / scambio pulito
Dati tecnici aggiuntivi ---------------------------------
Livello di protezione [L-PE] (UP ) 1,8 kV
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak )

Prodotto 954315 è stato aggiunto al blocco note.

Prodotto 954315 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M2 TN FM

Scaricatore combinato modulare per reti monofase TN.

1 Prodotto

Art. 954205 DV M2 TN 255 FM

GTIN (EAN) 4013364398023, Codice doganale: 85363090, Peso lordo: 311.29 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M2 TN 255 FM
Scaricatore combinato, bipolare, modulare, innestabile
per reti TN, larghezza 2 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 + Tipo 3 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico in accordo a CEI CLC/TS 61643-12
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M2 TN 255 FM
Art.: 954205
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 25 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 250 A gG
Omologazioni VDE, KEMA
Contatto FM / tipo di contatto sì / scambio pulito
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)

Prodotto 954205 è stato aggiunto al blocco note.

Prodotto 954205 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M2 TT 2P FM

Scaricatore combinato modulare per reti monofase TT e TN (circuito 1+1).

1 Prodotto

Art. 954115 DV M2 TT 2P 255 FM

GTIN (EAN) 4013364400924, Codice doganale: 85363090, Peso lordo: 319.82 g, UM: 1.00 pz.


Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M2 TT 2P 255 FM
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TT e TN, larghezza 2 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 + Tipo 3 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RAC
per la limitazione della corrente susseguente
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI CLC/TS 61643-12
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M2 TT 2P 255 FM
Art.: 954115
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 + Tipo 3 / Classe I + Classe II + Classe III
Tensione massima continuativa AC [L-N] (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 25 / 50 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 250 A gG
Omologazioni VDE, KEMA
Contatto FM / tipo di contatto sì / scambio pulito
Dati tecnici aggiuntivi ---------------------------------
Livello di protezione [L-PE] (UP ) 1,8 kV
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)

Prodotto 954115 è stato aggiunto al blocco note.

Prodotto 954115 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M TNC (FM)

Scaricatore combinato modulare per reti TN-C con tensione nominale di 230 / 400 V (circuito 3+0); in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Prodotti

Art. 951300 DV M TNC 255

GTIN (EAN) 4013364108134, Codice doganale: 85363090, Peso lordo: 1004.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TNC 255
Scaricatore combinato, tripolare, modulare, innestabile
per reti TN-C con tensione nominale di 230 / 400 V, larghezza 6 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 75 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNC 255
Art.: 951300
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (Iimp ) 25 kA
Livello di protezione (UP ) 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Dati tecnici aggiuntivi Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE)
– Corrente di cortocircuito max. prevista 100 kAeff ( 220 kApeak)
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 / 400 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz

Prodotto 951300 è stato aggiunto al blocco note.

Prodotto 951300 è stato aggiunto al carrello.

Apri Web-Shop

Art. 951305 DV M TNC 255 FM

GTIN (EAN) 4013364108141, Codice doganale: 85363090, Peso lordo: 1020.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TNC 255 FM
Scaricatore combinato, tripolare, modulare, innestabile
per reti TN-C con tensione nominale di 230 / 400 V, larghezza 6 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 75 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNC 255 FM
Art.: 951305
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (Itotal ) 75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (Iimp ) 25 kA
Livello di protezione (UP ) ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Contatto FM / tipo di contatto scambio pulito
Dati tecnici aggiuntivi Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE)
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 / 400 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz

Prodotto 951305 è stato aggiunto al blocco note.

Prodotto 951305 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M TNS (FM)

Scaricatore combinato modulare per reti TN-S con tensione nominale di 230 / 400 V (circuito 4+0); in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Prodotti

Art. 951400 DV M TNS 255

GTIN (EAN) 4013364108158, Codice doganale: 85363090, Peso lordo: 1.40 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TNS 255
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TN(C)-S con tensione nominale di 230 / 400 V, larghezza 8 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff.
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TNS 255
Art.: 951400
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 25 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Dati tecnici aggiuntivi Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE)
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 / 400 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz

Prodotto 951400 è stato aggiunto al blocco note.

Prodotto 951400 è stato aggiunto al carrello.

Apri Web-Shop

Art. 951405 DV M TNS 255 FM

GTIN (EAN) 4013364108165, Codice doganale: 85363090, Peso lordo: 1.40 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Modularer Scaricatore combinato DEHNventil M TNS 255 FM
Scaricatore combinato modulare per reti TN-S
con tensione nominale di 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 8 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la limitazione
di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DV M TNS 255 FM
Art.: 951405
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 100 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 25 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Contatto FM / tipo di contatto scambio pulito
Dati tecnici aggiuntivi utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE)
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 / 400 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz

Prodotto 951405 è stato aggiunto al blocco note.

Prodotto 951405 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M TT (FM)

Scaricatore combinato modulare per reti TT e TN-S con tensione nominale di 230 / 400 V (circuito 3+1); in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Prodotti

Art. 951310 DV M TT 255

GTIN (EAN) 4013364108172, Codice doganale: 85363090, Peso lordo: 1.31 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TT 255
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TT e TN(C) con tensione nominale di 230 / 400 V, larghezza 8 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 255
Art.: 951310
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 25 / 100 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Dati tecnici aggiuntivi ---------------------------------
Livello di protezione [L-PE] (UP ) 2,2 kV
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 / 400 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz

Prodotto 951310 è stato aggiunto al blocco note.

Prodotto 951310 è stato aggiunto al carrello.

Apri Web-Shop

Art. 951315 DV M TT 255 FM

GTIN (EAN) 4013364108189, Codice doganale: 85363090, Peso lordo: 1.32 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TT 255 FM
Scaricatore combinato, tetrapolare, modulare, innestabile
per reti TT e TN(C) con tensione nominale di 230 / 400 V, larghezza 8 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 100 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 255 FM
Art.: 951315
o similare.

Certificati



Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (Itotal ) 100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 25 / 100 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Contatto FM / tipo di contatto scambio pulito
Dati tecnici aggiuntivi ---------------------------------
Livello di protezione [L-PE] (UP ) 2,2 kV
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak )
Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 / 400 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz

Prodotto 951315 è stato aggiunto al blocco note.

Prodotto 951315 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M TN (FM)

Scaricatore combinato modulare per reti monofase TN con tensione nominale di 230 V (circuito 2+0); in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Prodotti

Art. 951200 DV M TN 255

GTIN (EAN) 4013364108097, Codice doganale: 85363090, Peso lordo: 754.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TN 255
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TN 255
Art.: 951200
o similare.

Certificati



Caratteristiche tecniche

Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz
SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 25 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Dati tecnici aggiuntivi Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE)
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)

Prodotto 951200 è stato aggiunto al blocco note.

Prodotto 951200 è stato aggiunto al carrello.

Apri Web-Shop

Art. 951205 DV M TN 255 FM

GTIN (EAN) 4013364108103, Codice doganale: 85363090, Peso lordo: 698.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TN 255 FM
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TN 255 FM
Art.: 951205
o similare.

Certificati



Caratteristiche tecniche

Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz
SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (Iimp ) 25 kA
Livello di protezione [L-PE]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Contatto FM / tipo di contatto scambio pulito
Dati tecnici aggiuntivi Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE)
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)

Prodotto 951205 è stato aggiunto al blocco note.

Prodotto 951205 è stato aggiunto al carrello.

Apri Web-Shop

DEHNventil M TT 2P (FM)

Scaricatore combinato modulare per reti monofase TN-S e TT con tensione nominale di 230 V (circuito 1+1); in esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Prodotti

Art. 951110 DV M TT 2P 255

GTIN (EAN) 4013364108110, Codice doganale: 85363090, Peso lordo: 688.59 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TT 2P 255
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TT e TN, larghezza 4 unità
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 2P 255
Art.: 951110
o similare.

Certificati



Caratteristiche tecniche

Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz
SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 25 / 50 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Dati tecnici aggiuntivi ---------------------------------
Livello di protezione [L-PE] (UP ) 2,2 kV
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)

Prodotto 951110 è stato aggiunto al blocco note.

Prodotto 951110 è stato aggiunto al carrello.

Apri Web-Shop

Art. 951115 DV M TT 2P 255 FM

GTIN (EAN) 4013364108127, Codice doganale: 85363090, Peso lordo: 694.38 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

Scaricatore combinato modulare DEHNventil M TT 2P 255 FM
Scaricatore combinato, bipolare, modulare, innestabile
per reti monofase TT e TN, larghezza 4 unità
con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 in accordo a CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per
la limitazione di corrente susseguente
Tensione massima continuativa: 264 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 50 kA
Estinzione corrente susseguente di rete: fino a 100 kAeff
Intervento dei fusibili a 20 A gG fino a 50 kAeff
Coordinamento energetico in accordo a CEI EN 62305-4
SPD della famiglia di prodotti Red/Line, direttamente sul terminale

Fabbricato: DEHN
Tipo: DV M TT 2P 255 FM
Art.: 951115
o similare.

Certificati



Caratteristiche tecniche

Impiego scaricatore a 16,7 Hz - sistema di alimentazione ferroviaria
– Tensione nominale AC (UN ) 230 V
– Frequenza nominale AC (fN ) 16,7 Hz
– Fusibile di protezione max. 125 A gG @ 16,7 Hz
SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC [L-N] (UC ) 264 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (Itotal ) 50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (Iimp ) 25 / 50 kA
Livello di protezione [L-N]/[N-PE] (UP ) ≤ 1,5 / ≤ 1,5 kV
Fusibile di protezione max. (L) fino ICC = 50 kAeff 315 A gG
Omologazioni KEMA, VDE, UL
Contatto FM / tipo di contatto scambio pulito
Dati tecnici aggiuntivi ---------------------------------
Livello di protezione [L-PE] (UP ) 2,2 kV
Utilizzo in impianti di distribuzione con possibili correnti di cortocircuito maggiori di 50 kAeff (provato da VDE) ---------------------------------
– Corrente di cortocircuito max. prevista 100 kAeff (220 kApeak)

Prodotto 951115 è stato aggiunto al blocco note.

Prodotto 951115 è stato aggiunto al carrello.

Apri Web-Shop

back to top

Impostazioni cookie

Utilizziamo i cookie in modo da poter offrire la migliore esperienza possibile sul sito web. Ciò include i cookie necessari per il funzionamento del sito web e per gestire i nostri obiettivi commerciali aziendali, nonché altri cookie che vengono utilizzati esclusivamente per scopi statistici anonimi, per impostazioni del sito web più confortevoli, o per la visualizzazione di contenuti personalizzati. Siete liberi di decidere a quali categorie desiderate dare il consenso. Si prega di notare che a seconda delle impostazioni che si sceglie, la funzionalità completa del sito web potrebbe non essere più disponibile. Ulteriori informazioni sono disponibili in Informativa sulla privacy.
Se è stato dato il consenso a noi di impostare i cookies, può essere revocato in qualsiasi momento cliccando sul link "Modifica impostazioni cookie" in fondo alla pagina.

  • Mostra dettagli Nascondi dettagli
    Necessario

    Questi cookie sono necessari per eseguire le funzionalità di base di questo sito web, ad esempio funzioni relative alla sicurezza. Con questi cookie possiamo anche rilevare se volete rimanere connessi al vostro profilo per fornirvi un rapido accesso ai nostri servizi dopo aver rivisitato il nostro sito web.

    Statistiche e Marketing

    Al fine di migliorare continuamente il nostro sito web, monitoriamo in modo anonimo i dati per scopi statistici e analitici. Con questi cookie possiamo, ad esempio, monitorare il numero di visite o l'impatto di pagine specifiche della nostra presenza web e quindi ottimizzare i nostri contenuti.
