Staffa portafilo per tetti con base adesiva

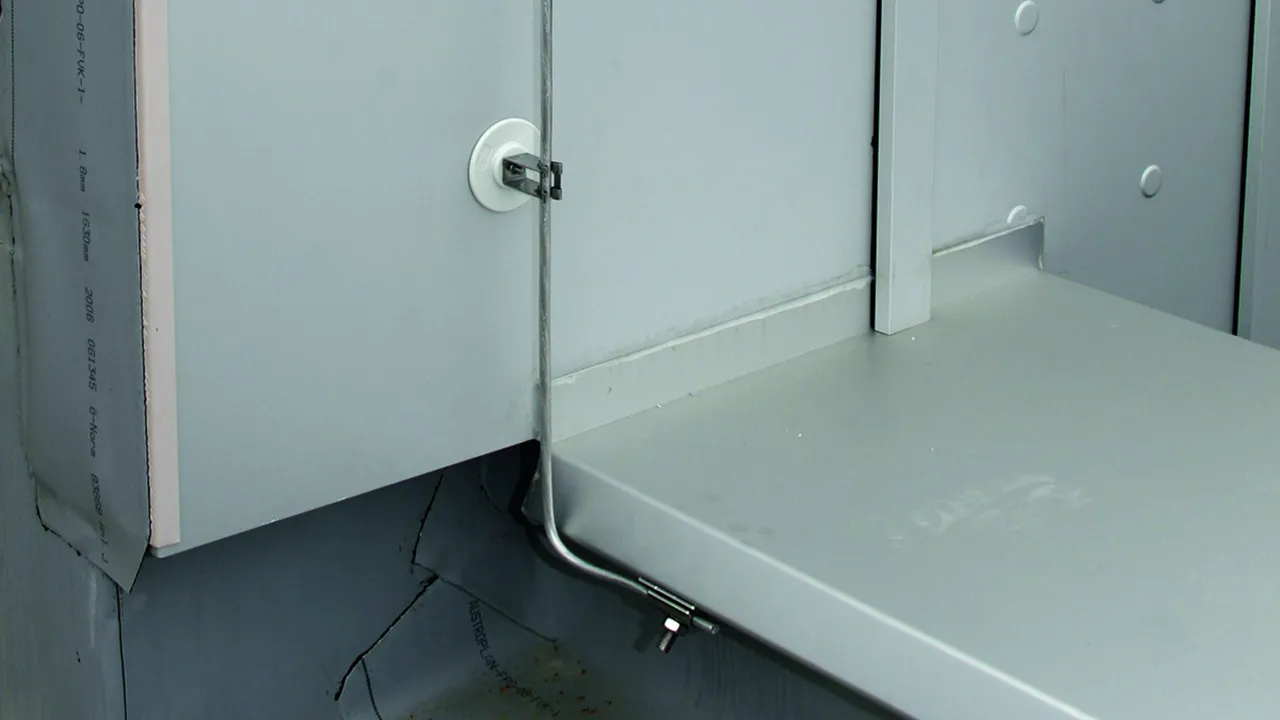

Per la realizzazione di impianti di captazione p.es. su tetti metallici trapezoidali. La staffa portafilo può essere utilizzata su superfici piane (senza struttura) come p.es. tetti metallici/superfici metalliche. Le staffe portafilo vengono incollate sul tetto (togliere la guaina protettiva).

Il punto d’incollaggio è da pulire secondo le indicazioni nelle istruzioni di montaggio con un detergente speciale, (p.es. alcool ISOPROPILICO).
Con un litro possono essere puliti fino a 1000 punti d'incollaggio.
È da osservare che la lavorazione delle staffe portafilo deve avvenire ad una temperatura ≥ +15 °C .
Esecuzione robusta, stabilizzata ai raggi UV e alle intemperie.

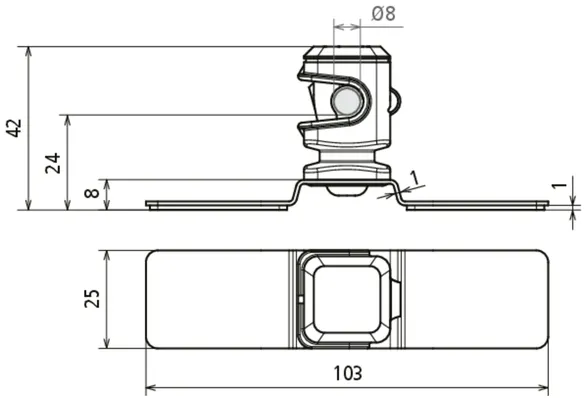

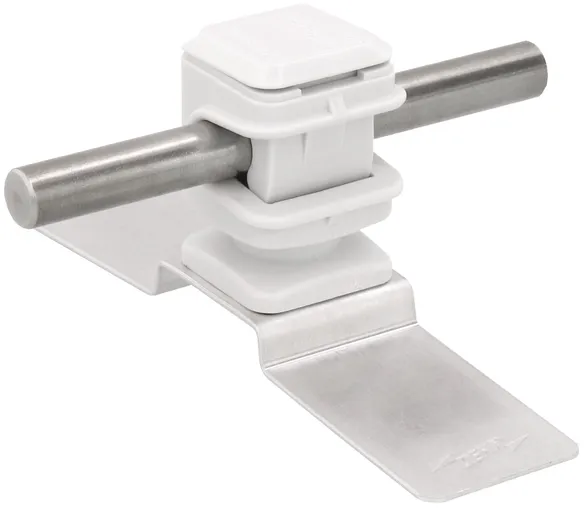

Staffa portafilo DEHNsnap con montante in alluminio adattabile

1 Prodotto

Art. 297130 DLH DS 8 H16 KP K AL

GTIN (EAN) 4013364492523, Codice doganale (EU): 85389099, Peso lordo: 19.84 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti con montante in alluminio e base adesiva (DEHNsnap)
Staffa portafilo per tetti con base adesiva e
montante in alluminio adattabile per l’installazione
di dispositivi di captazione su
tetti in lamiera di diverse forme.
La staffa portafilo può essere utilizzata su superfici piane
(non strutturate),
come tetti metallici
o superfici metalliche.
Materiale del montante: Alluminio - adattabile
Materiale staffa portafilo: Materiale plastico
Colore staffa portafilo: grigio ●
Staffa portafilo serraggio Td: 8 mm
Modello staffa portafilo: DEHNsnap
Posa del conduttore: libera

Fabbricato: DEHN
Tipo: DLH DS 8 H16 KP K AL
Art.: 297130
o similare.

Caratteristiche tecniche

Materiale del montante	Alluminio - adattabile
Materiale staffa portafilo	Materiale plastico
Colore staffa portafilo	grigio ●
Staffa portafilo serraggio Td	8 mm
Modello staffa portafilo	DEHNsnap
Altezza staffa portafilo	16 mm
Posa del conduttore	libera
Dimensioni	come da CAD

Materiale del montante	Alluminio - adattabile
Materiale staffa portafilo	Materiale plastico
Colore staffa portafilo	grigio ●
Staffa portafilo serraggio Td	8 mm
Modello staffa portafilo	DEHNsnap
Altezza staffa portafilo	16 mm
Filetto interno	M6
Posa del conduttore	libera
Dimensioni	come da CAD
Punto d'incolaggio	1600 mm²
Resistenza alla trazione	940 N
Resistenza alla tranciatura (dinamico)	760 N

Prodotto 297130 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297130 è stato aggiunto al carrello.

Apri Web-Shop

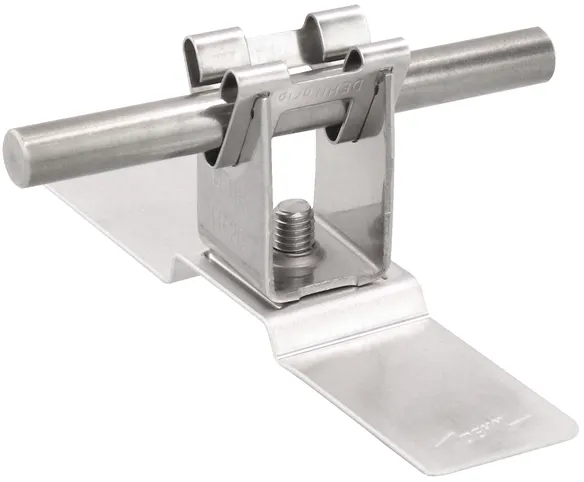

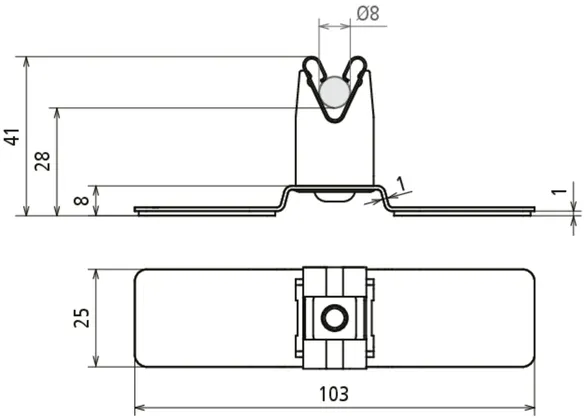

Staffa portafilo DEHNgrip con montante in alluminio adattabile

1 Prodotto

Art. 297140 DLH DG 8 H20 KP V2A AL

GTIN (EAN) 4013364492530, Codice doganale (EU): 85389099, Peso lordo: 28.40 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti con montante in alluminio e base adesiva (DEHNgrip)
Staffa portafilo per tetti con base adesiva e
montante in alluminio adattabile per l’installazione
di dispositivi di captazione su
tetti in lamiera di diverse forme.
La staffa portafilo può essere utilizzata su superfici piane
(non strutturate),
come tetti metallici
o superfici metalliche.
Materiale del montante: Alluminio - adattabile
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Modello staffa portafilo: DEHNgrip
Posa del conduttore: libera

Fabbricato: DEHN
Tipo: DLH DG 8 H20 KP V2A AL
Art.: 297140
o similare.

Caratteristiche tecniche

Materiale del montante	Alluminio - adattabile
Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	8 mm
Modello staffa portafilo	DEHNgrip
Altezza staffa portafilo	20 mm
Posa del conduttore	libera
Dimensioni	come da CAD

Materiale del montante	Alluminio - adattabile
Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	8 mm
Modello staffa portafilo	DEHNgrip
Altezza staffa portafilo	20 mm
Filetto interno	M6
Posa del conduttore	libera
Dimensioni	come da CAD
Punto d'incolaggio	1600 mm²
Resistenza alla trazione	940 N
Resistenza alla tranciatura (dinamico)	760 N

Prodotto 297140 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297140 è stato aggiunto al carrello.

Apri Web-Shop

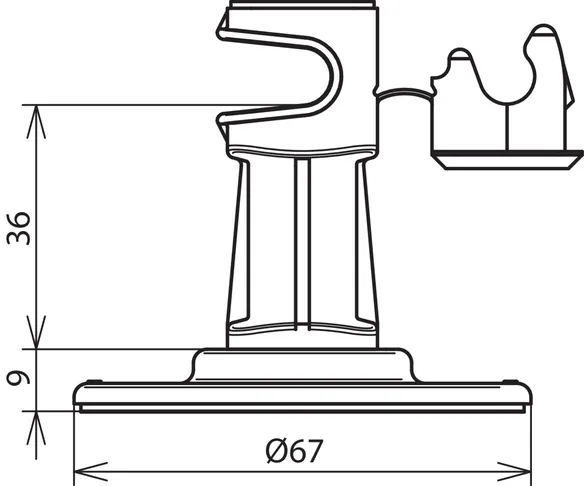

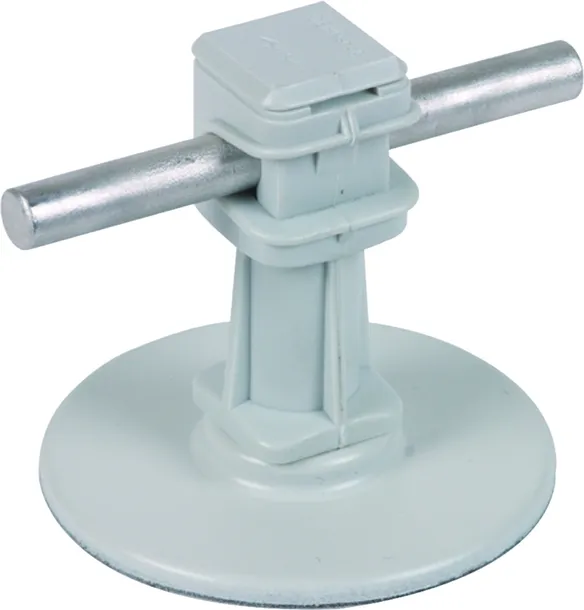

Staffa portafilo DEHNsnap con piastra di base

1 Prodotto

Art. 297110 DLH DS 8 H36 KP67 K GR

GTIN (EAN) 4013364100886, Codice doganale (EU): 85389099, Peso lordo: 34.72 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti con base adesiva (DEHNsnap)
Staffa portafilo per tetti con base adesiva per
l’installazione di dispositivi di captazione ad es.
su tetti in lamiera trapezoidali.
La staffa portafilo può essere utilizzata su superfici piane
(non strutturate),
come tetti metallici
o superfici metalliche.
Materiale della piastra di base: materiale plastico
Colore della piastra di base: grigio ●
Materiale staffa portafilo: materiale plastico
Colore staffa portafilo: grigio ●
Staffa portafilo serraggio Td: 8 mm
Modello staffa portafilo: DEHNsnap
Posa del conduttore: libera

Fabbricato: DEHN
Tipo: DLH DS 8 H36 KP67 K GR
Art.: 297110
o similare.

Certificati

Caratteristiche tecniche

Materiale della piastra di base	materiale plastico
Colore della piastra di base	grigio ●
Materiale staffa portafilo	materiale plastico
Colore staffa portafilo	grigio ●
Staffa portafilo serraggio Td	8 mm
Modello staffa portafilo	DEHNsnap
Altezza staffa portafilo	36 mm
Posa del conduttore	libera
Dimensioni	Ø 67 mm

Materiale della piastra di base	materiale plastico
Colore della piastra di base	grigio ●
Materiale staffa portafilo	materiale plastico
Colore staffa portafilo	grigio ●
Staffa portafilo serraggio Td	8 mm
Modello staffa portafilo	DEHNsnap
Altezza staffa portafilo	36 mm
Filetto interno	M6
Posa del conduttore	libera
Dimensioni	Ø 67 mm
Punto d'incolaggio	3000 mm²
Resistenza alla trazione	1770 N
Resistenza alla tranciatura (dinamico)	1440 N

Prodotto 297110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 297110 è stato aggiunto al carrello.

Apri Web-Shop

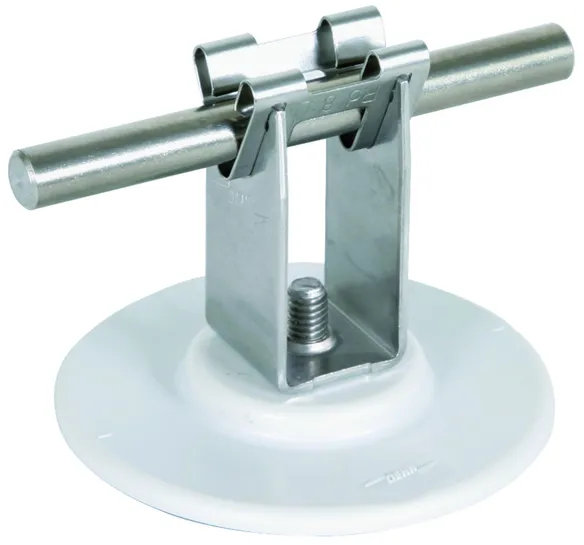

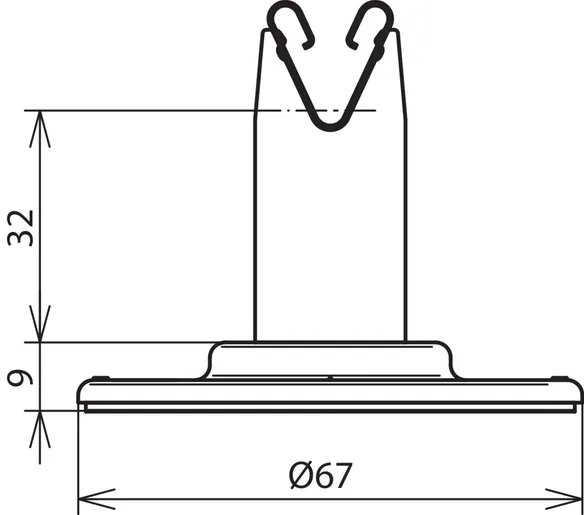

Staffa portafilo DEHNgrip con piastra di base

1 Prodotto

Art. 297120 DLH DG 8 H32 KP67 V2A K GR

GTIN (EAN) 4013364100916, Codice doganale (EU): 85389099, Peso lordo: 46.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Staffa portafilo per tetti con base adesiva (DEHNgrip)
Staffa portafilo per tetti con base adesiva per
l’installazione di dispositivi di captazione ad es.
su tetti in lamiera trapezoidali.
La staffa portafilo può essere utilizzata su superfici piane
(non strutturate),
come tetti metallici
o superfici metalliche.
Materiale della piastra di base: materiale plastico
Colore della piastra di base: grigio ●
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 8 mm
Modello staffa portafilo: DEHNgrip
Posa del conduttore: libera

Fabbricato: DEHN
Tipo: DLH DG 8 H32 KP67 V2A K GR
Art.: 297120
o similare.

Caratteristiche tecniche

Materiale della piastra di base	materiale plastico
Colore della piastra di base	grigio ●
Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	8 mm
Modello staffa portafilo	DEHNgrip
Altezza staffa portafilo	32 mm
Posa del conduttore	libera
Dimensioni	Ø 67 mm
Riferimento norma	CEI EN 62561-4

Materiale della piastra di base	materiale plastico
Colore della piastra di base	grigio ●
Materiale staffa portafilo	INOX
Staffa portafilo serraggio Td	8 mm
Modello staffa portafilo	DEHNgrip
Altezza staffa portafilo	32 mm
Filetto interno	M6
Posa del conduttore	libera
Dimensioni	Ø 67 mm
Punto d'incolaggio	3000 mm²
Resistenza alla trazione	1770 N
Resistenza alla tranciatura (dinamico)	1440 N
Riferimento norma	CEI EN 62561-4
