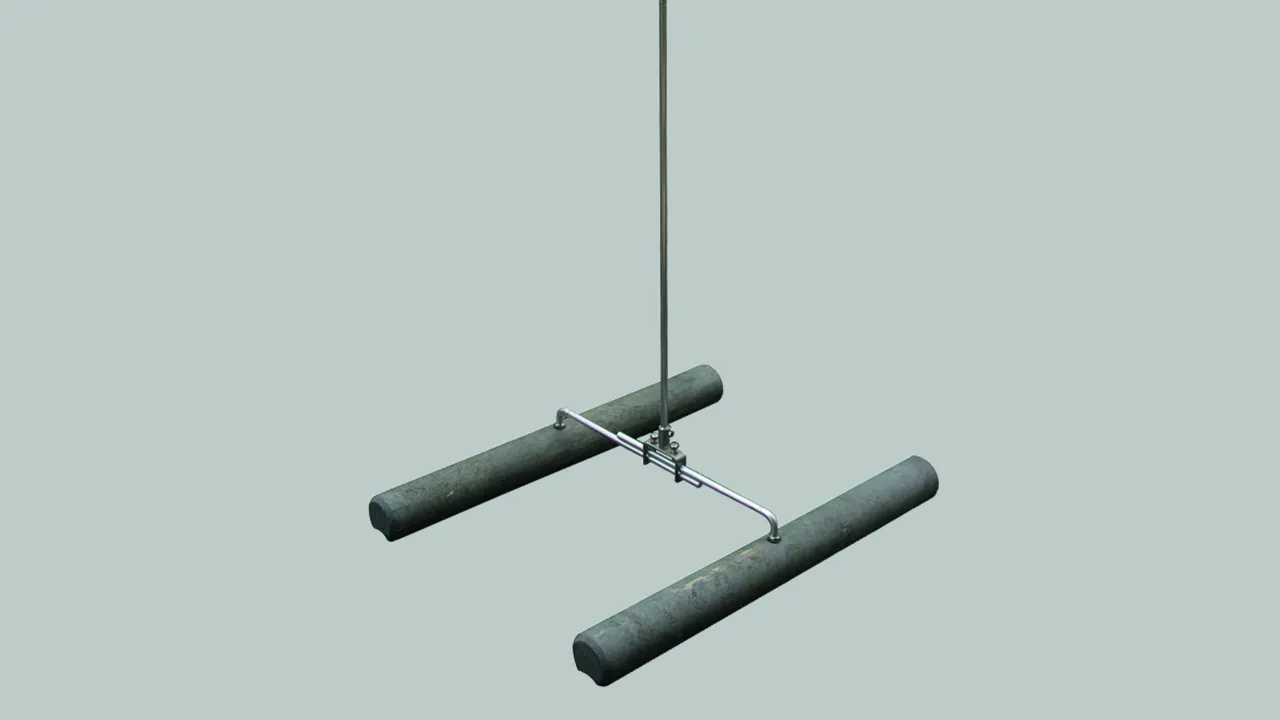

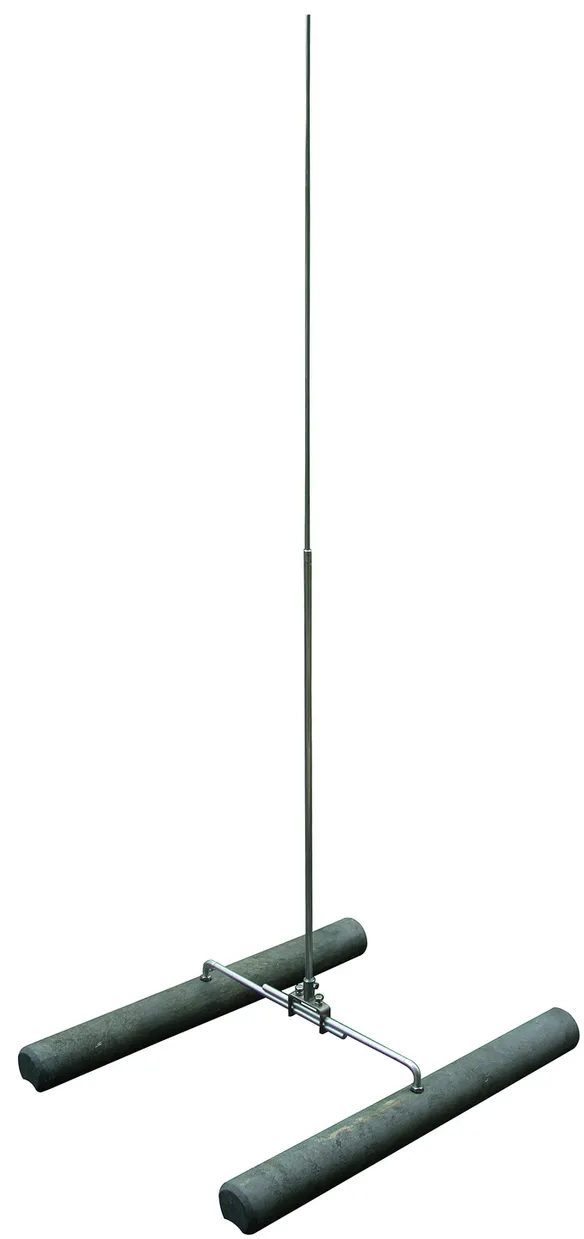

Asta di captazione per coperture trapezoidali

Per la protezione di piccole costruzioni sul tetto, abbaini, ecc.
L'asta di captazione viene posata "nella valle" della copertura. Tramite la base variabile può essere adattata a tutte le forme di coperture trapezoidali.

Tramite l'appoggio speciale dell'asta di captazione, il montaggio è possibile su tetti con inclinazioni fino a 10°.

1 Prodotto

Art. 123032 FS 16 10 2000 TD AL V2A K

GTIN (EAN) 4013364242067, Codice doganale (EU): 85389099, Peso lordo: 17.70 kg, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 123032.stp

      Non siete autorizzati per eseguire un download 123032.stp

      Login
    • 123032.igs

      Non siete autorizzati per eseguire un download 123032.igs

      Login
    • 123032.jt

      Non siete autorizzati per eseguire un download 123032.jt

      Login
    • 123032.dwg

      Non siete autorizzati per eseguire un download 123032.dwg

      Login
    • 123032m_D.dxf

      Non siete autorizzati per eseguire un download 123032m_D.dxf

      Login
Aste di captazione per tetti trapezoidali, altezza 2000 mm
Aste di captazione per tetti trapezoidali
per la protezione di sovrastrutture su tetti, lucernari, ecc.,
per un’inclinazione del tetto fino a 10°.
L’asta di captazione va collocata nell’avvallamento del tetto trapezoidale.
Grazie al supporto di base variabile, può
essere adattata a qualsiasi forma trapezoidale.
Le aste di captazione sono dimensionate secondo
l’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
per una velocità delle raffiche di vento non superiore a 137 km/h.

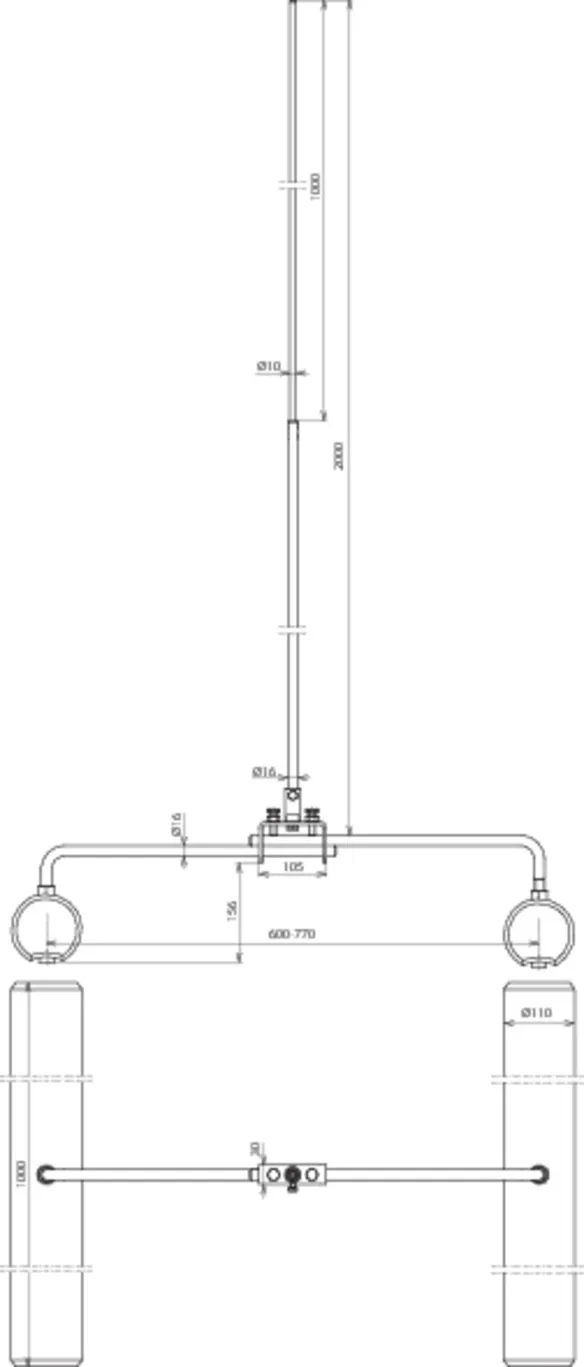

Lunghezza totale (Ø16 / 10 mm): 2000 mm
Distanza profilo: 600-770 mm
Materiale asta di captazione: Al
Materiale zoccolo: materiale plastico
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: FS 16 10 2000 TD AL V2A K
Art.: 123032
o similare.

Certificati



Caratteristiche tecniche

Lunghezza totale (Ø16 / 10 mm) 2000 mm
Max. velocità delle raffiche di vento 137 km/h
Distanza profilo 600-770 mm
Materiale asta di captazione Al
Materiale zoccolo materiale plastico
Riferimento norma CEI EN 62561-2
Esecuzione con lunghezza 1500 mm (con Art. 103 210) a richiesta.
