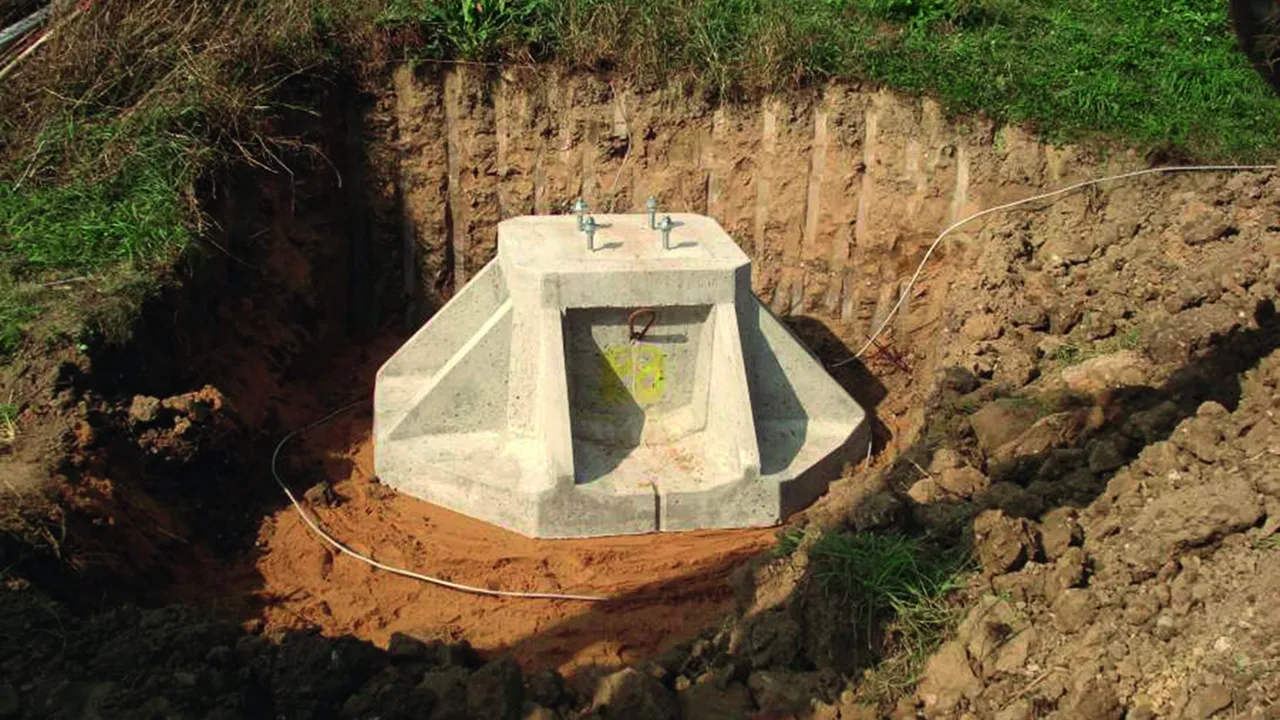

Fondazione a bicchiere per palo componibile

Come elemento prefabbricato per il facile montaggio di pali componibili di captazione.
Non necessita lavori di calcestruzzo in loco.
Informazioni più precise sul sistema ad innesto, le fondazioni e il montaggio sono a disposizione nelle istruzioni per il montaggio.

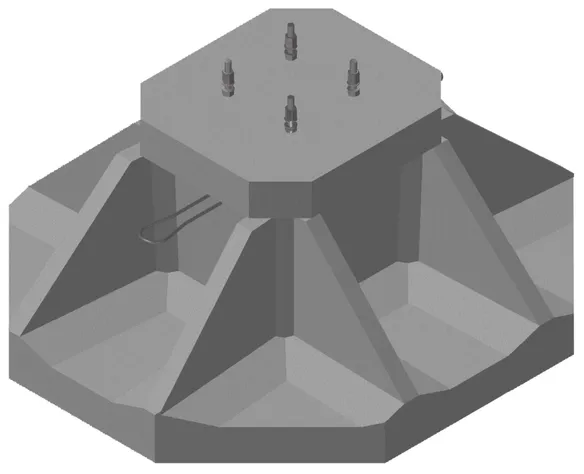

Esecuzione KöFU I

Per pali con un'altezza sopra il livello del suolo da 13,35 fino a 19,35 m.
(Art. 103 013 / 103 016 / 103 019)
Flangia 400 x 400 mm.

1 Prodotto

Art. 103030 KÖFU I TBM FP400

GTIN (EAN) 4013364129917, Codice doganale (EU): 68109100, Peso lordo: 2620.00 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 103030.stp

      Non siete autorizzati per eseguire un download 103030.stp

      Login
    • 103030.igs

      Non siete autorizzati per eseguire un download 103030.igs

      Login
    • 103030.jt

      Non siete autorizzati per eseguire un download 103030.jt

      Login
    • 103030.dwg

      Non siete autorizzati per eseguire un download 103030.dwg

      Login
    • 103030m_E.dxf

      Non siete autorizzati per eseguire un download 103030m_E.dxf

      Login
Fondazione a bicchiere per palo componibile
Esecuzione KöFU I
Fondazione a bicchiere per palo componibile
Fondazione a bicchiere come elemento prefabbricato
per la realizzazione facile di pali componibili di captazione
Per pali con un'altezza sopra terra da 13,35 fino a 19,35 m.
(Art. 103 013 / 103 016 / 103 019)

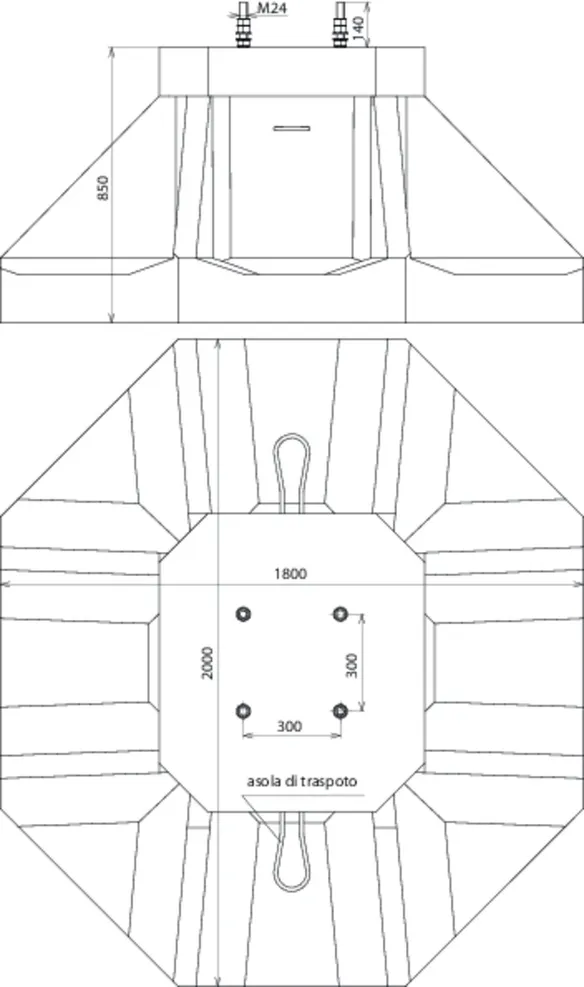

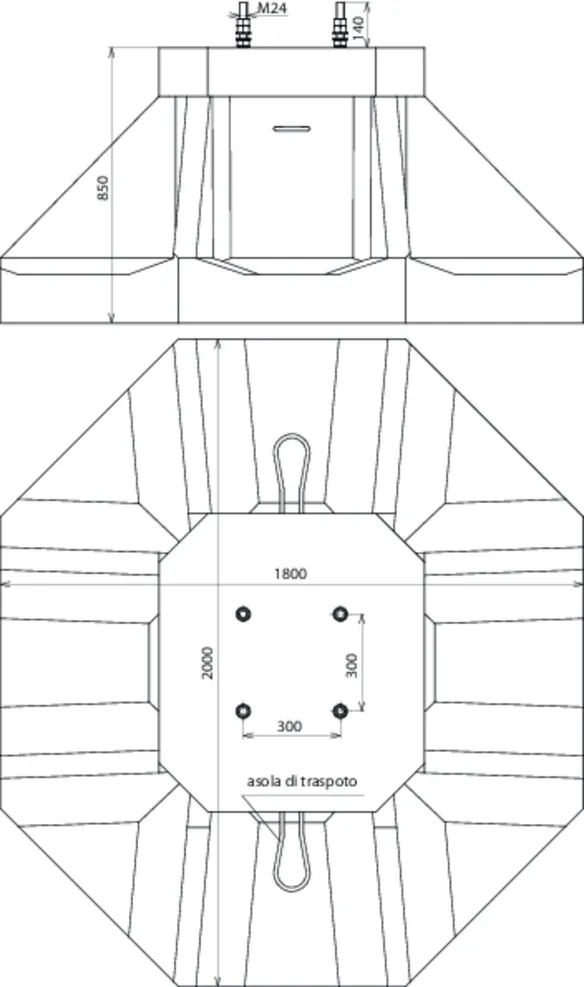

Flangia 400 x 400 mm
Materiale: cemento (C50/60)
Dimensioni: 1800 x 2000 x 850 mm
Peso: ca. 2,5 t

Fabbricato: DEHN
Tipo: KÖFU I TBM FP400
Art.: 103030
o similare.



Caratteristiche tecniche

Materiale cemento (C50/60)
Dimensioni 1800 x 2000 x 850 mm
Peso ca. 2,5 t

Prodotto 103030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103030 è stato aggiunto al carrello.

Apri Web-Shop

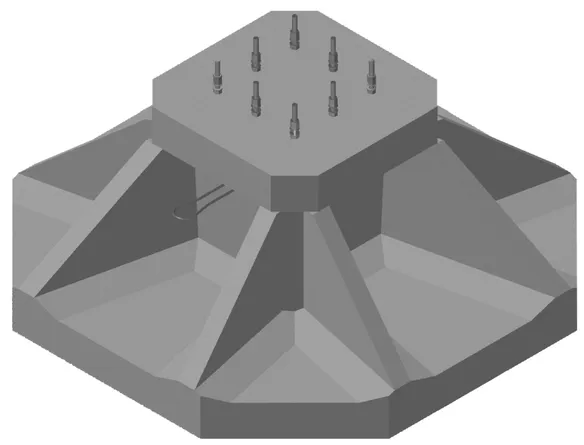

Esecuzione KöFU II

Per pali con un'altezza sopra il livello del suolo da 22,35 o 24,85 m.
(Art. 103 022 o 103 025)
Flangia 565 x 565 mm.

1 Prodotto

Art. 103031 KÖFU II TBM FP565

GTIN (EAN) 4013364129924, Codice doganale (EU): 68109100, Peso lordo: 4900.00 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 103031.stp

      Non siete autorizzati per eseguire un download 103031.stp

      Login
    • 103031.igs

      Non siete autorizzati per eseguire un download 103031.igs

      Login
    • 103031.jt

      Non siete autorizzati per eseguire un download 103031.jt

      Login
    • 103031.dwg

      Non siete autorizzati per eseguire un download 103031.dwg

      Login
    • 103031m_E.dxf

      Non siete autorizzati per eseguire un download 103031m_E.dxf

      Login
Fondazione a bicchiere per palo componibile
Esecuzione KöFU II
Fondazione a bicchiere per palo componibile
Fondazione a bicchiere come elemento prefabbricato
per la realizzazione facile di pali componibili di captazione
per pali con un'altezza sopra terra da 22,35 o 24,85 m.
(Art. 103 022 o 103 025)

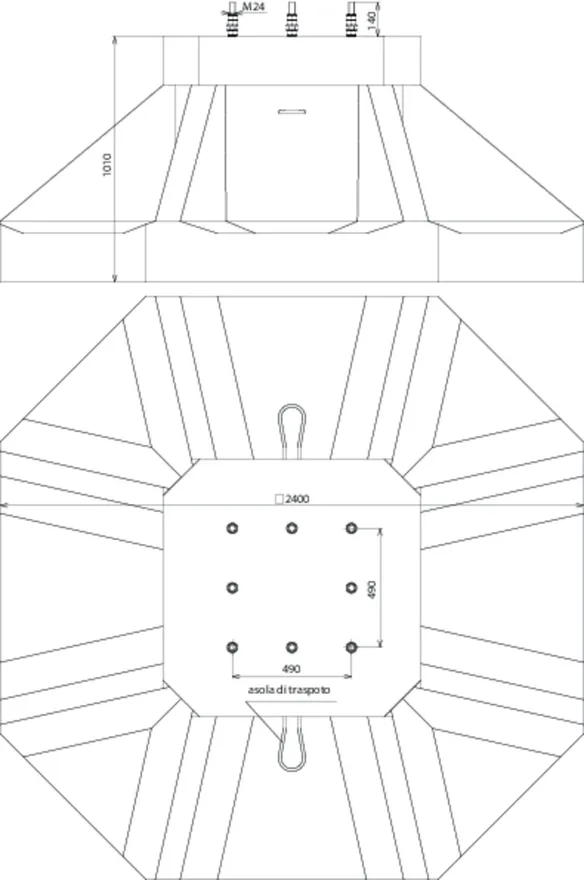

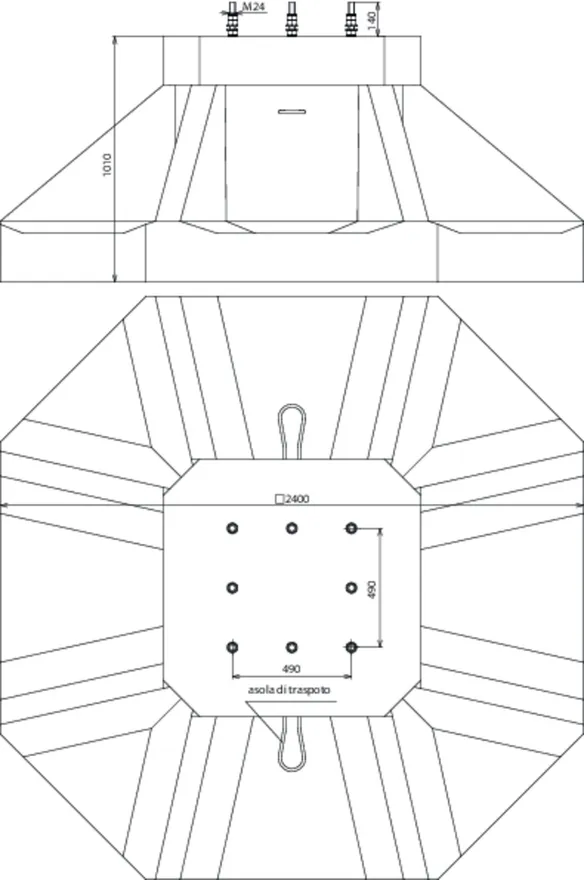

Flangia 565 x 565 mm
Materiale: cemento (C50/60)
Dimensioni: 2400 x 2400 x 1010 mm
Peso: ca. 4,9 t

Fabbricato: DEHN
Tipo: KÖFU II TBM FP565
Art.: 103031
o similare.



Caratteristiche tecniche

Materiale cemento (C50/60)
Dimensioni 2400 x 2400 x 1010 mm
Peso ca. 4,9 t
