Staffa per captatori su tegole e pietre di colmo

Per aste di captazione o barre distanziatrici con staffa portafilo, per la protezione di pannelli solari o generatori fotovoltaici o altre installazioni su tetti spioventi.
Il montaggio della staffa si basa sulla tecnica a nastro tensionatore. Con un arco montato in modo fisso sul nastro tensionatore e un arco supplementare regolabile, è possibile montare la staffa su tegole dalle forme più diverse.

Le punte/aste di captazione o le barre distanziatrici devono essere ordinate separatamente.

I supporti in combinazione con le punte/aste di captazione metalliche sono dimensionati conformi all’Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) .

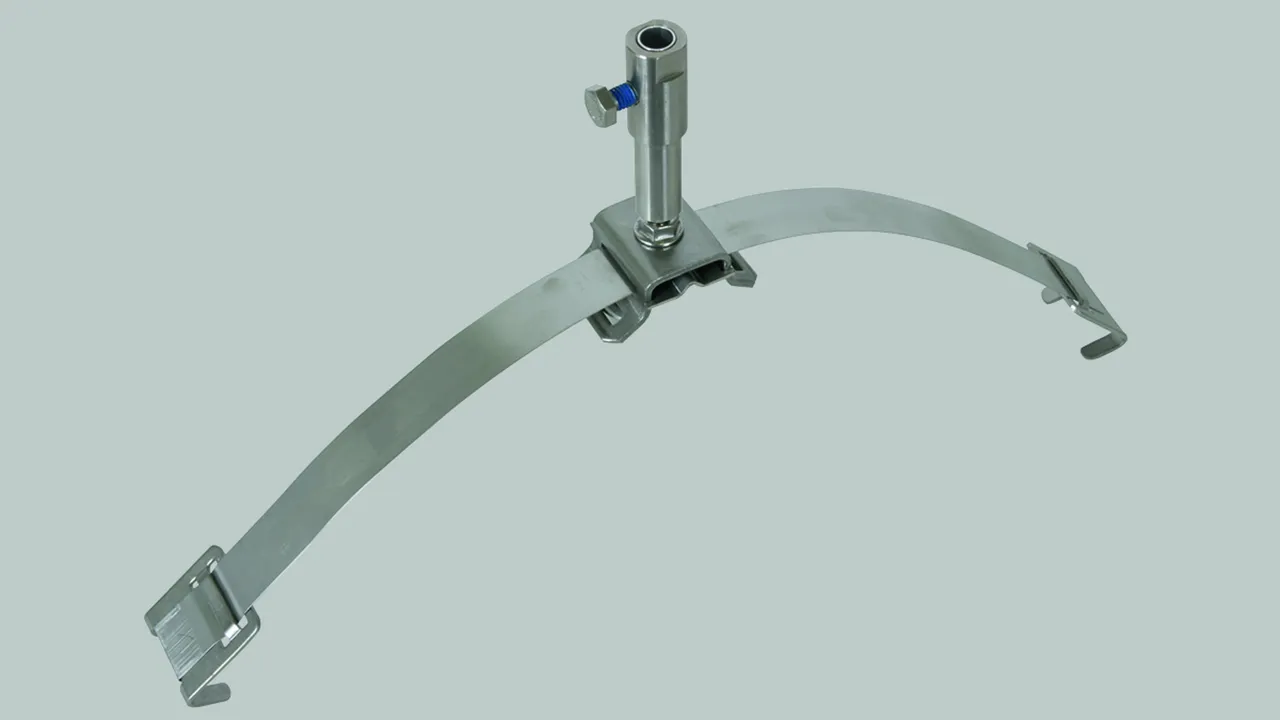

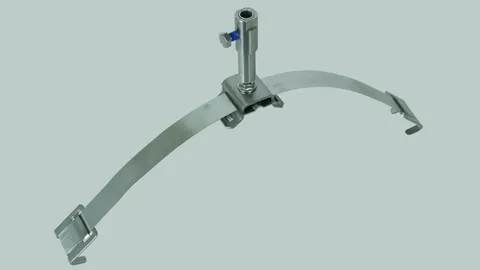

Esecuzione semplice

Per punte di captazione (lunghezza 1000 mm) o distanziatori in PRFV Ø10 mm.

1 Prodotto

Art. 123110 HA 10 1F FG120.300 V2A

GTIN (EAN) 4013364147911, Codice doganale (EU): 85389099, Peso lordo: 321.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 123110.stp

      Non siete autorizzati per eseguire un download 123110.stp

      Login
    • 123110.igs

      Non siete autorizzati per eseguire un download 123110.igs

      Login
    • 123110.jt

      Non siete autorizzati per eseguire un download 123110.jt

      Login
    • 123110.dwg

      Non siete autorizzati per eseguire un download 123110.dwg

      Login
    • 123110m_E.dxf

      Non siete autorizzati per eseguire un download 123110m_E.dxf

      Login

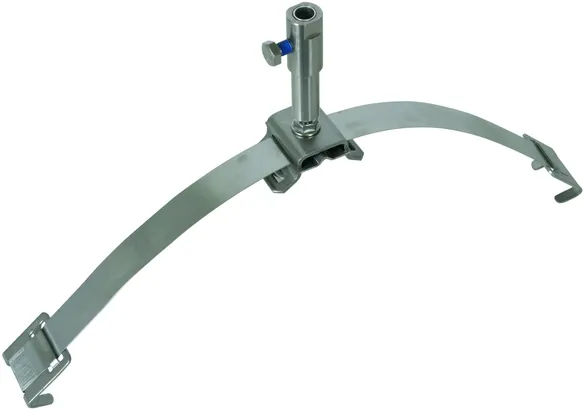

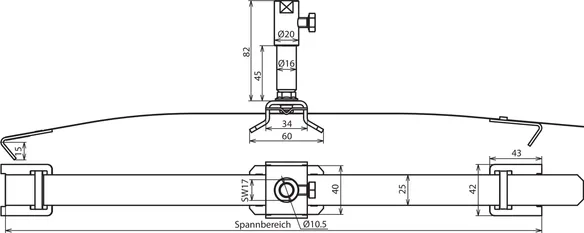

Staffa per punte di captazione o barre distanziatrici versione semplice INOX
Staffa per punte di captazione o barre distanziatrici PRFV Ø 10 mm
con staffa portafilo, per la protezione di pannelli solari
o generatori fotovoltaici o altre installazioni su tetti spioventi.
Il montaggio della staffa si basa sulla tecnica a nastro tensionatore.
Con un arco montato in modo fisso sul
nastro tensionatore e un arco supplementare regolabile, è possibile
montare la staffa su tegole
dalle forme più diverse.
Le staffe, in combinazione con punte di captazione (lunghezza 1000 mm, D 10 mm)
e barre distanziatrici in PRFV (lunghezza 420 mm, D 10 mm), sono dimensionate secondo
Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Campo di serraggio Td: 10 mm
Campo di serraggio: 120-300 mm

Fabbricato: DEHN
Tipo: HA 10 1F FG120.300 V2A
Art.: 123110
o similare.

Certificati



Caratteristiche tecniche

Campo di serraggio Td 10 mm
Campo di serraggio 120-300 mm
Materiale boccola di fissaggio INOX

Prodotto 123110 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 123110 è stato aggiunto al carrello.

Apri Web-Shop

Esecuzione doppia

Per aste di captazione Ø16 / 10 mm, lunghezza massima 1,5 m compreso cavallotto di fissaggio per il collegamento di conduttori tondi Td 6-10 mm.

1 Prodotto

Art. 123116 HA 16 2F FG120.300 V2A

GTIN (EAN) 4013364147966, Codice doganale (EU): 85389099, Peso lordo: 1.11 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 123116.stp

      Non siete autorizzati per eseguire un download 123116.stp

      Login
    • 123116.igs

      Non siete autorizzati per eseguire un download 123116.igs

      Login
    • 123116.jt

      Non siete autorizzati per eseguire un download 123116.jt

      Login
    • 123116.dwg

      Non siete autorizzati per eseguire un download 123116.dwg

      Login
    • 123116m_E.dxf

      Non siete autorizzati per eseguire un download 123116m_E.dxf

      Login

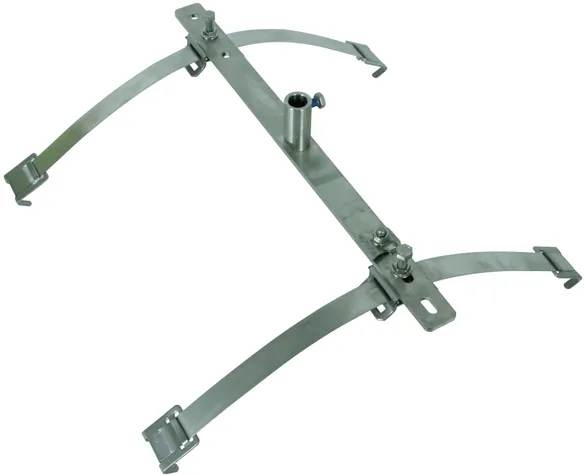

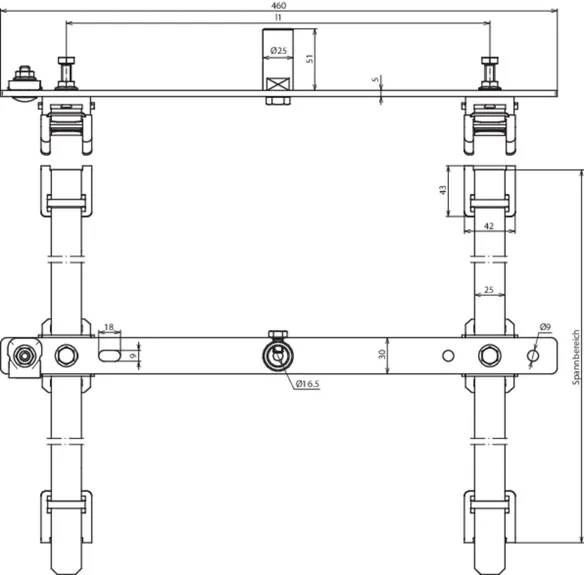

Staffa per punte di captazione o barre distanziatrici versione doppia INOX
Staffa per punte di captazione o barre distanziatrici Ø 16/10 mm,
lunghezza max 1,5 m, per la protezione di pannelli solari
o generatori fotovoltaici o altre installazioni
su tetti spioventi. Il montaggio della staffa si basa sulla
tecnica a nastro tensionatore. Con un arco montato in modo fisso sul
nastro tensionatore e un arco supplementare regolabile, è possibile
montare la staffa su tegole
dalle forme più diverse.
I supporti sono dimensionati secondo l’Eurocodice 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Campo di serraggio Td: 16 mm
Campo di serraggio: 120-300 mm
Riferimento norma: DIN EN 62561-1

Fabbricato: DEHN
Tipo: HA 16 2F FG120.300 V2A
Art.: 123116
o similare.



Caratteristiche tecniche

Campo di serraggio Td 16 mm
Campo di serraggio 120-300 mm
Distanza di montaggio (l1) ca. 280 / 350 / 420 mm
Materiale boccola di fissaggio INOX
