Morsetti di messa a terra UNI

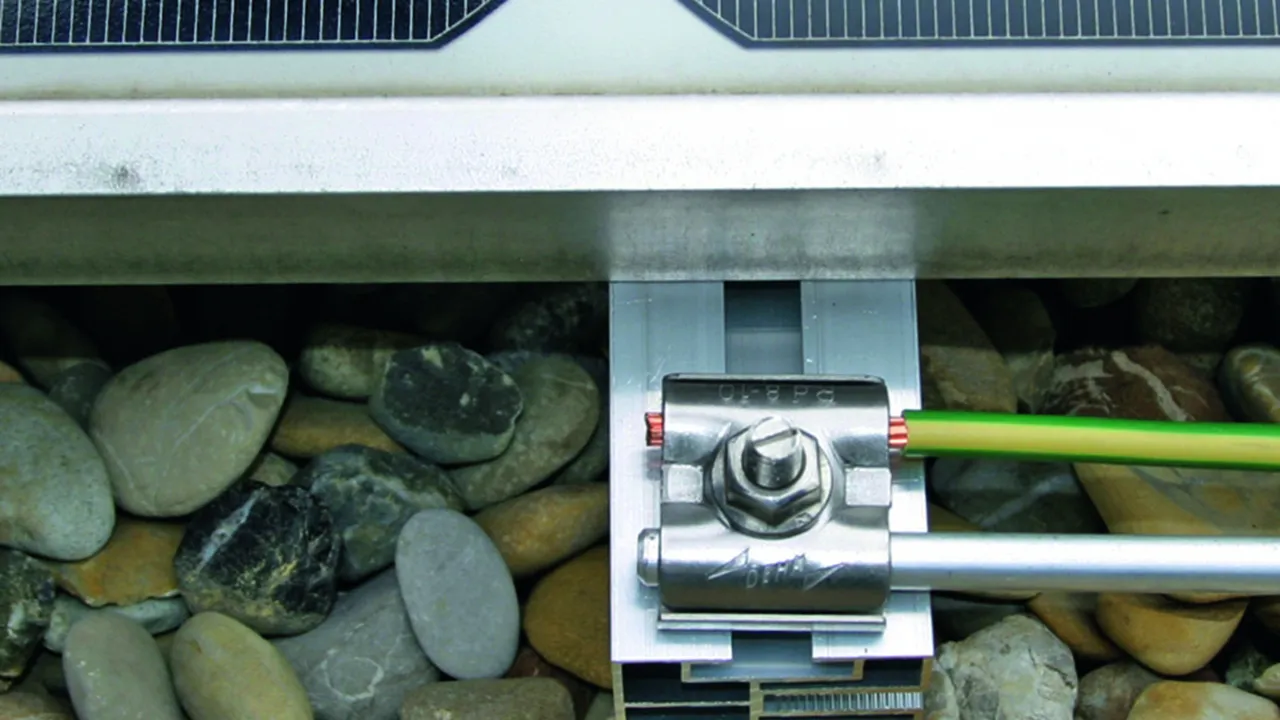

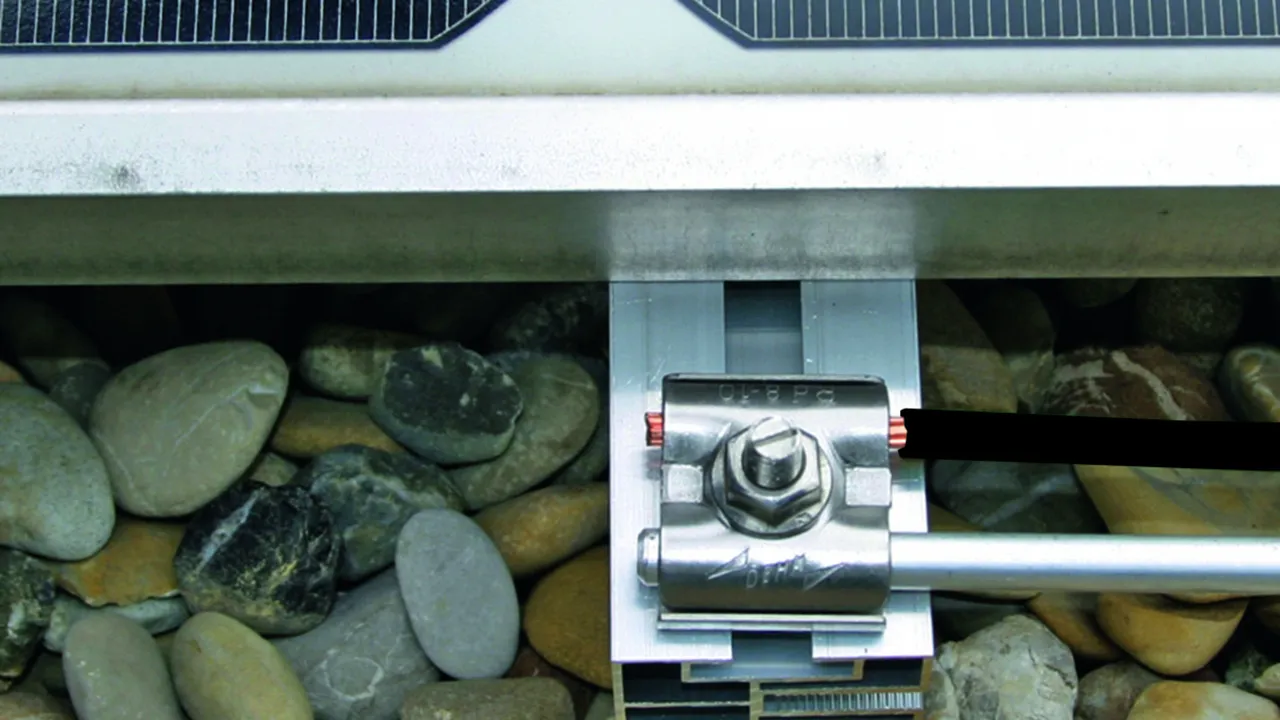

Per integrazione dei sistemi di montaggio p.es. di impianti FV, nell'equipotenzialità funzionale/messa a terra funzionale (colore del conduttore nero) ed equipotenzilità antifulmine secondo CEI EN 62305-3 (classificazione CEI 81-10/3).
Tramite la piastra di contatto (elemento intermedio) in INOX possono essere collegati conduttori in materiali diversi (Cu, Al, Fe/tZn e INOX) con i più comuni sistemi di montaggio p.es. in alluminio, senza alcuna effetto di corrosione.

Con vite a martello M8 e dado zigrinato

2 Prodotti

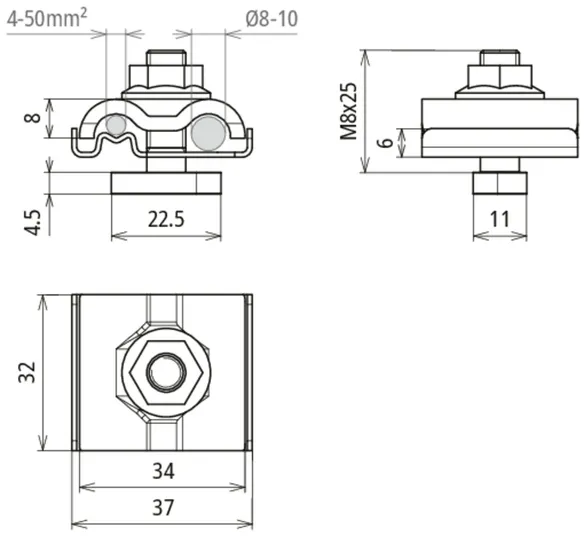

Art. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

GTIN (EAN) 4013364512320, Codice doganale (EU): 85359000, Peso lordo: 59.02 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di messa a terra UNI con vite a martello M8x25 acciaio inox
Morsetti di messa a terra per l’integrazione dei
sistemi di montaggio, ad es. di impianti FV
nel collegamento equipotenziale funzionale / nella messa a terra funzionale
e nel collegamento equipotenziale antifulmine
con vite M8x25 mm e dado zigrinato
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEK 8.10 AQ4 50 HKSM8X25 V2A
Art.: 540249
o similare.

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	Vite a martello M8 x 25 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	Vite a martello M8 x 25 mm
Dado zigrinato	SW 13 mm
Materiale vite / dado	INOX
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540249 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540249 è stato aggiunto al carrello.

Apri Web-Shop

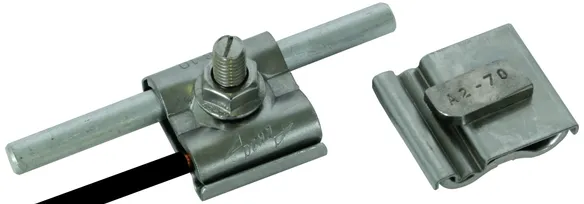

Art. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

GTIN (EAN) 4013364138650, Codice doganale (EU): 85359000, Peso lordo: 61.60 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

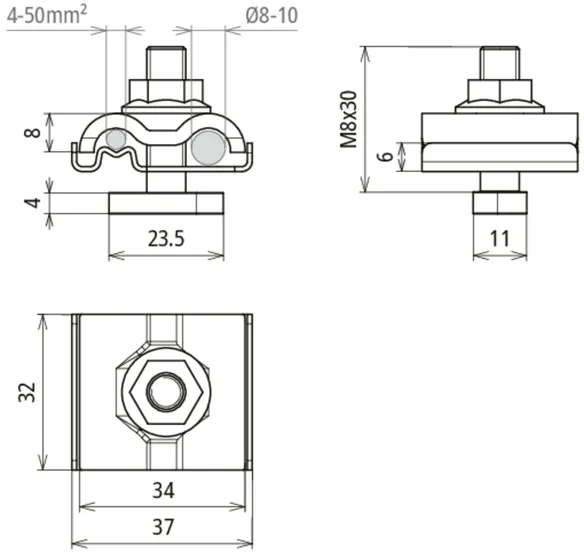

Morsetto di messa a terra UNI con vite a martello M8x30 acciaio inox
Morsetti di messa a terra per l’integrazione dei
sistemi di montaggio, ad es. di impianti FV
nel collegamento equipotenziale funzionale / nella messa a terra funzionale
e nel collegamento equipotenziale antifulmine
con vite M8x30 mm e dado zigrinato
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEK 8.10 AQ4 50 HKSM8 V2A
Art.: 540250
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	vite a martello M8 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	vite a martello M8 x 30 mm
Dado zigrinato	SW 13 mm
Materiale vite / dado	INOX
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540250 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540250 è stato aggiunto al carrello.

Apri Web-Shop

Con vite a martello M10 e dado zigrinato

2 Prodotti

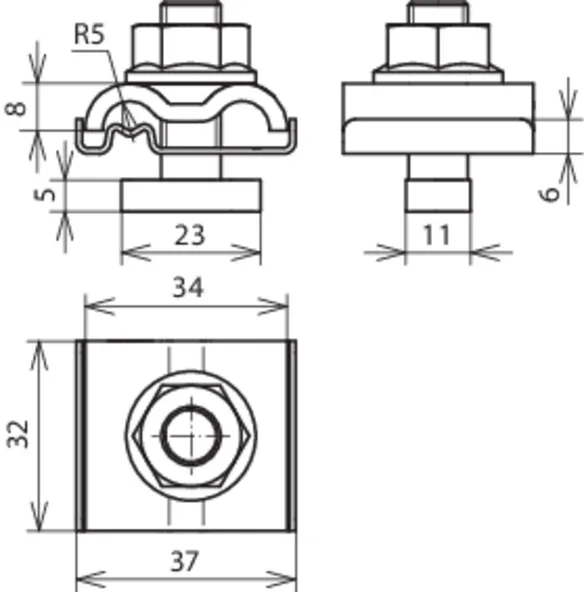

Art. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

GTIN (EAN) 4013364138667, Codice doganale (EU): 85359000, Peso lordo: 61.60 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

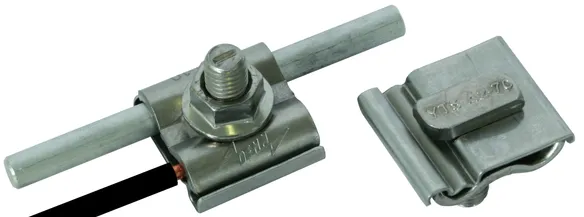

Morsetto di messa a terra UNI con vite a martello in acciaio inox
Morsetto di messa a terra per integrazione dei sistemi di montaggio
p.es. di impianti FV nel
collegamento equipotenziale funzionale/messa a terra funzionale
e collegamento equipotenziale antifulmine
con vite M10 e dado zigrinato
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEK 8.10 AQ4 50 HKSM10 V2A
Art.: 540260
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	Vite a martello (23 x 11 mm), M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	Vite a martello (23 x 11 mm), M10 x 30 mm
Dado zigrinato	SW 15 mm
Materiale vite / dado	INOX
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540260 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540260 è stato aggiunto al carrello.

Apri Web-Shop

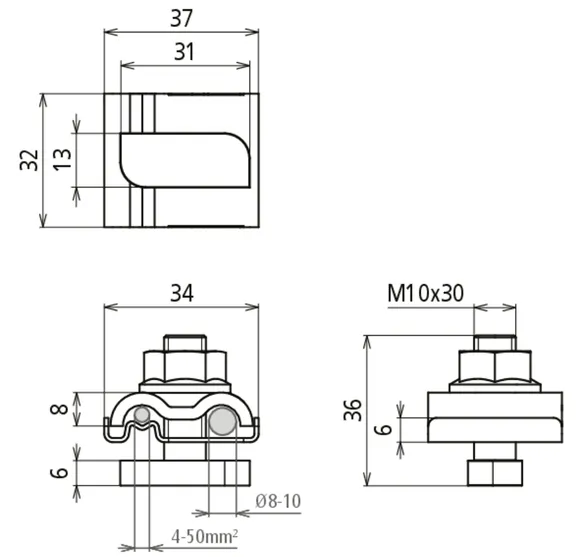

Art. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

GTIN (EAN) 4013364449237, Codice doganale (EU): 85359000, Peso lordo: 79.50 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Morsetto di messa a terra UNI con vite a martello in acciaio inox
Morsetto di messa a terra per integrazione dei sistemi di montaggio
nel collegamento equipotenziale funzionale/messa a terra funzionale
e collegamento equipotenziale antifulmine
con vite M10 e dado zigrinato
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEK 8.10 AQ4 50 HKSBM10 V2A
Art.: 540262
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	Vite a martello (31 x 13 mm), M10 x 30 mm
Materiale vite / dado	INOX
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	Vite a martello (31 x 13 mm), M10 x 30 mm
Dado zigrinato	SW 15 mm
Materiale vite / dado	INOX
Portata di corrente di fulmine (10/350 µs)	= / & *⁾
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 540262 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540262 è stato aggiunto al carrello.

Apri Web-Shop

Con vite a testa piatta M10 e dado zigrinato

1 Prodotto

Art. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

GTIN (EAN) 4013364449244, Codice doganale (EU): 85359000, Peso lordo: 80.76 g, UM: 10.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

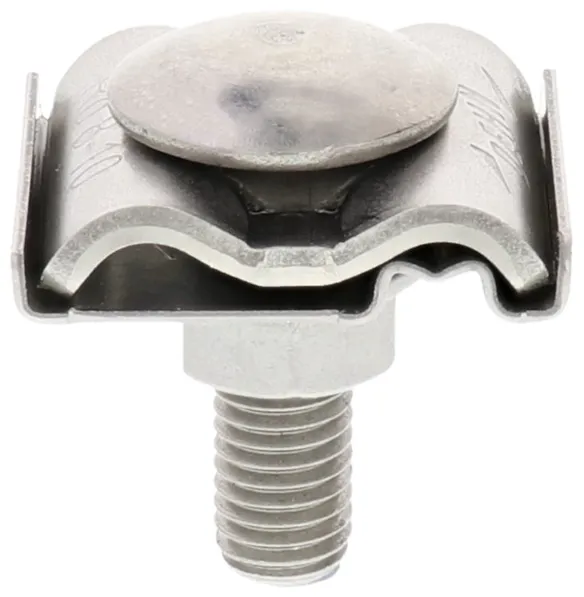

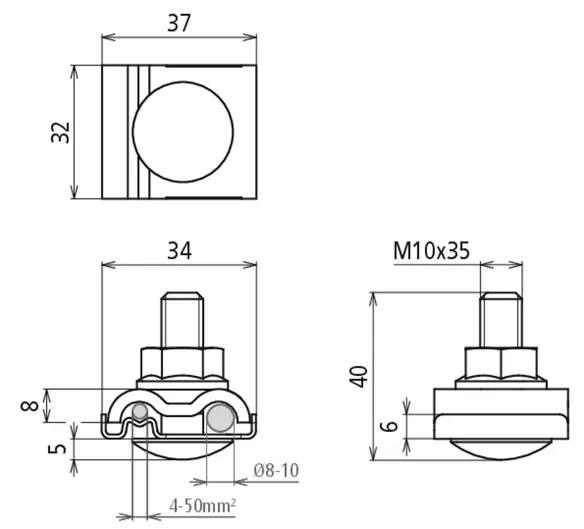

Morsetto di messa a terra UNI con piastra di contatto e cavallotto doppio di fissaggio in acciaio inox
Morsetto di messa a terra per integrazione dei sistemi di montaggio
nel collegamento equipotenziale funzionale/messa a terra funzionale
e collegamento equipotenziale antifulmine
con vite M10 e dado zigrinato
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2

Fabbricato: DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
Art.: 540263
o similare.

Certificati

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²
Vite	eM10 x 35 mm
Materiale vite / dado	INOX

Prodotto 540263 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540263 è stato aggiunto al carrello.

Apri Web-Shop

Piastra di contatto e cavallotto doppio separato con foro quadrato per vite M8

1 Prodotto

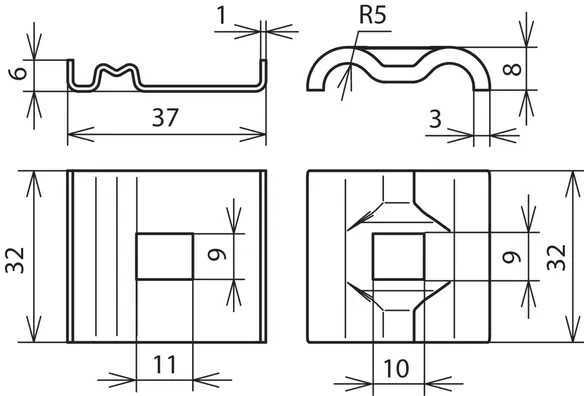

Art. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

GTIN (EAN) 4013364138674, Codice doganale (EU): 85359000, Peso lordo: 37.88 g, UM: 100.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

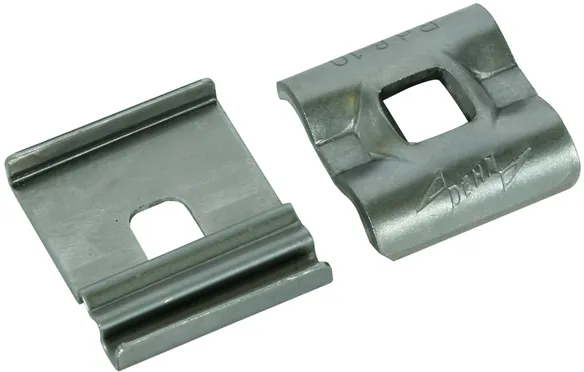

Morsetto di messa a terra UNI con piastra di contatto e cavallotto doppio di fissaggio in acciaio inox
Morsetto di messa a terra per integrazione
dei sistemi di montaggio ad es. di
impianti FV nel
collegamento equipotenziale funzionale/messa a terra funzionale
e collegamento equipotenziale antifulmine
senza vite e dado M8
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2

Fabbricato: DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL9 V2A
Art.: 540251
o similare.

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²

Prodotto 540251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540251 è stato aggiunto al carrello.

Apri Web-Shop

Piastra di contatto e cavallotto doppio separato con foro quadrato per vite M10

1 Prodotto

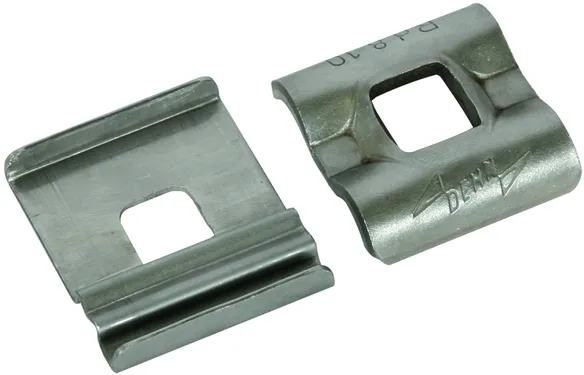

Art. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

GTIN (EAN) 4013364138681, Codice doganale (EU): 85359000, Peso lordo: 36.52 g, UM: 100.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

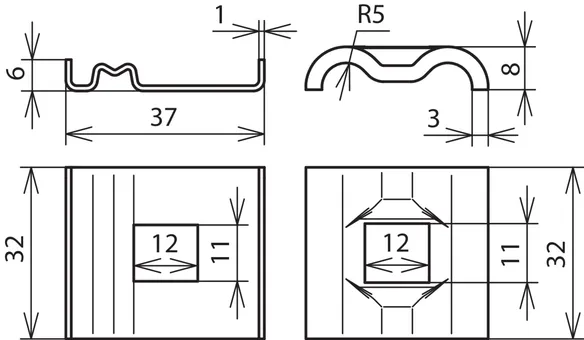

Morsetto di messa a terra UNI con piastra di contatto e cavallotto doppio di fissaggio in acciaio inox
Morsetto di messa a terra per integrazione
dei sistemi di montaggio ad es. di
impianti FV nel
collegamento equipotenziale funzionale/messa a terra funzionale
e collegamento equipotenziale antifulmine
con vite M10 e dado zigrinato
Materiale morsetto: INOX
Campo di serraggio Td: 8-10 mm
Collegamento (rigido / semirigido): 4-50 mm2

Fabbricato: DEHN
Tipo: KP AQ4 50 DUL 8.10 VKL11 V2A
Art.: 540261
o similare.

Caratteristiche tecniche

Materiale morsetto	INOX
Campo di serraggio Td	8-10 mm
Collegamento (rigido / semirigido)	4-50 mm²

Prodotto 540261 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 540261 è stato aggiunto al carrello.

Apri Web-Shop

Morsetti di messa a terra UNI

Con vite a martello M8 e dado zigrinato

Art. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

Non siete autorizzati per eseguire un download 540249.stp

Non siete autorizzati per eseguire un download 540249.igs

Non siete autorizzati per eseguire un download 540249.jt

Non siete autorizzati per eseguire un download 540249.dwg

Non siete autorizzati per eseguire un download 540249m_D.dxf

Prodotto 540249 è stato aggiunto al blocco note.

Prodotto 540249 è stato aggiunto al carrello.

Art. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

Non siete autorizzati per eseguire un download 540250.stp

Non siete autorizzati per eseguire un download 540250.igs

Non siete autorizzati per eseguire un download 540250.jt

Non siete autorizzati per eseguire un download 540250.dwg

Non siete autorizzati per eseguire un download 540250m_D.dxf

Prodotto 540250 è stato aggiunto al blocco note.

Prodotto 540250 è stato aggiunto al carrello.

Con vite a martello M10 e dado zigrinato

Art. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

Non siete autorizzati per eseguire un download 540260.stp

Non siete autorizzati per eseguire un download 540260.igs

Non siete autorizzati per eseguire un download 540260.jt

Non siete autorizzati per eseguire un download 540260.dwg

Non siete autorizzati per eseguire un download 540260m_D.dxf

Prodotto 540260 è stato aggiunto al blocco note.

Prodotto 540260 è stato aggiunto al carrello.

Art. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

Non siete autorizzati per eseguire un download 540262.stp

Non siete autorizzati per eseguire un download 540262.igs

Non siete autorizzati per eseguire un download 540262.jt

Non siete autorizzati per eseguire un download 540262.dwg

Non siete autorizzati per eseguire un download 540262m_D.dxf

Prodotto 540262 è stato aggiunto al blocco note.

Prodotto 540262 è stato aggiunto al carrello.

Con vite a testa piatta M10 e dado zigrinato

Art. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

Non siete autorizzati per eseguire un download 540263.stp

Non siete autorizzati per eseguire un download 540263.igs

Non siete autorizzati per eseguire un download 540263.jt

Non siete autorizzati per eseguire un download 540263.dwg

Non siete autorizzati per eseguire un download 540263m_D.dxf

Prodotto 540263 è stato aggiunto al blocco note.

Prodotto 540263 è stato aggiunto al carrello.

Piastra di contatto e cavallotto doppio separato con foro quadrato per vite M8

Art. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

Non siete autorizzati per eseguire un download 540251.stp

Non siete autorizzati per eseguire un download 540251.igs

Non siete autorizzati per eseguire un download 540251.jt

Non siete autorizzati per eseguire un download 540251.dwg

Non siete autorizzati per eseguire un download 540251m_D.dxf

Prodotto 540251 è stato aggiunto al blocco note.

Prodotto 540251 è stato aggiunto al carrello.

Piastra di contatto e cavallotto doppio separato con foro quadrato per vite M10

Art. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

Non siete autorizzati per eseguire un download 540261.stp

Non siete autorizzati per eseguire un download 540261.igs

Non siete autorizzati per eseguire un download 540261.jt

Non siete autorizzati per eseguire un download 540261.dwg

Non siete autorizzati per eseguire un download 540261m_D.dxf

Prodotto 540261 è stato aggiunto al blocco note.

Prodotto 540261 è stato aggiunto al carrello.
