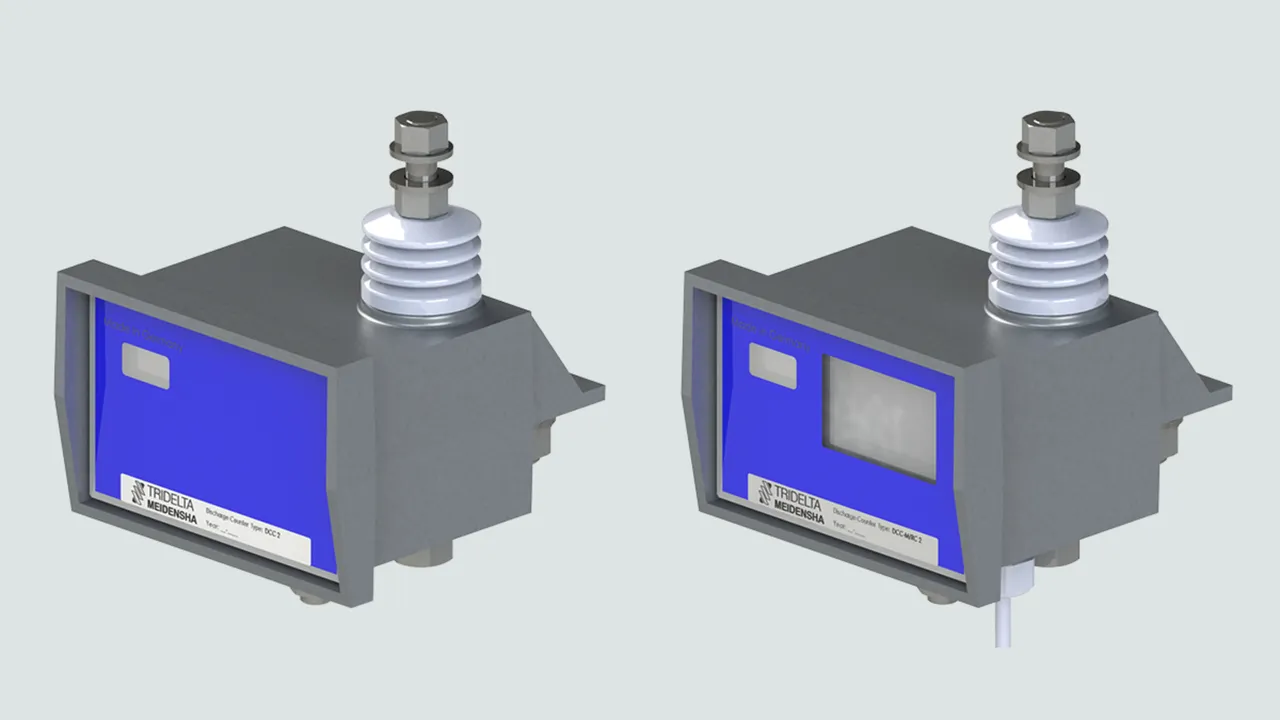

Contaimpulsi

Tenuta alla forte corrente 100 kA (4/10 µs)
Rilevazione veloce dei valori
Resistente alla corrosione
Meccanicamente stabile
A tenuta stagna
Privo di manutenzione
In opzione è disponibile un'esecuzione con contatto di telesegnalamento (FM)

IZ(M) 100

3 Prodotti

Art. 994001 IZ 100

GTIN (EAN) 4013364103122, Codice doganale (EU): 90303900, Peso lordo: 3.10 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

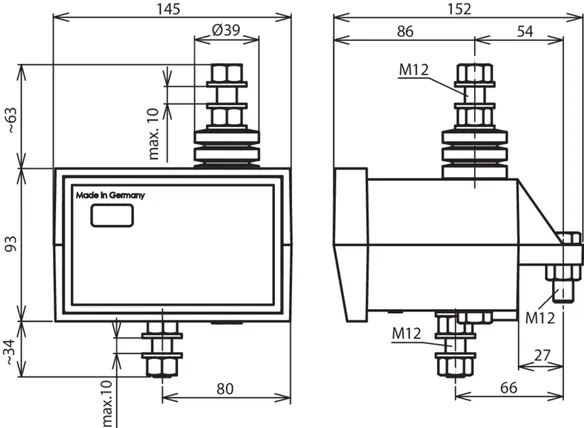

File CAD

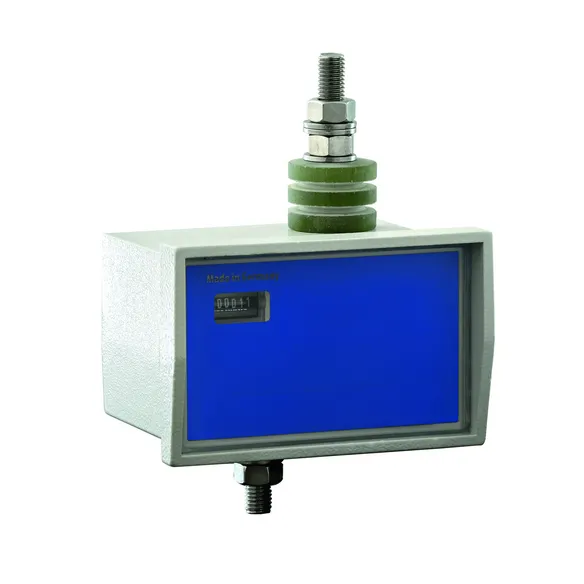

Contatore d'impulsi IZ 100
Contatore d'impulsi
con indicatore per rilevamento di scariche
veloce rilevamento dei valori
resistente a corrosione
sensibilità min: 100 A (8/20)
resistenza a forte corrente impulsiva max.: 100kA (4/10)
Perno di collegamento: M12
Custodia di alluminio: IP 67; grigio

Fabbricato: DEHN
Tipo: IZ 100
Art.: 994001
o similare.

Caratteristiche tecniche

Indicazione-contatore

a 6 numeri

Indicazione-contatore	a 6 numeri
Sensibilità minima della corrente rilevata	100 A (8/20 µs)
Tenuta massima alla forte corrente impulsiva	100 kA (4/10 µs)
Caduta di tensione con 20 kA (8/20 µs)	1 kV s
Velocità massima di registrazione	5 conteggi al secondo
Materiale involucro	alluminio con rivestimento polverizzato
Colore	grigio
Collegamento sul lato terra	perno filettato M12 con due dadi in INOX
Collegamento sul lato fase	perno filettato M12 con due dadi in INOX
Fissaggio dell'involucro	staffa sul retro/ M12 opp. ulteriore angolare

Prodotto 994001 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 994001 è stato aggiunto al carrello.

Apri Web-Shop

Art. 994002 IZM 100

GTIN (EAN) 4013364103139, Codice doganale (EU): 90303900, Peso lordo: 3.40 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

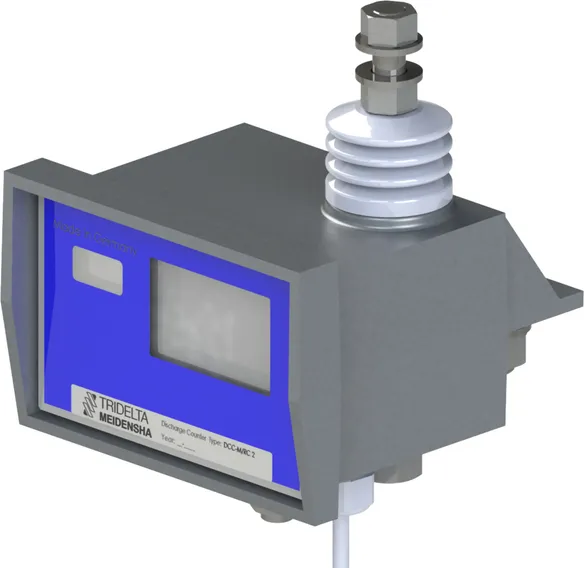

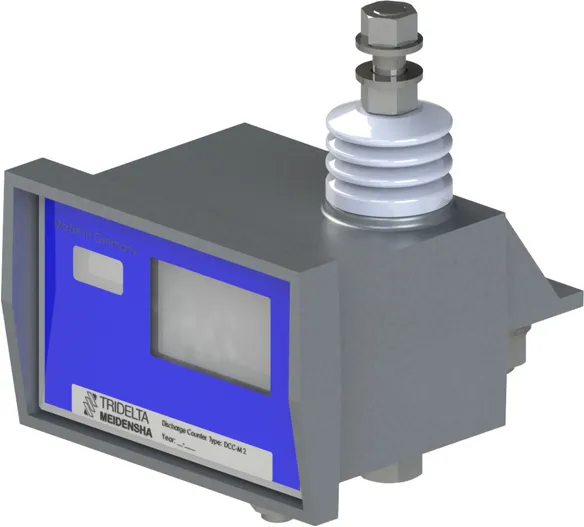

Contatore d'impulsi IZM 100
Contatore d'impulsi
con indicatore e scala di misurazione per rilevamento
di scariche e di correnti di fughe
veloce rilevamento dei valori
resistente a corrosione
sensibilità min.: 100 A (8/20)
resistenza a forte corrente impulsiva max.: 100kA (4/10)
Scala di misura: (0...30) mAeff
Perno di collegamento: M12
Custodia di alluminio: IP 67; grigio

Fabbricato: DEHN
Tipo: IZM 100
Art.: 994002
o similare.

Caratteristiche tecniche

Indicazione-contatore	a 6 numeri
Scala di misura	0-30 mA_eff

Indicazione-contatore	a 6 numeri
Sensibilità minima della corrente rilevata	100 A (8/20 µs)
Tenuta massima alla forte corrente impulsiva	100 kA (4/10 µs)
Caduta di tensione con 20 kA (8/20 µs)	1 kV s
Scala di misura	0-30 mA_eff
Velocità massima di registrazione	5 conteggi al secondo
Materiale involucro	alluminio con rivestimento polverizzato
Colore	grigio
Collegamento sul lato terra	perno filettato M12 con due dadi in INOX
Collegamento sul lato fase	perno filettato M12 con due dadi in INOX
Fissaggio dell'involucro	staffa sul retro/ M12 opp. ulteriore angolare

Prodotto 994002 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 994002 è stato aggiunto al carrello.

Apri Web-Shop

Art. 994004 IZ 100 FM

GTIN (EAN) 4013364122574, Codice doganale (EU): 90303900, Peso lordo: 1.80 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

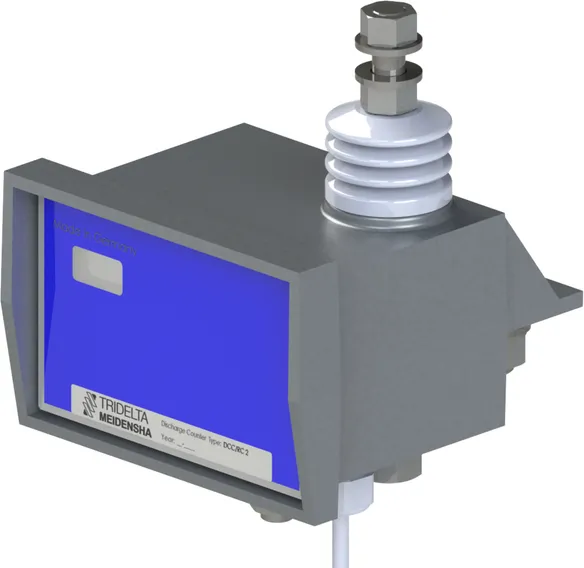

Contatore d'impulsi IZ 100 FM
Contatore d'impulsi
con indicatore per rilevamento di scariche
completo di contatto a scmabio pulito
veloce rilevamento dei valori
resistente a corrosione
sensibilità min: 100 A (8/20)
resistenza a forte corrente impulsiva max.: 100kA (4/10)
Perno di collegamento: M12
Custodia di alluminio: IP 67; grigio

Fabbricato: DEHN
Tipo: IZ 100 FM
Art.: 994004
o similare.

Caratteristiche tecniche

Indicazione-contatore

a 6 numeri

Indicazione-contatore	a 6 numeri
Sensibilità minima della corrente rilevata	100 A (8/20 µs)
Tenuta massima alla forte corrente impulsiva	100 kA (4/10 µs)
Caduta di tensione con 20 kA (8/20 µs)	1 kV s
Velocità massima di registrazione	5 conteggi al secondo
Materiale involucro	alluminio con rivestimento polverizzato
Colore	grigio
Collegamento sul lato terra	perno filettato M12 con due dadi in INOX
Collegamento sul lato fase	perno filettato M12 con due dadi in INOX
Fissaggio dell'involucro	staffa sul retro/ M12 opp. ulteriore angolare
Contatto FM/ forma del contatto	n.a.
Portata AC	250 V / 0,5 A
Lunghezza due cavi tondi n.a.	ca. 0,4 m
