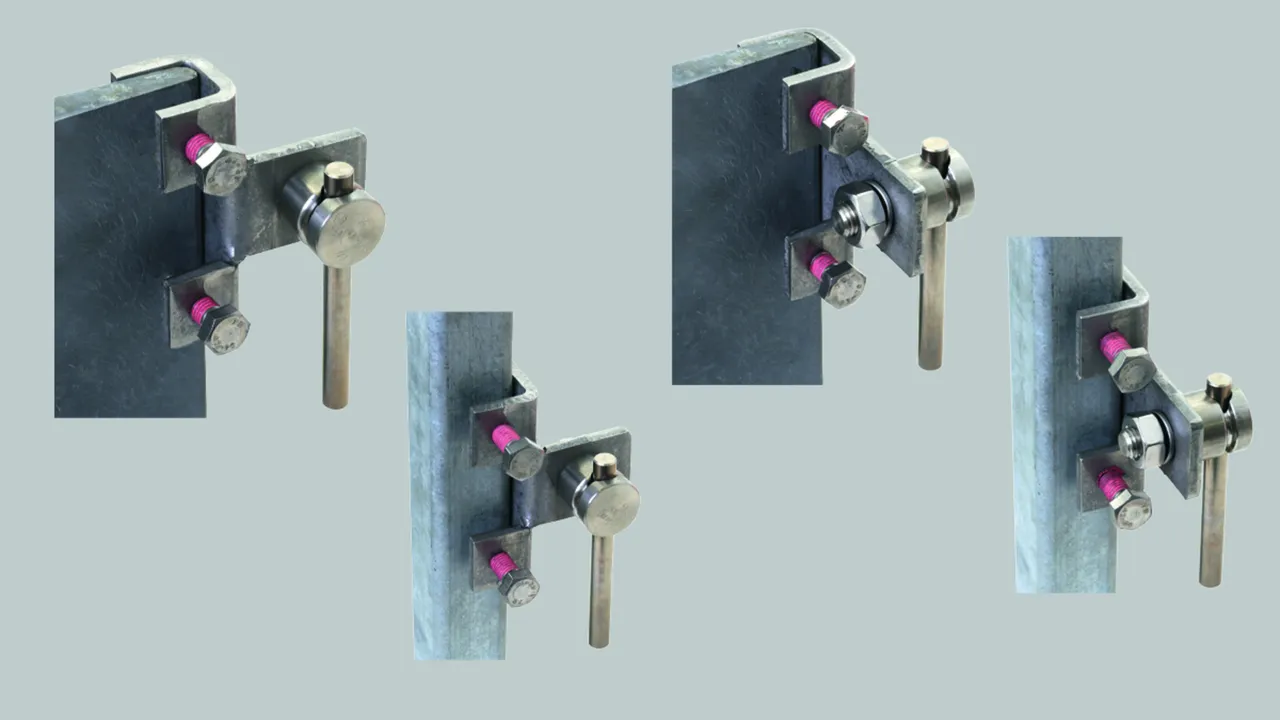

Bornes de raccordement pour poutres en acier dans les zones Ex, zone 2/22

Version lourde ; pour le raccordement des constructions en acier.Toutes les connexions sont sécurisées contre l’auto-desserrage :

Connexion pour construction en acier au moyen de vis revêtues d’adhésif
Raccordement de conducteur rond au moyen d’une rondelle élastique

Convient aux applications dans les zones Ex 2/22.

Version verticale avec connecteur KS

2 Prodotti

Art. 372169 AK 6.10 KSV FER S KBF3 18 V2A

GTIN (EAN) 4013364463660, Codice doganale (EU): 85359000, Peso lordo: 289.60 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornes de raccordement pour poutres en acier, verticales avec connecteur KS en inox
Bornes de raccordement pour poutres en acier
version lourde ,
pour le raccordement des
constructions en acier
Vis sécurisées contre l’auto-desserrage
par une rondelle élastique
Appropriées pour les zones Ex, zone 2/22
Zone de serrage: 3-18 mm
Matériau de la borne: INOX
Zone de serrage Rd: 6-10 mm
Norme: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KSV FER S KBF3 18 V2A
Référence: 372169
ou équivalent

Certificati

Caratteristiche tecniche

Zone de serrage	3-18 mm
Matériau de la borne	INOX
Zone de serrage Rd	6-10 mm
Norme	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Zone de serrage	3-18 mm
Matériau de la borne	INOX
Zone de serrage Rd	6-10 mm
Vis	di M8 x 25 mm
Matériau vis / écrou	INOX
version	avec rondelle élastique
Tenue au courant de foudre (10/350 µs)	& *⁾
Norme	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 372169 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372169 è stato aggiunto al carrello.

Apri Web-Shop

Art. 372179 AK 6.10 KSV FER S KBF18 35 V2A

GTIN (EAN) 4013364463684, Codice doganale (EU): 85359000, Peso lordo: 342.50 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornes de raccordement pour poutres en acier, verticales avec connecteur KS en inox
Bornes de raccordement pour poutres en acier
version lourde ,pour le raccordement des
constructions en acier
Vis sécurisées contre l’auto-desserrage
par une rondelle élastique
Appropriées pour les zones Ex, zone 2/22
Zone de serrage: 18-35 mm
Matériau de la borne: INOX
Zone de serrage Rd: 6-10 mm
Norme: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KSV FER S KBF18 35 V2A
Référence: 372179
ou équivalent

Certificati

Caratteristiche tecniche

Zone de serrage	18-35 mm
Matériau de la borne	INOX
Zone de serrage Rd	6-10 mm
Norme	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Zone de serrage	18-35 mm
Matériau de la borne	INOX
Zone de serrage Rd	6-10 mm
Vis	di M8 x 25 mm
Matériau vis / écrou	INOX
version	avec rondelle élastique
Tenue au courant de foudre (10/350 µs)	& *⁾
Norme	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 372179 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372179 è stato aggiunto al carrello.

Apri Web-Shop

Version horizontale avec connecteur KS

2 Prodotti

Art. 372269 AK 6.10 KSV FER W KBF3 18 V2A

GTIN (EAN) 4013364463677, Codice doganale (EU): 85359000, Peso lordo: 290.00 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornes de raccordement pour poutres en acier, horizontales avec connecteur KS en inox
Bornes de raccordement pour poutres en acier
version lourde ,pour le raccordement
des constructions en acier
Vis sécurisées contre l’auto-desserrage
par une rondelle élastique
Appropriées pour les zones Ex, zone 2/22
Zone de serrage: 3-18 mm
Matériau de la borne: INOX
Zone de serrage Rd: 6-10 mm
Norme: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KSV FER W KBF3 18 V2A
Référence: 372269
ou équivalent

Certificati

Caratteristiche tecniche

Zone de serrage	3-18 mm
Matériau de la borne	INOX
Zone de serrage Rd	6-10 mm
Norme	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Zone de serrage	3-18 mm
Matériau de la borne	INOX
Zone de serrage Rd	6-10 mm
Vis	di M8 x 25 mm
Matériau vis / écrou	INOX
version	avec rondelle élastique
Tenue au courant de foudre (10/350 µs)	& *⁾
Norme	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Prodotto 372269 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 372269 è stato aggiunto al carrello.

Apri Web-Shop

Art. 372279 AK 6.10 KSV FER W KBF18 35 V2A

GTIN (EAN) 4013364463691, Codice doganale (EU): 85359000, Peso lordo: 341.90 g, UM: 10.00 pièce(s)

Immagini

Open PDF

Maggior informazioni

File CAD

Bornes de raccordement pour poutres en acier, horizontales avec connecteur KS en inox
Bornes de raccordement pour poutres en acier
version lourde ,pour le raccordement
des constructions en acier
Vis sécurisées contre l’auto-desserrage
par une rondelle élastique
Appropriées pour les zones Ex, zone 2/22
Zone de serrage: 18-35 mm
Matériau de la borne: INOX
Zone de serrage Rd: 6-10 mm
Norme: NF EN 62561-1

produit : DEHN
Type: AK 6.10 KSV FER W KBF18 35 V2A
Référence: 372279
ou équivalent

Certificati

Caratteristiche tecniche

Zone de serrage	18-35 mm
Matériau de la borne	INOX
Zone de serrage Rd	6-10 mm
Norme	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.

Zone de serrage	18-35 mm
Matériau de la borne	INOX
Zone de serrage Rd	6-10 mm
Vis	di M8 x 25 mm
Matériau vis / écrou	INOX
version	avec rondelle élastique
Tenue au courant de foudre (10/350 µs)	& *⁾
Norme	NF EN 62561-1
*⁾ Pour l’affectation exacte, voir le certificat de contrôle.
