Eléments de raccordement pour conducteur HVI long

Élément de raccordement pour conducteur HVI long

1 Prodotto

Art. 819650 AE BO10 KF HVI 75 V2A

GTIN (EAN) 4013364534377, Codice doganale (EU): 85359000, Peso lordo: 193.30 g, UM: 10.00 pièce(s)

Immagini

Maggior informazioni

Élément de raccordement pour conducteur HVI long INOX
Éléments de raccordement pour conducteur HVI long, pour la terminaison
du conducteur HVI long aux deux extrémités,
pour effectuer les raccordements du conducteur
par ex. sur la plaque de raccordement du mât de capture
ou sur d’autres pièces de la protection externe contre la foudre.
Gaine thermorétractable incluse
Matériau: INOX
Raccordement: Boulon Ø10 mm, L 50 mm

produit : DEHN
Type: AE BO10 KF HVI 75 V2A
Référence: 819650
ou équivalent



Caratteristiche tecniche

Matériau INOX
Raccordement Boulon Ø10 mm, L 50 mm
Diamètre Ø - élément de raccordement 23 mm

Prodotto 819650 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819650 è stato aggiunto al carrello.

Apri Web-Shop

Kit de raccordement pour conducteur HVI long, pour la pose intérieure sur tube

1 Prodotto

Art. 819655 HVI LO ASS RIV KF V2A

GTIN (EAN) 4013364534384, Codice doganale (EU): 85359000, Peso lordo: 401.50 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Kit de raccordement pour conducteur HVI long, D 21 mm, pour la pose intérieure sur tube, inox
Éléments de raccordement pour la terminaison du conducteur HVI long aux deux extrémités
Matériau: INOX
Raccordement: Boulon Ø10 mm, L 50 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: HVI LO ASS RIV KF V2A
Référence: 819655
ou équivalent



Caratteristiche tecniche

Matériau INOX
Raccordement Boulon Ø10 mm, L 50 mm
Diamètre Ø - élément de raccordement 23 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819655 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819655 è stato aggiunto al carrello.

Apri Web-Shop

Éléments de raccordement isolés pour conducteur HVI long

3 Prodotti

Art. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN (EAN) 4013364530027, Codice doganale (EU): 85359000, Peso lordo: 233.63 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Élément de raccordement isolant pour conducteur HVI (côté terre)
Élément de raccordement isolant
pour le raccordement du
Conducteur HVI côté terre
gaine thermorétractable incluse
pour le test d’isolation
du conducteur HVI
Matériau: INOX / plastique
Raccordement: Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique

produit : DEHN
Type: AE ISO BO10 KF HVI 75 V2A
Référence: 819173
ou équivalent



Caratteristiche tecniche

Matériau INOX / plastique
Raccordement Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique

Prodotto 819173 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819173 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819174 AE ISO RIV KF HVI 75 V2A

GTIN (EAN) 4013364530034, Codice doganale (EU): 85359000, Peso lordo: 231.90 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Élément de raccordement isolant pour conducteur HVI (pose à l’intérieur du tube)
Élément de raccordement isolant
pour le raccordement du
conducteur HVI, pose à l’intérieur du tube
gaine thermorétractable incluse
pour le test d’isolation
du conducteur HVI
Matériau: INOX / plastique
Raccordement: tête champignon spéciale

produit : DEHN
Type: AE ISO RIV KF HVI 75 V2A
Référence: 819174
ou équivalent



Caratteristiche tecniche

Matériau INOX / plastique
Raccordement tête champignon spéciale

Prodotto 819174 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819174 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819175 AE ISO RAV KF HVI 75 V2A

GTIN (EAN) 4013364530041, Codice doganale (EU): 85359000, Peso lordo: 233.50 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Élément de raccordement isolant pour conducteur HVI (pose à l’extérieur du tube)
Élément de raccordement isolant
pour le raccordement du
conducteur HVI, pose à l’extérieur du tube
gaine thermorétractable incluse
pour le test d’isolation
du conducteur HVI
Matériau: INOX / plastique
Raccordement: Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique

produit : DEHN
Type: AE ISO RAV KF HVI 75 V2A
Référence: 819175
ou équivalent

Certificati



Caratteristiche tecniche

Matériau INOX / plastique
Raccordement Boulon Ø10 mm, L 50 mm avec filetage M12 avec rondelle élastique

Prodotto 819175 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819175 è stato aggiunto al carrello.

Apri Web-Shop

Eléments de raccordement PA pour conducteur HVI long

Pour la décharge du champ électrique dans la zone de terminaison du conducteur HVI light.
Surface spécialement fendue pour réaliser un contact électrique à l'enveloppe semi-conductrice.

1 Prodotto

Art. 410229 PAE 20 23 AB11 V2A

GTIN (EAN) 4013364107731, Codice doganale (EU): 85359000, Peso lordo: 72.00 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 410229.stp

      Non siete autorizzati per eseguire un download 410229.stp

      Login
    • 410229.igs

      Non siete autorizzati per eseguire un download 410229.igs

      Login
    • 410229.jt

      Non siete autorizzati per eseguire un download 410229.jt

      Login
    • 410229.dwg

      Non siete autorizzati per eseguire un download 410229.dwg

      Login
    • 410229m_D.dxf

      Non siete autorizzati per eseguire un download 410229m_D.dxf

      Login

Matériau: INOX
Diamètre - plage de serrage: 20 mm
Ø perçage de raccordement: 11 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: PAE 20 23 AB11 V2A
Référence: 410229
ou équivalent

Certificati



Caratteristiche tecniche

Matériau INOX
Diamètre - plage de serrage 20 mm
Ø perçage de raccordement 11 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410229 è stato aggiunto al carrello.

Apri Web-Shop

Borne de point de mesure

Points de mesure pour HVI check.

1 Prodotto

Art. 819649 MPK 18 V2A

GTIN (EAN) 4013364512498, Codice doganale (EU): 85389099, Peso lordo: 41.80 g, UM: 5.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 819649.stp

      Non siete autorizzati per eseguire un download 819649.stp

      Login
    • 819649.igs

      Non siete autorizzati per eseguire un download 819649.igs

      Login
    • 819649.jt

      Non siete autorizzati per eseguire un download 819649.jt

      Login
    • 819649.dwg

      Non siete autorizzati per eseguire un download 819649.dwg

      Login
    • 819649m_D.dxf

      Non siete autorizzati per eseguire un download 819649m_D.dxf

      Login
Borne de point de mesure pour test d’isolation
Borne de point de mesure
pour l’installation permanente,
pour raccorder
un appareil de mesure
d’isolation des conducteurs
HVI light plus
et des conducteurs HVI.
Matériau: INOX
Diamètre - plage de serrage: 18-20 mm

produit : DEHN
Type: MPK 18 V2A
Référence: 819649
ou équivalent



Caratteristiche tecniche

Matériau INOX
Diamètre - plage de serrage 18-20 mm

Prodotto 819649 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819649 è stato aggiunto al carrello.

Apri Web-Shop

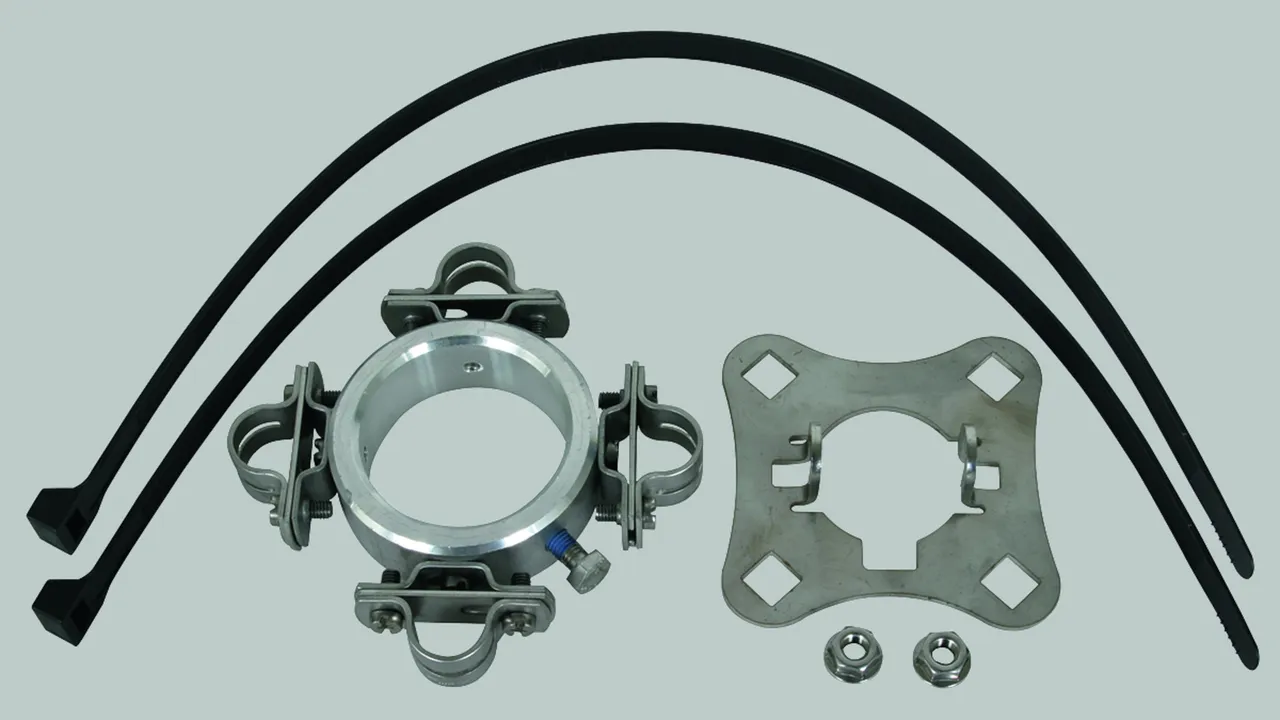

Kit de raccordement pour conducteur HVI long noir/gris

Kit de fixation pour le montage du conducteur HVI long aux tubes supports HVI long, comprenant une plaque de raccordement (4 éléments, y compris. deux écrous à embase crantée) et une bague de fixation avec quatre porte-câbles fendus (Ø20 mm) pour la terminaison d’extrémité (deux fixations pour câble incluses avec demi-pièces de support en plastique).

1 Prodotto

Art. 819294 BFS D61 4X20

GTIN (EAN) 4013364152571, Codice doganale (EU): 85389099, Peso lordo: 780.80 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

  • File CAD
    • 819294.stp

      Non siete autorizzati per eseguire un download 819294.stp

      Login
    • 819294.igs

      Non siete autorizzati per eseguire un download 819294.igs

      Login
    • 819294.jt

      Non siete autorizzati per eseguire un download 819294.jt

      Login
    • 819294.dwg

      Non siete autorizzati per eseguire un download 819294.dwg

      Login
    • 819294m_D.dxf

      Non siete autorizzati per eseguire un download 819294m_D.dxf

      Login

Matériau: INOX
Logement - plaque de fixation : trou carré 13 mm
Support conducteur: 4 x 20 mm
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: BFS D61 4X20
Référence: 819294
ou équivalent

Certificati



Caratteristiche tecniche

Matériau INOX
Logement - plaque de fixation trou carré 13 mm
Support conducteur 4 x 20 mm
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819294 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819294 è stato aggiunto al carrello.

Apri Web-Shop

Plaque de raccordement

Plaque de raccordement (4 éléments, y compr. deux écrous à embase crantée) pour le montage du conducteur HVI long sur tube support Ø50 mm (par ex. référence 105 330, 105 331, 105 332, 105 333).

1 Prodotto

Art. 819288 AP SR D50 4AE HVI V2A

GTIN (EAN) 4013364236479, Codice doganale (EU): 85389099, Peso lordo: 176.00 g, UM: 1.00 pièce(s)

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 819288.stp

      Non siete autorizzati per eseguire un download 819288.stp

      Login
    • 819288.igs

      Non siete autorizzati per eseguire un download 819288.igs

      Login
    • 819288.jt

      Non siete autorizzati per eseguire un download 819288.jt

      Login
    • 819288.dwg

      Non siete autorizzati per eseguire un download 819288.dwg

      Login
    • 819288m_D.dxf

      Non siete autorizzati per eseguire un download 819288m_D.dxf

      Login

Matériau: INOX
Logement - plaque de fixation : trou carré 13
Norme: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

produit : DEHN
Type: AP SR D50 4AE HVI V2A
Référence: 819288
ou équivalent

Certificati



Caratteristiche tecniche

Matériau INOX
Logement - plaque de fixation trou carré 13
Norme DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819288 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819288 è stato aggiunto al carrello.

Apri Web-Shop

Manchon de tube support pour réduction du bruit

1 Prodotto

Art. 819235 SCHIRM HVI SCH RED

GTIN (EAN) 4013364477216, Codice doganale (EU): 85389099, Peso lordo: 109.60 g, UM: 1.00 pièce(s)

Immagini

Maggior informazioni

Manchon de tube support pour la réduction du bruit
pour conducteur HVI long
Ø20 mm et Ø23 mm posé à l’intérieur dans un tube support
Matériau: Plastique
Utilisable pour: HVI long noir et HVI long gris
Diamètre Ø du conducteur: 20 / 23 mm

produit : DEHN
Type: SCHIRM HVI SCH RED
Référence: 819235
ou équivalent

Certificati



Caratteristiche tecniche

Matériau Plastique
Utilisable pour HVI long noir et HVI long gris
Diamètre Ø du conducteur 20 / 23 mm

Prodotto 819235 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819235 è stato aggiunto al carrello.

Apri Web-Shop
